Șaiba de împământare – ce este și la ce se folosește?
Șaiba de împământare este un element de montaj al unei instalații fotovoltaice care asigură egalizarea potențialului între ramele modulelor PV și structura de montaj. Aceasta asigură continuitatea galvanică a conexiunilor dintre ramele modulelor și profile, ceea ce este esențial pentru durabilitatea și siguranța întregului sistem.
Șaibă de împământare – placă de contact PV din oțel inoxidabil, 40×40 mm.
Lamelele ascuțite – mici, dar importante
Șaiba de împământare are pe suprafață lamele ascuțite, esențiale pentru funcționarea ei. Ramele modulelor PV și profilele de montaj sunt realizate din aluminiu acoperit cu un strat anodizat, care acționează ca izolator și nu conduce electricitatea. La strângerea clemei, lamelele perforează acest strat și ajung la aluminiul conductor de dedesubt, creând o conexiune electrică solidă și durabilă.
Șaiba de împământare se montează sub modul sau sub clema de capăt – în videoclipul de mai jos puteți vedea cum se face acest lucru în timpul instalării.
Bună practică: utilizați o șaibă de împământare (sau o clemă cu pin de împământare) pentru fiecare ramă de modul și fiecare profil anodizat – inclusiv cele negre. Fără aceasta, stratul anodizat poate lăsa rama fără o conexiune electrică sigură cu structura.
Oțel inoxidabil – garanția durabilității
Șaibele de împământare oferite în magazinul nostru sunt realizate din oțel inoxidabil A2 (1.4301, calitatea 304), care asigură rezistență la coroziune și funcționare fiabilă în aer liber timp de mulți ani. Placa de contact pătrată clasică are dimensiunea de 40×40 mm, grosimea de 0,2 mm, un orificiu de montaj Ø9 mm și 8 vârfuri conice – o dimensiune universală, potrivită pentru majoritatea sistemelor fotovoltaice.

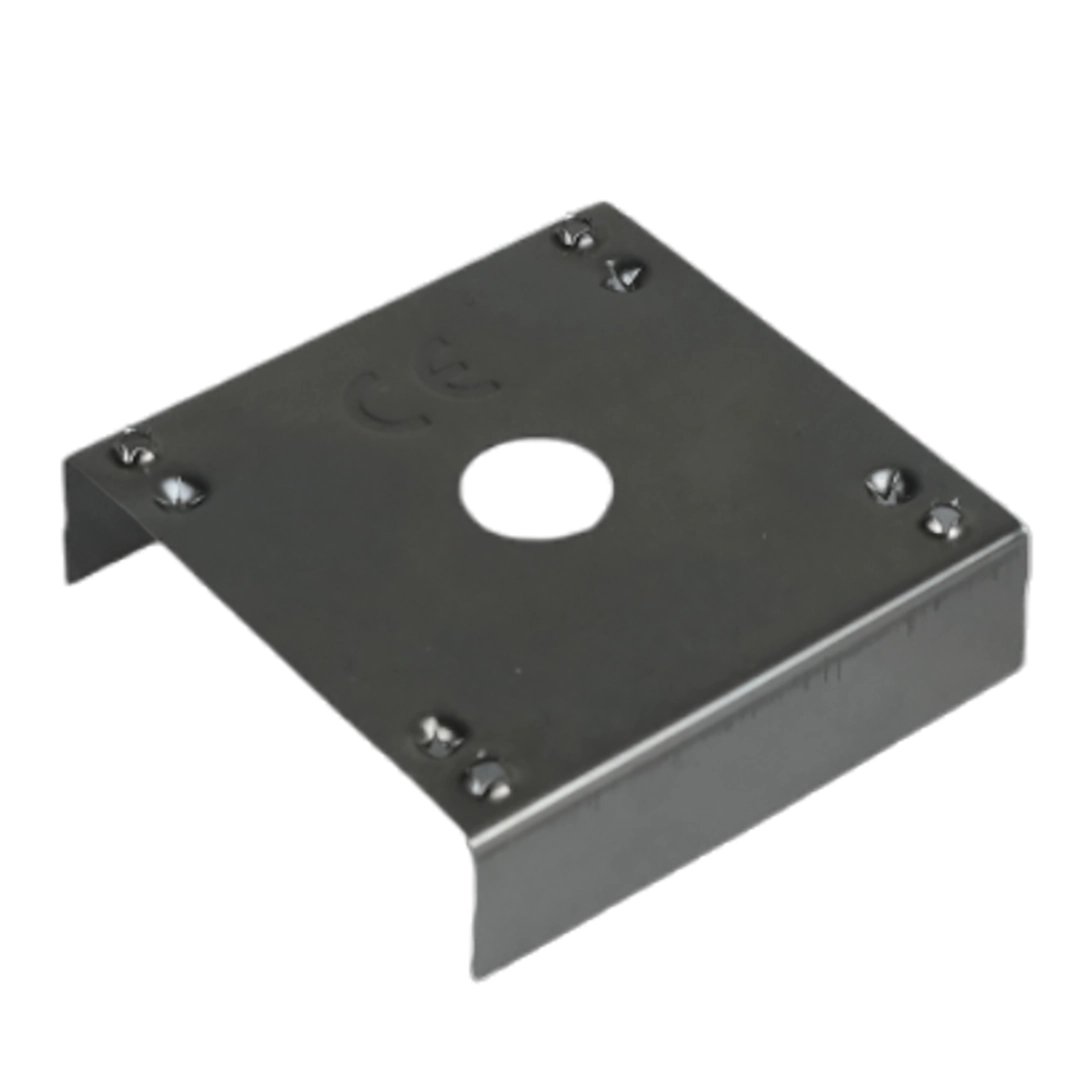

Placă de împământare tip Ω din oțel inoxidabil A2.
Ce șaibă de împământare să alegeți?
Gama noastră include în prezent patru variante de șaibe de împământare, toate din oțel inoxidabil A2:
- Șaibă de împământare – placă de contact PV 40×40 mm – placă pătrată, grosime 0,2 mm, orificiu Ø9 mm, 8 vârfuri conice.

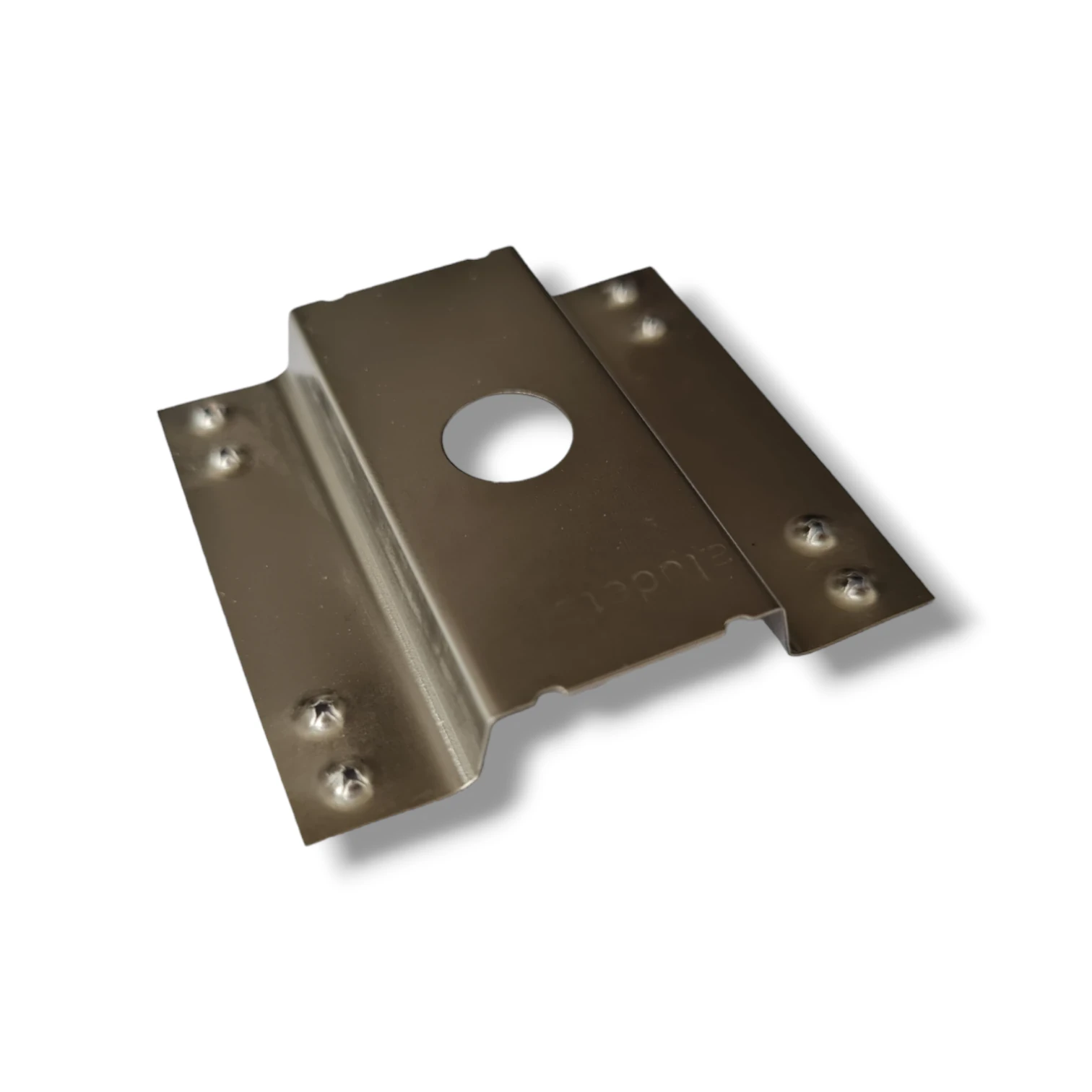

- Placă de împământare tip Ω – 40×42×6 mm, orificiu de 8 mm; dinții perforează stratul anodizat al ramei modulului, fixare cu șurub pe ramele modulelor și pe șinele de montaj.
- Șaibă de împământare rotundă plină Ø35 mm – orificiu central de 8 mm, dinți ascuțiți pe circumferință.
- Șaibă de împământare rotundă cu decupaj Ø44 mm – bază de 0,3 mm (1,3 mm cu vârfuri), orificiu central Ø8,2 mm.
Le veți găsi în categoriile Conexiuni echipotențiale și Electrozi de împământare.
Cleme cu pin de împământare – fără șaibă separată
Dacă preferați să reduceți numărul de piese de pe acoperiș, alegeți cleme cu pin de împământare integrat. Acestea fixează modulul și asigură în același timp egalizarea potențialului, fără șaibe suplimentare:
- Clemă intermediară H25 L50 – brută, cu pin de împământare – două pinuri de împământare, pentru module cu rame de la 30 mm în sus.
- Clemă intermediară H8 L50 – profil jos, brută, cu pin de împământare – două pinuri de împământare, pentru module cu rame de la 30 mm în sus.
- Clemă intermediară H25 L50 cu pin de împământare și versiunea sa anodizată neagră.
- Clemă de capăt H30 L50 – brută, cu pin de împământare – pentru module cu ramă de 30 mm.
- Clemă de capăt H35 L50 – brută, cu pin de împământare.
- Clemă de capăt H40 L50 – brută, cu pin de împământare – pentru module cu ramă de 40 mm.
Gama completă de cleme se află în categoria Cleme.
Finalizarea legăturii echipotențiale
Șaibele și pinii de împământare conectează modulele la structură. Pentru a conecta structura propriu-zisă la sistemul de împământare, puteți utiliza o clemă de împământare pentru cabluri de până la 16 mm² – compatibilă cu toate tipurile de șine de montaj PV, cu șaibă perforatoare care asigură o conexiune permanentă cu șina – împreună cu cablul de împământare LgY 16 mm² galben-verde. Electrozii de împământare, precum electrodul de împământare pliabil Ø16×1500 mm, și accesoriile pentru baterea lor sunt disponibile în categoria Sisteme de protecție împotriva trăsnetului.
Rezumat
Șaiba de împământare este o componentă mică, dar importantă, a fiecărei instalații fotovoltaice:
- Asigură egalizarea potențialului între ramele modulelor și structura de montaj.
- Lamelele sale ascuțite perforează stratul izolator anodizat al ramelor și profilelor din aluminiu.
- Oțelul inoxidabil A2 garantează rezistență la coroziune timp de mulți ani.
- Puteți alege o șaibă pătrată, de tip Ω sau rotundă – ori o clemă cu pin de împământare integrat.
- Clemele de împământare, cablurile și electrozii vă permit să finalizați legătura echipotențială a întregii structuri.
