Cleme PV: cleme de capăt și cleme de mijloc pentru module solare
Clemele din această categorie fixează modulele fotovoltaice pe profilele de montaj din aluminiu. Gama cuprinde cleme de capăt pentru marginile unui rând și cleme de mijloc pentru spațiul dintre două panouri. Variantele diferă prin înălțimea de lucru, finisaj și sistemul de fixare. Sunt destinate instalatorilor de sisteme PV pe acoperișuri plate, acoperișuri înclinate și structuri montate la sol.
Ce găsiți în această categorie

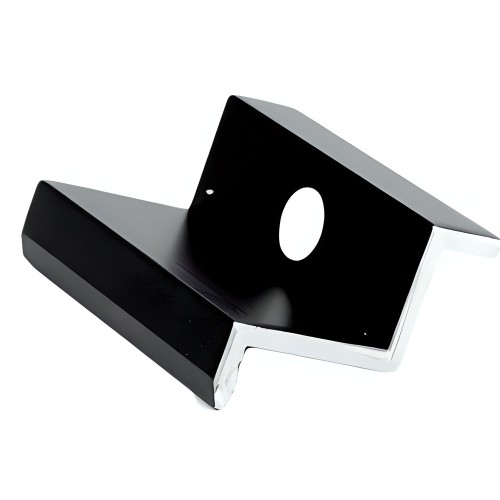

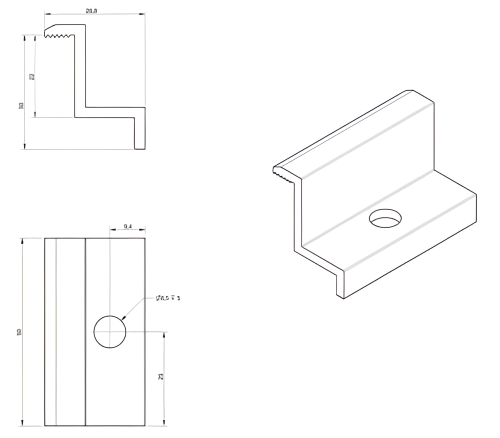

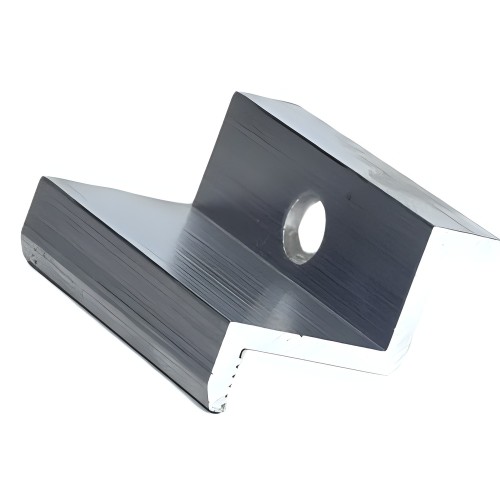

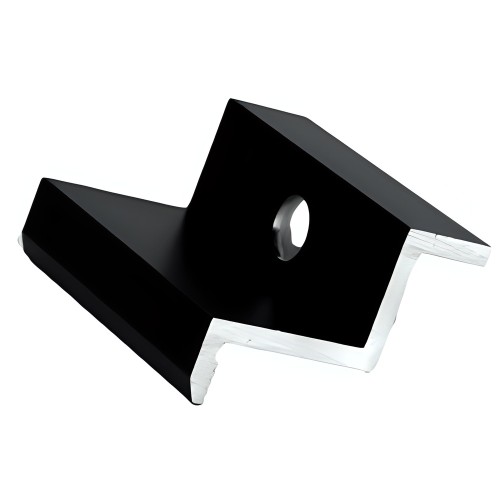

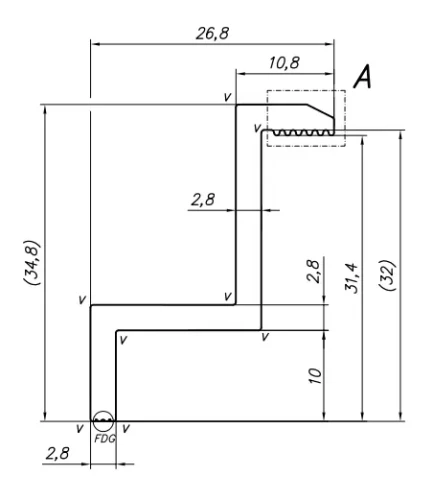

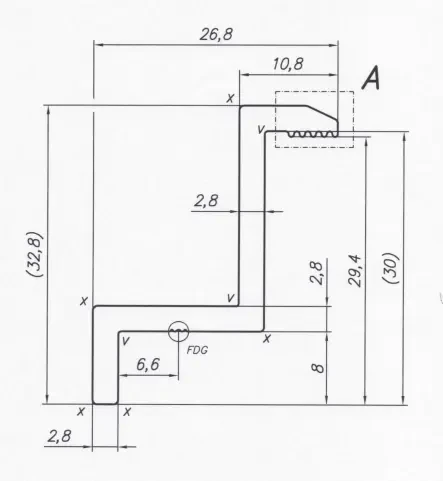

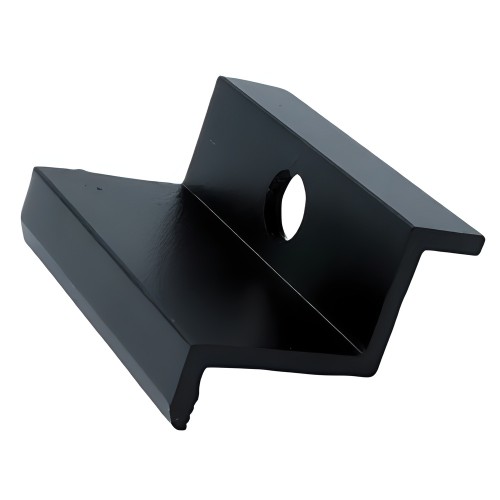

- Cleme de capăt (laterale) H30, H32, H35 și H40 din aluminiu 6060, cu gaură M8, în finisaj brut, anodizat sau vopsit.
- Cleme de capăt reglabile prin caneluri glisante pentru rame de module de 30-50 mm, din aluminiu 6060 brut sau anodizat.
- Cleme de mijloc H8, H11, H24 și H25, inclusiv versiuni cu profil redus, cu gaură M8 și lungime L50.
- Cleme cu pin de împământare din aluminiu 6063-T66 sau EN AW 6060, pentru egalizarea potențialului între modul și structură.
- Cleme de capăt și de mijloc KLIK cu fixare prin click L50 (tip 2), argintii sau negre, cu șurub și piuliță sau cu șurub A2.
- Cleme de capăt și de mijloc livrate cu șurub și inserție pentru rame de 30 mm sau 35 mm, cu șuruburi DIN 912 M8x20 sau M8x25.
- Consolă de montaj Synerga ZU-1 din oțel inoxidabil 304 (1.4301), 30×30×30 mm, filet M8, pentru carporturi și structuri montate la sol.
Cum alegeți
- Grosimea ramei: înălțimea de lucru trebuie să corespundă ramei modulului. Clemele de capăt fixe acoperă 30, 32, 35 și 40 mm. Versiunile reglabile acoperă 30-50 mm.
- Poziția clemei: folosiți cleme de capăt la capetele unui rând și cleme de mijloc între panourile alăturate.
- Material și finisaj: alegeți aluminiu 6060 sau 6063-T66. Finisajele includ brut, anodizat argintiu sau negru, vopsit și vopsit electrostatic negru.
- Împământare: alegeți o clemă cu pin de împământare dacă aveți nevoie de egalizarea potențialului fără șaibe suplimentare.
- Sistem de fixare: alegeți gaura M8, fixarea prin click KLIK sau un set cu șurub și inserție, potrivit șinei și elementelor de fixare folosite.
Aplicații uzuale
Aceste cleme țin modulele PV pe profilele de montaj din aluminiu, pe acoperișuri plate și înclinate. Clemele de capăt încheie panourile dintr-un rând. Clemele de mijloc îmbină două module, iar dinții lor prind ramele și împiedică deplasarea. Mai multe versiuni se potrivesc profilelor cu canal T, cu șurub hexagonal și profilelor trapezoidale. Consola Synerga ZU-1 susține clemele pe carporturi și pe structuri montate la sol.
Întrebări frecvente
Unde se folosesc clemele de capăt și clemele de mijloc?
Clemele de capăt încheie panourile montate într-un rând, la marginea câmpului de module. Clemele de mijloc se folosesc între două panouri alăturate.
Care cleme asigură împământarea?
Versiunile cu pin de împământare. Modelele din aluminiu 6063-T66 din listă asigură egalizarea potențialului fără șaibe suplimentare.
Care este cuplul maxim de strângere pentru clemele KLIK?
Clemele laterale KLIK cu șurub A2 din această categorie au un cuplu maxim de strângere de 20 Nm.
Nu sunteți sigur ce clemă se potrivește ramei modulului și șinei dumneavoastră? Cereți ajutorul echipei noastre de asistență tehnică pentru alegere.
