Profile de montaj PV pentru instalarea panourilor solare
Profilele noastre de montaj PV sunt șine din aluminiu 6060 care susțin panourile fotovoltaice pe structurile de acoperiș. Gama cuprinde secțiuni de 40x40, 45x40 și 80x40 mm, în lungimi de la 10 cm la 665 cm. Fiecare profil are un canal superior pentru cleme și un canal inferior pentru cârlige de acoperiș și adaptoare. Sunt destinate instalatorilor și constructorilor.
Ce găsiți în această categorie

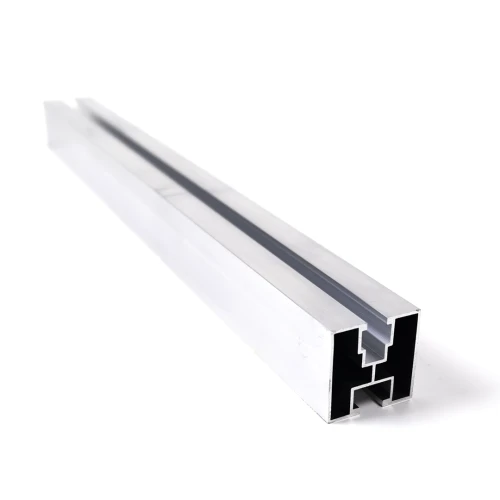

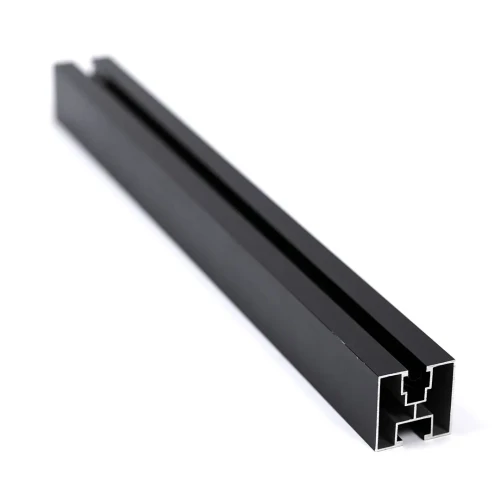

- Profile de 40x40 mm pentru șuruburi hexagonale M10 (DIN 933) cu piulițe cu flanșă, în lungimi de la 10 cm la 665 cm.

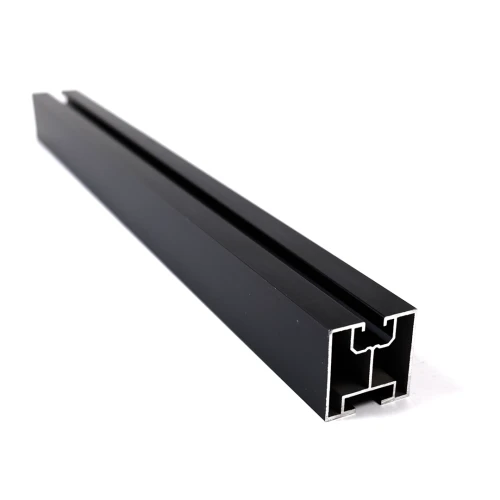

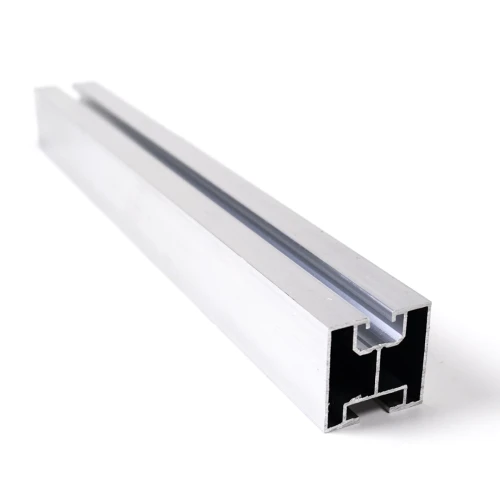

- Profile de 40x40 mm cu canal pentru șuruburi cu cap de ciocan 28/15 M10, în lungimi de la 10 cm la 665 cm.

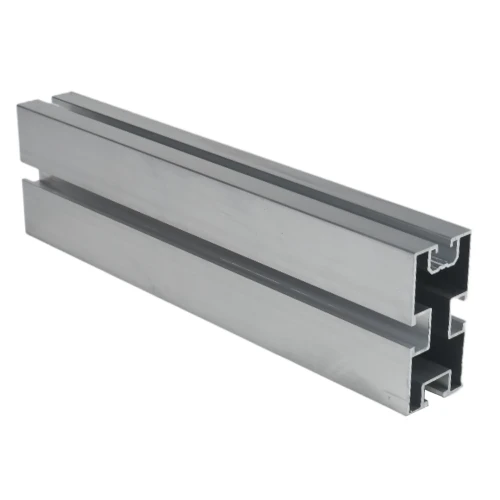

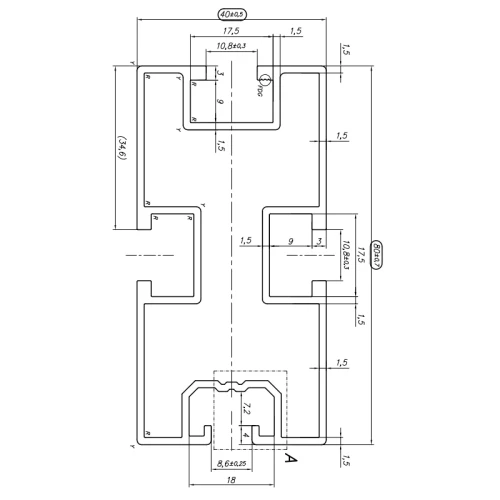

- Profile de 80x40 mm pentru 3 șuruburi DIN 933 M10 și piulițe T culisante M8, în lungimi de la 195 cm la 665 cm.

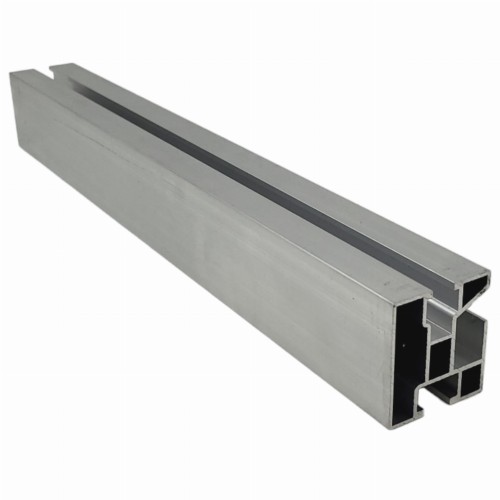

- Profile de 45x40 mm cu canal suplimentar pentru cabluri, pentru șuruburi M10, în lungimi de la 195 cm la 665 cm.
- Finisaj anodizat natural sau negru în întreaga gamă.
Cum alegeți
- Tipul de șurub: alegeți versiunea pentru șuruburi hexagonale (M10 DIN 933) sau cea pentru șuruburi cu cap de ciocan (28/15 M10). Canalul diferă, deci șurubul trebuie să se potrivească.
- Secțiunea: 40x40 mm este cea mai răspândită. Alegeți 80x40 mm pentru fixarea cu 3 șuruburi sau 45x40 mm dacă aveți nevoie de canal pentru cabluri.
- Lungimea: lungimile variază de la 195 cm la 665 cm, plus segmente de 10 cm. Unele profile pot fi prelungite cu ajutorul conectorilor.
- Finisajul: aluminiu natural sau anodizat negru. Finisajul anodizat se potrivește pentru utilizare în exterior și pentru instalații vizibile.

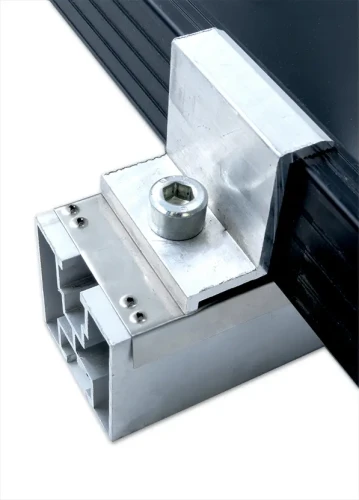

- Compatibilitatea cu clemele: în canalul superior se montează cleme intermediare și cleme de capăt. Verificați pagina produsului pentru fixarea exactă.
Aplicații tipice

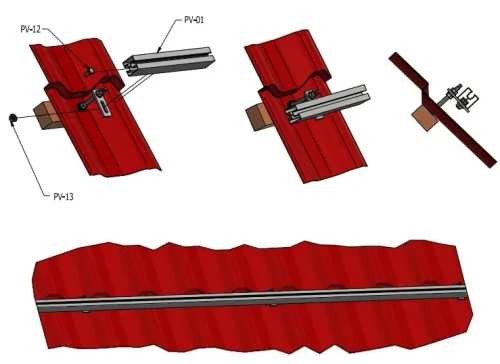

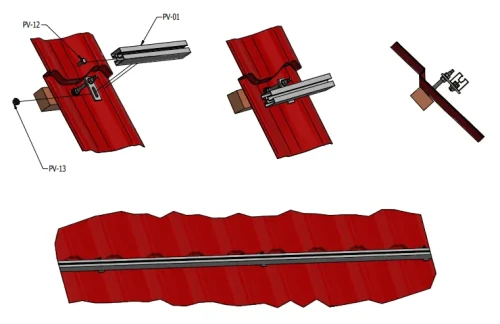

Aceste șine formează substructura portantă pentru modulele fotovoltaice, de exemplu pe acoperișuri în pantă. Clemele panourilor se montează în canalul superior. Canalul inferior se leagă de cârlige de acoperiș, adaptoare sau console triunghiulare. Astfel, un singur profil poate funcționa ca șină de susținere completă.
Întrebări frecvente
Ce șuruburi se potrivesc cu aceste profile?
Versiunile pentru șuruburi hexagonale folosesc șuruburi M10 DIN 933, de obicei cu piulițe cu flanșă. Versiunile pentru șuruburi cu cap de ciocan folosesc șuruburi 28/15 M10. Unele profile de 40x40 acceptă și piulițe M8 în canalul superior.
Pot fi prelungite profilele?
Mai multe profile pot fi prelungite cu conectori, inclusiv anumite versiuni de 40x40 mm și 80x40 mm. Verificați descrierea fiecărui produs.
Există finisaj negru?
Da. Multe profile sunt disponibile cu finisaj anodizat negru. Restul sunt din aluminiu natural.
Nu sunteți sigur ce profil se potrivește sistemului dvs. de acoperiș? Contactați asistența noastră tehnică pentru ajutor la alegere.
