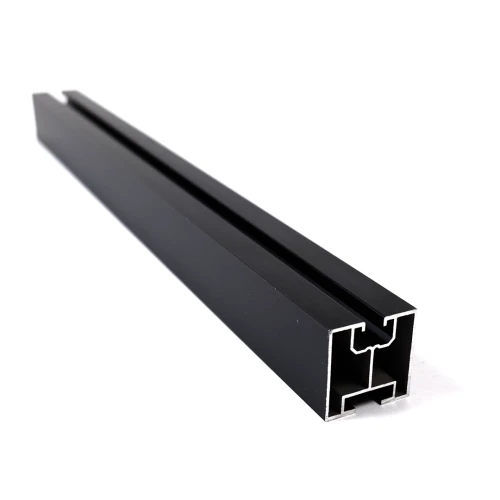

Profil aluminiu 40x40mm 10cm pentru șuruburi ciocan Anodizat
Lăsați o recenzie despre produs
Profil de montaj aluminiu 6060 anodizat 40x40mm pentru fixarea panourilor fotovoltaice. Compatibil cu șuruburi cu ciocan 28/15 M10, cleme intermediare și terminale. Montaj pe adaptoare, cârlige de acoperiș sau suporturi triunghiulare.
Costurile de livrare nu sunt incluse în preț.
Costurile de livrare nu sunt incluse în preț.
Alegeți varianta:
Prețul variantelor individuale poate diferi
Opțiuni de Ambalare
Cod produs:
Caracteristicile produsului
[PIM] Profile montażowe #6
- Lungime [mm] 100
- Profil [mm] 40×40
- Tip canelură Pentru șurub ciocan
- Finisaj Anodizat
Descriere
Mostră de 10 cm – pentru verificare înainte de comandă
O bucată scurtă de profil pentru a vedea secțiunea și finisajul și a verifica potrivirea șuruburilor și clemelor înainte de a comanda lungimi complete. Pentru structură alegeți un profil de lungime completă din tabelul de comparație de mai jos.
La ce folosește
Șină de montaj din aluminiu pentru instalații fotovoltaice. Pe partea superioară a profilului se fixează panourile cu cleme mediane și de capăt; dedesubt profilul se înșurubează de cârlige de acoperiș, adaptoare sau triunghiuri.
- ✓Montați panouri fotovoltaice pe cârlige de acoperiș, adaptoare sau triunghiuri.
- ✓Clemele panourilor le fixați cu M8 (canalul superior).
- ✓Profilul îl prindeți de cârlig sau adaptor cu un șurub cap ciocan M10 tip 28/15 cu piuliță cu flanșă (canalul inferior).
- ✓Vreți să verificați profilul în mână – aceasta este o mostră de 10 cm, în negru (anodizat); lungimile complete le găsiți în tabelul de comparație de mai jos.
Nu confundați profilele
Aveți șuruburi cu cap hexagonal M10? Alegeți profilul pentru șuruburi cu cap hexagonal M10 – acest profil are canalul inferior pentru șuruburi cap ciocan.

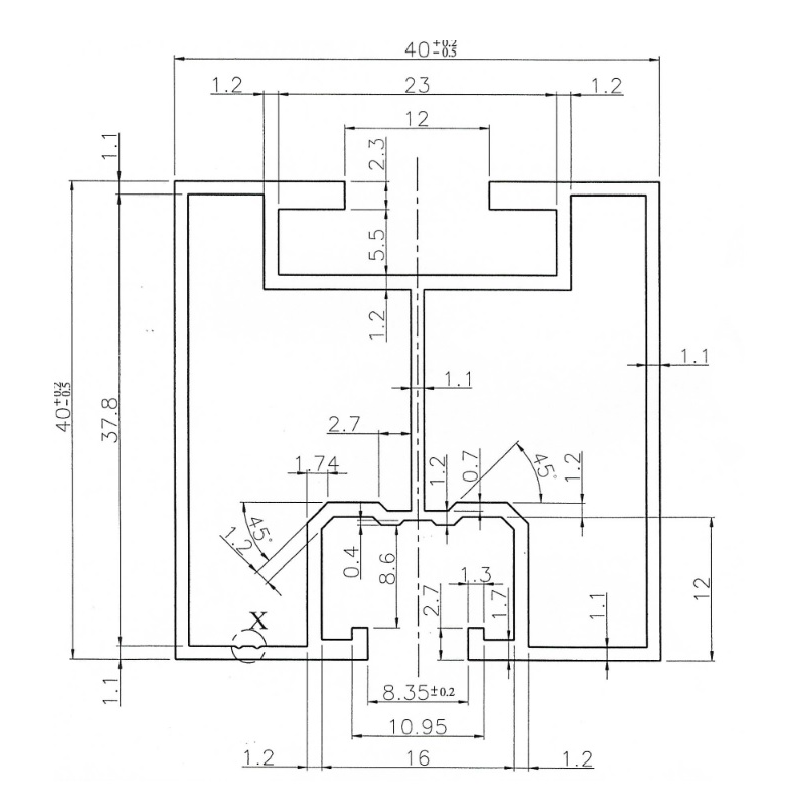

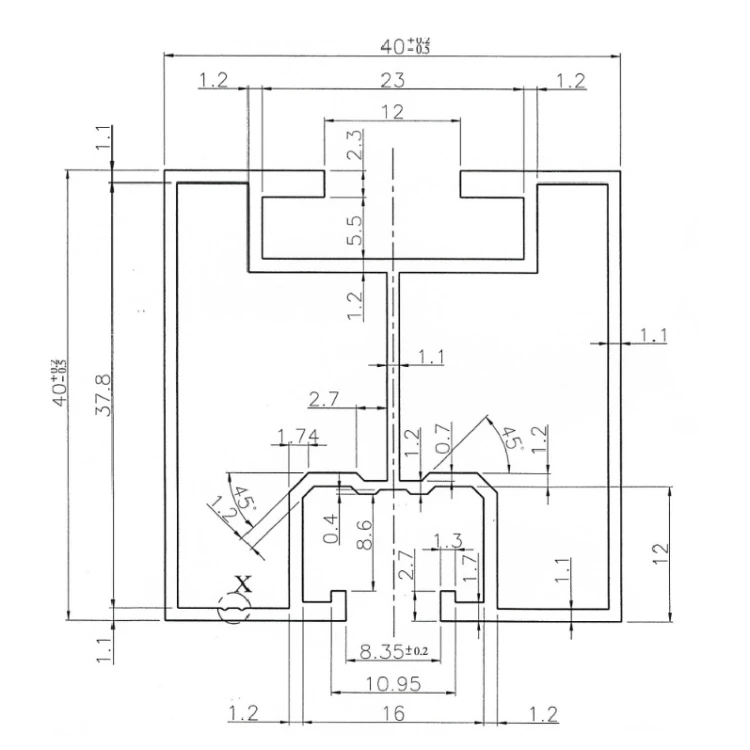

Desen schematic, dimensiuni nominale în mm. Desenul producătorului cu toleranțe îl găsiți la descărcări.
Atenție
Distanța dintre suporturi și capacitatea portantă se stabilesc prin calculul structural – ținând cont de încărcarea din zăpadă și vânt și de structura acoperișului.

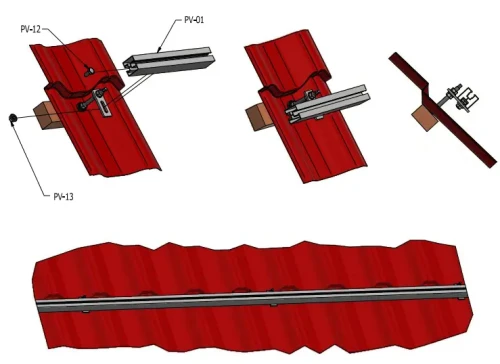

Ilustrație a producătorului: profil fixat prin canalul inferior de elementele de prindere pe un acoperiș din tablă trapezoidală.
