Limitatoare de supratensiune pentru rețele AC și instalații fotovoltaice DC
Limitatoarele de supratensiune protejează instalațiile electrice împotriva supratensiunilor provocate de descărcările atmosferice și de manevrele de comutare. Această categorie cuprinde 20 de dispozitive pentru tablouri de distribuție AC și pentru sisteme fotovoltaice DC. Sunt disponibile dispozitive Tip 1+2, Tip 2 și Tip 1+2+3 de la ETI, SIMTEC, Schneider Electric, Eaton, Schelinger, Hager și Noark. Produsele sunt destinate instalatorilor și constructorilor de tablouri electrice.
Ce găsiți în această categorie

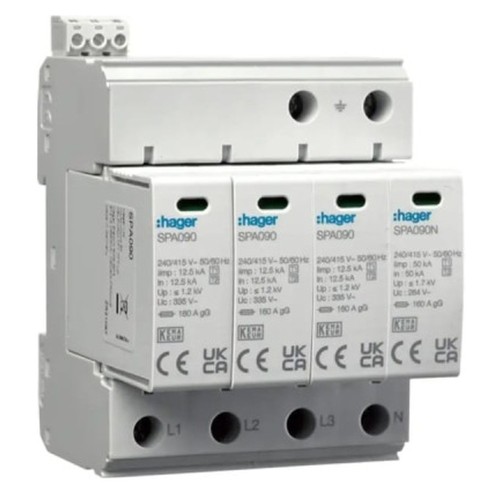

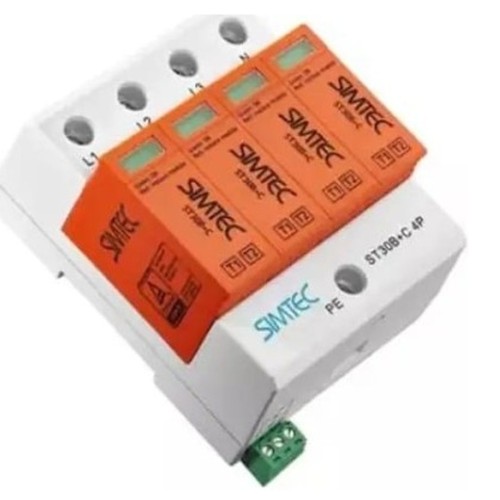

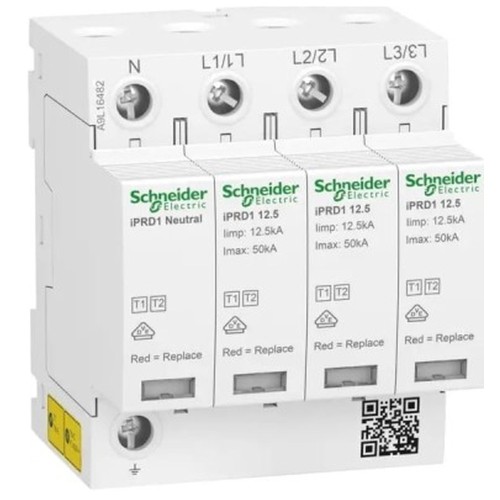

- Descărcătoare AC Tip 1+2 (B+C): 1P, 3P+N și 4P, 5-50 kA, nivel de protecție 1,2-1,5 kV, acolo unde este specificat.

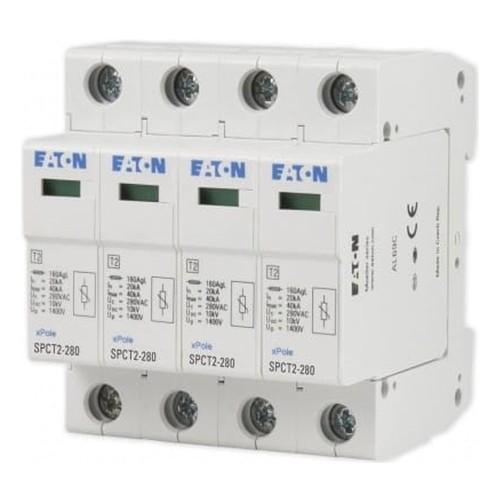

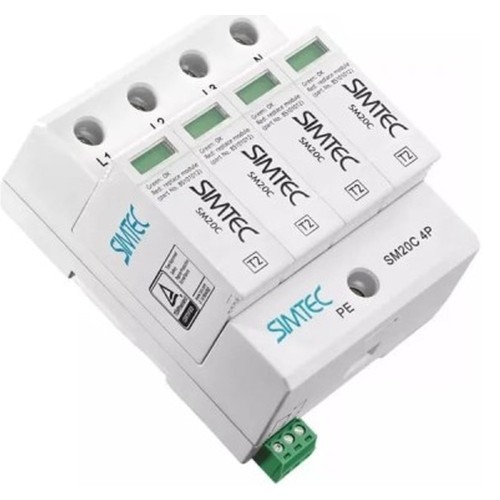

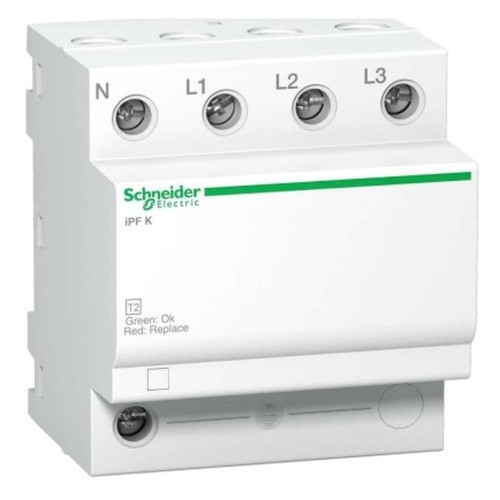

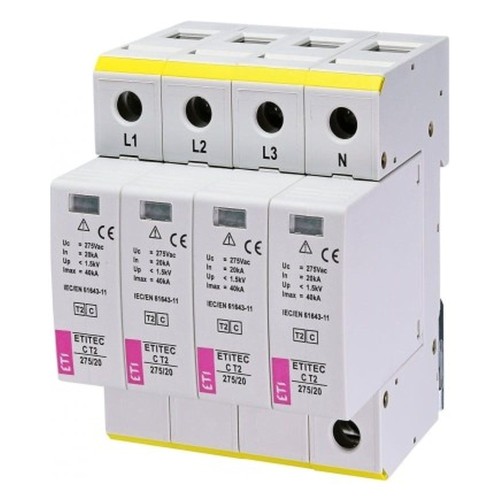

- Limitatoare AC Tip 2 (C): 3P+N și 4P, 20-40 kA, nivel de protecție 1,4-1,5 kV.

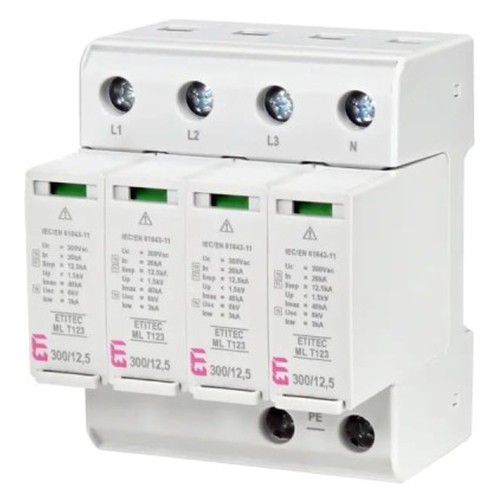

- Limitator Tip 1+2+3 (B+C+D): 4P, 20 kA, 1,5 kV, care combină trei clase într-un singur dispozitiv.
- Descărcătoare PV DC Tip 2 (C): 1000 V și 1100 V DC, 2P și 3P, 15-20 kA, 3,8-4,0 kV.

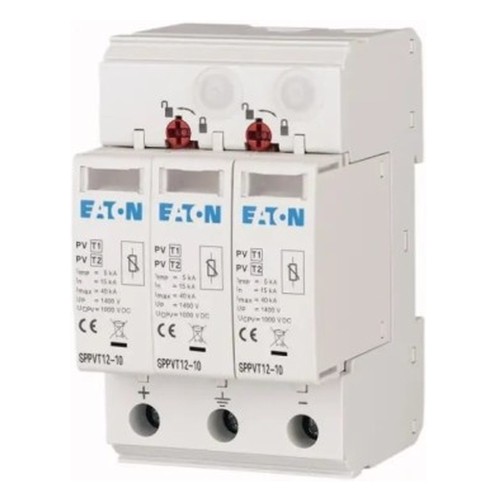

- Descărcătoare PV DC Tip 1+2 (B+C): 1000 V și 1100 V DC, 3P și 2P+N, 8-65 kA, 3,7-4,5 kV.
Cum alegeți
- Aplicație și tensiune: alegeți AC pentru rețeaua de alimentare (majoritatea sunt de 275V AC) sau DC pentru instalații fotovoltaice (1000V DC sau 1100V DC).
- Clasa SPD: Tip 1+2 (B+C) combină două clase într-un singur dispozitiv. Tip 2 (C) se utilizează în tablourile de distribuție.
- Nivelul de protecție Up: o valoare mai mică limitează mai mult tensiunea reziduală. Dispozitivele AC de aici ajung la 1,2-1,5 kV, acolo unde este specificat, iar cele DC la 3,7-4,5 kV.
- Poli și tip de rețea: alegeți 1P, 2P, 3P, 3P+N, 4P sau 2P+N în funcție de sistem. Mai multe dispozitive sunt indicate pentru rețele TN-S/TT.
- Caracteristici de exploatare: unele modele au module înlocuibile, indicatoare de stare sau contact de semnalizare. Majoritatea se montează pe șină DIN.
Aplicații tipice
Dispozitivele AC se montează în tablourile de distribuție principale și secundare. Dispozitivele de clasa II se recomandă la intervale de 10-20 de metri de lungime a cablului. Dispozitivele DC protejează instalațiile fotovoltaice împotriva efectelor loviturilor directe de trăsnet sau ale celor din apropiere. Unele dispozitive Tip 2 sunt proiectate să funcționeze în coordonare cu dispozitivele de clasa I.
Întrebări frecvente
Este suficient un singur dispozitiv pentru o protecție completă la supratensiune?
Una dintre descrierile Simtec precizează că protecția completă necesită o ierarhie în trei trepte de dispozitive Tip 1, 2 și 3 (B, C, D), montate în succesiune. Este disponibil și un dispozitiv Tip 1+2+3.
Pot înlocui un modul fără a demonta întregul dispozitiv?

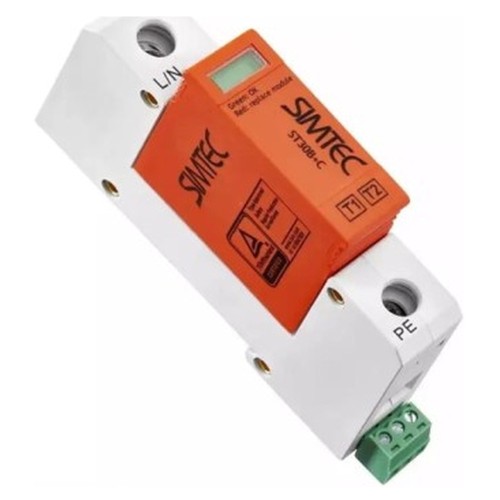

Da, în cazul modelelor cu module înlocuibile. Descărcătorul Simtec 1P Tip 1+2 permite înlocuirea modulului fără demontarea întregului dispozitiv.
Cum pot verifica dacă protecția este activă?
Mai multe modele au indicator de stare. Descărcătorul PV de 1000V 2P 20kA, de exemplu, afișează protecția activă în verde, iar lipsa protecției în roșu.
Nu sunteți sigur ce dispozitiv se potrivește instalației dumneavoastră? Contactați suportul nostru tehnic și vă ajutăm cu selecția.
