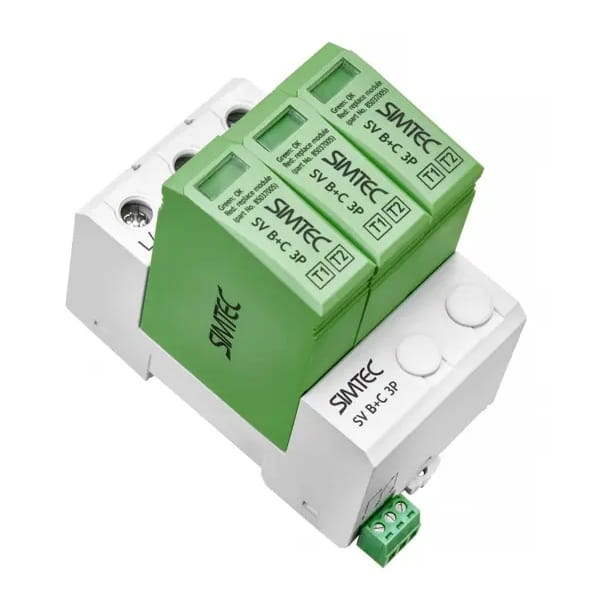

Simtec Descărcător de supratensiune PV DC Tip 1+2 (Clasa B+C) 1000V 3P 20kA 4,5kV
produs indisponibil
adaugă la lista de dorințe
Descriere
Simtec Descărcător de Supratensiune PV DC Tip 1+2 (Clasa B+C) 1000V 3P 20kA 4,5kV
Descărcătorul de supratensiune cu varistoare pentru instalații fotovoltaice SV B+C 3P PV T1 T2 1000V DC SIMTEC 85036002 SIMET, cunoscut și ca paratrăsnet, este un dispozitiv proiectat pentru a proteja sistemele fotovoltaice împotriva efectelor supratensiunilor.
Construit cu utilizarea varistoarelor și descărcătoarelor cu scânteie, acest dispozitiv are rolul de a reduce vârfurile periculoase de tensiune care pot apărea ca urmare a loviturii directe a fulgerului sau a trecerii sale în apropiere. Într-un sistem de alimentare, pentru o protecție completă împotriva supratensiunilor, este necesară utilizarea unei ierarhii în trei trepte de descărcătoare de supratensiune (tip 1, 2, 3, respectiv B, C, D), instalate succesiv. Descărcătorul SV B+C 3P este special adaptat pentru utilizare în instalații fotovoltaice care funcționează la tensiuni de până la 1000 V DC, de pe partea curentului continuu.
PARAMETRI ELECTRICI
| Parametru | Valoare |
|---|---|
| Serie și tip | SV B+C 3P PV T1 T2 1000V DC SIMTEC 85036002 SIMET |
| Tensiunea nominală a sistemului PV | 1000V DC |
| Cea mai mare tensiune de funcționare continuă a sistemului fotovoltaic | 1060 V DC |
| Curent de șoc | 6,25 kA |
| Curent nominal de descărcare | 20 kA |
| Curent maxim de descărcare | 40 kA |
| Nivel de protecție la tensiune | ≤4,5 kV |
| Timp de răspuns | < 25ns |
| Umiditate admisibilă | 30% ÷ 90% |
| Rezistența de izolație | >100 MΩ |
| Siguranță suplimentară maximă | 160 A |
| Frecvență | 48 ÷ 62 Hz |
| Semnalizare la distanță a defecțiunii | DA |
| Conformitate cu normele | EN 61643-31:2019-07E conform directivei 2014/35/UE |
PARAMETRI MECANICI
| Parametru | Valoare |
|---|---|
| Secțiunea conductorilor | rigizi 2,5 ... 35 mm²; flexibili 2,5 ... 25 mm² |
| Material carcasă | PA66, UL94 V0 |
| Indicator de stare | optic, roșu când este defect |
| Montare fixă pe șină | TS 35 |
| Interval de temperaturi de funcționare | -40°C ... +85°C |
| Grad de protecție IP | IP20 |
| Bară de conectare tip furcă | interval modular 18 mm |
| Dispozitiv termic de deconectare | DA |
| Secțiunea conductorilor pentru semnalizare la distanță | max 1,5 mm² - cablu flexibil, conductor rigid |
SPECIFICAȚII
| Parametru | Valoare |
|---|---|
| Greutatea ambalajului | 0,2 kg |
| Pentru rețea | DC (Fotovoltaice PV) |
| Clasa descărcătorului | B+C (Tip 1+2) |
| Număr de poli | 3 |
| Curent nominal de descărcare (In) | 20kA |
| Nivel de protecție la tensiune | 4,5kV |
| Lățime exprimată în număr de module | 3 |
| Tensiune maximă admisibilă de funcționare | 1000V |
| Curent maxim de descărcare | 40 kA |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Date tehnice
| Aplicație | DC (fotovoltaic) |
| Tip protector supratensiune (clasă SPD) | T1+T2 (B+C) |
| Tensiune nominală [V] | 1000V DC |
| Număr de poli | 3P |
| Curent de trăsnet (Iimp/In) [kA] | 20 kA |
| Marcă | SIMTEC |
| Nivel de protecție (Up) [kV] | 4,5 kV |
