Clemă centrală H8 L50 - joasă - brută cu pin de împământare

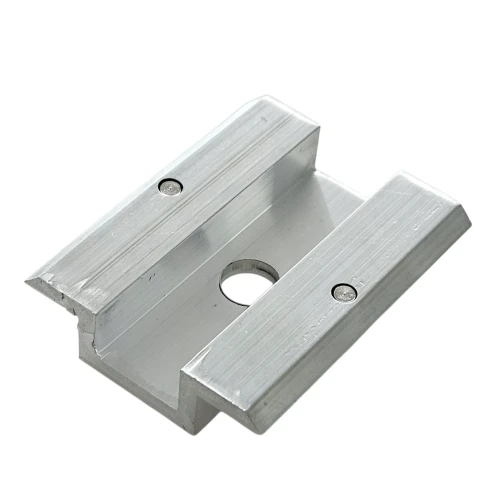

Clemă de presiune centrală joasă H8 cu pin PV-04-18 (1)

Disponibilitate: În stoc (cantitate mare)

Livrare în: 10 Zile Lucrătoare

Greutate: 0.03 kg

Preț/ buc.: 2,06 Lei 2.06

incl. TVA 21%, excl. costuri de livrare

Preț net/ buc.: (1,71 Lei)

excl. TVA 21%, excl. costuri de livrare

Economisiți mai mulți bani cu ambalaje mai mari!
Cu cât unitatea de ambalare este mai mare, cu atât prețul unitar este mai mic!

* Opțiuni de Ambalare:

Bucată
Pachet: 250 de Bucăți
Pachet: 5000 de Bucăți
Pachet: 10000 de Bucăți

cantitate buc.

produs indisponibil

adaugă la lista de dorințe

* - Câmp obligatoriu

Evaluare:

Furnizor: Synerga

Cod produs: PV-04-18

recomandă unui prieten

Descriere

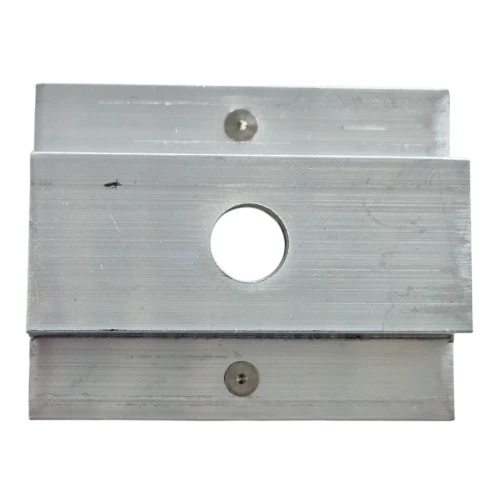

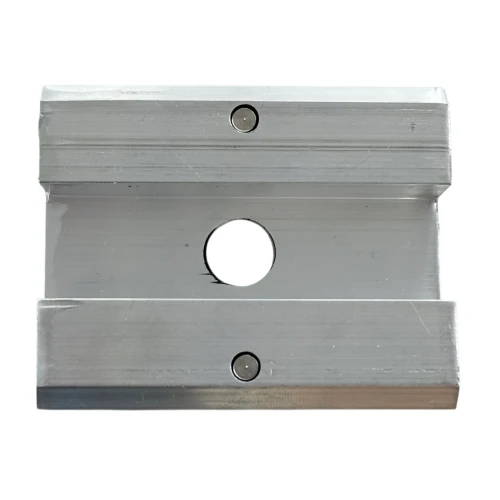

Clemă intermediară H8 - brută cu pin de împământare

Clema de presare intermediară H8 cu pin de împământare este un element de montaj profesional destinat fixării modulelor fotovoltaice cu înălțimea ramei de la 30 mm în sus. Fabricată din aliaj de aluminiu de înaltă calitate 6063-T66, asigură o fixare durabilă și sigură a panourilor solare pe structura de susținere. Suprafața elementului rămâne brută, fără acoperiri protectoare suplimentare, ceea ce permite o egalizare precisă și fiabilă a potențialelor între elementele instalației.

Caracteristica distinctivă a acestei cleme sunt cei doi pini de împământare integrați – câte unul pe fiecare parte – care permit egalizarea rapidă și eficientă a potențialelor între modulele fotovoltaice adiacente, perforând stratul lor anodizat în timpul strângerii. Această soluție nu numai că facilitează montajul, eliminând necesitatea utilizării șaibelor de împământare suplimentare, dar reduce semnificativ și timpul de instalare, asigurând un nivel ridicat de siguranță și eficiență pentru întregul sistem.

Este o soluție inovatoare care susține instalațiile de protecție împotriva trăsnetului și supratensiunilor, deosebit de utilă în sistemele fotovoltaice.

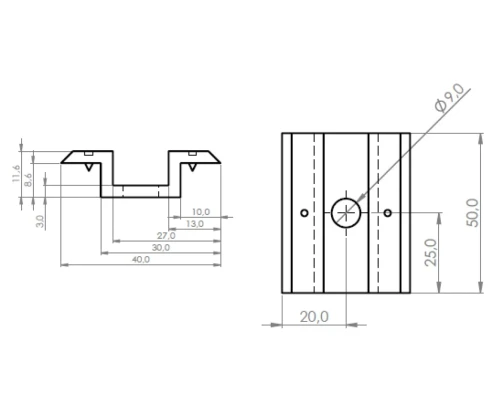

Date tehnice

Înălțimea ramei modulului: de la 30 mm în sus

Lățime totală: 40 mm

Înălțime totală: 11,6 mm

Lungime totală: 50 mm

Lățimea canalului interior: 14,4 mm

Diametrul orificiului de montaj: 9 mm (M8)

Material: aluminiu 6063-T66

Finisaj: aluminiu brut

Cuplu de strângere recomandat: valoarea exactă trebuie verificată întotdeauna în specificațiile producătorului modulului

Șuruburi utilizate: M8

Aplicație Clema de presare intermediară este un element de fixare esențial pentru instalarea modulelor solare – servește la conectarea și fixarea a două panouri adiacente pe profilul de aluminiu. Produsul este destinat montării modulelor solare pe acoperișuri plate și înclinate. Utilizați clemele intermediare între panourile adiacente dintr-un rând. Pentru fixarea panourilor de capăt (la capetele rândurilor) trebuie utilizate cleme laterale.

Compatibilitate

Profile de aluminiu adaptate pentru șuruburi hexagonale

Profile de aluminiu pentru șuruburi tip T

Profile trapezoidale pentru acoperișuri din tablă trapezoidală

Avantaje

Material de înaltă calitate – fabricată din aluminiu 6063-T66, se caracterizează prin rezistență mare la condițiile atmosferice.

Durabilitate – calitatea înaltă a execuției garantează fixarea durabilă a structurii panourilor fotovoltaice.

Rezistență la coroziune – rezistentă la acțiunea factorilor externi și la coroziune.

Rezistență mecanică – rezistentă la șocuri și deteriorări mecanice.

Conducție sigură – pinii special proiectați perforează stratul anodizat al panourilor, asigurând egalizarea sigură a potențialelor fără necesitatea utilizării șaibelor de împământare.

Egalizarea potențialelor – asigură continuitatea conducției între module și structura de susținere.

Suprafață canelată – marginile de presare zimțate asigură o prindere sigură și previn deplasarea panourilor.

Indicații de montaj

Montați clema pe șina de montaj cu ajutorul piuliței glisante și al șurubului M8.

Plasați cele două panouri fotovoltaice adiacente în zona clemei, asigurându-vă că pinii de împământare au contact cu ramele ambelor module.

Strângeți șurubul – verificați specificațiile producătorului panoului – acestea determină forța optimă de strângere.

Conținutul ambalajului Clemă de presare intermediară H8 cu pin de împământare. Atenție: șuruburile, piulițele și piulițele glisante trebuie achiziționate separat.

Ładowanie tabeli porównawczej...

Ładowanie galerii...

Date tehnice

Tip clemă	Centrală
Grosimea panoului [mm]	30-45
Culoare	Argintiu
Pin de împământare	Da
Accesorii incluse	Fără accesorii
