Clemă finală H30 L50 - brută cu pin de împământare

Clemă de presiune laterală - H30 cu pin de împământare PV-03-32 (1)

Disponibilitate: În stoc (cantitate mare)

Livrare în: 10 Zile Lucrătoare

Greutate: 0.02 kg

Preț/ buc.: 1.103.509,16 Lei 1103509.16

incl. TVA 21%, excl. costuri de livrare

Preț net/ buc.: (911.991,04 Lei)

excl. TVA 21%, excl. costuri de livrare

Economisiți mai mulți bani cu ambalaje mai mari!
Cu cât unitatea de ambalare este mai mare, cu atât prețul unitar este mai mic!

* Opțiuni de Ambalare:

Bucată
Pachet: 250 de Bucăți
Pachet: 5000 de Bucăți
Pachet: 10000 de Bucăți

cantitate buc.

produs indisponibil

adaugă la lista de dorințe

* - Câmp obligatoriu

Evaluare:

Furnizor: Synerga

Cod produs: PV-03-32

recomandă unui prieten

Descriere

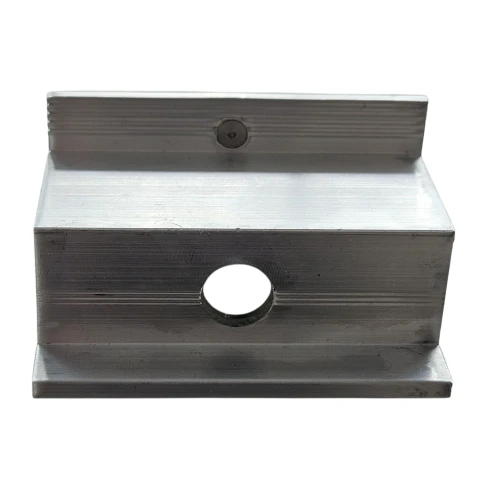

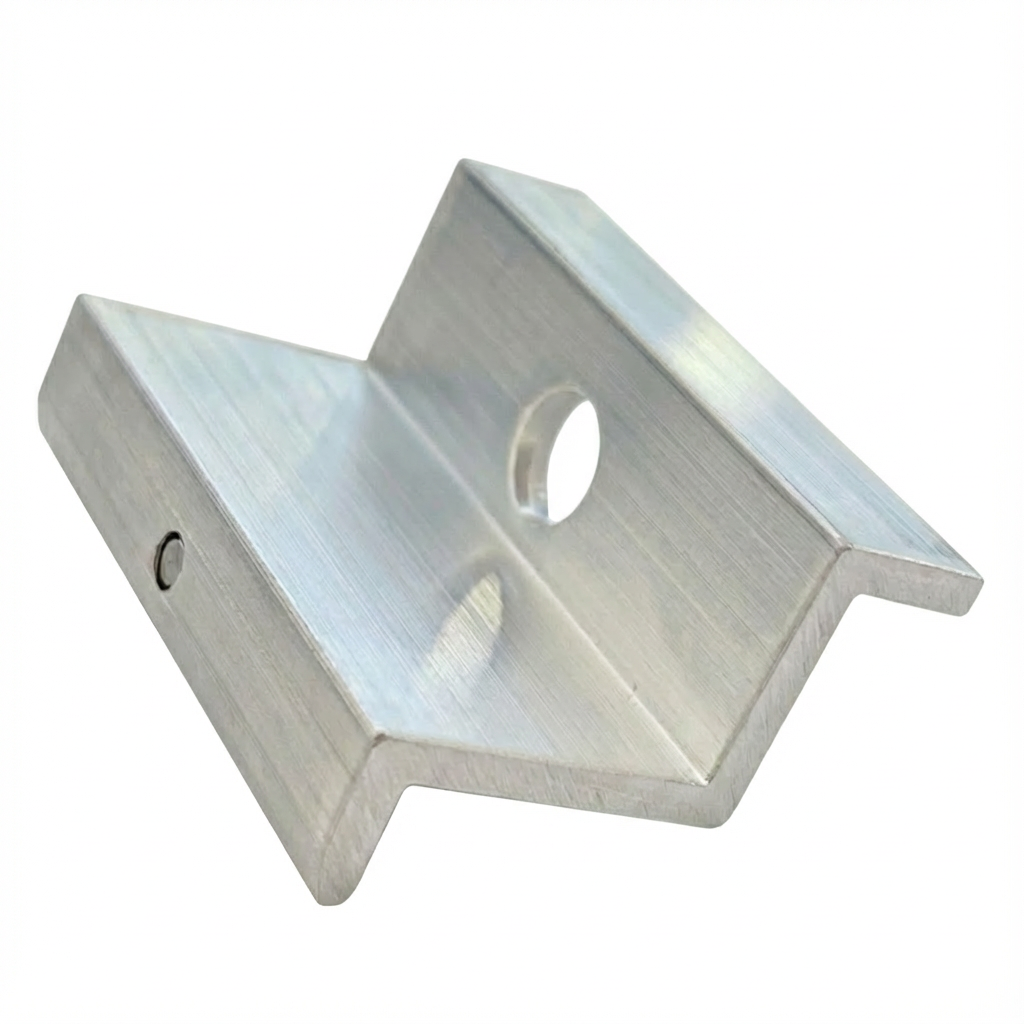

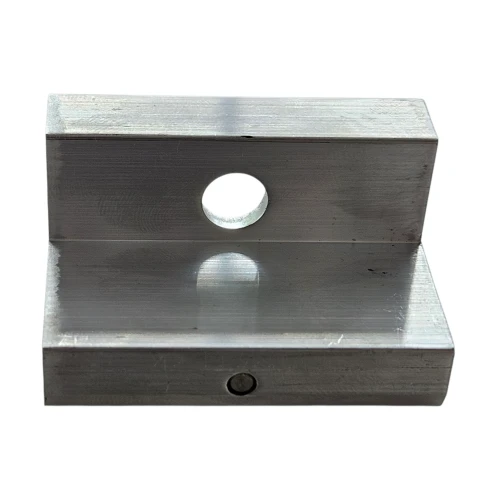

Clemă de capăt H30 cu pin de împământare

Clema de capăt H30 cu pin de împământare este un element de montaj profesional destinat fixării modulelor fotovoltaice cu înălțimea ramei de 30 mm. Realizată din aliaj de aluminiu de înaltă calitate 6063-T66, asigură o fixare durabilă și sigură a panourilor solare pe structura de susținere. Suprafața elementului rămâne brută, fără acoperiri de protecție suplimentare, ceea ce permite egalizarea potențialelor precisă și fiabilă între elementele instalației.

Caracteristica distinctivă a acestei cleme este pinul de împământare integrat, care permite egalizarea rapidă și eficientă a potențialelor între modulul fotovoltaic și structura de susținere. În timpul strângerii, pinul străpunge stratul anodizat al ramei, asigurând continuitatea conexiunii. Această soluție nu doar facilitează montajul – eliminând necesitatea utilizării șaibelor de împământare suplimentare – ci reduce semnificativ timpul de instalare și oferă un nivel ridicat de siguranță și eficiență pentru întregul sistem.

Această soluție inovatoare susține instalațiile de protecție împotriva trăsnetului și supratensiunilor, fiind deosebit de utilă în sistemele fotovoltaice. Clema de capăt cu pin de împământare este ideală pentru panourile montate individual sau pe pozițiile extreme într-un rând.

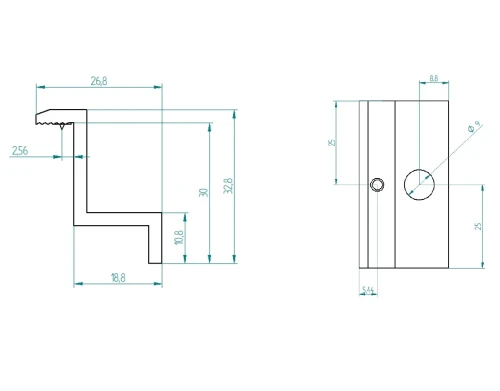

Date tehnice

Înălțimea ramei modulului: 30 mm

Înălțimea totală: 32,8 mm

Diametrul orificiului de montaj: 9 mm (M8)

Material: aluminiu EN AW 6060

Finisaj: brut

Cuplu de strângere recomandat: valoare dependentă de documentația producătorului modulului PV.

Șuruburi utilizate: M8

Aplicare Clema de capăt este un element de fixare esențial în instalațiile de module solare – servește la fixarea panourilor extreme din rând pe profilul de aluminiu. Produsul este destinat montării modulelor solare pe acoperișuri plate și înclinate. Utilizați clema de capăt pentru fixarea panourilor la începutul și sfârșitul fiecărui rând. Între panourile adiacente din rând trebuie utilizate cleme intermediare.

Compatibilitate

Profile de aluminiu adaptate pentru șuruburi hexagonale

Profile de aluminiu pentru șuruburi tip T

Profile trapezoidale pentru acoperișuri din tablă trapezoidală

Avantaje

Material de înaltă calitate – realizată din aluminiu EN AW 6060, se caracterizează prin rezistență ridicată la condițiile atmosferice.

Durabilitate – calitatea înaltă a execuției garantează fixarea durabilă a structurii panourilor fotovoltaice.

Rezistență la coroziune – rezistentă la acțiunea factorilor externi și la coroziune.

Rezistență mecanică – rezistentă la șocuri și deteriorări mecanice.

Împământare integrată – pinul de împământare elimină necesitatea utilizării șaibelor de împământare, ceea ce reduce timpul și crește confortul montajului.

Egalizarea potențialelor – asigură continuitatea contactului electric între modul și structura de susținere.

Ideală pentru panouri individuale – soluție excelentă pentru modulele montate individual sau pe pozițiile extreme într-un rând.

Indicații de montaj

Montați clema pe șina de montaj cu ajutorul piuliței glisante și al șurubului M8.

Plasați panoul fotovoltaic de capăt în zona clemei, asigurându-vă că pinul de împământare are contact cu rama modulului.

Strângeți șurubul conform recomandărilor producătorului modulului PV.

Pentru fiecare rând de panouri sunt necesare minimum patru cleme de capăt – două la început, două la sfârșitul rândului de panouri.

Nu utilizați cleme de capăt anodizate sau vopsite cu pin. În acest caz, utilizați clemă de capăt fără pin și o placă de contact specială montată între rama panoului și profilul de aluminiu.

Conținutul ambalajului Clemă de capăt H30 cu pin de împământare. Atenție: șuruburile, piulițele și piulițele glisante trebuie achiziționate separat.

Ładowanie tabeli porównawczej...

Ładowanie galerii...

Date tehnice

Tip clemă	Clemă de capăt
Grosimea panoului [mm]	30
Culoare	Argintiu
Pin de împământare	Da
Accesorii incluse	Fără accesorii
