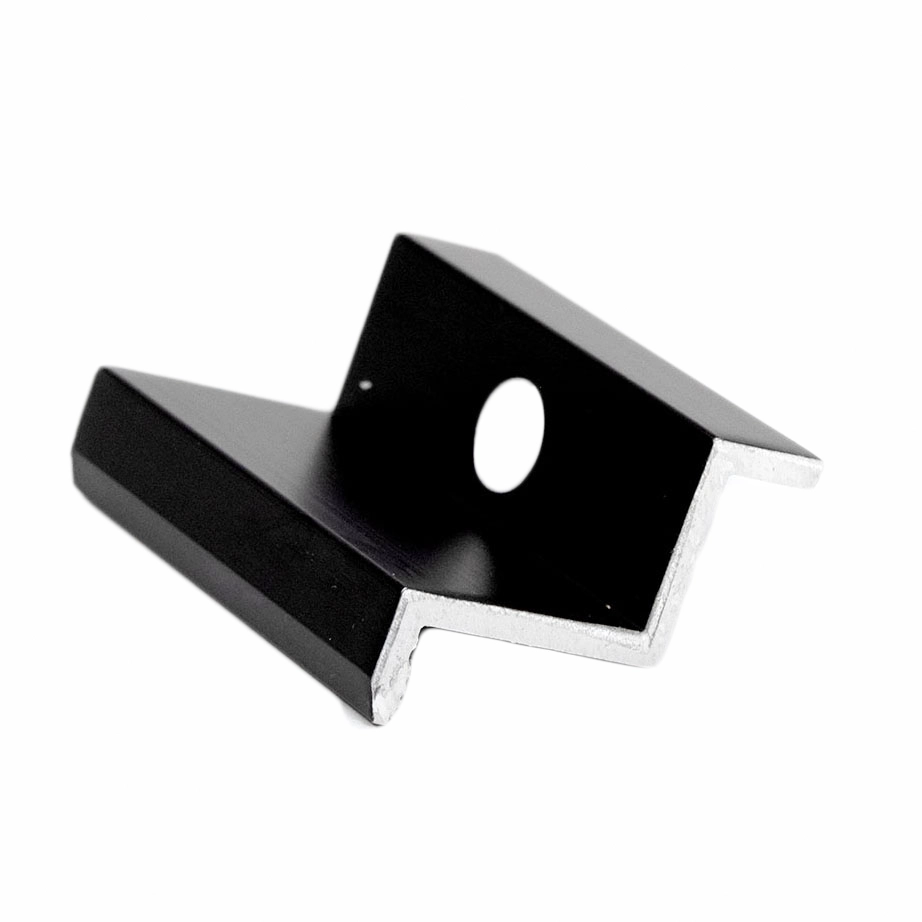

Clemă de capăt H30 Aluminiu 6060 gaura M8 Anodizat

Mergeți la Recenziile produsului

Klema de presiune din Aluminiu 6060 Anodizat, 30mm, orificiu M8, pentru fixarea modulelor fotovoltaice.

Mergeți la descrierea completă
cu TVA fără TVA
Preț 1,68 Lei
incl. TVA 21%

Costurile de livrare nu sunt incluse în preț.

Alegeți varianta:

Prețul variantelor individuale poate diferi

Opțiuni de Ambalare

buc.
Disponibilitate:
În stoc (cantitate mare)
Timp de livrare: 10 Zile Lucrătoare

Caracteristicile produsului

[PIM] Klemy #34

  • Tip clemă Laterală
  • Grosimea panoului [mm] 30
  • Culoare Negru
  • Pin de împământare Nu
  • Accesorii incluse Fără accesorii

Descriere

Clemă laterală H30 neagră eloxată – clemă terminală PV L50

Clema laterală (terminală) H30 pentru fixarea marginii exterioare a panourilor fotovoltaice cu grosimea ramei de 30 mm. Fabricată din aluminiu 6060 cu eloxare neagră, care crește rezistența la coroziune și asigură un aspect estetic al instalației.

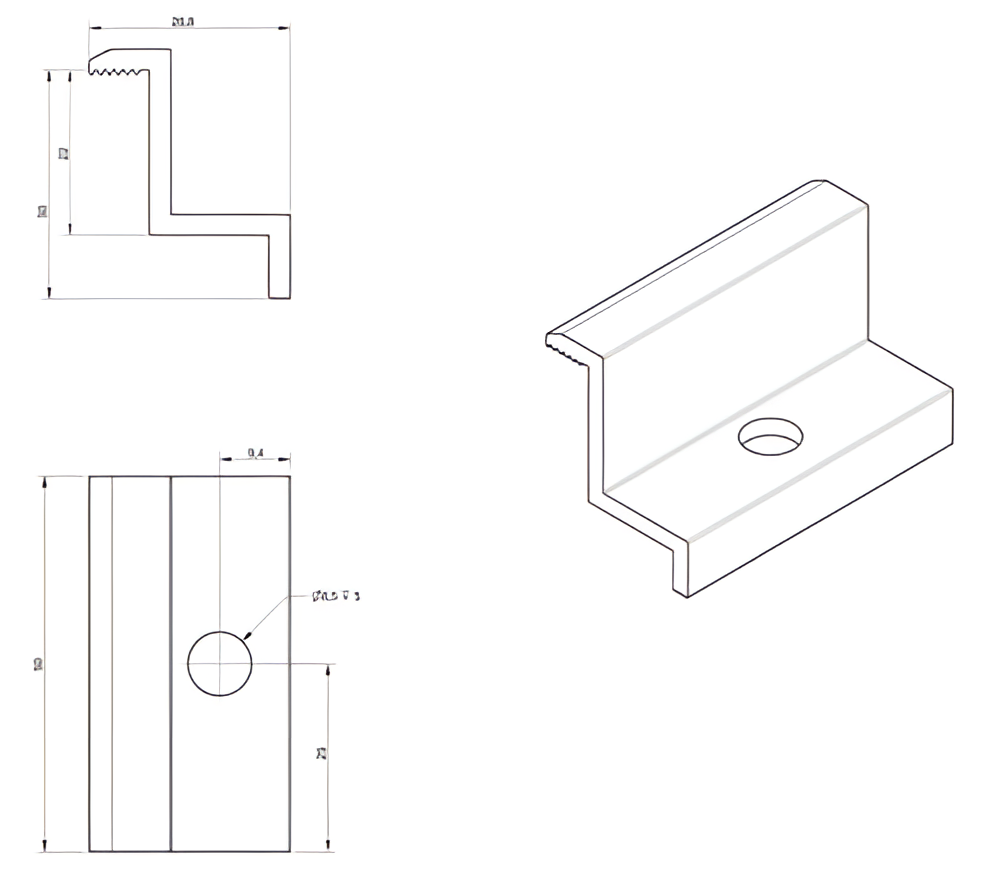

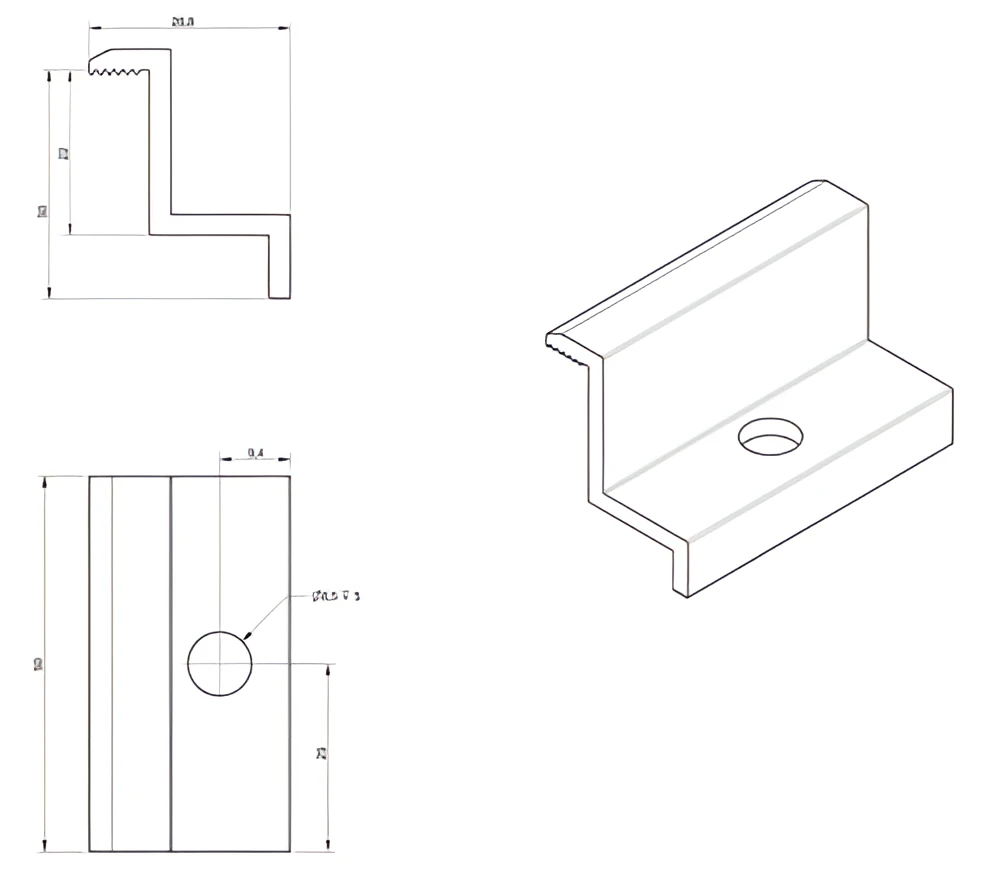

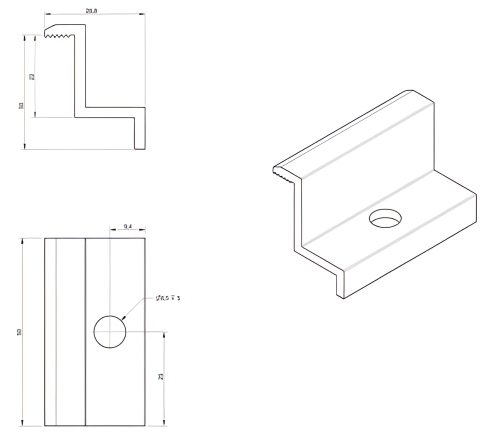

Desen tehnic clemă laterală H30 – proiecții dimensionale și vedere izometrică
Desen tehnic clemă laterală H30 – proiecții dimensionale și vedere izometrică

Utilizare și montaj

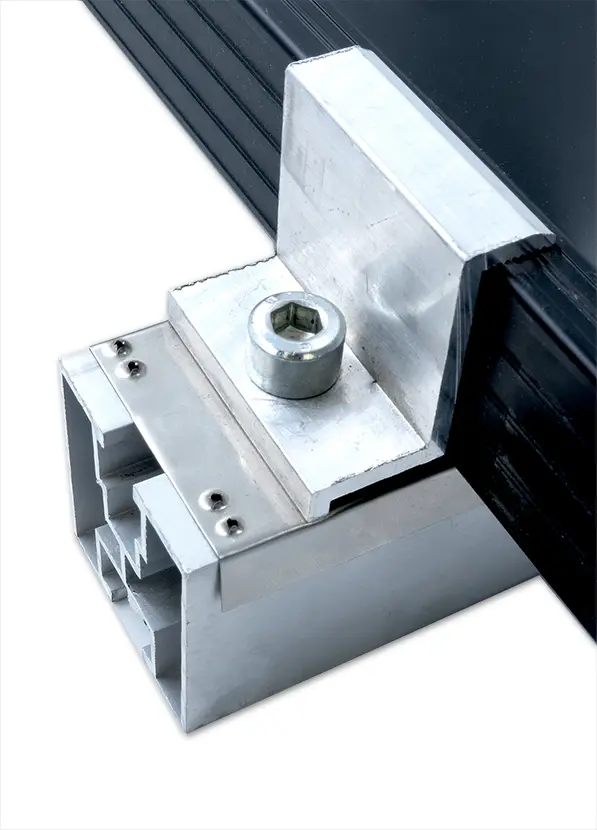

Clema laterală servește ca element de finisare la capetele rândurilor de module fotovoltaice — atât pe acoperișuri plate, cât și pe acoperișuri înclinate. Pentru fixarea panourilor între ele trebuie utilizate cleme intermediare. Setul conține exclusiv clema din aluminiu — șurubul și piulița trebuie alese separat.

Compatibilitate cu profilele de montaj

  • Profile din aluminiu pentru șurub hexagonal
  • Profile din aluminiu pentru șurub T
  • Profile trapezoidale pentru acoperișuri din tablă trapezoidală

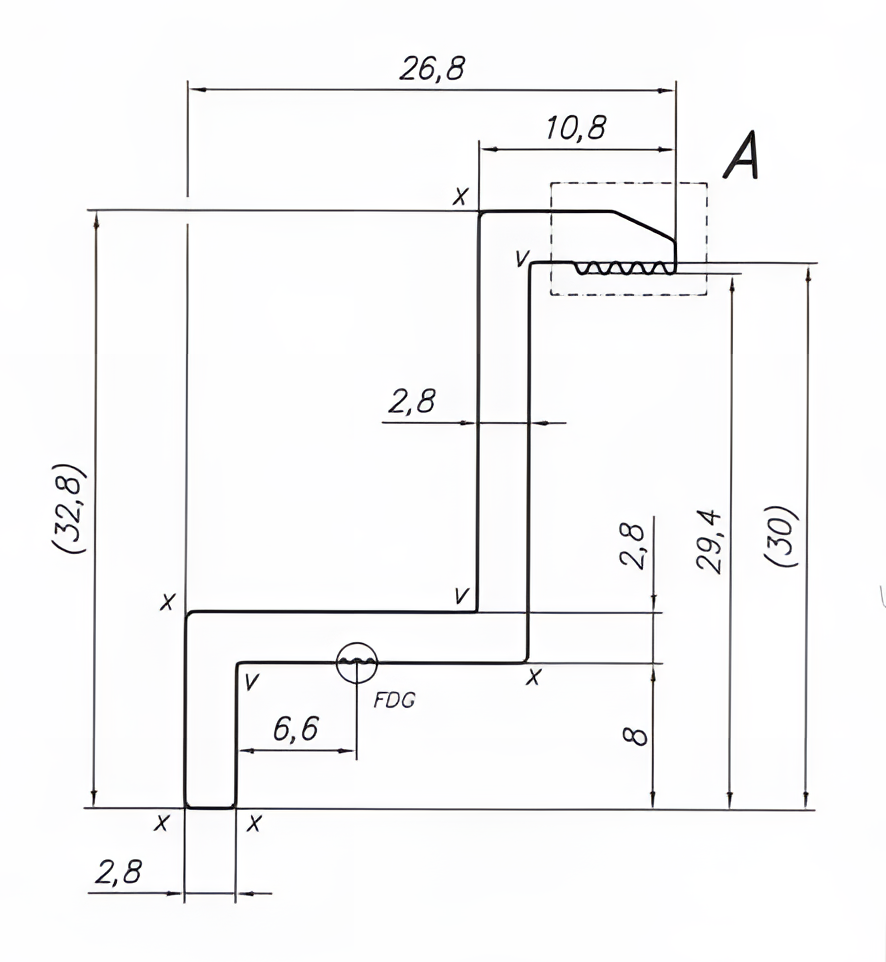

Desen dimensional al profilului clemei laterale H30 – secțiune cu dimensiuni detaliate
Desen dimensional al profilului clemei laterale H30 – secțiune cu dimensiuni detaliate

Dimensiuni și parametri tehnici

  • Lățime: 26,8 mm
  • Înălțime totală: 32,8 mm
  • Înălțime de lucru (H): 30 mm
  • Lungime: 50 mm
  • Orificiu de montaj: Ø8,5 mm (pentru șurub M8)
  • Grosimea peretelui: 2,8 mm
  • Material: aluminiu 6060
  • Finisaj: eloxare neagră
  • Culoare: negru

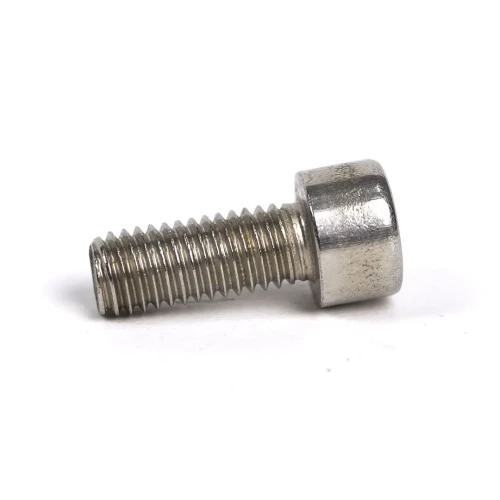

Alegerea șurubului imbus DIN 912

Tip profilDimensiune șurub
Profil în TM8x20
Profil hexagonalM8x20
Punte trapezoidală (pentru canal)M8x20
Punte trapezoidală (pentru șurub hexagonal)M8x20

Momentul de strângere recomandat trebuie ales conform indicațiilor producătorului panourilor fotovoltaice.

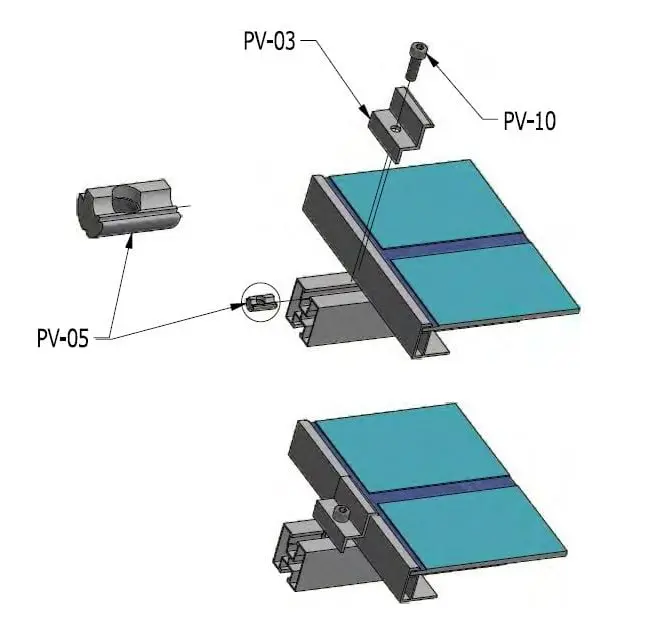

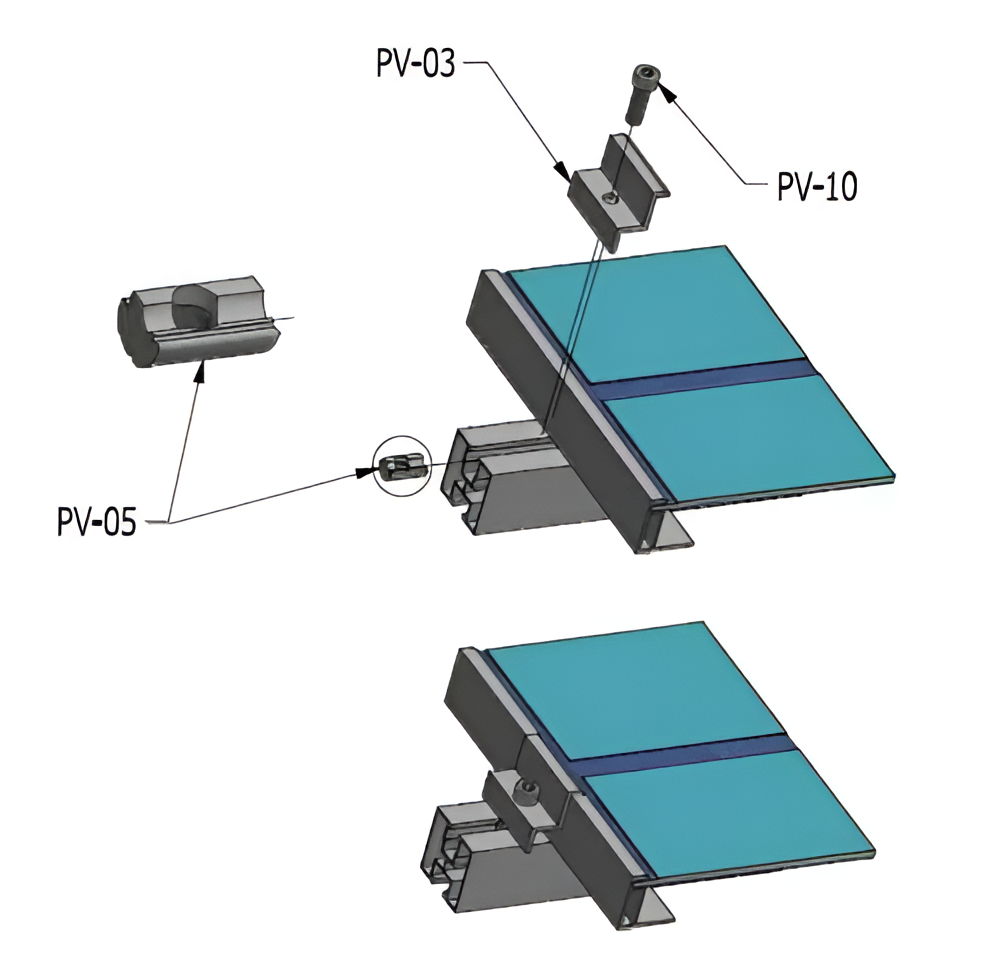

Schemă de montaj a clemei laterale cu canal glisant și șurub pe profilul din aluminiu
Schemă de montaj a clemei laterale cu canal glisant și șurub pe profilul din aluminiu

Schema de montaj prezintă modul de fixare a clemei laterale pe profilul din aluminiu, folosind un canal glisant și un șurub imbus. Clema fixează marginea modulului fotovoltaic, asigurând o prindere stabilă și sigură.

Instrucțiuni de montaj pentru canale glisante și șuruburi pe profilul din aluminiu al sistemului fotovoltaic
