Șaibă de împământare – plăcuță de contact PV din oțel inoxidabil 40×40 mm

Disponibilitate: În stoc (cantitate mare)

Livrare în: 10 Zile Lucrătoare

Greutate: 0.004 kg

Preț/ buc.: 0,31 Lei 0.31

incl. TVA 21%, excl. costuri de livrare

Preț net/ buc.: (0,25 Lei)

excl. TVA 21%, excl. costuri de livrare

* Opțiuni de Ambalare:

Bucată
Pachet: 500 de Bucăți
Pachet: 15000 de Bucăți
Pachet: 30000 de Bucăți

cantitate buc.

Total:

produs indisponibil

adaugă la lista de dorințe

* - Câmp obligatoriu

Evaluare:

Furnizor: -

Cod produs: PV-20

recomandă unui prieten

Descriere

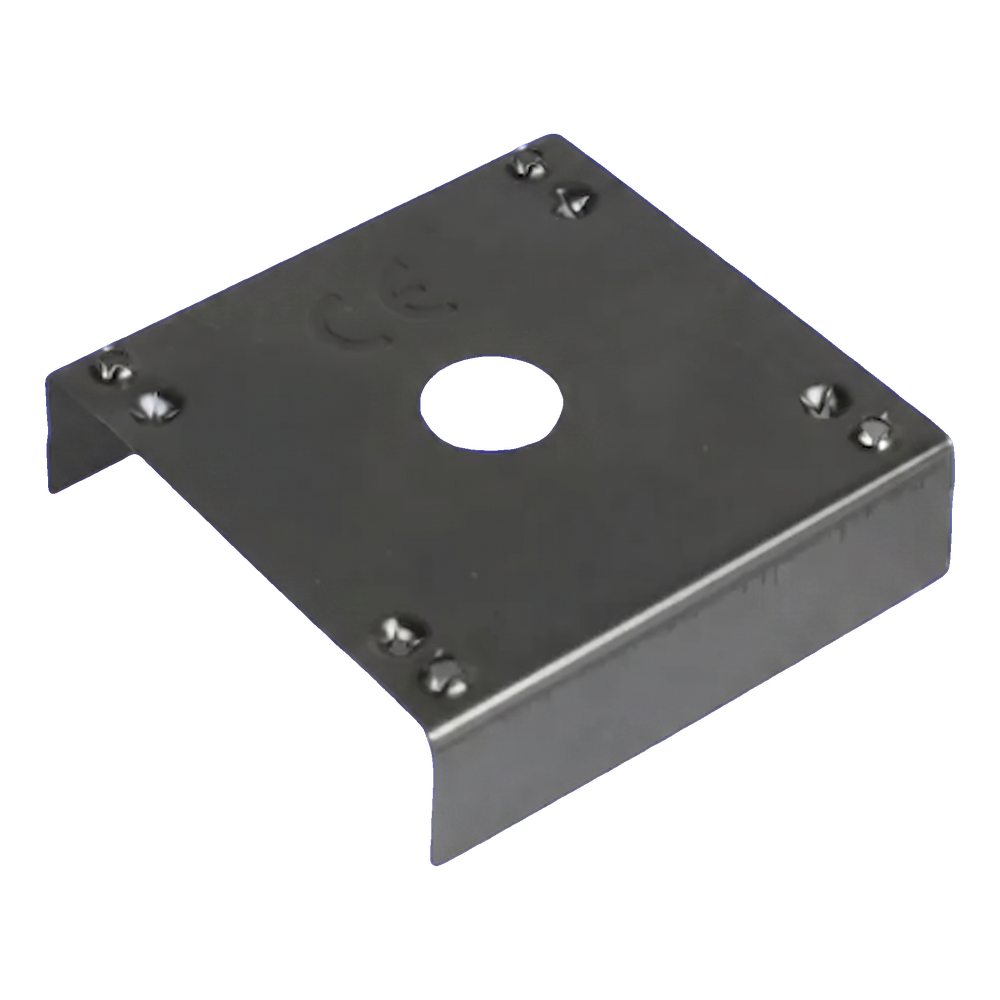

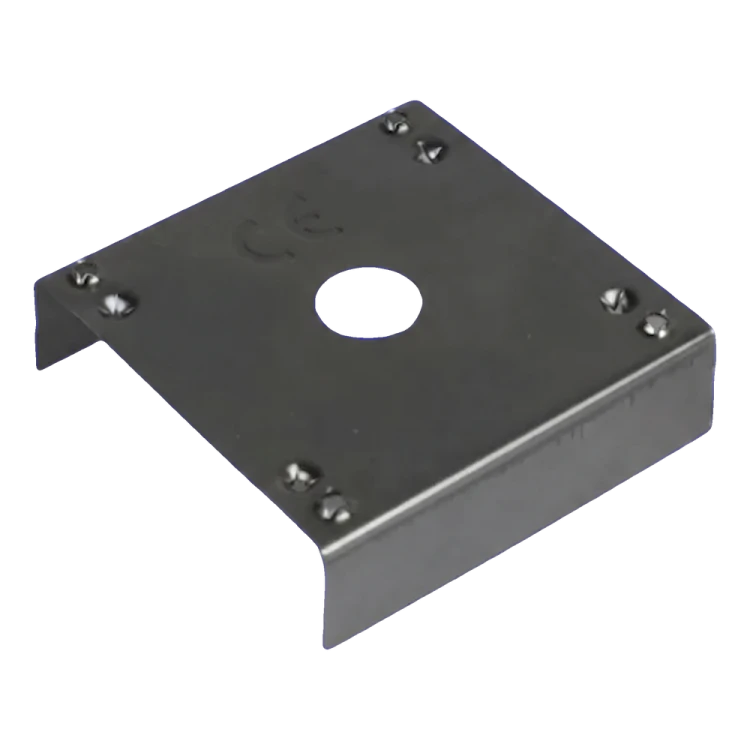

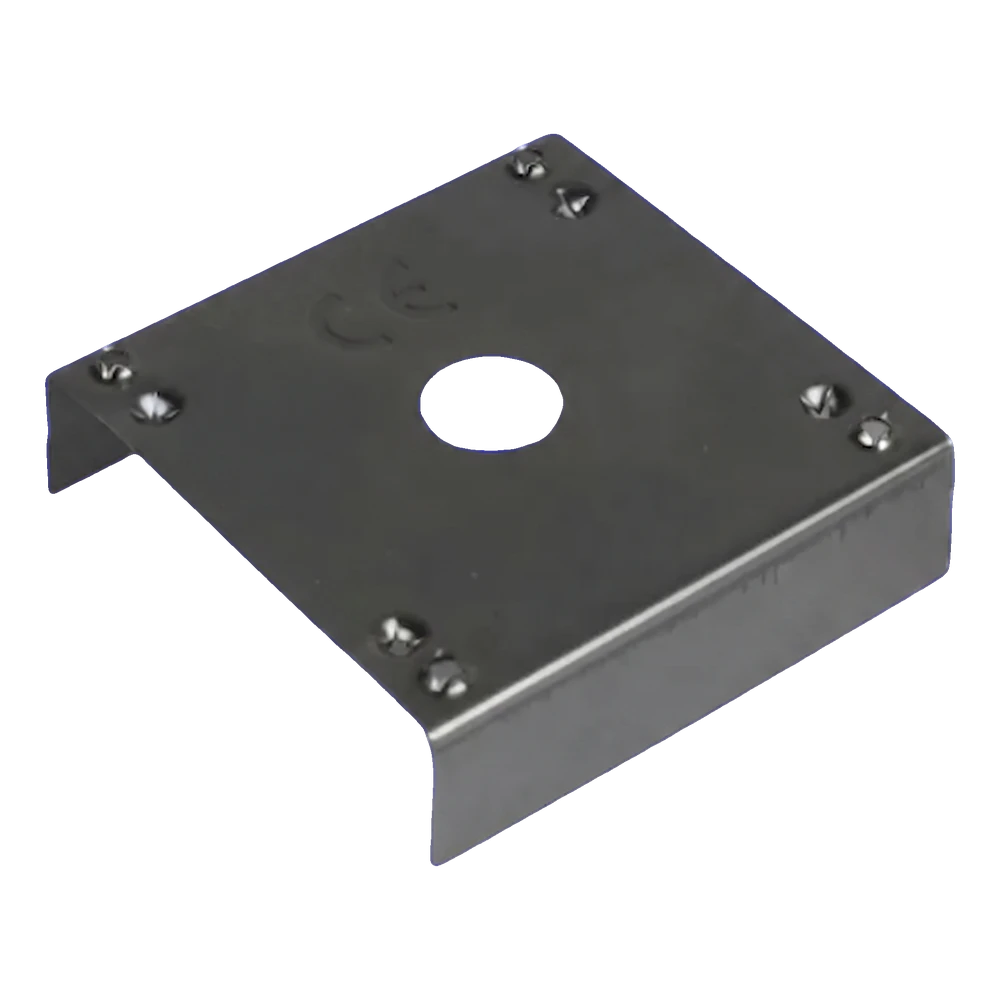

Șaibă de împământare – plăcuță de contact PV din oțel inoxidabil 40×40 mm

Șaibă de împământare – plăcuță de contact 40×40 mm din oțel inoxidabil

Șaiba de împământare – plăcuța de contact este un element esențial al conexiunilor de echipotențializare în instalațiile fotovoltaice. Asigură continuitatea galvanică între ramele modulelor PV și structura de montaj, permițând egalizarea eficientă a potențialelor electrice. Opt proeminențe conice ascuțite, distribuite simetric pe suprafața plăcuței, perforează stratul subțire de aluminiu anodizat care acoperă ramele panourilor — strat care este izolator și nu conduce sarcinile electrice. Datorită acestui fapt, șaiba ajunge direct la stratul metalic de aluminiu, creând o conexiune electrică solidă și durabilă. Plăcuța este realizată din oțel inoxidabil 1.4301 (calitate austenitică A2/304), ceea ce garantează o rezistență excepțională la coroziune și o exploatare îndelungată, neîntreruptă, în orice condiții atmosferice. Forma de profil U deschis cu două aripioare îndoite facilitează poziționarea pe profilul de montaj și stabilizează elementul înainte de strângerea șurubului.

De ce merită să folosiți plăcuțe de contact

Perforează stratul izolator anodizat al ramelor panourilor, asigurând un contact electric sigur

Oțel inoxidabil A2 (1.4301/304) — austenitic, nemagnetic, rezistent la coroziune în orice condiții de mediu, inclusiv în atmosferă marină și industrială

Dimensiuni compacte 40×40 mm — compatibilitate cu profilele de montaj PV standard

Forma de profil U stabilizează șaiba pe profil — montaj rapid și sigur fără poziționare suplimentară

Greutatea minimă (4 g) nu influențează încărcarea structurii

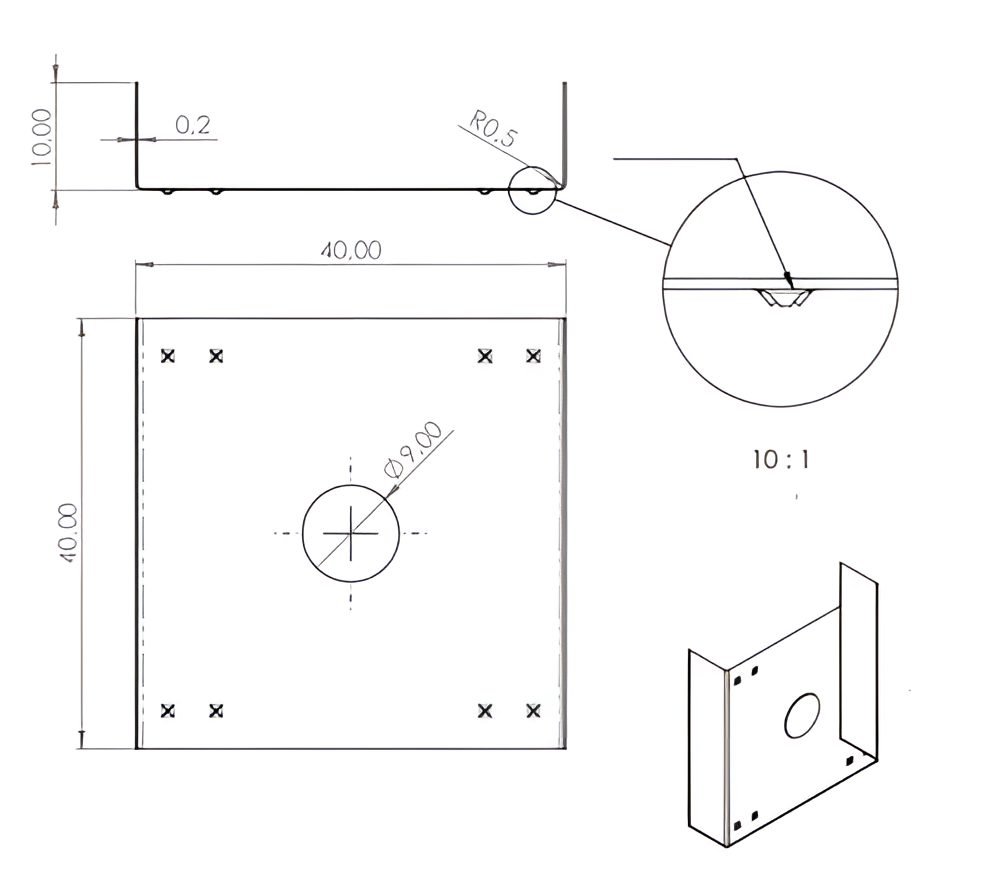

Desen tehnic al șaibei de împământare 40×40 mm cu dimensiuni și detaliu al proeminenței

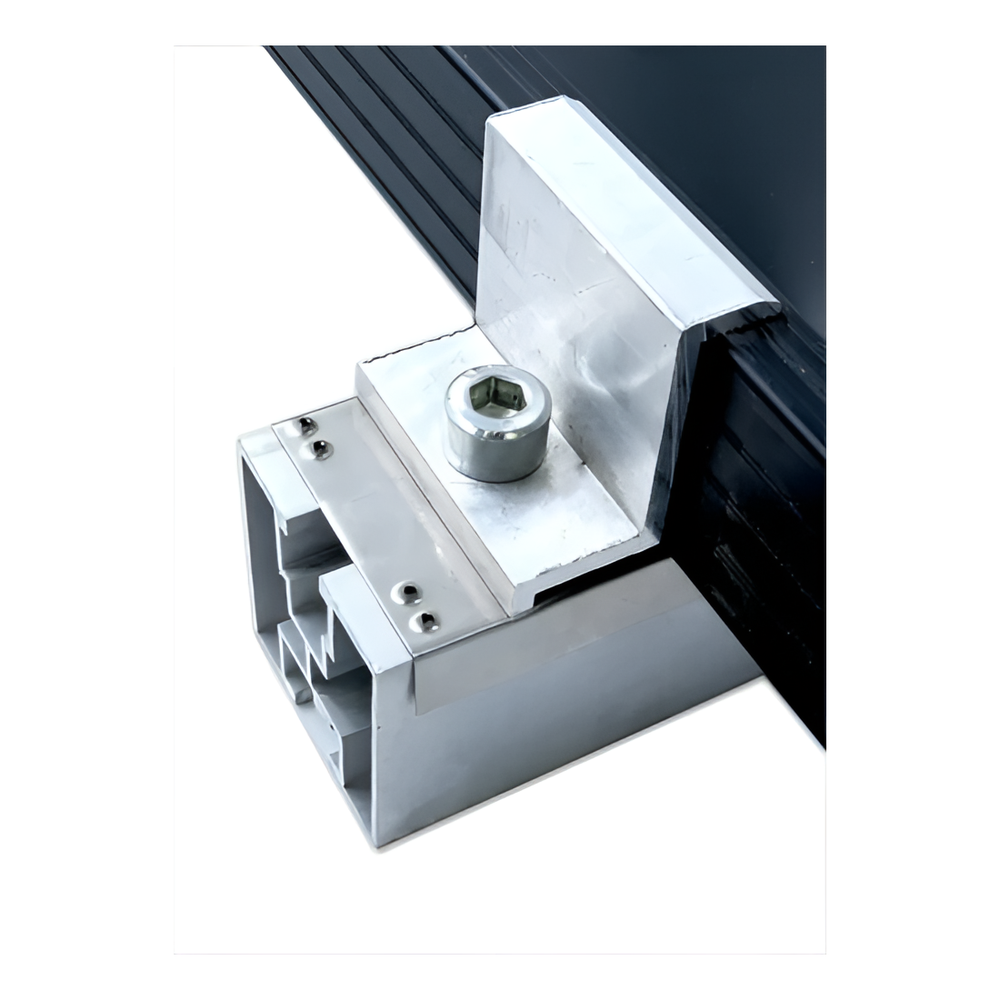

Șaibă de împământare montată între clemă și profilul de aluminiu cu rama panoului PV

Imaginea prezintă o plăcuță de contact montată între clema de fixare și profilul de aluminiu al structurii PV. Proeminențele de împământare sunt presate pe rama modulului fotovoltaic, perforând stratul anodizat și asigurând contactul galvanic fiabil necesar pentru egalizarea corectă a potențialelor în instalație.

Film de prezentare a șaibei de împământare într-o instalație fotovoltaică

Film de prezentare a utilizării plăcuței de contact în conexiunile de echipotențializare PV

Film de prezentare a montajului elementelor de împământare într-un sistem fotovoltaic

Parametri tehnici

Tip element	șaibă de împământare – plăcuță de contact
Diametru / dimensiune	40 × 40 mm
Înălțimea îndoirii (aripioară)	10 mm
Diametrul orificiului de montaj	Ø 9 mm
Grosime	0,2 mm
Numărul proeminențelor de împământare	8
Raza proeminenței	R 0,5 mm

Material

Material	oțel inoxidabil 1.4301 (A2 / calitate 304)
Rezistență la coroziune	ridicată — oțel austenitic nemagnetic cu adaos de nichel

Montaj și utilizare

Mod de montaj	strângere cu șurub prin orificiul central Ø 9 mm pe profilul de montaj
Profile / structuri compatibile	profile de montaj PV din aluminiu — rame ale modulelor fotovoltaice

Proprietăți fizice

Greutate	0,004 kg (4 g)

Siguranță
