Șaibă de împământare PV rotundă cu decupaj Ø44 mm – oțel inoxidabil A2

Disponibilitate: În stoc (cantitate mare)

Livrare în: 10 Zile Lucrătoare

Greutate: 0.002 kg

Preț/ buc.: 0,55 Lei 0.55

incl. TVA 21%, excl. costuri de livrare

Preț net/ buc.: (0,45 Lei)

excl. TVA 21%, excl. costuri de livrare

* Opțiuni de Ambalare:

Bucată
Pachet: 500 de Bucăți
Pachet: 15000 de Bucăți
Pachet: 30000 de Bucăți

cantitate buc.

Total:

produs indisponibil

adaugă la lista de dorințe

* - Câmp obligatoriu

Evaluare:

Furnizor: -

Cod produs: PV-20-04

recomandă unui prieten

Descriere

Șaibă de împământare PV rotundă cu decupaj Ø44 mm – oțel inoxidabil A2

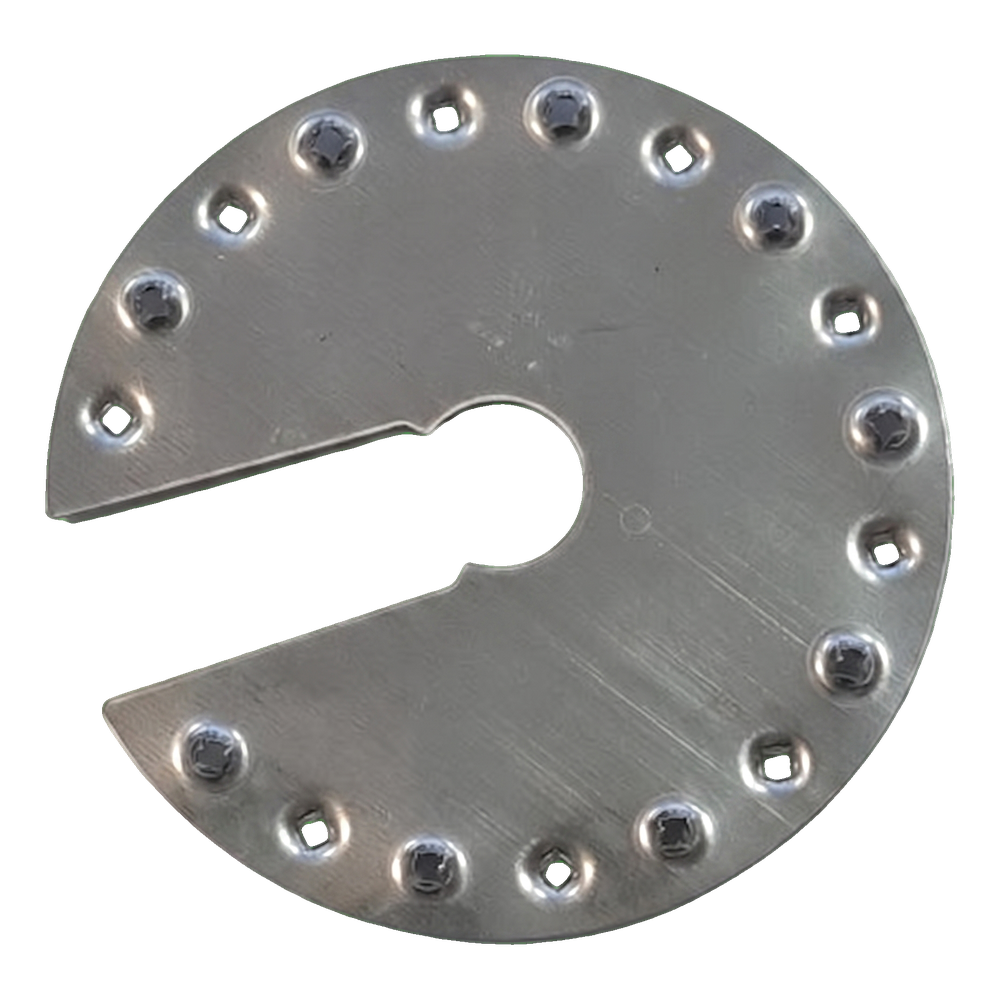

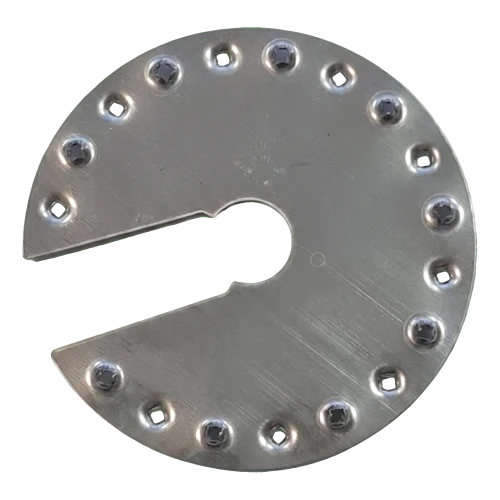

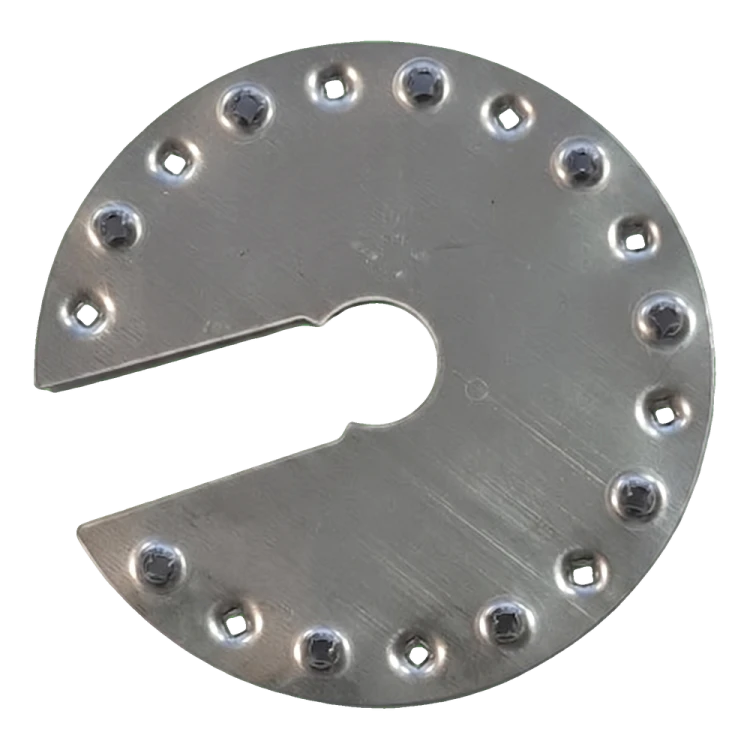

Șaibă de împământare rotundă cu decupaj Ø44 mm din oțel inoxidabil A2

Șaiba de împământare varianta IV este un element de montaj rotund cu un decupaj caracteristic, destinat egalizării de potențial în instalațiile fotovoltaice. Aceasta asigură continuitatea galvanică a conexiunilor dintre ramele modulelor PV și structura de montaj, îndeplinind cerințele de protecție împotriva trăsnetului și de împământare a sistemului. Șaiba este prevăzută cu proeminențe ascuțite dispuse pe circumferință, care, în timpul strângerii șurubului, perforează stratul subțire de aluminiu anodizat ce acoperă ramele modulelor fotovoltaice. Stratul anodizat este un izolator — abia după traversarea acestuia proeminențele ajung la aluminiul pur și formează o conexiune electrică solidă și durabilă. Execuția din oțel inoxidabil A2 (1.4301, calitatea 304) garantează o rezistență excepțională la coroziune în orice condiții atmosferice, asigurând funcționarea neîntreruptă pe întreaga durată de viață a instalației.

Avantaje cheie pentru instalator

Proeminențe care perforează stratul anodizat — conexiune electrică sigură fără pregătire suplimentară a suprafeței

Oțel austenitic nemagnetic — flexibil și rezistent la solicitări, destinat funcționării în orice condiții de mediu

Decupajul permite introducerea rapidă a șaibei pe șurub fără demontarea acestuia — accelerează montajul

Construcție compactă și ușoară — fără impact asupra sarcinii profilelor și ramelor

Rezistență ridicată la coroziune datorită conținutului de nichel din aliaj — durabilitate pe întreaga durată de viață a instalației PV

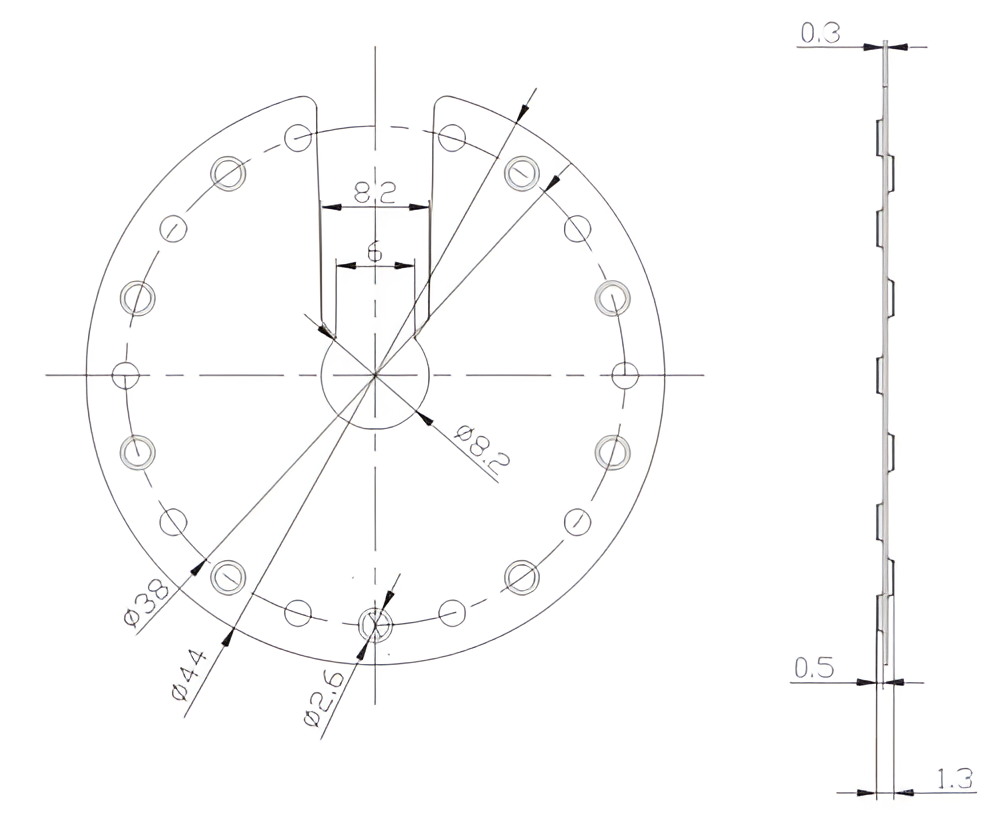

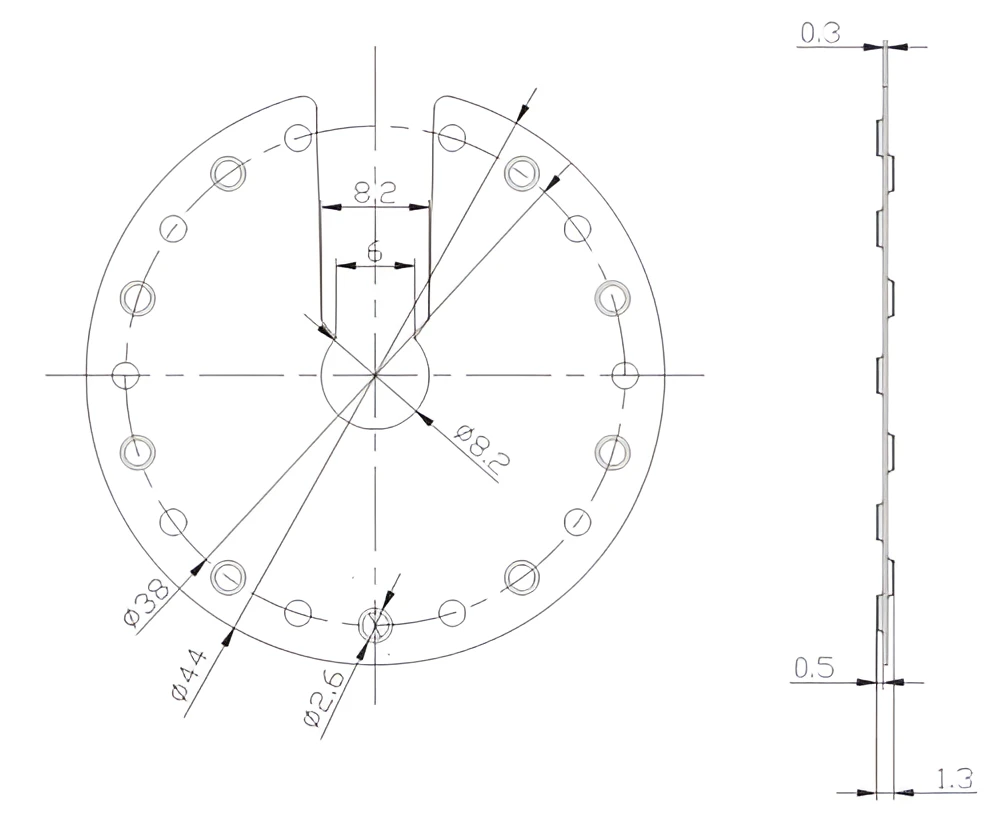

Desen dimensional al șaibei de împământare Ø44 mm cu secțiune laterală

Desenul tehnic prezintă vederea de sus și secțiunea laterală a șaibei. Sunt vizibile proeminențele dispuse pe circumferință, orificiul central cu decupaj de tip gaură de cheie, precum și profilul lateral care arată înălțimea proeminențelor față de planul de bază.

Videoclip de prezentare a șaibei de împământare pentru instalații fotovoltaice

Parametri tehnici

Tip element	șaibă de împământare varianta IV — rotundă cu decupaj
Diametru / dimensiune	Ø44 mm
Grosime	0,3 mm (de bază) / 1,3 mm (totală cu proeminențe)
Greutate	0,002 kg (2 g)

Dimensiuni

Diametru exterior	Ø44 mm
Diametrul de amplasare a proeminențelor	Ø38 mm
Orificiu central	Ø8,2 mm
Lățimea decupajului	8,2 mm (mai lată) / 6 mm (mai îngustă)
Diametrul proeminențelor	Ø2,6 mm
Înălțimea proeminenței	0,5 mm

Material

Material	oțel inoxidabil A2 — 1.4301 (calitatea 304)
Rezistență la coroziune	ridicată — oțel inoxidabil austenitic cu adaos de nichel

Montaj și utilizare

Mod de montaj	pe șurub M8 — decupajul permite introducerea fără demontarea șurubului
Profile / structuri compatibile	rame de module PV din aluminiu anodizat, structuri de montaj fotovoltaice

Siguranță
