Clemă finală H40 L50 - brută cu pin de împământare
Lăsați o recenzie despre produs
Clemă terminală de presare H40 cu pin de împământare pentru module PV cu ramă de 40 mm. Fabricată din aluminiu EN AW 6063-T66, asigură egalizarea potențialului fără șaibe suplimentare. Ideală pentru montarea panourilor de capăt pe structuri de susținere.
Costurile de livrare nu sunt incluse în preț.
Costurile de livrare nu sunt incluse în preț.
Cod produs: PV-03-80
Caracteristicile produsului
[PIM] Klemy #34
- Tip clemă Clemă de capăt
- Grosimea panoului [mm] 40
- Culoare Argintiu
- Pin de împământare Da
- Accesorii incluse Fără accesorii
Descriere
Clemă terminală H40 L50 - brută cu pin
Clemă de presare terminală H40 cu pin de împământare este un element de montaj profesional destinat fixării modulelor fotovoltaice cu înălțimea ramei de 40 mm. Fabricată din aliaj de aluminiu de înaltă calitate 6063-T66, asigură o fixare durabilă și sigură a panourilor solare pe structura de susținere. Suprafața elementului rămâne brută, fără acoperiri de protecție suplimentare, ceea ce permite egalizarea potențialelor precisă și fiabilă între elementele instalației.
Caracteristica distinctivă a acestei cleme este pinul de împământare integrat, care permite egalizarea rapidă și eficientă a potențialelor între modulul fotovoltaic și structura de susținere. În timpul strângerii, pinul străpunge stratul anodizat al ramei, asigurând continuitatea conexiunii. Această soluție nu doar facilitează montajul – eliminând necesitatea utilizării șaibelor de împământare suplimentare – dar reduce semnificativ timpul de instalare și oferă un nivel ridicat de siguranță și eficiență pentru întregul sistem.
Această soluție inovatoare susține instalațiile de protecție împotriva trăsnetului și supratensiunilor, fiind deosebit de utilă în sistemele fotovoltaice. Clema terminală cu pin de împământare este ideală pentru panourile montate individual sau pe pozițiile extreme într-un rând.

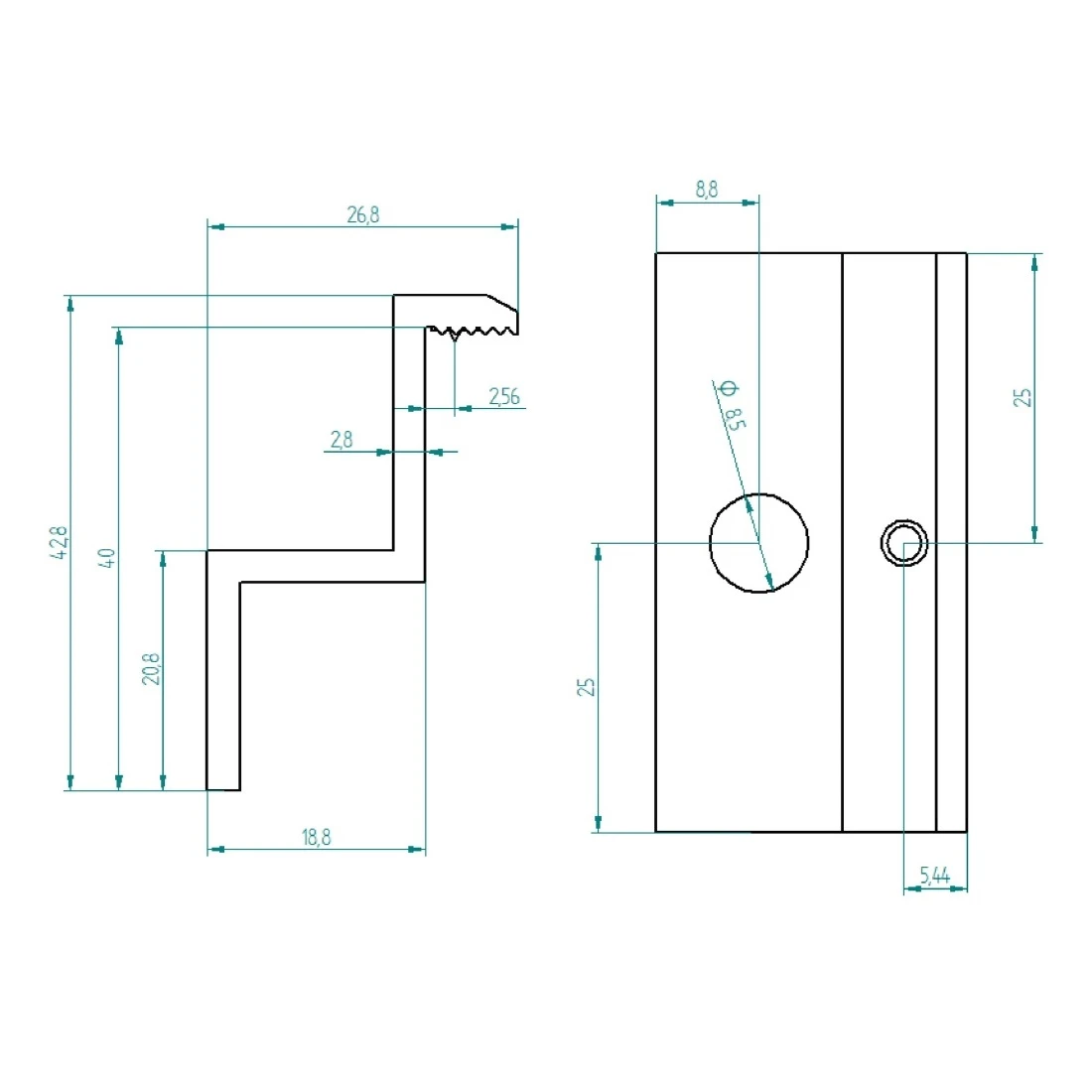

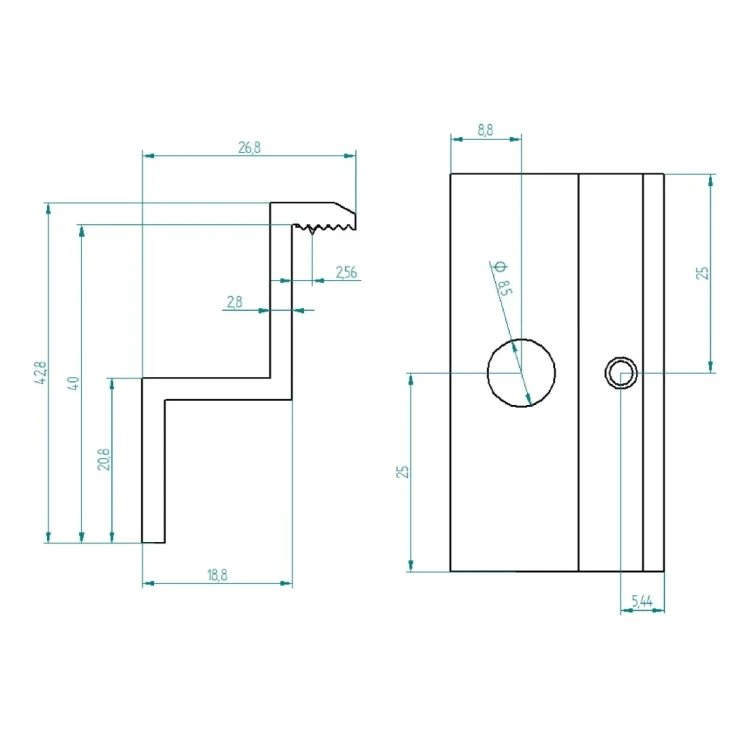

Date tehnice
- Înălțimea ramei modulului: 40 mm
- Înălțimea totală: 42,8 mm
- Diametrul orificiului de montaj: 8,5 (M8)
- Material: aluminiu EN AW 6063-T66
- Finisaj: brut
- Cuplu de strângere recomandat: valoare în funcție de documentația producătorului modulului PV
- Șuruburi utilizate: M8
Aplicare
Clema de presare terminală este un element de fixare esențial în instalațiile de module solare – servește la fixarea panourilor extreme din rând pe profilul de aluminiu. Produsul este destinat montării modulelor solare pe acoperișuri plate și înclinate. Utilizați clema terminală pentru fixarea panourilor la începutul și sfârșitul fiecărui rând. Între panourile adiacente din rând trebuie utilizate cleme intermediare.
Compatibilitate
- Profile de aluminiu adaptate pentru șuruburi hexagonale
- Profile de aluminiu pentru șuruburi tip T
- Profile trapezoidale pentru acoperișuri din tablă trapezoidală
Avantaje
- Material de înaltă calitate – fabricată din aluminiu EN AW 6063-T66, se caracterizează prin rezistență mare la condițiile atmosferice
- Durabilitate – calitatea înaltă a execuției garantează fixarea durabilă a structurii panourilor fotovoltaice
- Rezistență la coroziune – rezistentă la acțiunea factorilor externi și la coroziune
- Rezistență mecanică – rezistentă la șocuri și deteriorări mecanice
- Împământare integrată – pinul de împământare elimină necesitatea utilizării șaibelor de împământare, reducând timpul și crescând confortul montajului
- Egalizarea potențialelor – asigură continuitatea contactului electric între modul și structura de susținere
- Ideală pentru panouri individuale – soluție excelentă pentru modulele montate individual sau pe pozițiile extreme într-un rând
Indicații de montaj
- Montați clema pe șina de montaj cu ajutorul piuliței glisante și șurubului M8
- Plasați panoul fotovoltaic extrem în zona clemei, asigurându-vă că pinul de împământare are contact cu rama modulului
- Strângeți șurubul conform recomandărilor producătorului modulului PV
- Pentru fiecare rând de panouri sunt necesare minimum patru cleme terminale – două la început, două la sfârșitul rândului de panouri
- Nu utilizați cleme terminale anodizate sau vopsite cu pin. În acest caz, utilizați clemă terminală fără pin și o placă de contact specială montată între rama panoului și profilul de aluminiu
Conținutul ambalajului Clemă de presare terminală H40 cu pin de împământare. Atenție: șuruburile, piulițele și piulițele glisante trebuie achiziționate separat.
