Clemă finală H35 L50 - brută cu pin de împământare

Disponibilitate: În stoc (cantitate mare)

Livrare în: 10 Zile Lucrătoare

Greutate: 0.03 kg

Preț/ buc.: 2,54 Lei 2.54

incl. TVA 21%, excl. costuri de livrare

Preț net/ buc.: (2,10 Lei)

excl. TVA 21%, excl. costuri de livrare

cantitate buc.

produs indisponibil

adaugă la lista de dorințe

Evaluare:

Furnizor: Synerga

Cod produs: PV-03-38

recomandă unui prieten

Descriere

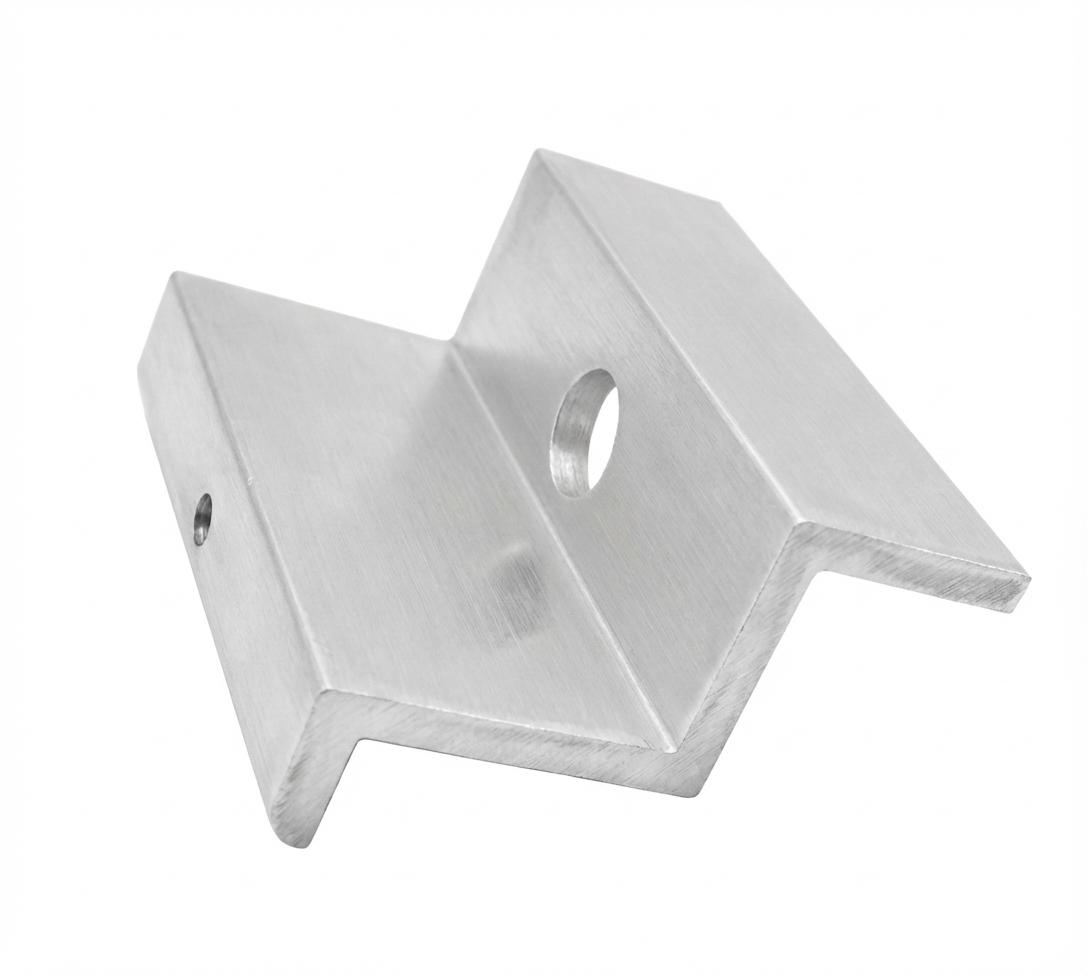

Clemă terminală H35 L50 - brută cu pin de împământare

Clema de presare terminală H35 cu pin de împământare este un element de montaj profesional destinat fixării modulelor fotovoltaice cu înălțimea ramei de 35 mm. Fabricată din aliaj de aluminiu de înaltă calitate 6063-T66, asigură o fixare durabilă și sigură a panourilor solare pe structura de susținere. Suprafața elementului rămâne brută, fără acoperiri protectoare suplimentare, ceea ce permite o egalizare precisă și fiabilă a potențialelor între elementele instalației.

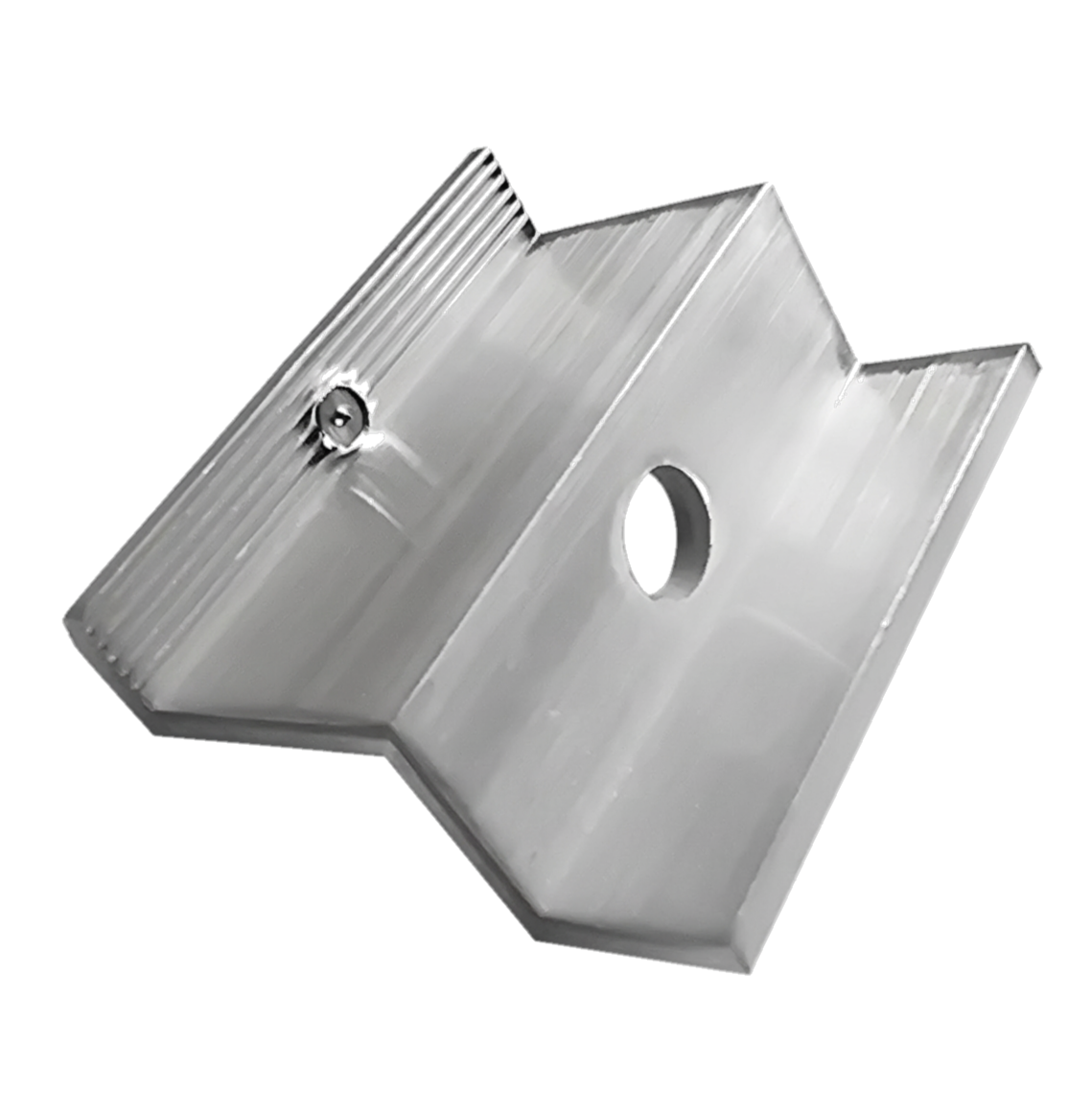

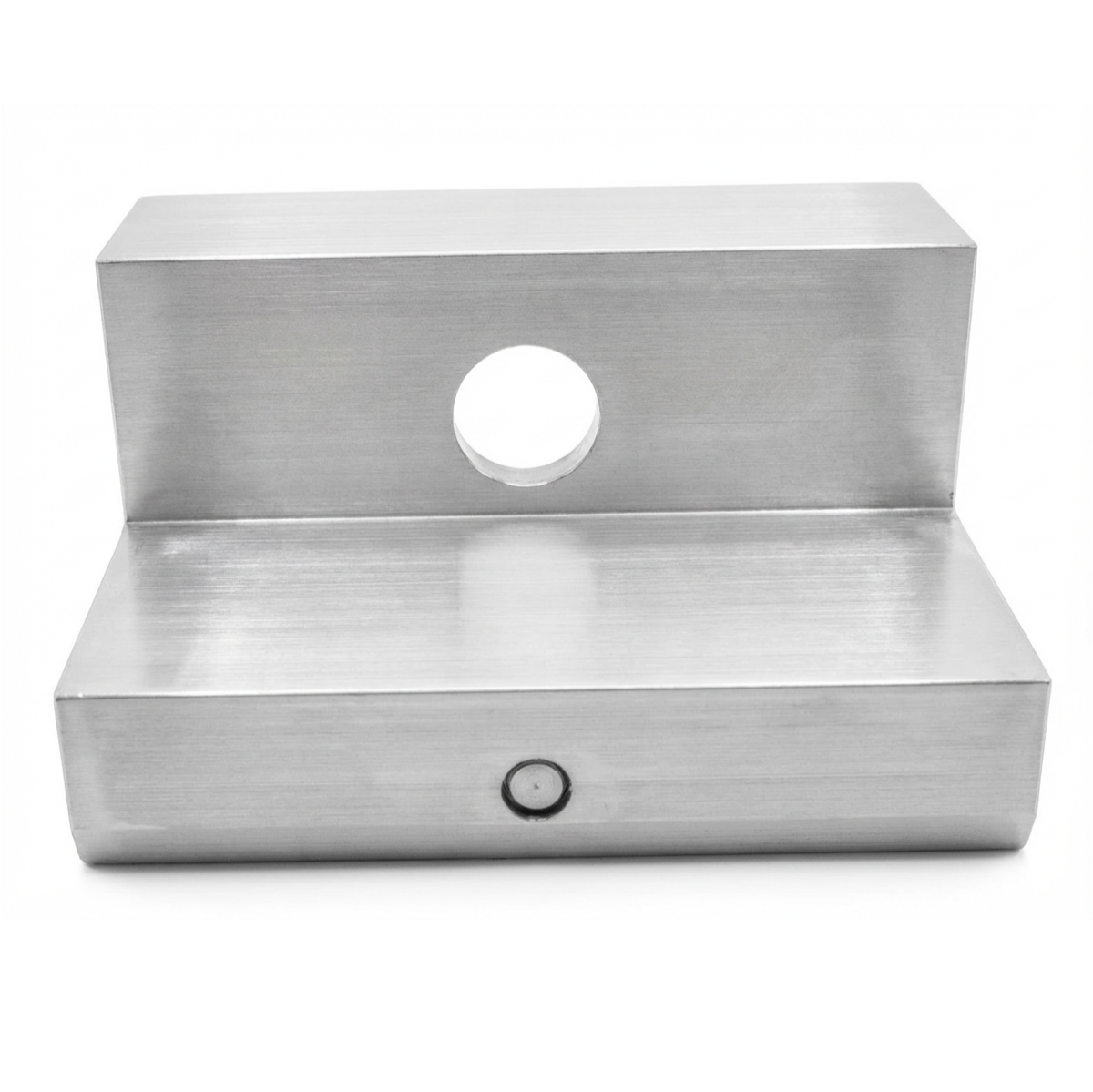

Caracteristica distinctivă a acestei cleme este pinul de împământare integrat, care permite egalizarea rapidă și eficientă a potențialelor între modulul fotovoltaic și structura de susținere. În timpul strângerii, pinul străpunge stratul anodizat al ramei, asigurând continuitatea conexiunii. Această soluție nu doar facilitează montajul – eliminând necesitatea utilizării șaibelor de împământare suplimentare – ci și reduce semnificativ timpul de instalare și oferă un nivel ridicat de siguranță și eficiență pentru întregul sistem.

Această soluție inovatoare susține instalațiile de protecție împotriva trăsnetului și supratensiunilor, fiind deosebit de utilă în sistemele fotovoltaice. Clema terminală cu pin de împământare este ideală pentru panourile montate individual sau în poziții extreme într-un rând.

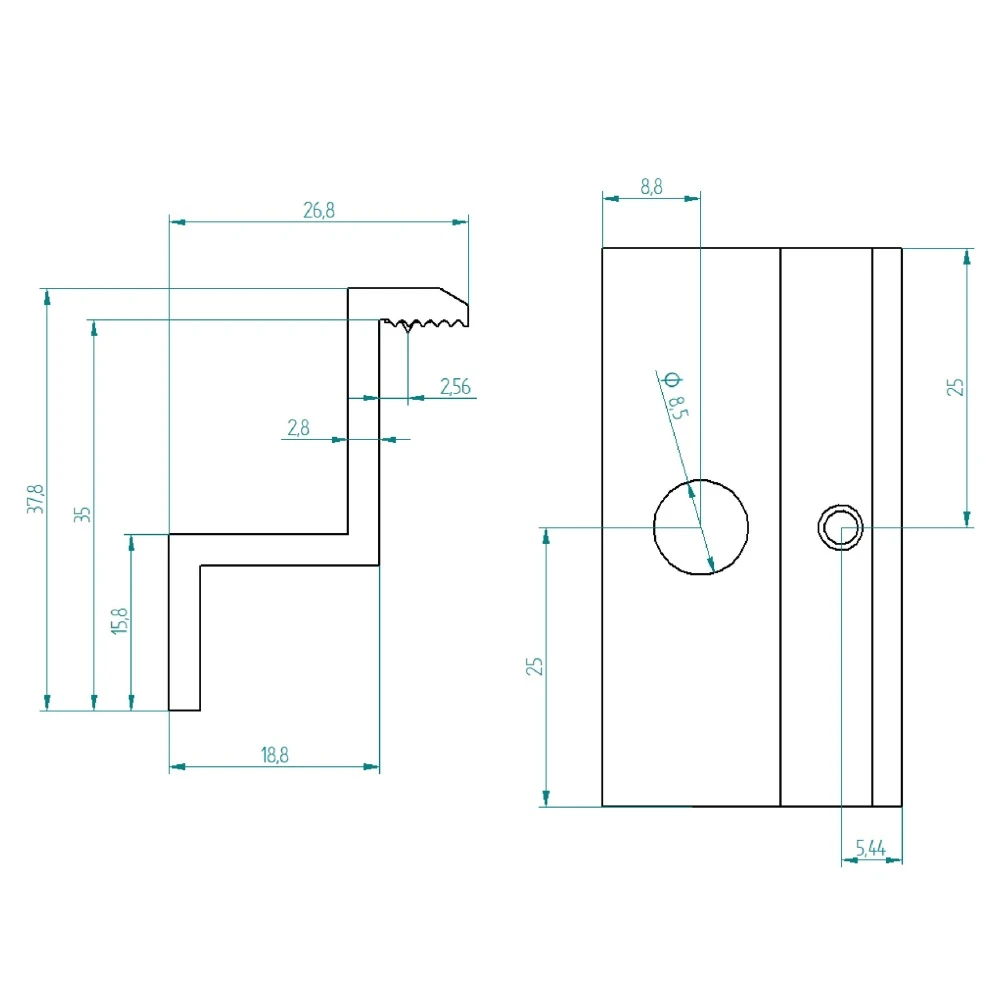

Date tehnice

Înălțimea ramei modulului: 35 mm

Înălțimea totală: 37,8 mm

Diametrul orificiului de montaj: 8,5 mm (M8)

Material: aluminiu 6063-T66

Finisaj: brut

Cuplu de strângere recomandat: valoare dependentă de documentația producătorului modulului PV

Șuruburi utilizate: M8

Aplicare Clema de presare terminală este un element de fixare esențial în instalațiile de module solare – servește la fixarea panourilor extreme din rând pe profilul de aluminiu. Produsul este destinat montării modulelor solare pe acoperișuri plate și înclinate. Utilizați clema terminală pentru fixarea panourilor la începutul și sfârșitul fiecărui rând. Între panourile adiacente din rând trebuie utilizate cleme intermediare.

Compatibilitate

Profile de aluminiu adaptate pentru șuruburi hexagonale

Profile de aluminiu pentru șuruburi tip T

Profile trapezoidale pentru acoperișuri din tablă trapezoidală

Avantaje

Material de înaltă calitate – fabricată din aluminiu 6063-T66, se caracterizează prin rezistență ridicată la condițiile atmosferice

Durabilitate – calitatea înaltă a execuției garantează fixarea durabilă a structurii panourilor fotovoltaice

Rezistență la coroziune – rezistentă la acțiunea factorilor externi și la coroziune

Rezistență mecanică – rezistentă la șocuri și deteriorări mecanice

Împământare integrată – pinul de împământare elimină necesitatea utilizării șaibelor de împământare, ceea ce reduce timpul și crește confortul montajului

Egalizarea potențialelor – asigură continuitatea contactului electric între modul și structura de susținere

Ideală pentru panouri individuale – soluție excelentă pentru modulele montate individual sau în poziții extreme într-un rând

Instrucțiuni de montaj

Montați clema pe șina de montaj cu ajutorul piuliței glisante și al șurubului M8

Plasați panoul fotovoltaic extrem în zona clemei, asigurându-vă că pinul de împământare are contact cu rama modulului

Strângeți șurubul conform recomandărilor producătorului modulului PV

Pentru fiecare rând de panouri sunt necesare minimum patru cleme terminale – două la început, două la sfârșitul rândului de panouri

Nu utilizați cleme terminale anodizate sau vopsite cu pin. În acest caz, utilizați clemă terminală fără pin și o placă de contact specială montată între rama panoului și profilul de aluminiu

Conținutul ambalajului Clemă de presare terminală H35 cu pin de împământare. Atenție: șuruburile, piulițele și piulițele glisante trebuie achiziționate separat.

Ładowanie tabeli porównawczej...

Ładowanie galerii...

Date tehnice

Tip clemă	Clemă de capăt
Grosimea panoului [mm]	35
Culoare	Argintiu
Pin de împământare	Da
Accesorii incluse	Fără accesorii
