Profil din aluminiu 195cm 40x40mm pentru șuruburi hexagonale

Mergeți la Recenziile produsului

Profil de montaj aluminiu 6060, 195 cm, 40x40 mm pentru fixarea panourilor fotovoltaice. Montaj cu șuruburi M10 DIN 933 și cleme intermediare/terminale. Lungime economică sub 200 cm reduce costurile de transport.

Mergeți la descrierea completă
cu TVA fără TVA
Preț 60,17 Lei
incl. TVA 21%

Costurile de livrare nu sunt incluse în preț.

Alegeți varianta:

Prețul variantelor individuale poate diferi

Opțiuni de Ambalare

buc.
Disponibilitate:
În stoc (cantitate mare)
Timp de livrare: 10 Zile Lucrătoare

Caracteristicile produsului

[PIM] Profile montażowe #6

  • Lungime [mm] 1950
  • Profil [mm] 40×40
  • Tip canelură Pentru șurub hexagonal
  • Finisaj Natural

Descriere

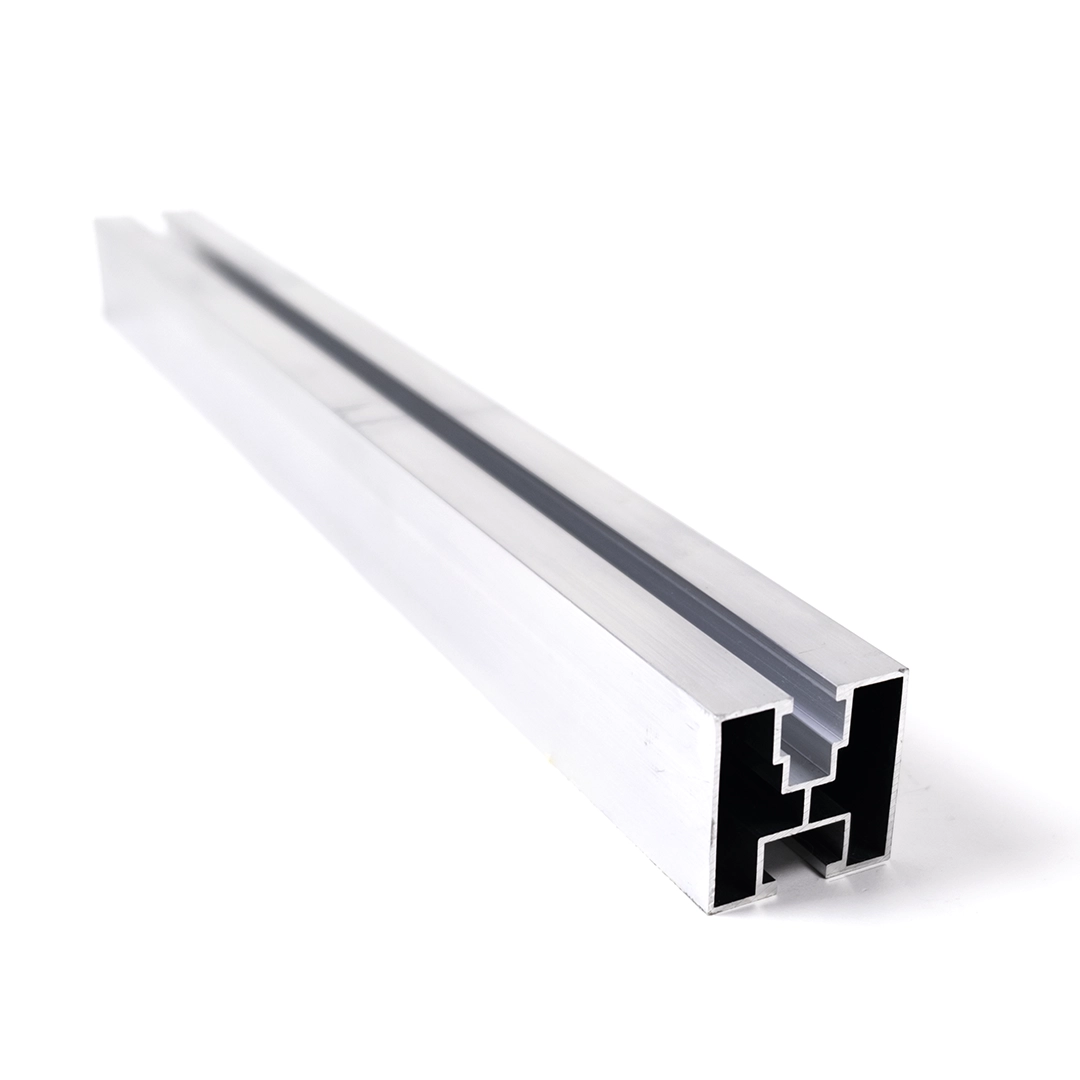

Profil de montaj fotovoltaic 40 × 40 mm
40 × 40 mmSecțiune
195 cm1950 mm
Aluminiu 6060brut
1,2 mmGrosimea peretelui
Videoclipuri despre produsVedeți profilul de aproape și cum se montează elementele sistemului.

La ce folosește

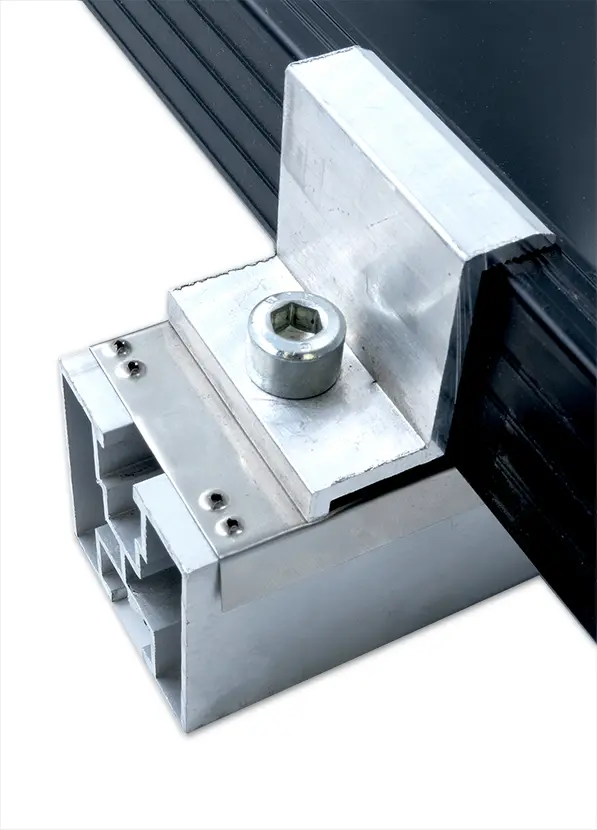

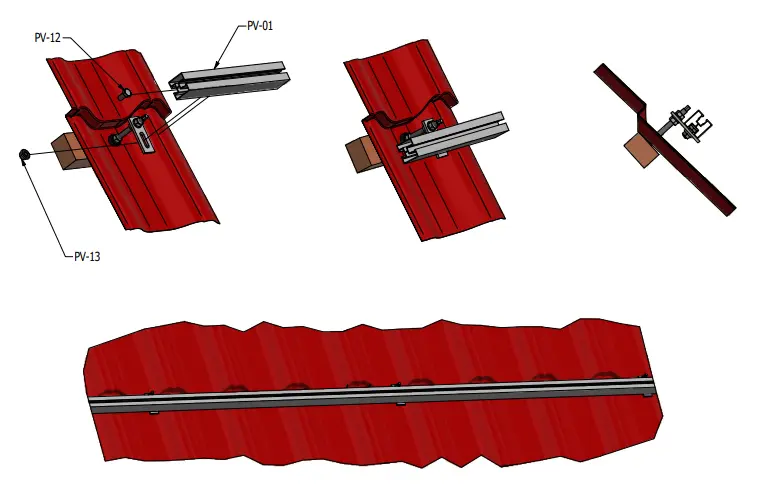

Șină de montaj din aluminiu pentru instalații fotovoltaice. Pe partea superioară a profilului se fixează panourile cu cleme mediane și de capăt; dedesubt profilul se înșurubează de cârlige de acoperiș, adaptoare sau triunghiuri.

  • ✓Montați panouri fotovoltaice pe cârlige de acoperiș, adaptoare sau triunghiuri.
  • ✓Clemele panourilor le fixați cu M8 (canalul superior).
  • ✓Profilul îl prindeți de cârlig sau adaptor cu un șurub cu cap hexagonal M10 (DIN 933) cu piuliță cu flanșă (canalul inferior).
  • ✓Aveți nevoie de lungimea 195 cm – alte lungimi găsiți în tabelul de comparație de mai jos.

Nu confundați profilele

Aveți șuruburi cap ciocan 28/15? Alegeți profilul pentru șuruburi cap ciocan 28/15 – acest profil are canalul inferior pentru șuruburi cu cap hexagonal.

Secțiunea profilului
Desen al secțiunii profilului 40 × 40 mm: lățime 40 mm, înălțime 40 mm, fanta canalului superior 9 mm, fanta canalului inferior 10,8 mm
Mărește secțiunea
Suscanal pentru clemele panourilor (M8)Joscanal pentru capul șurubului hexagonal M10 – cârlige, adaptoare, triunghiuri

Desen schematic, dimensiuni nominale în mm.

Alegerea fixării

Canal superior · fantă 9 mm, cameră 13,5 mmCleme mediane și de capăt pentru panouri – fixare M8
Capul șurubului hexagonal M8 (13 mm) intră în camera de 13,5 mm. Alegeți clemele în funcție de grosimea ramei.
Șurub cu cap hexagonal M10 (DIN 933)Canal inferior · fantă 10,8 mm, lățime 17,5 mmȘurub cu cap hexagonal M10 (DIN 933)
Alegeți lungimea șurubului în funcție de fixare:
șurub M10×20șurub M10×25șurub M10×30
Introduceți capul șurubului în canal de la capătul profilului și glisați-l până la locul de fixare. Pentru cârlige de acoperiș, adaptoare sau triunghiuri.
piuliță cu flanșă M10Piulițăpiuliță cu flanșă M10
Pentru șurubul din canalul inferior.
PrelungireConectori pentru profile – disponibili separat

Date tehnice

Secțiune40 × 40 mm
Lungime1950 mm
Grosimea peretelui1,2 mm
Fanta canalului superior9 mm
Lățimea camerei canalului superior13,5 mm
Fanta canalului inferior10,8 mm
Lățimea canalului inferior17,5 mm
Aliajaluminiu 6060
Finisajbrut (fără acoperire)

Dimensiuni nominale conform fișei tehnice.

Atenție

Distanța dintre suporturi și capacitatea portantă se stabilesc prin calculul structural – ținând cont de încărcarea din zăpadă și vânt și de structura acoperișului.
