Punte trapezoidală din aluminiu H-70 cu EPDM 330 mm – sistem de montaj PV pentru tablă trapezoidală
produs indisponibil
adaugă la lista de dorințe
5
Descriere
Punte trapezoidală din aluminiu H-70 cu EPDM 330 mm – sistem de montaj PV pentru tablă trapezoidală

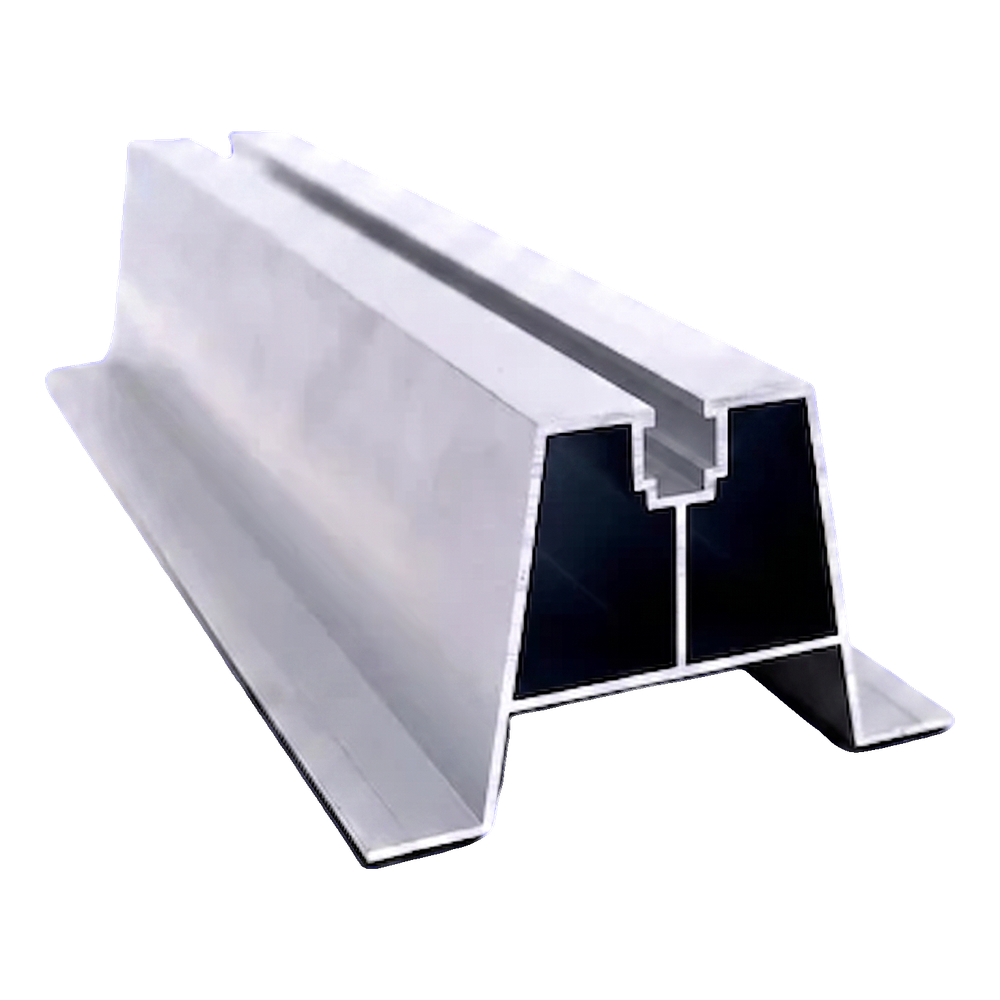

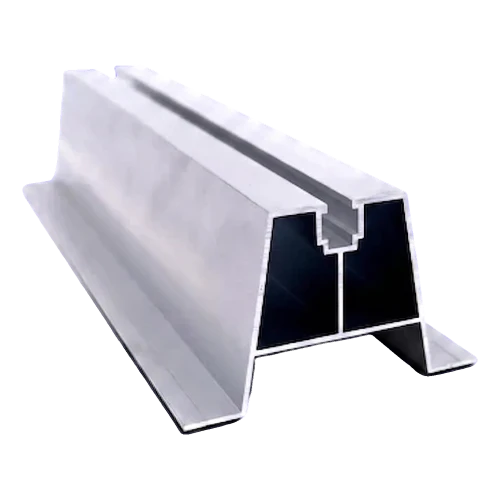

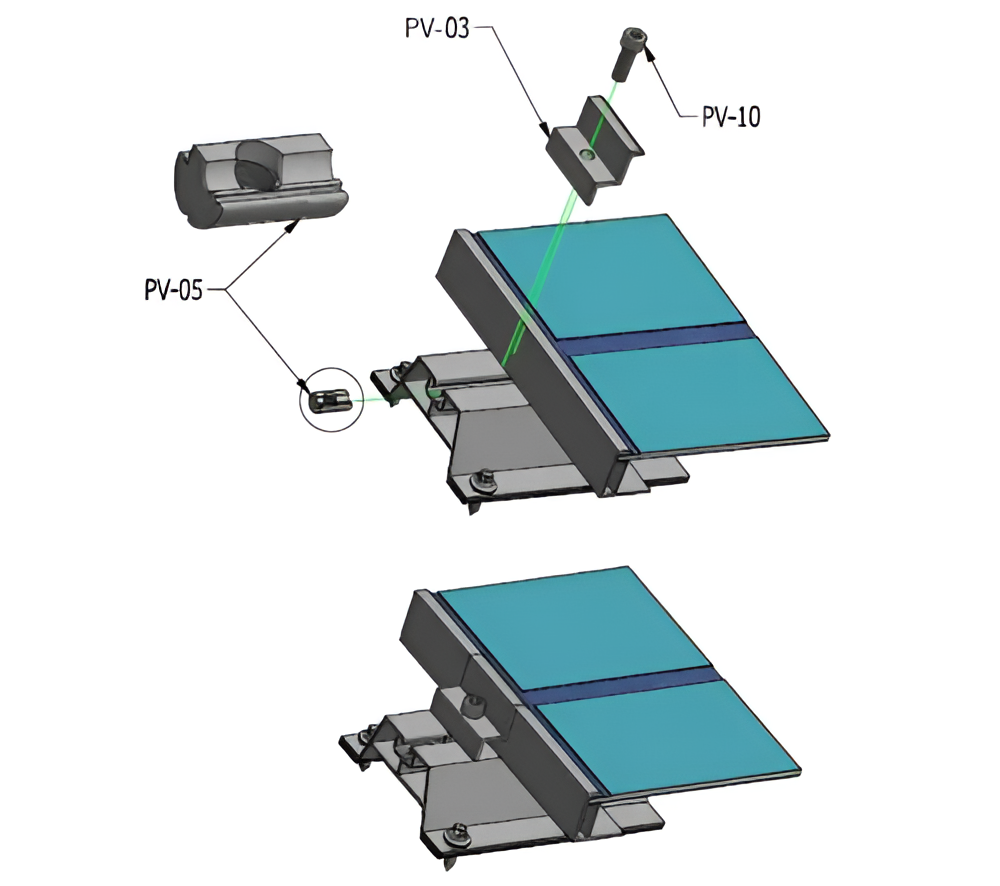

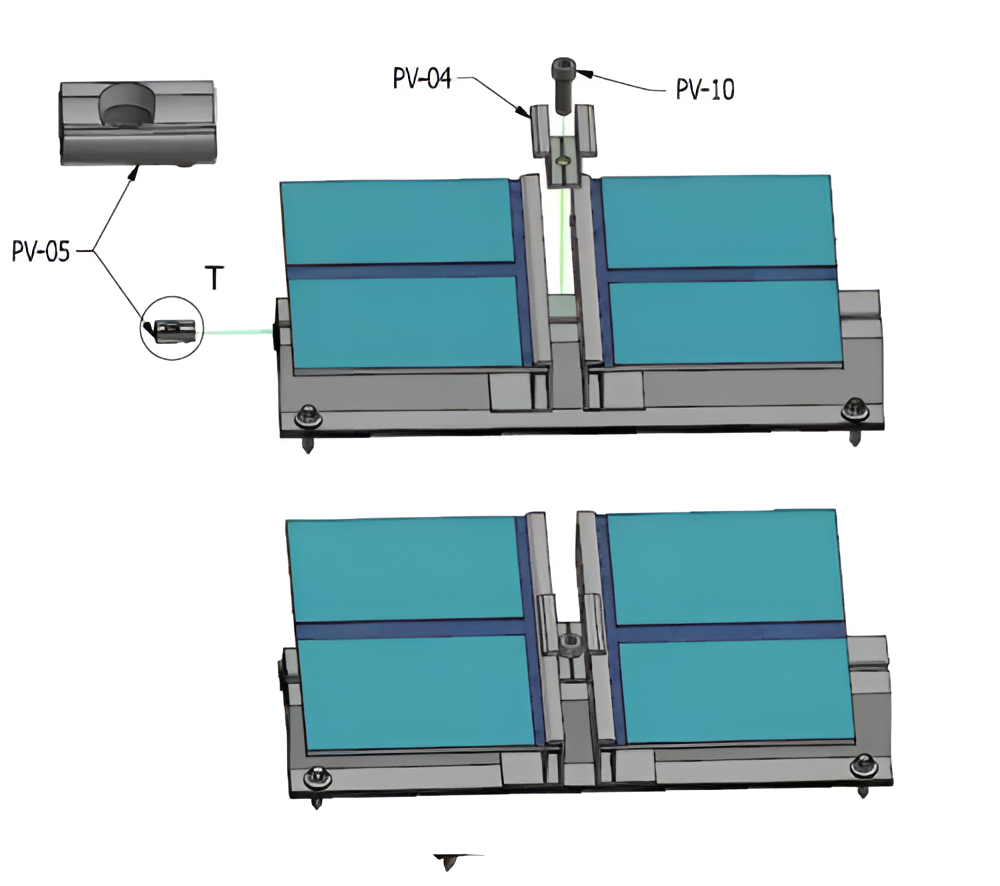

Puntea trapezoidală H-70 cu garnitură EPDM este un profil aluminiu de tip punte, proiectat pentru montarea directă a panourilor fotovoltaice pe acoperișuri acoperite cu tablă trapezoidală. Forma trapezoidală a secțiunii reproduce geometria crestelor tablei, astfel încât profilul se așază stabil pe învelitoarea acoperișului fără a fi necesare șaibe suplimentare de nivelare. Înălțimea profilului asigură o distanță adecvată între modul și suprafața acoperișului, permițând circulația liberă a aerului sub panou — ventilația naturală evacuează eficient căldura, ceea ce se traduce în condiții mai bune de funcționare pentru modulele PV. Canalul superior de montaj permite fixarea clemelor de capăt și centrale cu ajutorul șuruburilor cu locaș hexagonal și piulițelor pătrate, iar găurile pentru șuruburile de fixare a punții pe tablă se execută direct pe acoperiș în timpul montajului, ceea ce permite ajustarea precisă a punctului de ancorare la profilul tablei.
Avantajele punții trapezoidale H-70
- Spațiul de ventilație dintre panou și acoperiș favorizează răcirea naturală a modulelor și limitează scăderea performanței în zilele caniculare
- Garnitura EPDM inclusă protejează învelitoarea acoperișului în punctul de fixare și previne pătrunderea apei sub tablă
- Aliajul de aluminiu 6060 rezistent la coroziune — profilul nu necesită protecție anticorozivă suplimentară și rezistă în condiții exterioare ani de zile
- Compatibilitatea cu clemele centrale și de capăt permite o utilizare universală în diverse configurații de instalație
- Găurile de montaj se execută pe acoperiș — adaptare flexibilă la distanța dintre valurile tablei trapezoidale

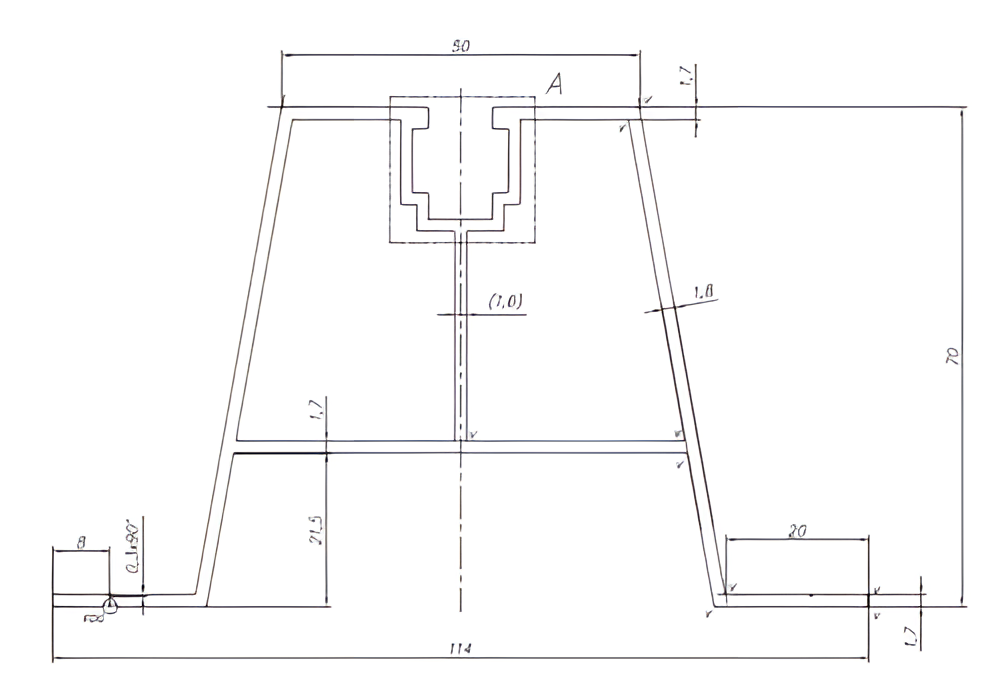

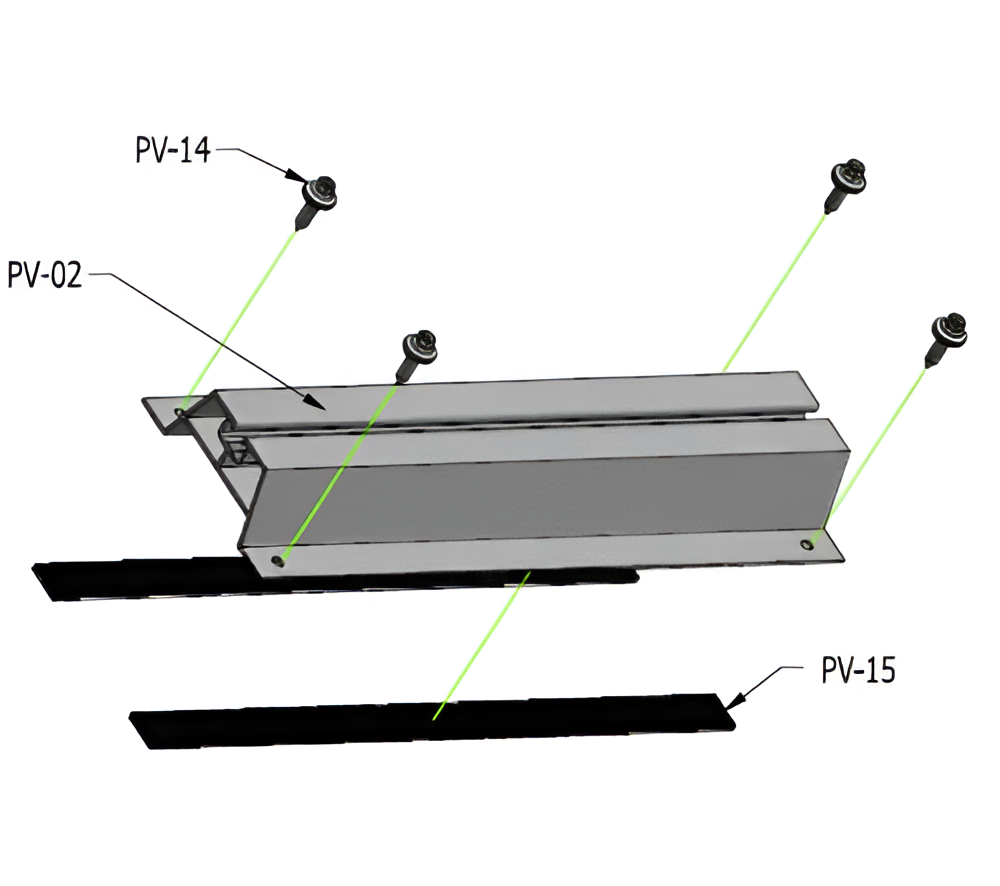

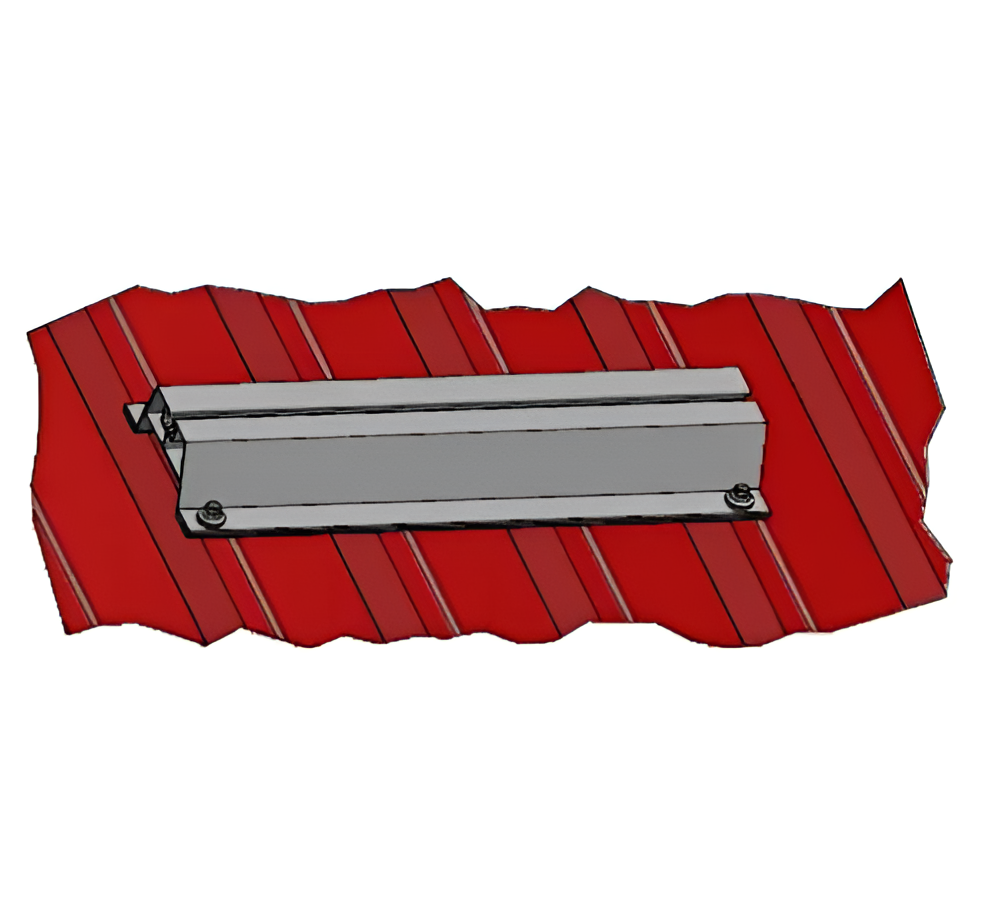

Profilul are o secțiune trapezoidală cu ranforsare internă — două pereți despărțitori verticali rigidizează construcția și transmit sarcinile de la modulele fixate către creasta tablei. În partea superioară a profilului se află canalul de montaj destinat fixării clemelor pentru montarea modulelor fotovoltaice. Baza profilului se sprijină stabil pe crestele tablei trapezoidale, iar garnitura EPDM (vizibilă în schema de montaj) umple neregularitățile și asigură etanșeitatea în punctele de ancorare.
