Descriere
Punte trapezoidală din aluminiu H-40 cu EPDM 330 mm – fixare PV pentru tablă trapezoidală

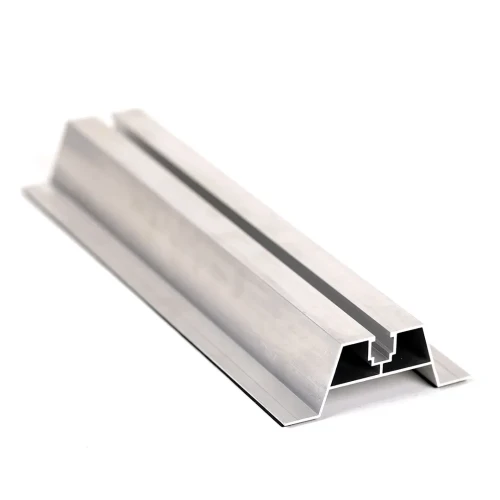

Puntea trapezoidală H-40 cu garnitură EPDM este un profil de punte din aluminiu destinat fixării directe a modulelor fotovoltaice pe acoperișuri acoperite cu tablă trapezoidală. Realizat din aliaj de aluminiu 6060, profilul combină o rezistență ridicată la coroziune cu o bună rezistență mecanică, ceea ce se traduce prin durabilitatea instalației pe întreaga perioadă de exploatare. Profilul se așază pe vârful valului tablei trapezoidale, iar înălțimea sa asigură circulația liberă a aerului sub panou — răcirea naturală a modulelor le îmbunătățește performanța și separă panoul de suprafața încălzită a acoperișului. Canalul superior de montaj permite fixarea clemelor mediane și terminale cu ajutorul șuruburilor cu cap hexagonal și piulițelor pătrate, oferind echipei de instalare flexibilitate în poziționarea modulelor.
Avantaje-cheie pentru instalator
- Garnitură EPDM inclusă — aderență etanșă pe tablă fără materiale de etanșare suplimentare
- Găuri de montaj realizate pe șantier — adaptare liberă a distanței dintre șuruburi la distanța dintre valurile tablei trapezoidale specifice, fără a fi necesară comandarea unor variante pentru diferite profile de acoperiș
- Aluminiu 6060 rezistent la coroziune și factori atmosferici
- Profilul poate fi eloxat, ceea ce asigură protecție suplimentară a suprafeței
- Înălțimea profilului garantează ventilația naturală a modulelor și distanțarea lor de suprafața fierbinte a acoperișului

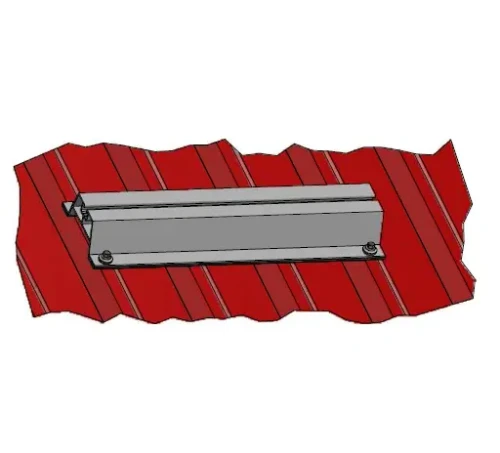

Montaj pe acoperiș din tablă trapezoidală

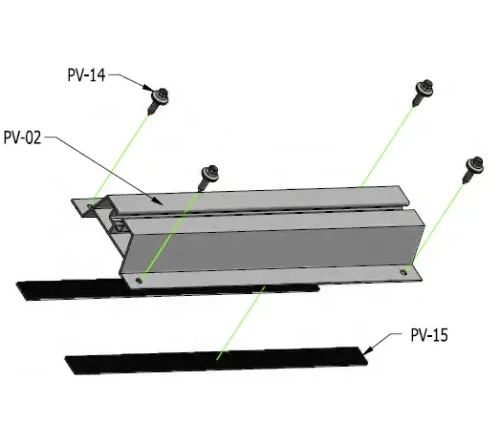

Puntea trapezoidală se așază direct pe vârful valului tablei trapezoidale. Garnitura EPDM asigură o aderență etanșă a profilului la suport și protejează tabla împotriva deteriorării în punctul de fixare. Găurile pentru șuruburile de fixare a profilului pe structura acoperișului se realizează pe șantier — astfel instalatorul adaptează distanța la profilul specific al tablei. Panourile fotovoltaice se fixează în canalul superior al punții cu ajutorul clemelor mediane sau terminale.
Compatibilitate cu sistemul de cleme

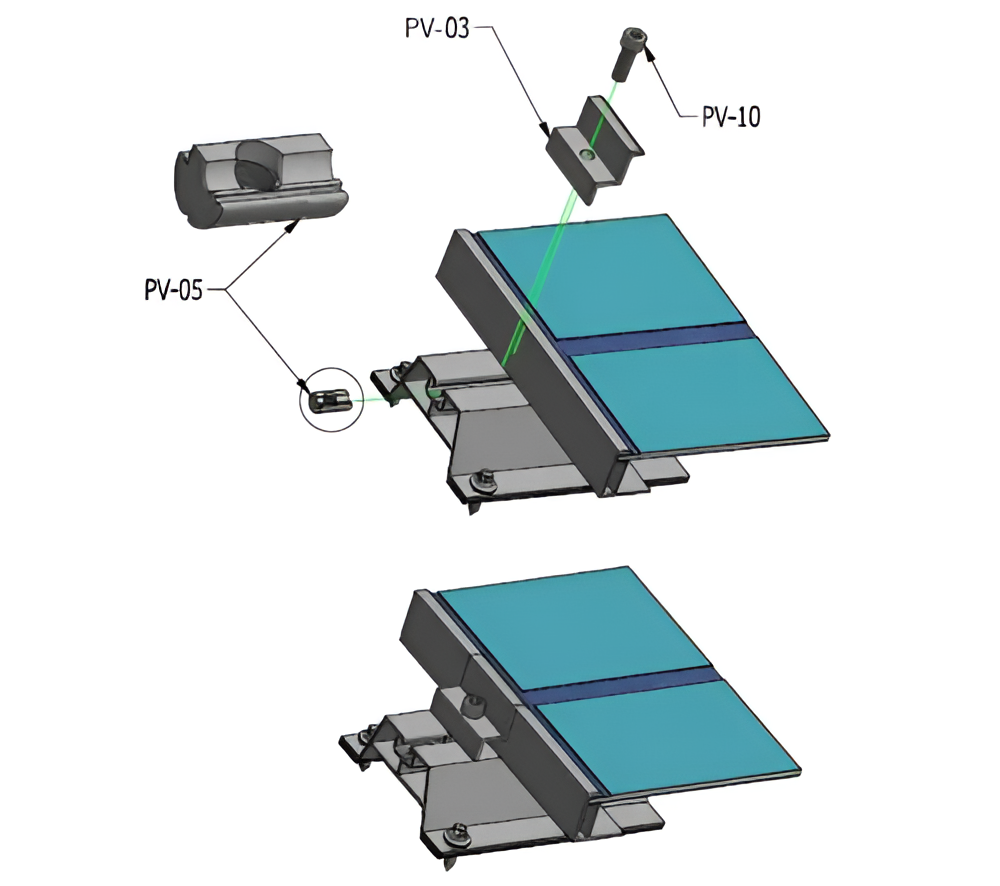

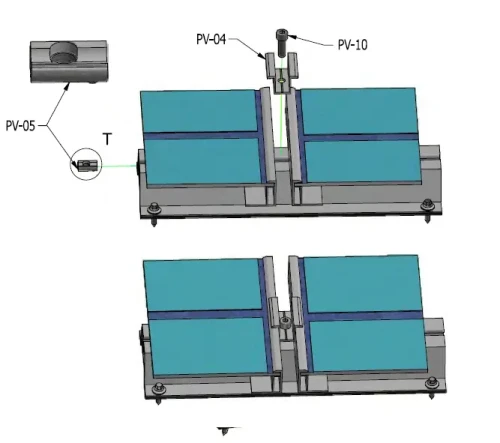

Profilul este compatibil cu o gamă largă de accesorii de montaj. Clemele mediane și terminale se așază în canalul superior al șinei, iar piulițele pătrate cu cap hexagonal le blochează în poziția dorită. Schemele de mai jos prezintă configurații exemplificative folosind cleme terminale și mediane.

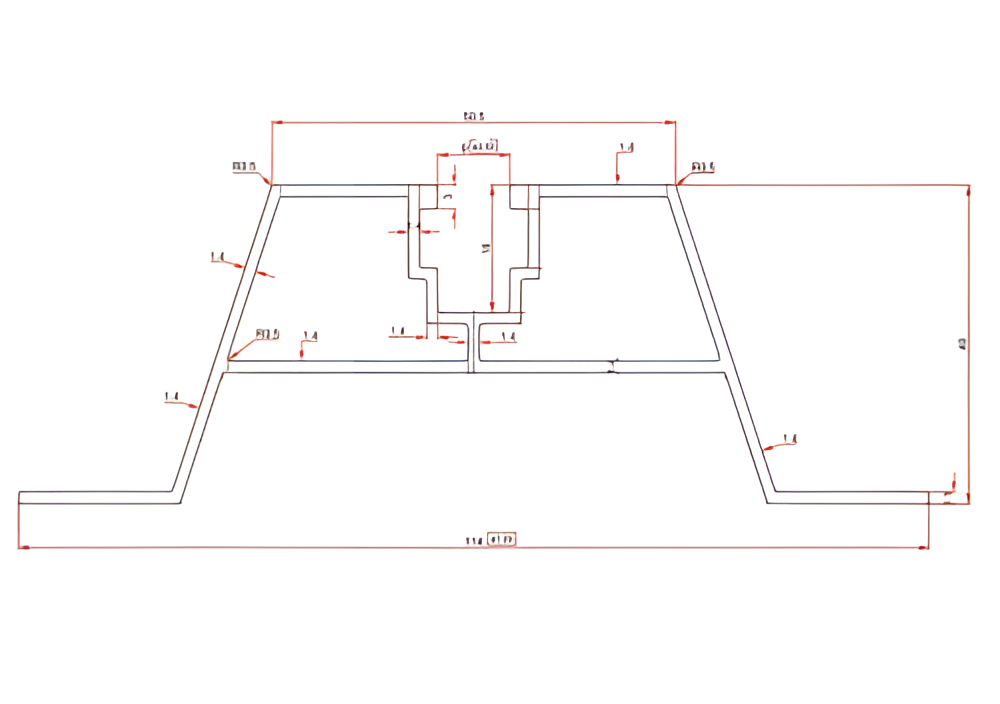

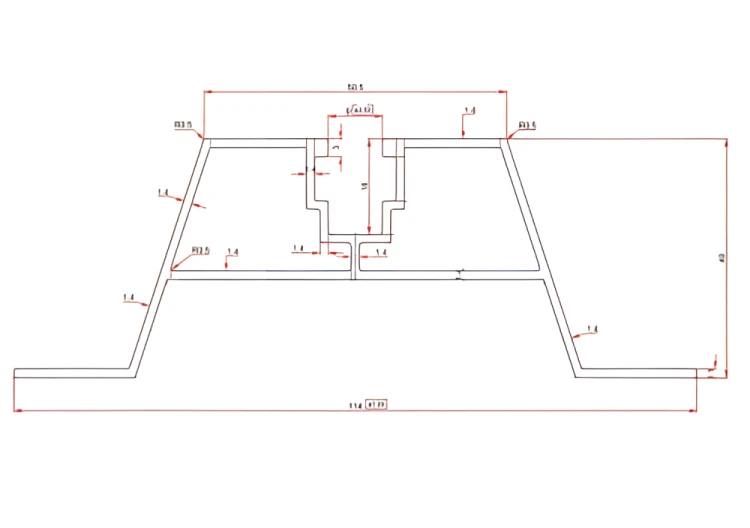

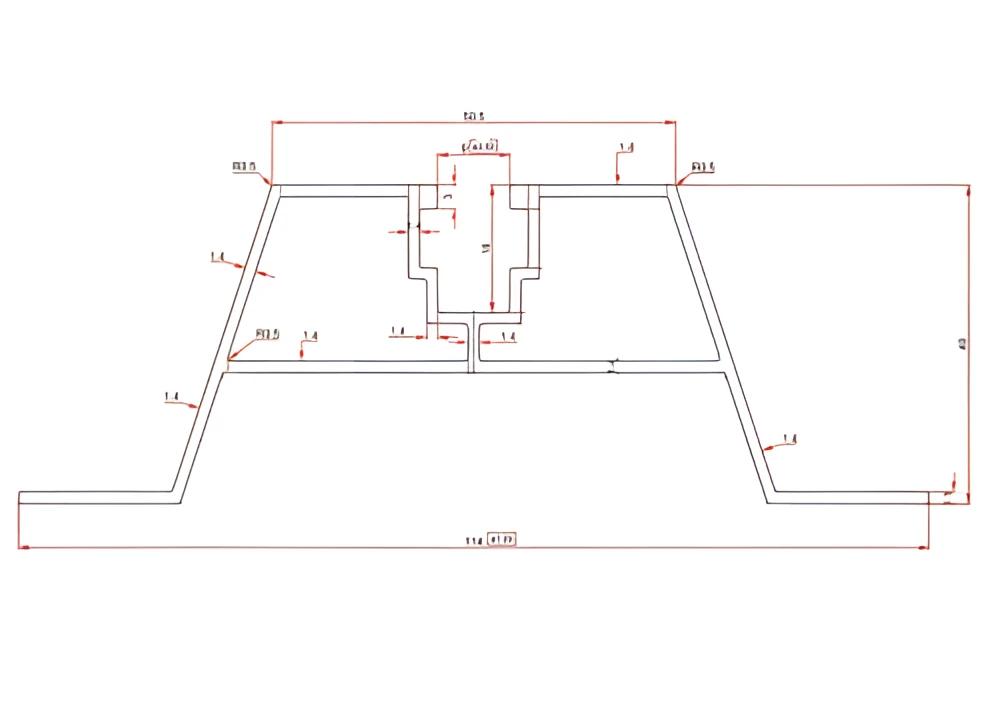

Construcția profilului se bazează pe o secțiune trapezoidală simetrică cu un canal de montaj central în partea superioară. Suprafața mare de contact cu tabla asigură stabilitate, iar grosimea uniformă a pereților garantează o rigiditate adecvată menținând în același timp o greutate redusă. Distribuția uniformă a sarcinilor permite fixarea clemelor în orice punct de-a lungul canalului.
