Profil de aluminiu de montaj PV 40×40 mm – șină 665 cm pentru șuruburi M10

Disponibilitate: În stoc (cantitate mare)

Livrare în: 10 Zile Lucrătoare

Greutate: 5.467 kg

Preț/ buc.: 205,33 Lei 205.33

incl. TVA 21%, excl. costuri de livrare

Preț net/ buc.: (169,70 Lei)

excl. TVA 21%, excl. costuri de livrare

* Opțiuni de Ambalare:

Bucată
Pachet: 16 de Bucăți
Pachet: 174 de Bucăți
Pachet: 348 de Bucăți

cantitate buc.

Total:

produs indisponibil

adaugă la lista de dorințe

* - Câmp obligatoriu

Evaluare:

Furnizor: -

Cod produs: PV-01-01

recomandă unui prieten

Descriere

Profil de aluminiu de montaj PV 40×40 mm – șină 665 cm pentru șuruburi M10

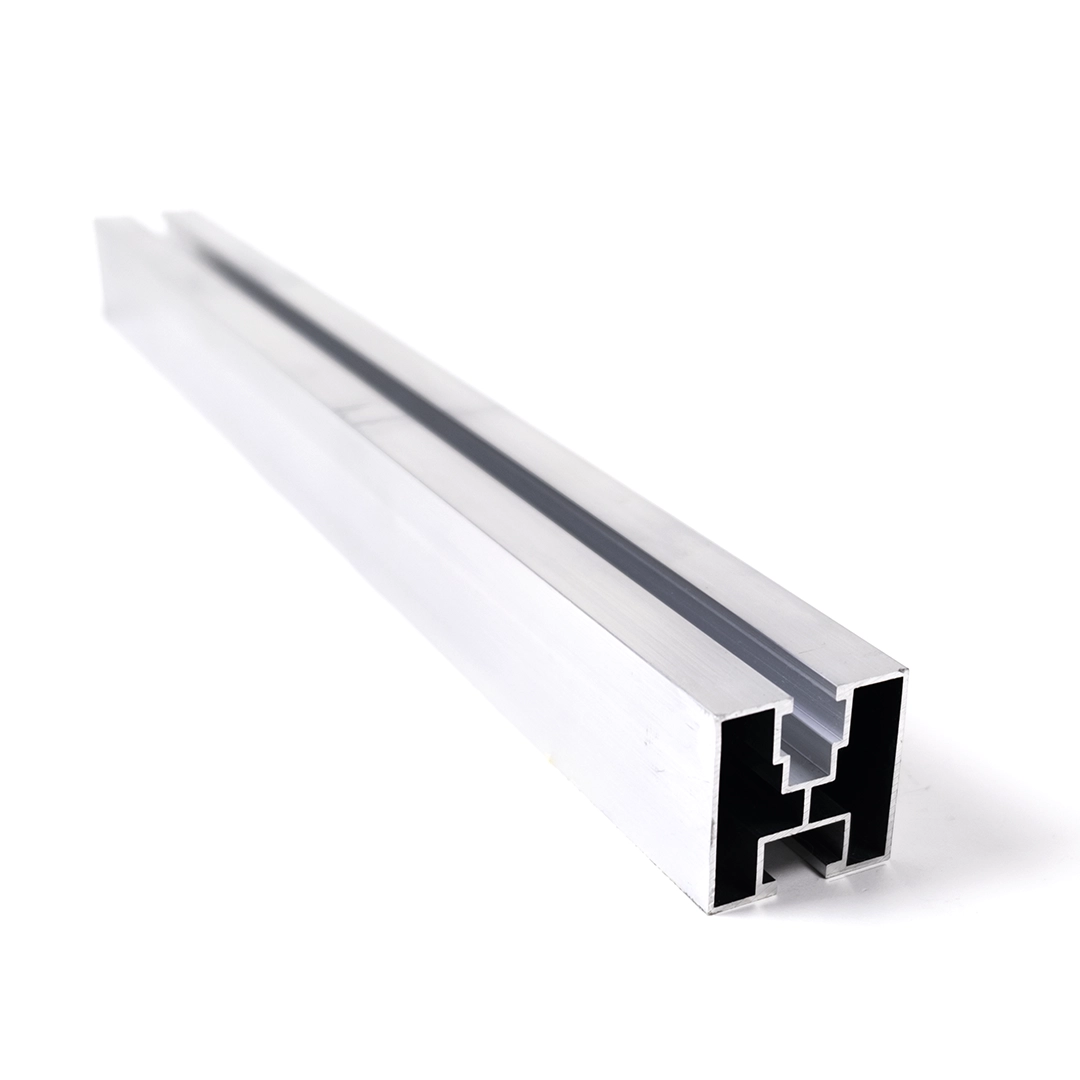

Profil de aluminiu de montaj 40x40 mm cu două canale de șină

Profilul de montaj 40x40 mm cu o lungime de 665 cm este elementul de bază al structurii portante pentru modulele fotovoltaice. Fabricat din aluminiu 6060, combină o masă proprie redusă cu o rezistență mecanică bună și o rezistență completă la coroziune. Construcția cu secțiune cu două canale — cu canalul superior pentru clemele de fixare a panourilor și canalul inferior pentru conectarea la cârligele de acoperiș, adaptoare sau triunghiuri — permite construirea unei subșine complete cu un singur profil. Montajul se bazează pe șuruburi hexagonale M10 DIN 933 în canalul inferior și piulițe pătrate M8 în canalul superior, ceea ce elimină necesitatea forării și accelerează lucrările pe acoperiș. Profilul este disponibil și în variantă anodizată negru, iar lungimea sa poate fi crescută prin utilizarea conectorilor de profile disponibili separat.

Avantaje cheie pentru echipele de montaj

Secțiunea cu două canale de 40x40 mm permite fixarea simultană a clemelor și conectarea la subconstrucție

Compatibilitate cu șuruburi hexagonale M10 DIN 933 și piulițe pătrate M8 — elemente de fixare standard

Aluminiu 6060 rezistent la coroziune, adecvat pentru anodizare și care asigură durabilitate în condiții exterioare

Posibilitatea de îmbinare a profilelor în secțiuni mai lungi cu ajutorul conectorilor dedicați

Grosimea peretelui de 1,2 mm la o masă de doar 0,82 kg/m — construcție ușoară care facilitează transportul pe acoperiș

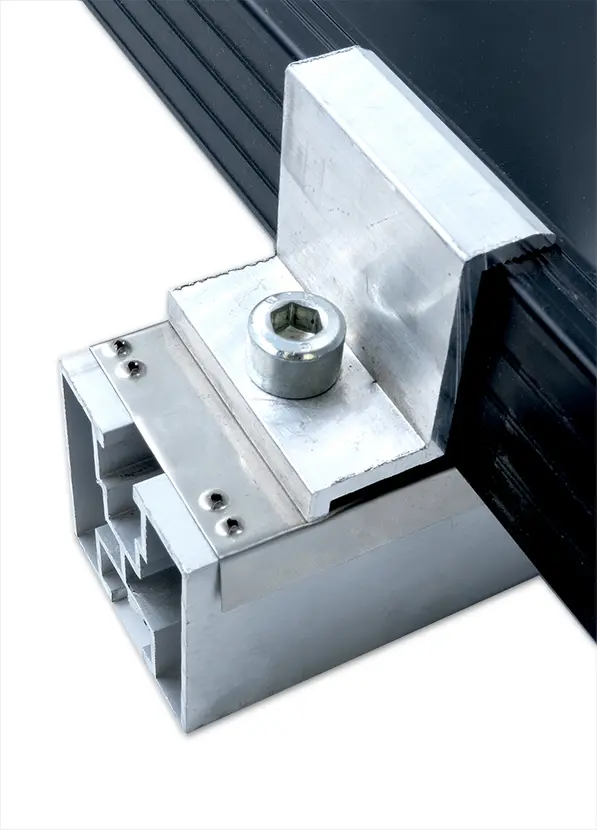

Clemă fixată în canalul superior al profilului de aluminiu 40x40 mm — detaliu de montaj

Canalul superior al șinei cu o lățime a fantei de 10,8 mm acceptă piulițe pătrate M8 folosite pentru fixarea clemelor laterale și centrale. Astfel, panourile fotovoltaice pot fi poziționate în orice punct de-a lungul profilului — fără forare și fără adaptoare suplimentare. Canalul inferior cu o gaură de 9 mm funcționează cu șuruburi hexagonale M10, cu care profilul se conectează la cârligele de acoperiș sau la alte elemente ale subconstrucției. Această configurație face ca întregul sistem să fie complet reglabil și permite poziționarea precisă a profilului în raport cu panta acoperișului.

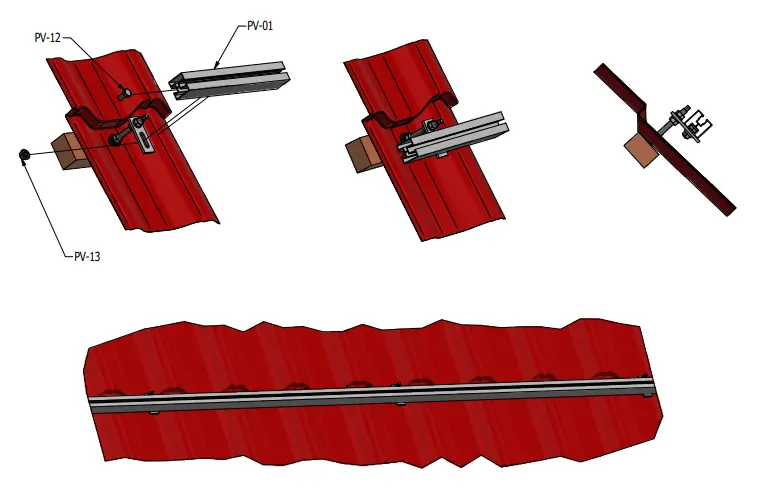

Schemă de montaj a profilului de aluminiu pe un acoperiș acoperit cu țiglă metalică, cu cârlige și cleme

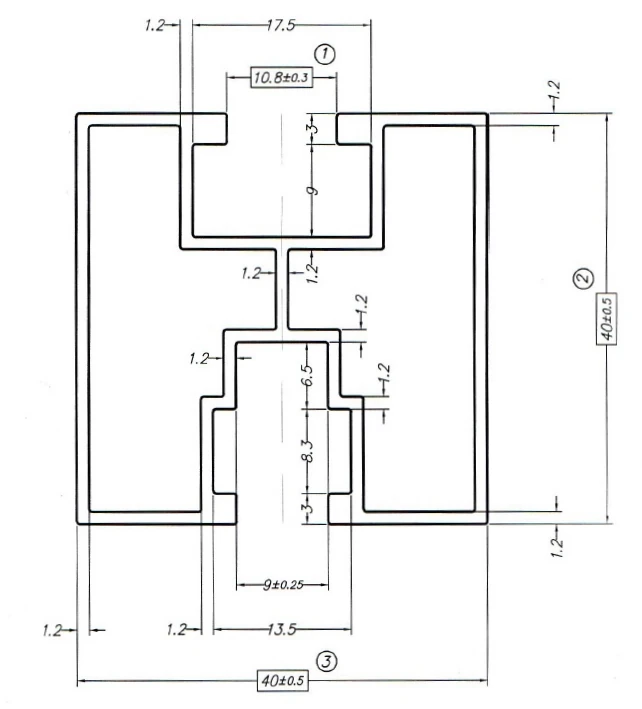

Desen tehnic al secțiunii profilului 40x40 mm cu dimensiunile canalelor și grosimea pereților

Film de prezentare a profilului de montaj din aluminiu 40x40 mm

Film de prezentare a utilizării profilului de montaj PV

Film de prezentare a montajului structurii fotovoltaice cu profil de aluminiu

Dimensiuni

Secțiune (lățime x înălțime)	40 x 40 mm (toleranță +/-0,5 mm)
Lungime	665 cm
Grosimea peretelui	1,2 mm
Masă pe metru	0,82 kg
Lățimea fantei canalului superior	10,8 mm (toleranță +/-0,3 mm)
Lățimea fantei canalului inferior	9 mm (toleranță +/-0,75 mm)

Material și finisaj

Material / aliaj	aluminiu 6060
Finisaj de suprafață	brut (variantă anodizată negru disponibilă separat)
Culoare	argintiu (natural)

Montaj și compatibilitate

Canal de montaj / tip de fantă	superior — cleme PV; inferior — cârlige, adaptoare, triunghiuri
Șuruburi compatibile	canal superior: piuliță pătrată M8; canal inferior: șurub hexagonal M10 DIN 933
Tip de acoperiș / suport	acoperișuri înclinate — țiglă metalică, tablă trapezoidală și altele (cu cârlige corespunzătoare)
Mod de îmbinare	conectori de profile (disponibili separat)

Alți parametri

Variantă anodizată	da (negru, disponibilă separat)
Livrare	FTL (camion complet)

Date tehnice

Lungime [mm]	6650
Profil [mm]	40×40
Tip canelură	Pentru șurub hexagonal
Finisaj	Natural
