Profil de montaj PV din aluminiu 40×40 mm / 625 cm – pentru șuruburi hexagonale M10

Disponibilitate: În stoc (cantitate mare)

Livrare în: 10 Zile Lucrătoare

Greutate: 4.92 kg

Preț/ buc.: 192,93 Lei 192.93

incl. TVA 21%, excl. costuri de livrare

Preț net/ buc.: (159,45 Lei)

excl. TVA 21%, excl. costuri de livrare

* Opțiuni de Ambalare:

Bucată
Pachet: 16 de Bucăți
Pachet: 174 de Bucăți
Pachet: 348 de Bucăți

cantitate buc.

Total:

produs indisponibil

adaugă la lista de dorințe

* - Câmp obligatoriu

Evaluare:

Furnizor: -

Cod produs: PV-01-02

recomandă unui prieten

Descriere

Profil de montaj PV din aluminiu 40×40 mm / 625 cm – pentru șuruburi hexagonale M10

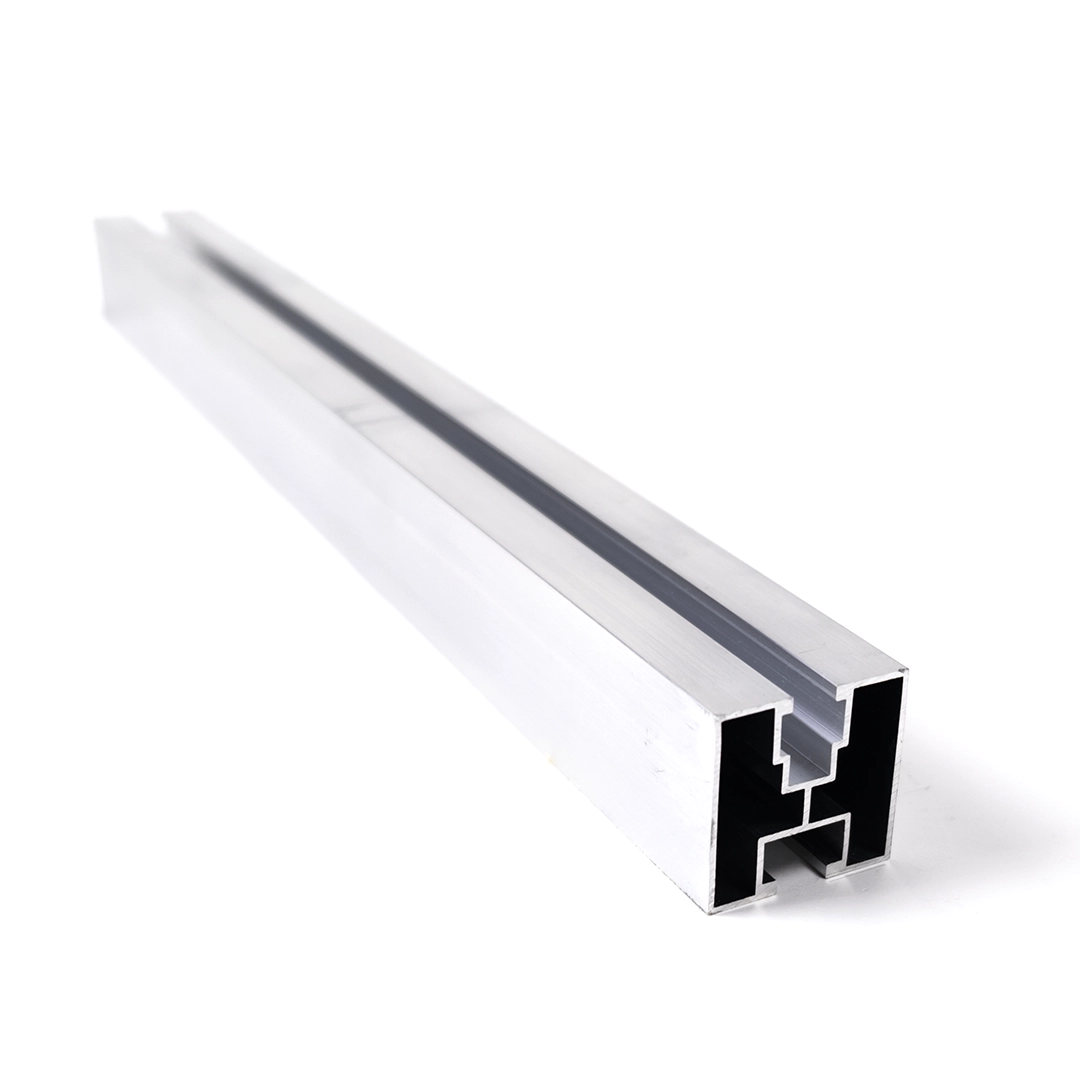

Profil de montaj din aluminiu 40×40 mm cu două canale de șină – vedere din perspectivă

Profilul de montaj PV 40×40 mm cu lungimea de 625 cm este elementul de bază al structurii portante a instalațiilor fotovoltaice pe acoperișuri înclinate. Realizat din aliaj de aluminiu 6060, combină o masă proprie redusă cu o rezistență mecanică bună și o rezistență ridicată la coroziune. Construcția secțiunii cu două canale — cu canalul superior de șină pentru fixarea clemelor modulelor și canalul inferior pentru conectarea la cârligele de acoperiș, adaptoare sau triunghiuri — permite o montare rapidă și sigură a întregului sistem. Profilul este adaptat pentru șuruburi hexagonale M10 DIN 933 în canalul inferior și piulițe pătrate M8 în canalul superior, asigurând compatibilitatea cu clemele centrale și terminale populare disponibile pe piață.

Avantaje esențiale pentru instalator

Secțiunea cu două canale de 40×40 mm permite fixarea independentă a modulelor PV (canal superior) și a substructurii de acoperiș (canal inferior)

Aluminiul 6060 asigură rezistență la coroziune și la factorii atmosferici — profilul este disponibil și în variantă anodizată în negru pentru protecție și estetică suplimentară

Lungimea poate fi extinsă cu ajutorul conectorilor de profile disponibili separat, oferind flexibilitate în proiectarea distanței dintre șine

Grosimea peretelui de 1,2 mm, cu o masă de doar 0,82 kg/m, minimizează încărcarea structurii acoperișului

Aliajul de aluminiu 6060 se pretează la anodizare, asigurând o protecție suplimentară și o finisare decorativă a suprafeței

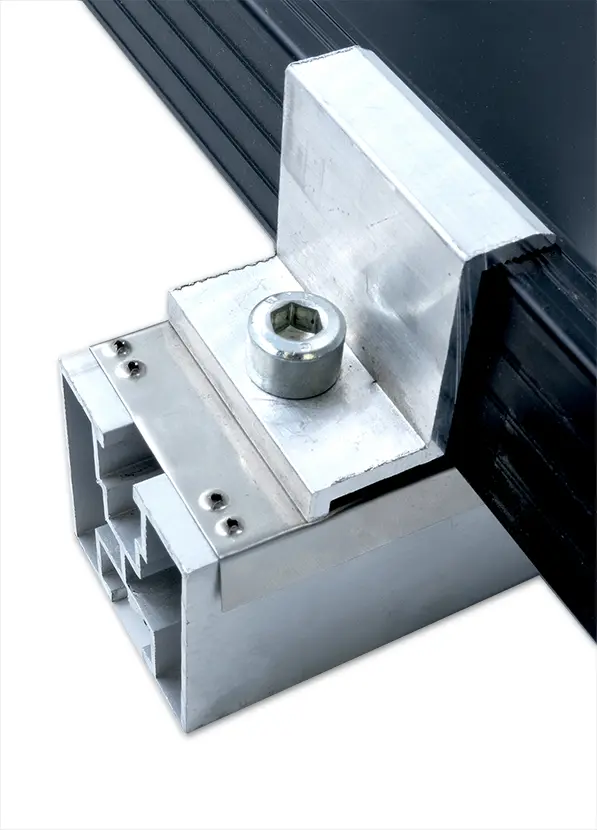

Profil de aluminiu 40×40 cu clemă terminală montată – vedere de detaliu a fixării

Profilul este eficient ca șină portantă în sistemele de montaj pe acoperișuri înclinate acoperite cu țiglă metalică, tablă trapezoidală și alte tipuri de învelitori. Canalul superior de șină primește clemele centrale și terminale, care presează rama modulului fotovoltaic direct pe profil. Canalul inferior servește la conectarea cu cârligele de acoperiș sau adaptoarele fixate pe căpriori. În acest fel, întreaga structură formează un sistem portant stabil și ventilat, care transmite sarcinile din vânt și zăpadă către șarpanta acoperișului.

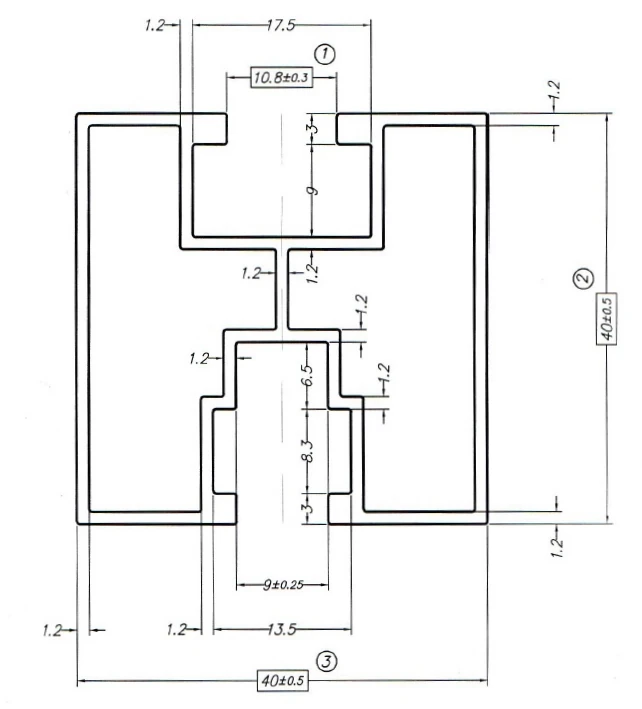

Desen dimensional al secțiunii profilului 40×40 mm cu dimensiunile canalelor și pereților marcate

Secțiune și dimensiuni ale canalelor

Desenul tehnic al secțiunii arată geometria detaliată a profilului. Dimensiunile exterioare sunt 40 ±0,5 × 40 ±0,5 mm. Canalul superior de șină are o lățime a orificiului de 10,8 ±0,3 mm și este adaptat pentru piulițe pătrate M8. Canalul inferior de șină are o lățime a orificiului de 9 ±0,75 mm și o profunzime care permite fixarea șurubului hexagonal M10 DIN 933. Grosimea peretelui este de 1,2 mm pe întreaga circumferință a profilului, ceea ce asigură o distribuție uniformă a tensiunilor menținând în același timp o masă redusă.

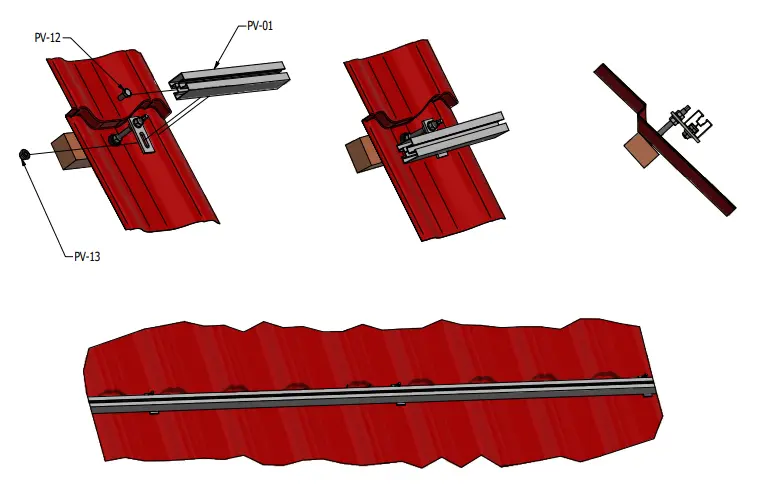

Schemă de montaj a profilului pe acoperiș înclinat cu cârlige de acoperiș și cleme – vedere 3D

Videoclip de prezentare a sistemului de montaj cu profil de aluminiu PV

Videoclip de prezentare a montajului profilului pe structura de acoperiș

Videoclip de prezentare a utilizării profilului într-o instalație fotovoltaică

Dimensiuni

Secțiune (lățime × înălțime)	40 × 40 mm (±0,5 mm)
Lungime	625 cm
Grosime perete	1,2 mm
Masă pe metru	0,82 kg
Lățimea orificiului canalului superior	10,8 ±0,3 mm
Lățimea orificiului canalului inferior	9 ±0,75 mm

Material și finisaj

Material / aliaj	aluminiu 6060
Finisaj de suprafață	brut (varianta anodizată în negru disponibilă separat)

Montaj și compatibilitate

Canal de montaj / tip șanț	dublu — superior (cleme module PV) + inferior (cârlige / adaptoare de acoperiș)
Șuruburi compatibile	canal superior: piuliță pătrată M8; canal inferior: șurub hexagonal M10 DIN 933
Tip de acoperiș / suport	acoperișuri înclinate — țiglă metalică, tablă trapezoidală și alte învelitori cu substructură pe cârlige sau adaptoare
Mod de îmbinare	conectori de profile (disponibili separat) care permit extinderea șinei

Alți parametri

Variantă anodizată	da — disponibilă în variantă anodizată în negru
Livrare	FTL (camion complet)

Date tehnice

Lungime [mm]	6250
Profil [mm]	40×40
Tip canelură	Pentru șurub hexagonal
Finisaj	Natural
