Dacă aveți nevoie să găsiți șuruburile potrivite pentru clema dumneavoastră, ați ajuns unde trebuie! Mai jos veți găsi un tabel util care vă ajută să alegeți șuruburile corecte în funcție de dimensiunea clemei. Dimensiunea clemei depinde de grosimea ramei panoului solar, de aceea alegerea atentă a șuruburilor este esențială.

Cum funcționează împreună clemele și șuruburile?

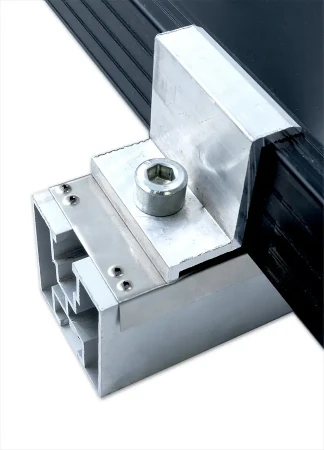

Clemele fixează panoul de profilul de montaj. Clemele de capăt prind marginea exterioară a primului și a ultimului panou dintr-un rând, în timp ce clemele intermediare prind simultan două panouri alăturate. Lungimea șurubului depinde de înălțimea clemei și de baza în care este înșurubat – un profil cu canal T, un profil cu șurub hexagonal sau un pod trapezoidal.

Toate șuruburile din tabel sunt șuruburi cu cap cilindric și locaș hexagonal DIN 912 M8 din oțel inoxidabil A2.

Dimensiunile șuruburilor pentru clemele de capăt și intermediare

Găsiți clema dumneavoastră în prima coloană și citiți dimensiunea șurubului pentru profilul sau podul pe care îl utilizați:

Clemele intermediare H24 utilizează aceleași șuruburi ca clemele de capăt pentru același panou. Pentru clemele intermediare cu profil jos H8, adăugați 15 mm la lungimea șurubului utilizat pentru clema de capăt.

Cleme livrate cu șurub

Unele cleme sunt livrate în set cu șurub și inserție, astfel încât nu este nevoie să selectați separat șuruburile:

• Clemă centrală H25 L50 cu șurub M8x20 și inserție – pentru panouri de 30 mm.
• Clemă centrală H25 L50 cu șurub M8x25 și inserție – pentru panouri de 35 mm.
• Cleme KLIK (tip 2) cu clips de montaj și șurub A2: Clemă de capăt H30 KLIK argintie, Clemă laterală H30 KLIK neagră (pentru panouri cu ramă de 30 mm, compatibilă cu profilele cu șurub hexagonal, cuplu de strângere max. 20 Nm), Clemă intermediară KLIK argintie și Clemă intermediară KLIK neagră.

Cleme negre pentru panouri negre

Pentru modulele complet negre puteți alege cleme cu finisaj negru – anodizate, vopsite sau vopsite în câmp electrostatic – de exemplu Clema de capăt H30 vopsită, Clema de capăt H32 vopsită sau Clema de capăt H40 vopsită electrostatic în negru pentru rame de 40 mm.

Recomandare de bună practică: dacă utilizați cleme anodizate (inclusiv negre), nu uitați de împământare – folosiți șaibe de împământare sau cleme cu pin de împământare. Citiți mai multe în articolul nostru Împământarea pe scurt.

Rezumat

• Alegeți înălțimea clemei în funcție de grosimea ramei panoului.
• Citiți din tabel lungimea șurubului pentru profilul sau podul trapezoidal pe care îl utilizați.
• Clemele intermediare cu profil jos H8 necesită un șurub cu 15 mm mai lung decât clema de capăt.
• Clemele cu șurub și inserție, precum și clemele KLIK, sunt livrate cu șurubul în set.
• Pentru clemele anodizate, asigurați împământarea cu șaibe sau cu cleme cu pin de împământare.
