Șurub metric cu ochi zincat M6×140 mm

Tijă filetată cu ochi închis la capăt – pentru înșurubare într-un filet metric și suspendarea frânghiilor, lanțurilor și elementelor prevăzute cu carabinieră; oțel clasa 5.8, zincat galvanic

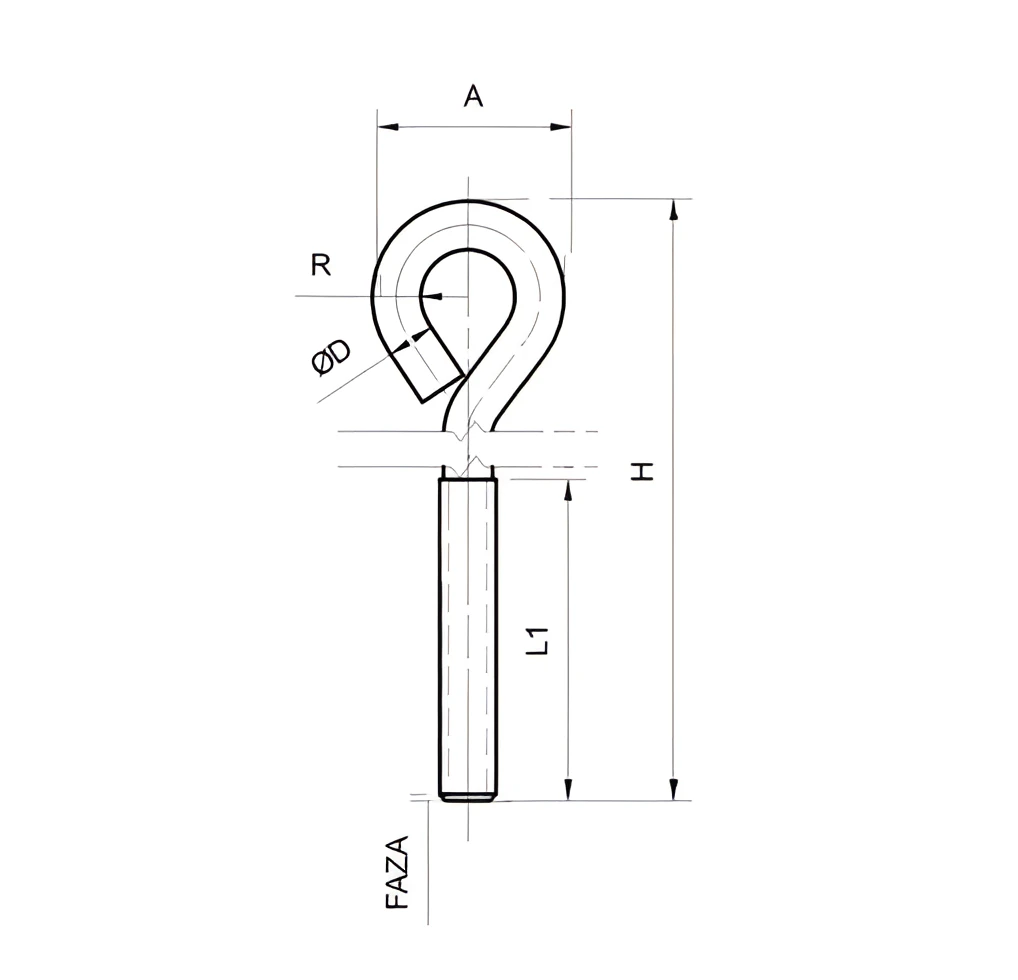

Deschide desenul cotat la dimensiune completă

Despre produs

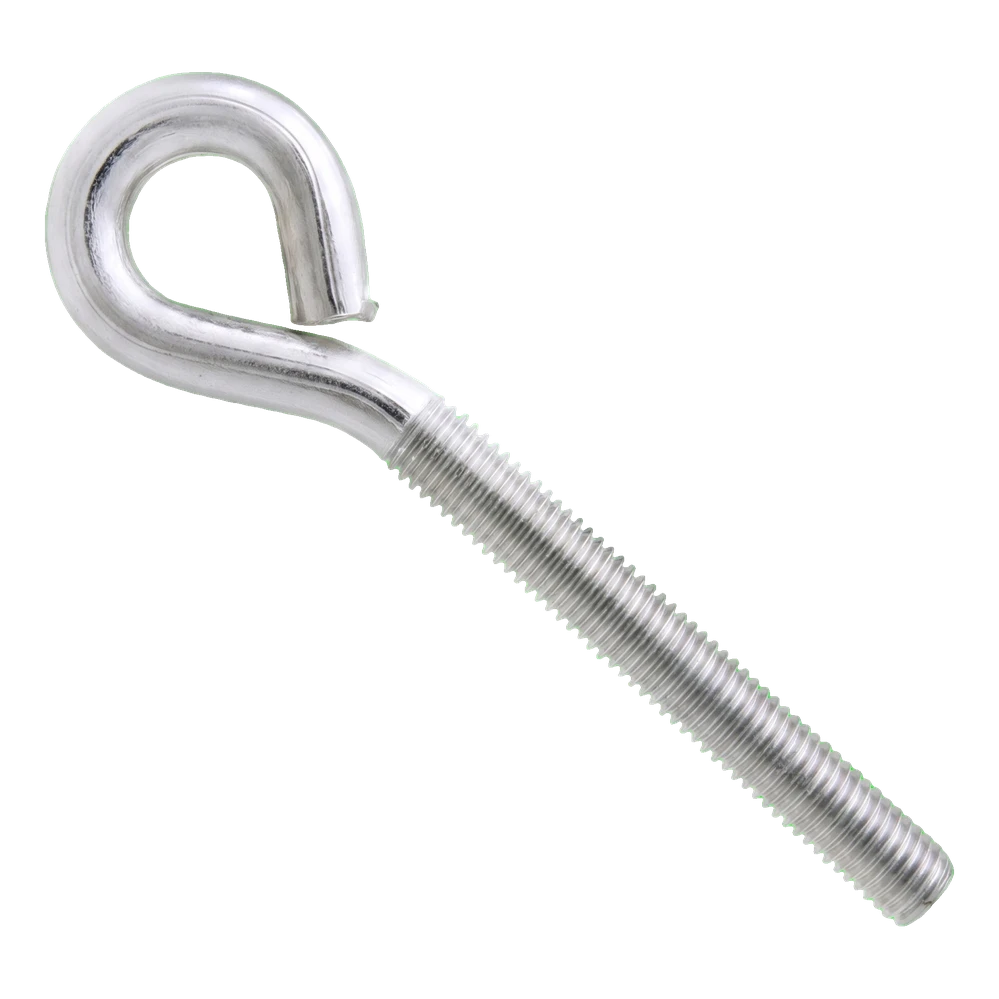

Șurubul metric cu ochi este o tijă filetată cu ochi închis la capăt. Servește la suspendarea frânghiilor, șnururilor, lanțurilor și elementelor prevăzute cu carabinieră. Partea filetată se înșurubează într-un element cu filet interior (bucșa unei ancore, o piuliță sau un orificiu filetat).

Marcajul M6 indică filetul metric al cârligului – bucșa ancorei, piulița sau orificiul filetat trebuie să aibă un filet interior de aceeași dimensiune. Lungimea totală H este de 140 mm și se măsoară de la capătul filetului până la punctul cel mai îndepărtat al părții îndoite. Lungimea disponibilă a filetului L1 este de 111 mm, iar diametrul exterior al părții îndoite Dz este de 20 mm. Acestea sunt valori nominale conform tabelului producătorului. Înșurubați cârligul la adâncimea cerută de elementul conjugat; asigurați filetul care depășește acest element cu o contrapiuliță. După montaj, orientați ochiul în direcția de acțiune a sarcinii și nu aplicați sarcini laterale pe partea îndoită a cârligului.

Materialul de fabricație este oțel, clasa de rezistență 5.8, iar acoperirea este zincare electrolitică. Acoperirea cu zinc protejează oțelul împotriva coroziunii în condiții obișnuite. În cazul contactului cu sare, substanțe chimice sau umiditate permanentă, alegeți varianta de execuție în funcție de condițiile de expunere. Producătorul nu specifică capacitatea portantă a cârligului, iar clasa de rezistență indicată se referă doar la oțel. Sarcina admisibilă depinde de materialul suport și de modul de fixare – aceasta este stabilită prin proiect sau de producătorul ancorei. Nu utilizați cârligul pentru ridicarea sarcinilor sau pentru asigurarea persoanelor.

Dimensiuni

Material și acoperire

Unitate de vânzare

Alegere și montaj

• ✓Alegeți filetul elementului conjugat astfel încât să corespundă cu M6 – ancoră, piuliță sau bucșă cu filet interior.
• ✓Înșurubați cârligul la adâncimea cerută de elementul conjugat (filet disponibil: L1 = 111 mm); asigurați filetul care depășește acest element cu o contrapiuliță.
• ✓După montaj, orientați ochiul în direcția de acțiune a sarcinii; nu aplicați sarcini laterale pe partea îndoită a cârligului.
