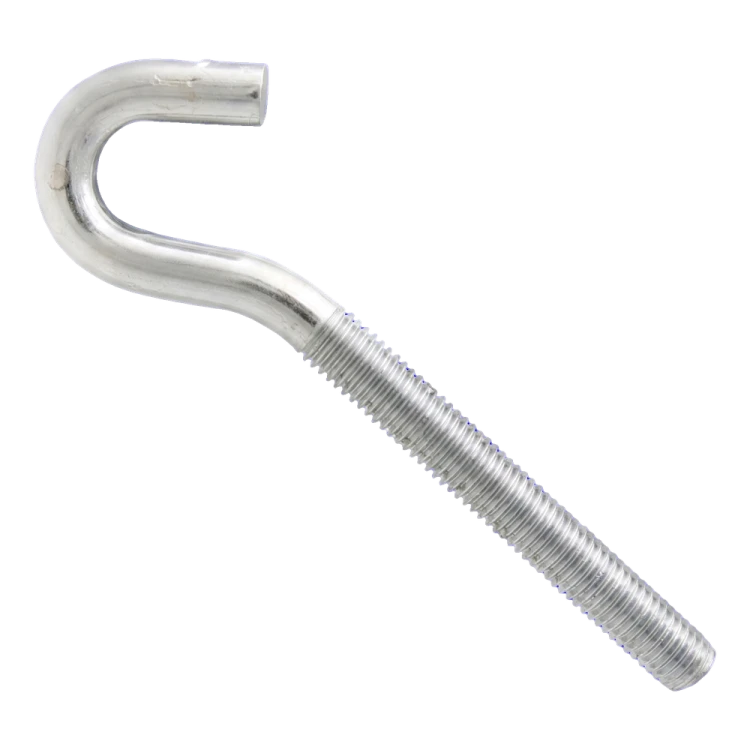

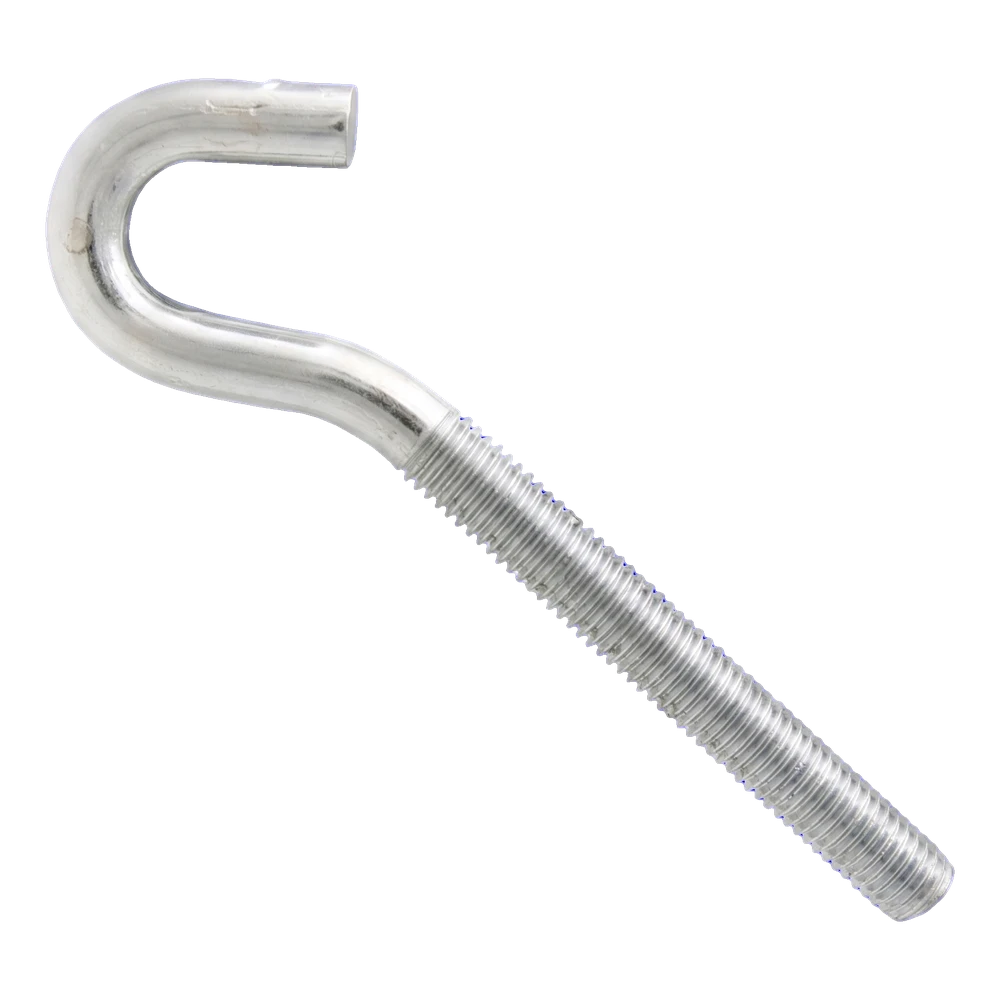

Șurub metric cu cârlig zincat M8×100 mm

Tijă filetată terminată cu un cârlig deschis – pentru înșurubare într-un filet metric și suspendarea rapidă a elementelor; oțel clasa 5.8, zincat galvanic

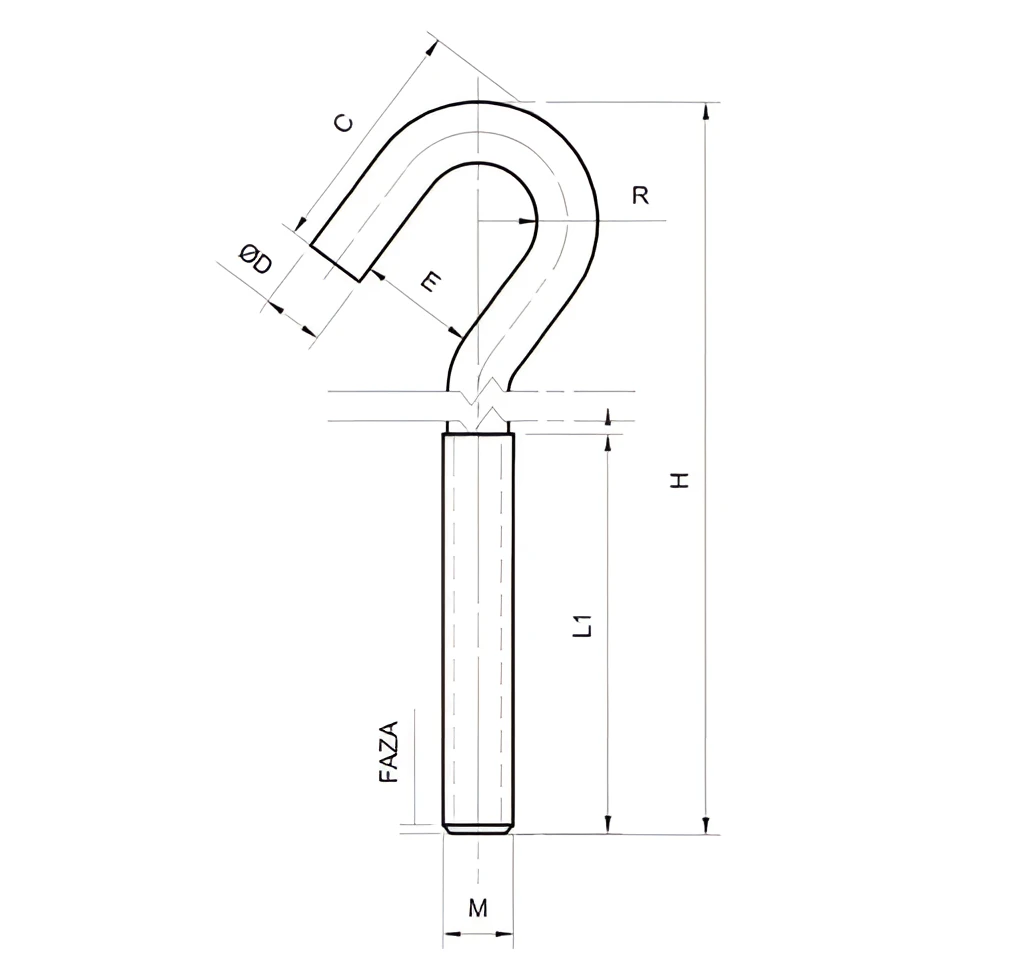

Deschide desenul cotat la dimensiune completă

Despre produs

Șurubul metric cu cârlig este o tijă filetată terminată cu un cârlig deschis. Servește la înșurubarea într-un filet metric și la suspendarea rapidă a elementelor care trebuie să poată fi îndepărtate cu ușurință.

Notația M8 indică filetul cârligului — acesta se potrivește într-un manșon de ancoră, într-o piuliță sau într-o gaură cu același filet interior. Lungimea totală H este de 100 mm și se măsoară de la capătul filetului până la punctul cel mai îndepărtat al porțiunii îndoite. L1 reprezintă lungimea filetului: 60 mm, iar Dz diametrul exterior al îndoirii: 21 mm. Acestea sunt valori nominale conform tabelului producătorului. Înșurubați cârligul până la adâncimea impusă de elementul conjugat și asigurați filetul care depășește elementul cu o contrapiuliță. După montaj, orientați capătul în direcția de acțiune a sarcinii; nu solicitați lateral cârligul în zona îndoirii.

Material: oțel, clasa de rezistență: 5.8, acoperire: zincare electrolitică. Stratul de zinc protejează oțelul împotriva coroziunii în condiții obișnuite. În cazul contactului cu sare, substanțe chimice sau umiditate permanentă, alegeți varianta de execuție în funcție de condițiile de expunere. Producătorul nu indică capacitatea portantă a cârligului — sarcina admisibilă depinde de suport și de modul de fixare și este stabilită prin proiect sau de producătorul ancorei. Nu utilizați cârligul pentru ridicarea sarcinilor sau pentru asigurarea persoanelor.

Dimensiuni

Material și acoperire

Unitate de vânzare

Alegere și montaj

• ✓Alegeți filetul elementului conjugat corespunzător pentru M8 – ancoră, piuliță sau manșon cu filet interior.
• ✓Înșurubați cârligul până la adâncimea impusă de elementul conjugat (filet disponibil: L1 = 60 mm); asigurați filetul care depășește elementul cu o contrapiuliță.
• ✓După montaj, orientați capătul în direcția de acțiune a sarcinii; nu solicitați lateral cârligul în zona îndoirii.
