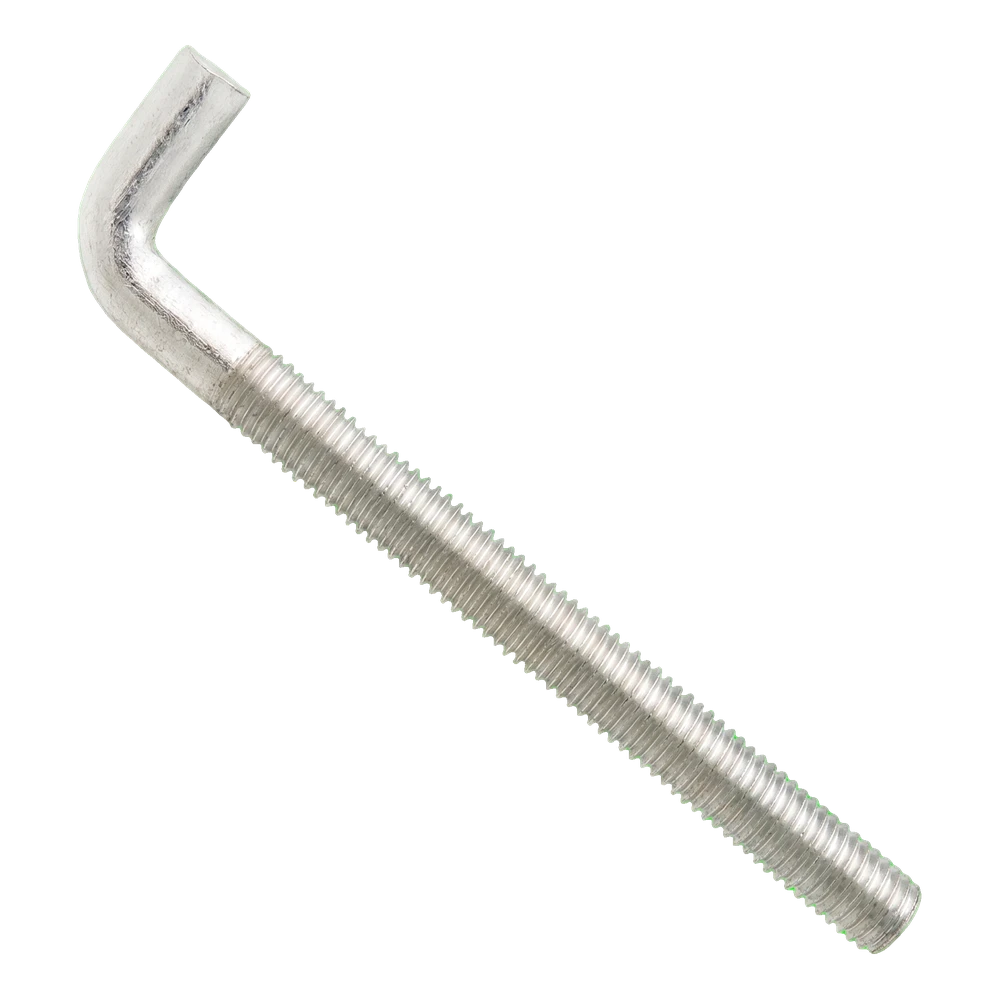

Șurub metric cu cârlig tip L, zincat, M12×215 mm

Tijă filetată cu capăt îndoit în unghi drept – pentru înșurubare într-un filet metric și pentru susținerea sau suspendarea elementelor; oțel clasa 5.8, zincare electrolitică

Deschide desenul cotat la dimensiune completă

Despre produs

Șurubul metric cu cârlig tip L este o tijă filetată cu capăt îndoit în unghi drept. Se utilizează pentru înșurubare într-un element cu filet interior și pentru susținerea sau suspendarea elementelor, de exemplu țevi, șipci și suporturi.

Filetul cârligului are dimensiunea M12 — bucșa ancorei, piulița sau orificiul filetat trebuie să aibă un filet interior de aceeași dimensiune. Lungimea totală H este de 215 mm și se măsoară de la capătul filetului până la punctul cel mai îndepărtat al părții îndoite. Lungimea filetului L1 este de 185 mm, iar lungimea părții îndoite A este de 40 mm. Acestea sunt valori nominale conform tabelului producătorului. Înșurubați cârligul la adâncimea cerută de elementul conjugat și asigurați filetul care depășește acest element cu o contrapiuliță. După montaj, orientați capătul în direcția de acțiune a sarcinii; nu aplicați sarcini laterale pe partea îndoită a cârligului.

Material: oțel, clasa de rezistență: 5.8 (conform datelor producătorului), acoperire: zincare electrolitică. Acoperirea cu zinc protejează oțelul împotriva coroziunii în condiții obișnuite. În cazul contactului cu sare, substanțe chimice sau umiditate permanentă, alegeți varianta de execuție în funcție de condițiile de expunere. Producătorul nu specifică capacitatea portantă a cârligului. Sarcina admisibilă depinde de materialul suport și de modul de fixare — aceasta este stabilită prin proiect sau de producătorul ancorei. Nu utilizați cârligul pentru ridicarea sarcinilor sau pentru asigurarea persoanelor.

Dimensiuni

Material și acoperire

Unitate de vânzare

Alegere și montaj

• ✓Alegeți filetul elementului conjugat corespunzător dimensiunii M12 – ancoră, piuliță sau bucșă cu filet interior.
• ✓Înșurubați cârligul la adâncimea cerută de elementul conjugat (filet disponibil: L1 = 185 mm); asigurați filetul care depășește acest element cu o contrapiuliță.
• ✓După montaj, orientați capătul în direcția de acțiune a sarcinii; nu aplicați sarcini laterale pe partea îndoită a cârligului.
