Șurub cu ochi zincat M22 DIN 580 – oțel C15
Lăsați o recenzie despre produs
Șurub cu ochi DIN 580 M22 din oțel C15, zincat. Diametrul ochiului 72 mm, diametrul orificiului 40 mm, înălțime 71 mm, lungimea filetului 30 mm. Sarcină nominală 1500 kg, sarcină de rupere 8830 kg. Masă 0,463 kg. Punct de ancorare pentru cabluri și lanțuri.
Costurile de livrare nu sunt incluse în preț.
Costurile de livrare nu sunt incluse în preț.
Cod produs: 002-397
Caracteristicile produsului
[PIM] sruby-i-nakretki-z-uchem #1051
- Tip accesoriu Șurub cu ochi
- Tip filet M22
- Sarcină max. [kg] 1500
Descriere
Șurub cu ochi pentru realizarea unui punct de prindere într-un orificiu filetat; ochi cu flanșă, oțel C15 zincat
Despre produs
Șurubul cu ochi servește la realizarea unui punct de prindere pentru cabluri, lanțuri și accesorii într-un orificiu filetat. Are un ochi cu flanșă și un filet care se înșurubează în orificiu. Produsul este conform cu standardul DIN 580.

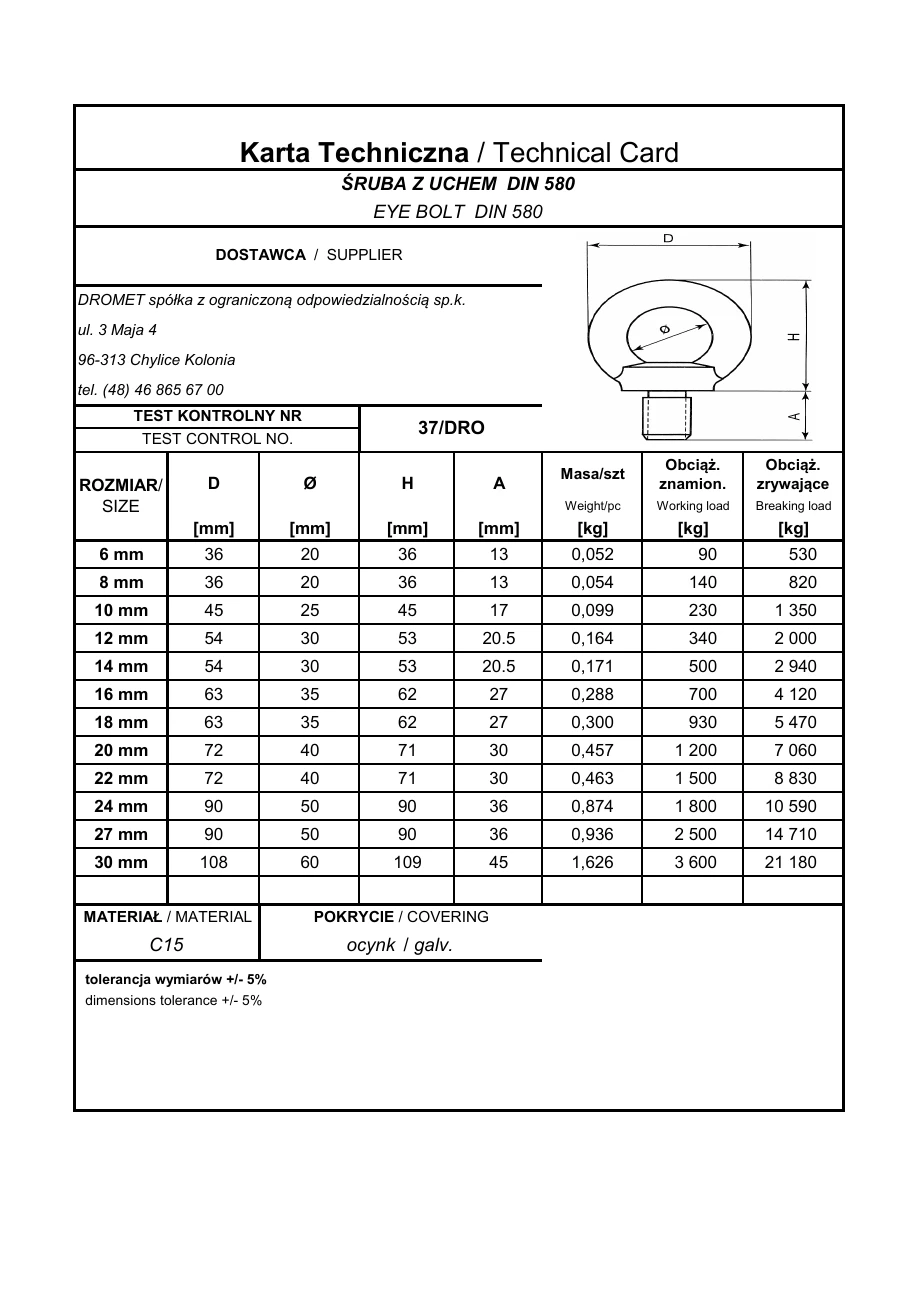

Filetul șurubului este M22 — filetul din orificiu trebuie să fie identic. Lungimea filetului șurubului A este de 30 mm; filetul din orificiu trebuie să aibă cel puțin această lungime. Diametrul exterior al ochiului D este de 72 mm, iar diametrul interior al ochiului Ø este de 40 mm. Înălțimea H este de 71 mm. Acestea sunt valori nominale conform fișei de catalog a producătorului (toleranța dimensională ±5% conform fișei). Înșurubați șurubul până când flanșa se sprijină complet pe suprafață — flanșa trebuie să fie în contact pe întreaga sa suprafață. Înainte de a prinde cablul sau lanțul, poziționați ochiul în planul direcției de solicitare.
Material: oțel C15. Acoperire: zincare. Stratul de zinc protejează oțelul împotriva coroziunii în condiții obișnuite; în cazul contactului cu sare, substanțe chimice sau umiditate permanentă, alegeți materialul în funcție de condițiile de expunere. Sarcina nominală de 1500 kg, conform fișei de catalog a producătorului, se referă la elementul înșurubat corect. La tracțiunea sub un unghi față de axă, sarcina admisibilă este mai mică, iar sarcina de lucru pentru o anumită utilizare este stabilită prin proiect. Sarcina de rupere este de 8830 kg și nu este sarcina de lucru. Nu utilizați elementul pentru ridicarea persoanelor.
Alegere și montaj
- ✓Verificați filetul din orificiu: trebuie să corespundă filetului șurubului M22 și să aibă o lungime de cel puțin 30 mm.
- ✓Înșurubați șurubul până când flanșa se sprijină complet pe suprafață – flanșa trebuie să fie în contact pe întreaga sa suprafață.
- ✓Înainte de a prinde cablul sau lanțul, poziționați ochiul în planul direcției de solicitare.
Important
Sarcina nominală conform fișei se referă la elementul înșurubat corect; la solicitarea sub un unghi, aceasta este mai mică. Nu utilizați elementul pentru ridicarea persoanelor. Sarcina de lucru pentru o anumită utilizare este stabilită prin proiect.
