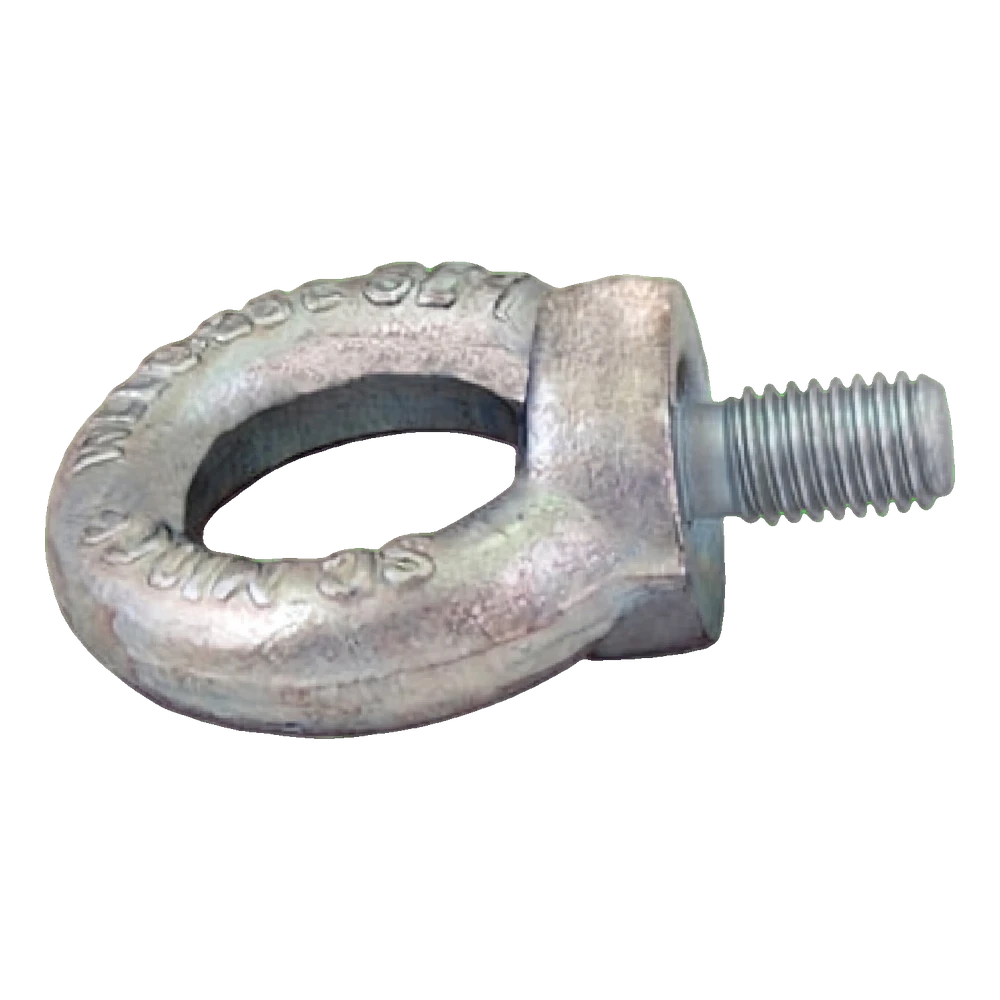

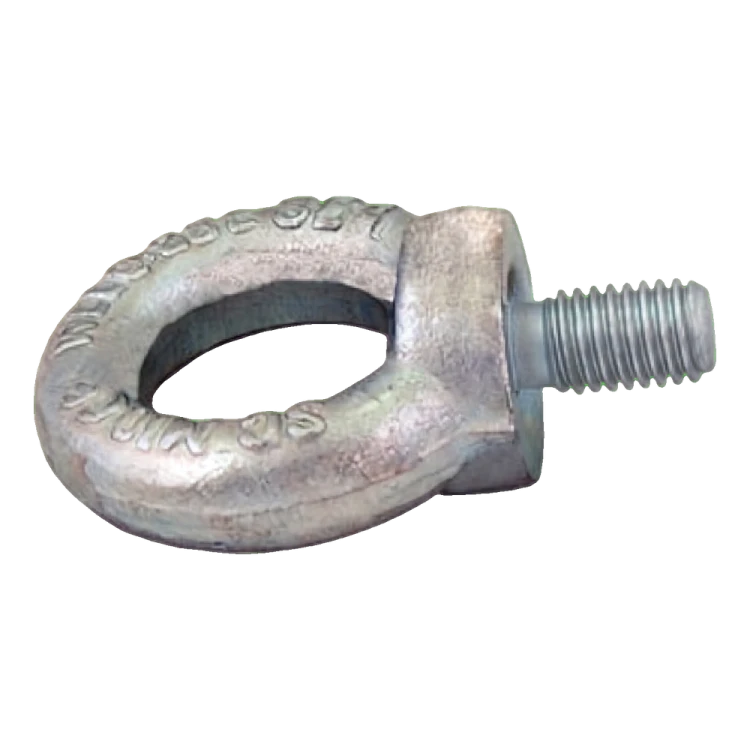

Șurub cu ochi zincat M10 DIN 580 – oțel C15
Lăsați o recenzie despre produs
Șurub cu ochi DIN 580 M10 din oțel C15, zincat. Diametru exterior al ochiului 45 mm, diametru interior 25 mm, înălțime 45 mm, lungimea filetului 17 mm. Sarcină nominală 230 kg, sarcină de rupere 1350 kg. Masă 0,099 kg. Punct de ancorare pentru cabluri și lanțuri.
Costurile de livrare nu sunt incluse în preț.
Costurile de livrare nu sunt incluse în preț.
Cod produs: 002-393
Caracteristicile produsului
[PIM] sruby-i-nakretki-z-uchem #1051
- Tip accesoriu Șurub cu ochi
- Tip filet M10
- Sarcină max. [kg] 230
Descriere
Șurub cu ochi pentru realizarea unui punct de prindere într-un orificiu filetat; ochi cu flanșă, oțel C15 zincat
Despre produs
Șurubul cu ochi servește la realizarea unui punct de prindere pentru cabluri, lanțuri și accesorii într-un orificiu filetat. Are un ochi cu flanșă și un filet care se înșurubează în orificiu. Produsul este conform cu standardul DIN 580.

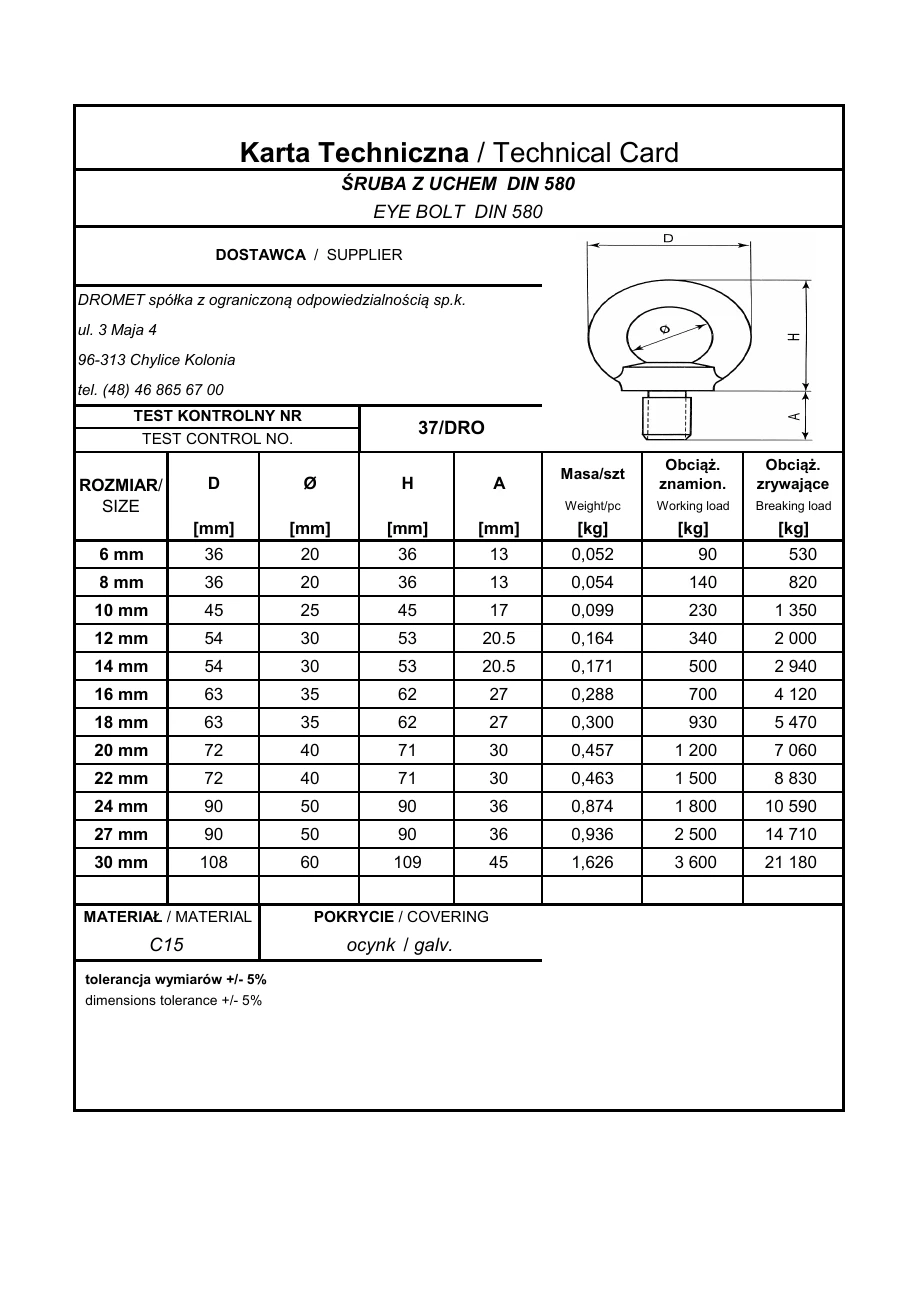

Filetul șurubului este M10 — filetul din orificiu trebuie să fie identic. Lungimea filetului șurubului A este de 17 mm; filetul din orificiu trebuie să aibă cel puțin această lungime. Diametrul exterior al ochiului D este de 45 mm, iar diametrul interior al ochiului Ø este de 25 mm. Înălțimea H este de 45 mm. Acestea sunt valori nominale conform fișei de catalog a producătorului (toleranța dimensională ±5% conform fișei). Înșurubați șurubul până când flanșa se sprijină complet pe suprafață — flanșa trebuie să fie în contact pe întreaga sa suprafață. Înainte de a prinde cablul sau lanțul, poziționați ochiul în planul direcției de solicitare.
Material: oțel C15. Acoperire: zincare. Stratul de zinc protejează oțelul împotriva coroziunii în condiții obișnuite; în cazul contactului cu sare, substanțe chimice sau umiditate permanentă, alegeți materialul în funcție de condițiile de expunere. Sarcina nominală de 230 kg, conform fișei de catalog a producătorului, se referă la elementul înșurubat corect. La tracțiunea sub un unghi față de axă, sarcina admisibilă este mai mică, iar sarcina de lucru pentru o anumită utilizare este stabilită prin proiect. Sarcina de rupere este de 1350 kg și nu este sarcina de lucru. Nu utilizați elementul pentru ridicarea persoanelor.
Alegere și montaj
- ✓Verificați filetul din orificiu: trebuie să corespundă filetului șurubului M10 și să aibă o lungime de cel puțin 17 mm.
- ✓Înșurubați șurubul până când flanșa se sprijină complet pe suprafață – flanșa trebuie să fie în contact pe întreaga sa suprafață.
- ✓Înainte de a prinde cablul sau lanțul, poziționați ochiul în planul direcției de solicitare.
Important
Sarcina nominală conform fișei se referă la elementul înșurubat corect; la solicitarea sub un unghi, aceasta este mai mică. Nu utilizați elementul pentru ridicarea persoanelor. Sarcina de lucru pentru o anumită utilizare este stabilită prin proiect.
