Suport trapez din aluminiu H100 L330 cu garnitură EPDM 2 mm pentru montaj PV
produs indisponibil
adaugă la lista de dorințe
0
Descriere

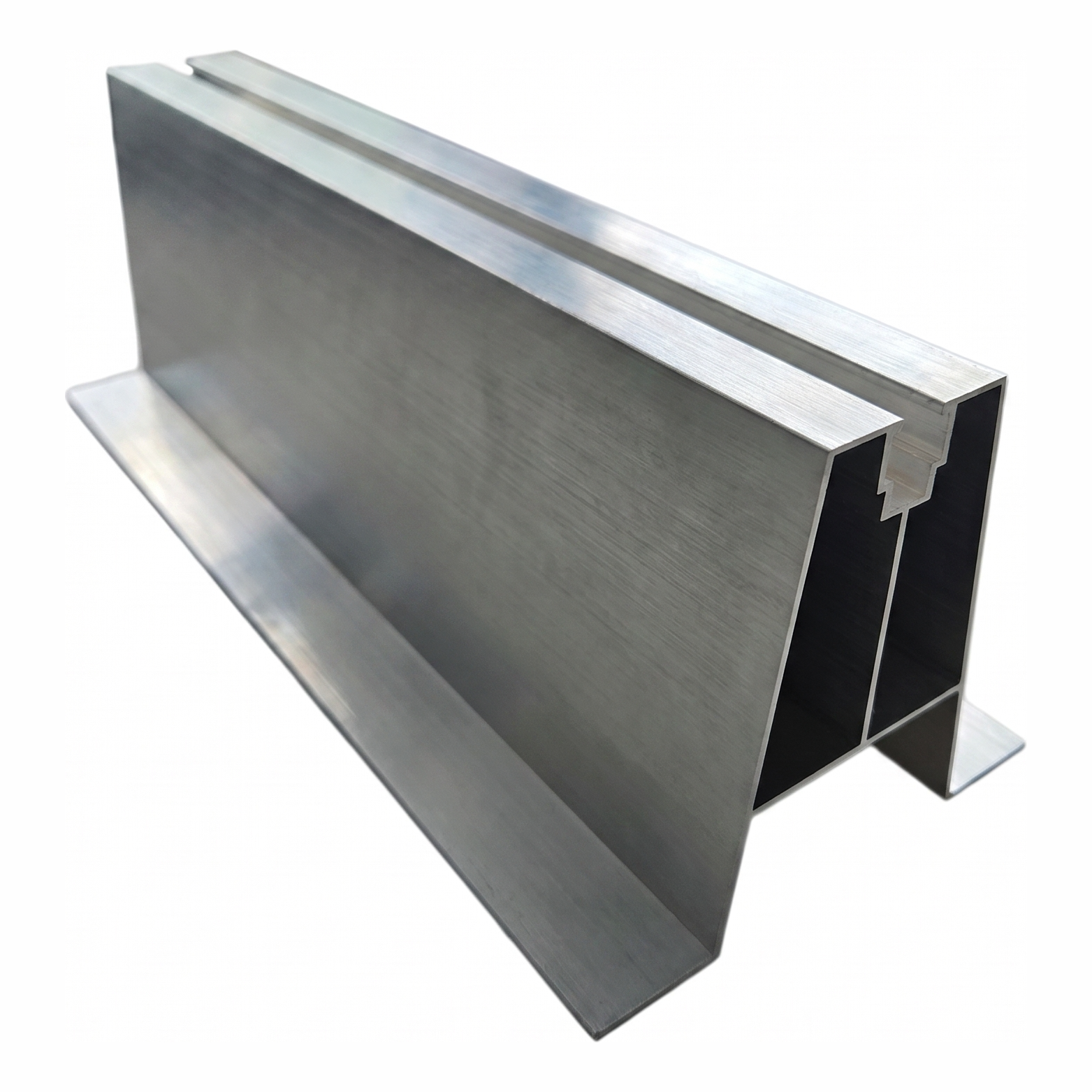

Conector trapezoid din aluminiu H100 L330 cu garnitură EPDM 2 mm pentru montaj PV
Conectorul trapezoid din aluminiu H100 L330 este un adaptor de acoperiș gata de utilizare, destinat fixării structurilor fotovoltaice pe acoperișuri acoperite cu tablă trapezoidală. Datorită garniturii din fabrică EPDM cu grosimea de 2 mm, conectorul asigură o aderență etanșă la valul tablei, eliminând necesitatea etanșării suplimentare și accelerând semnificativ montajul.
Profilul este fabricat din aluminiu cu finisaj anodizat standard, ceea ce garantează o rezistență ridicată la coroziune și durabilitate pe termen lung în condiții exterioare. Forma trapezoidală a secțiunii transversale reproduce perfect geometria tablelor de acoperiș populare — conectorul se sprijină stabil pe crestele valului, transferând sarcinile uniform pe substructura acoperișului.
Partea superioară a profilului este echipată cu un canal de montaj cu lățimea deschiderii de 9 mm și adâncimea de 16 mm, permițând fixarea rapidă a șinelor de montaj sau a clemelor cu ajutorul șuruburilor tip cârlig sau al piulițelor tip T. Această soluție permite poziționarea flexibilă a elementelor structurii PV fără necesitatea găuririi unor orificii suplimentare.

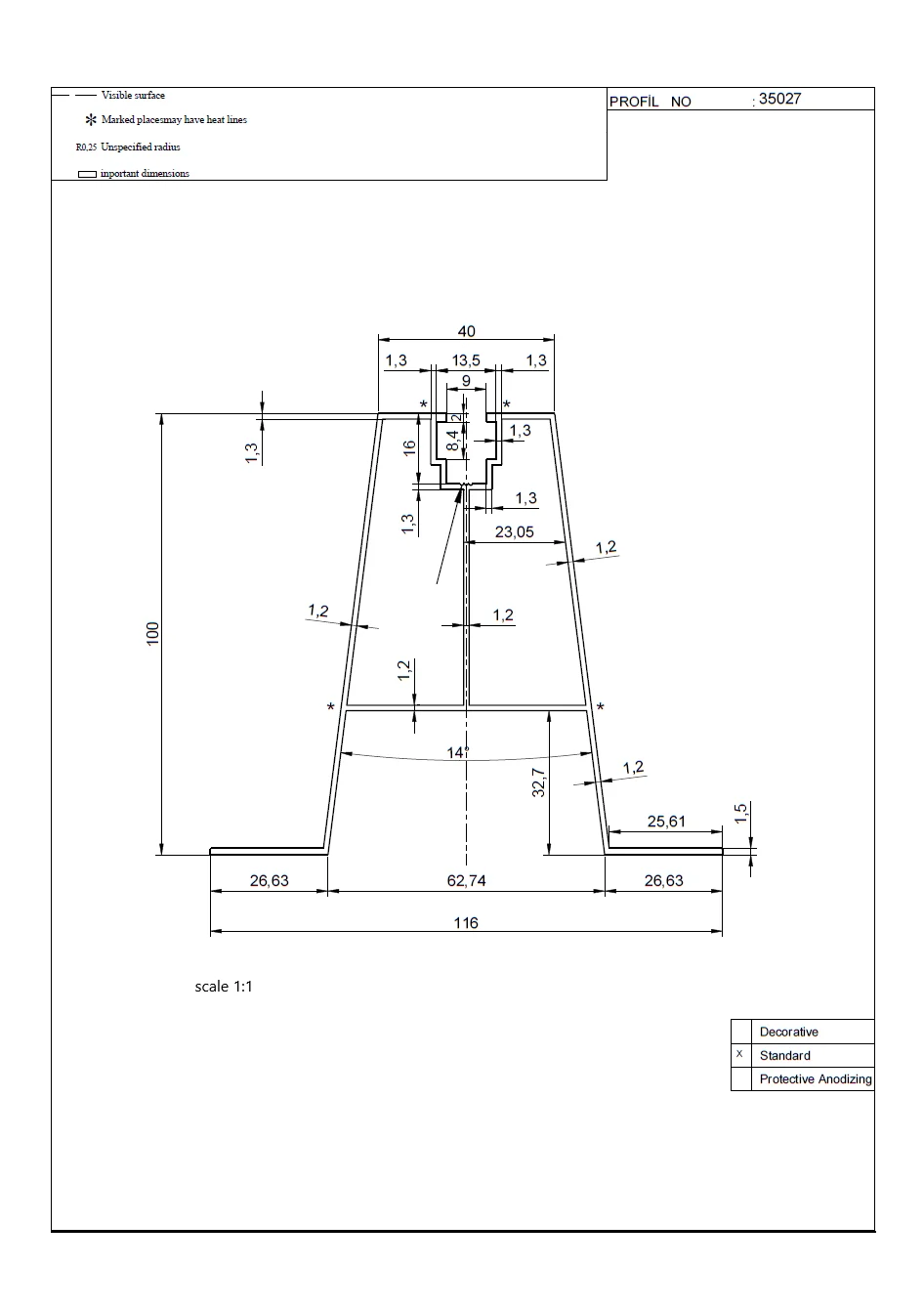

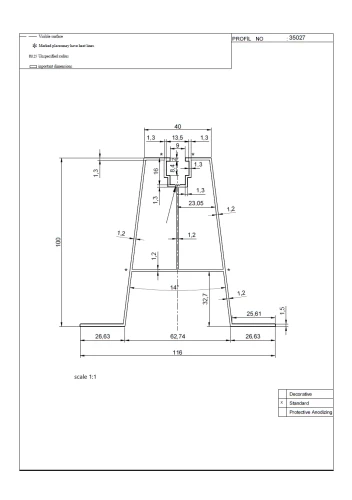

Dimensiuni și geometria profilului
- Lungimea conectorului: 330 mm
- Înălțimea totală: 100 mm
- Lățimea totală a bazei: 116 mm
- Lățimea platformei superioare: 40 mm
- Lățimea interioară a bazei: 62,74 mm
- Lățimea tălpilor laterale: 26,63 mm (fiecare)
- Unghiul de înclinare al pereților laterali: 14°
Canalul de montaj (partea superioară a profilului)
- Lățimea deschiderii de intrare: 9 mm
- Lățimea interioară a canalului: 13,5 mm
- Adâncimea canalului: 16 mm
- Adâncimea camerei inferioare a canalului: 8,4 mm
- Grosimea buzei canalului: 2 mm
Grosimile pereților și construcția
- Grosimea pereților laterali: 1,2 mm
- Grosimea traversei interioare: 1,2 mm
- Grosimea pereților platformei superioare: 1,3 mm
- Grosimea tălpii bazei: 1,5 mm
- Raza nedefinită: R0,25 mm
- Înălțimea până la traversa interioară: 32,7 mm
Parametrii produsului
- Materialul profilului: aluminiu (anodizare standard)
- Garnitură: EPDM 2 mm
- Greutate: 0,438 kg
- Dimensiuni de gabarit: L 330 × H 100 mm
Conectorul trapezoid este un element esențial care leagă tabla de acoperiș de structura de susținere a panourilor PV. Datorită garniturii EPDM, protejează învelișul acoperișului împotriva pătrunderii apei în punctele de fixare, iar structura din aluminiu nu supraîncarcă semnificativ acoperișul. Geometria universală face ca profilul să se potrivească cu cele mai populare table trapezoidale utilizate în construcțiile industriale și de depozitare.
