Suport stâlp reglabil cu tijă 0–165 mm – tijă 190 mm, tablă 3 mm, zincat auriu

Etrier în formă de U cu reglare a lățimii 0–165 mm și tijă de 190 mm pentru încastrare în stratul suport; tablă de 3 mm

Deschide desenul cotat la dimensiune completă

Despre produs

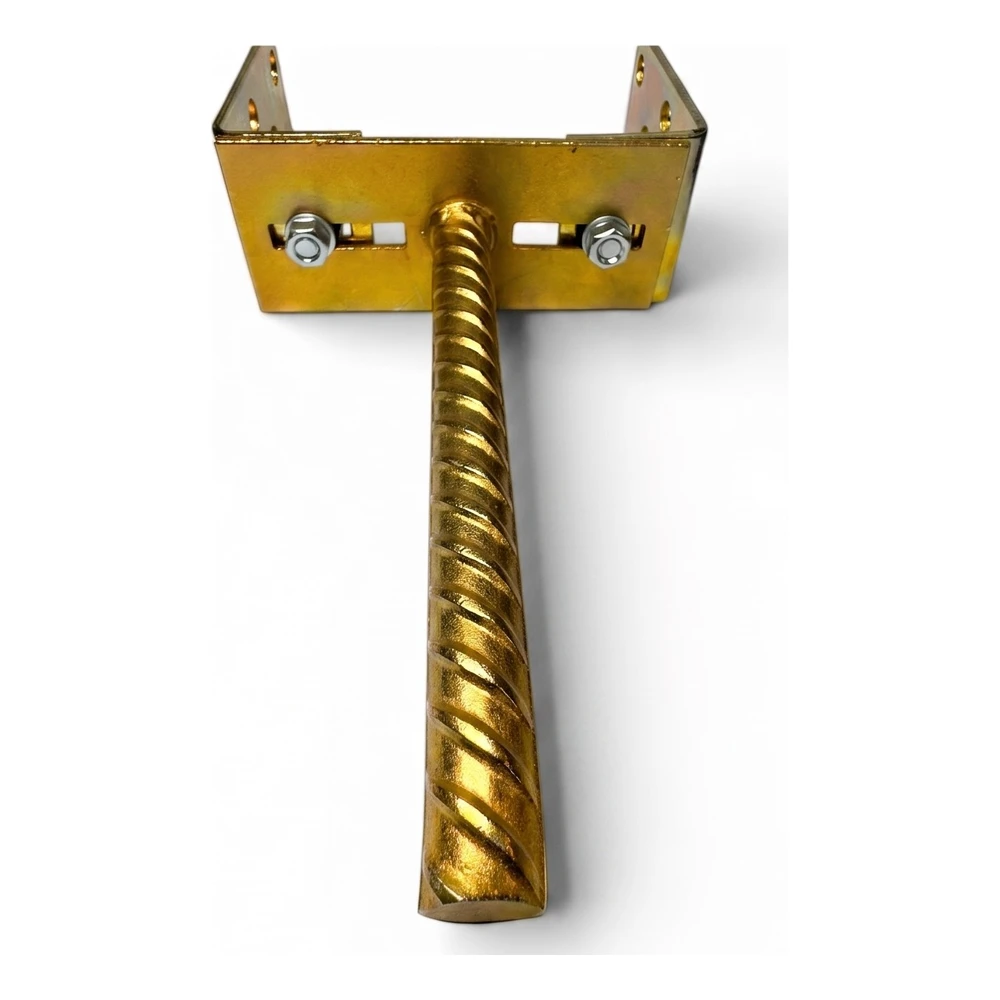

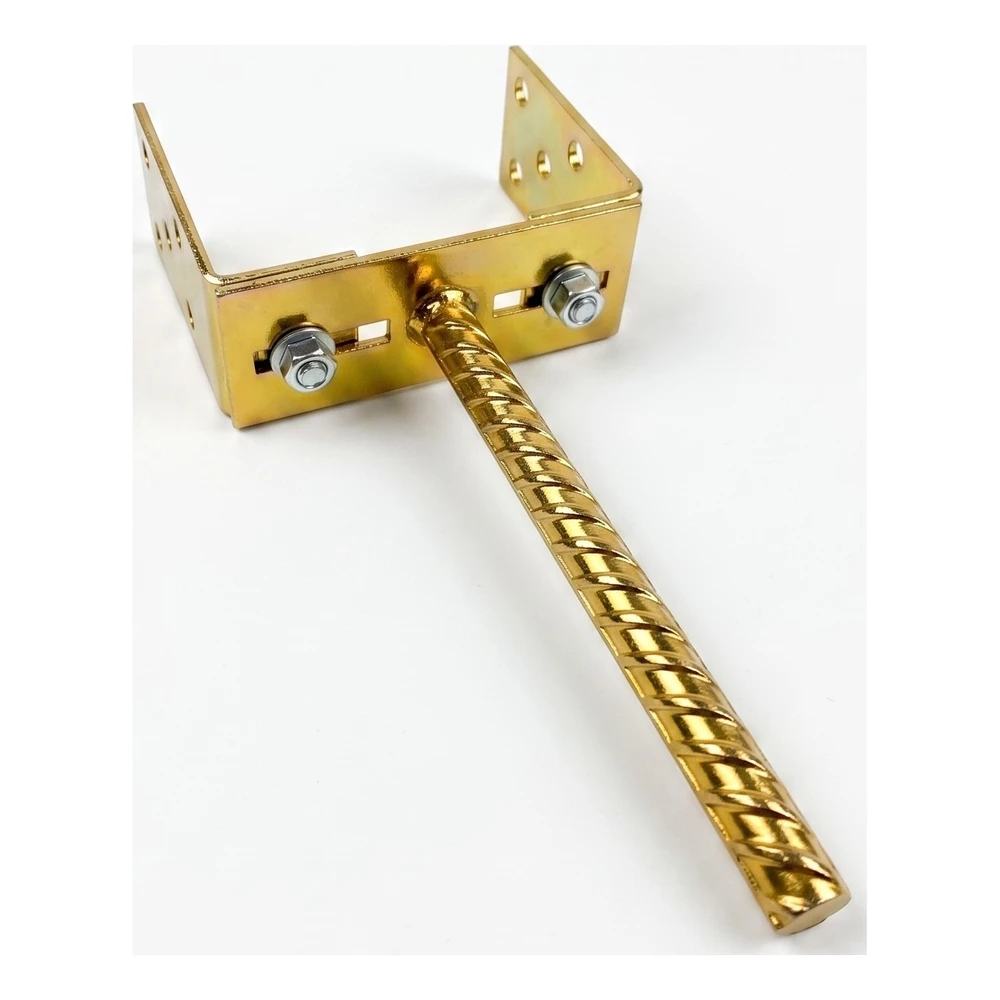

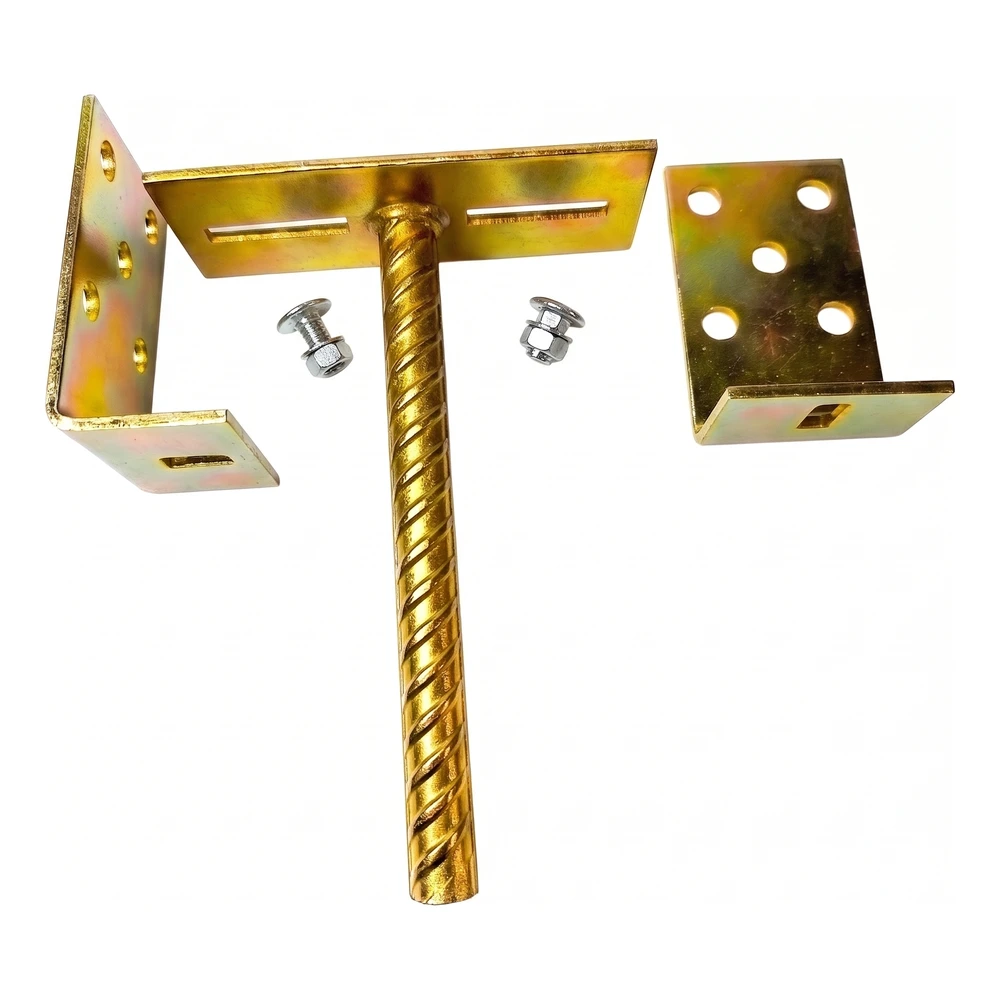

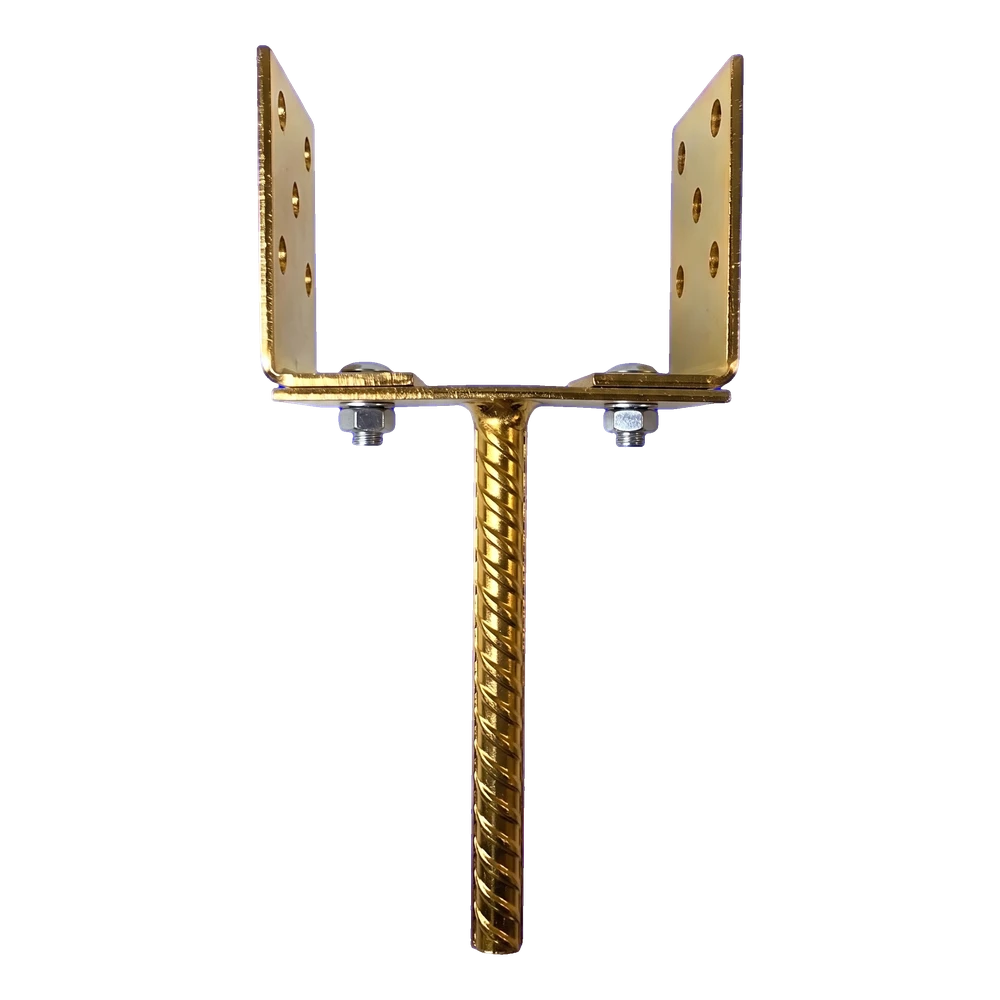

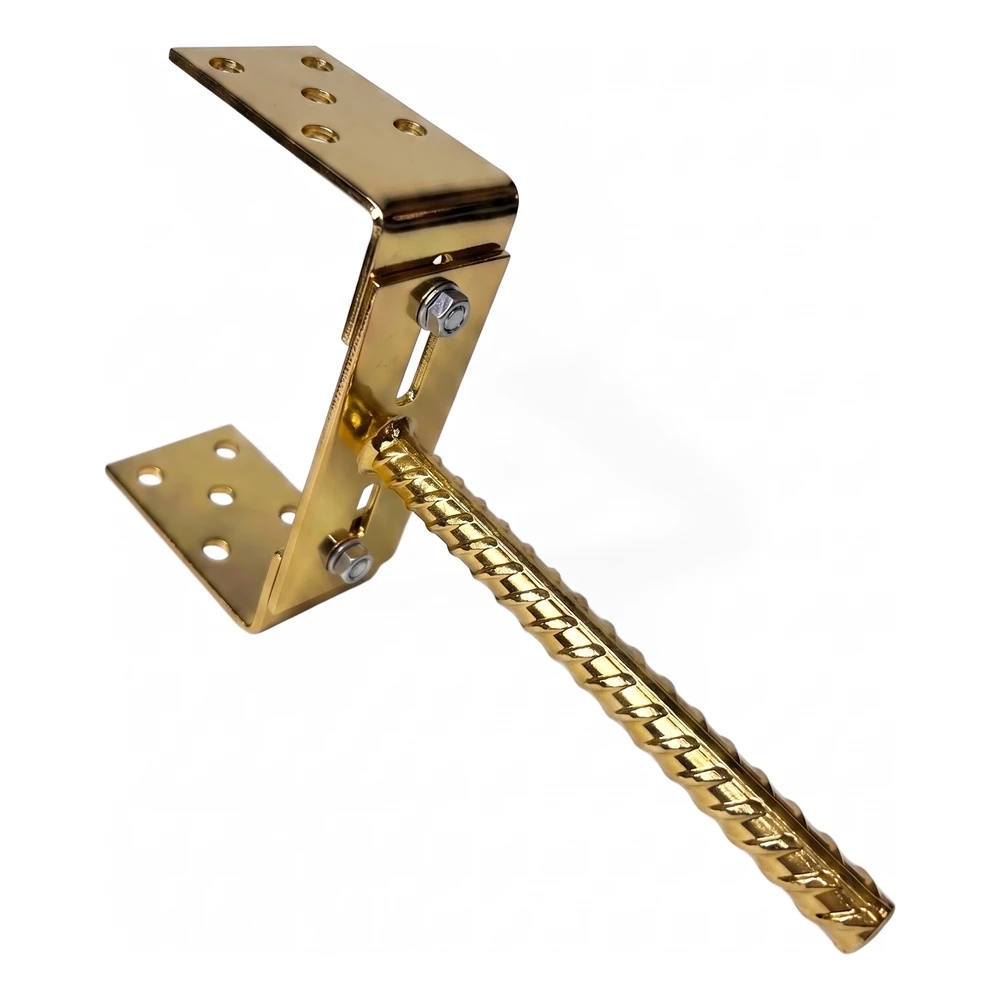

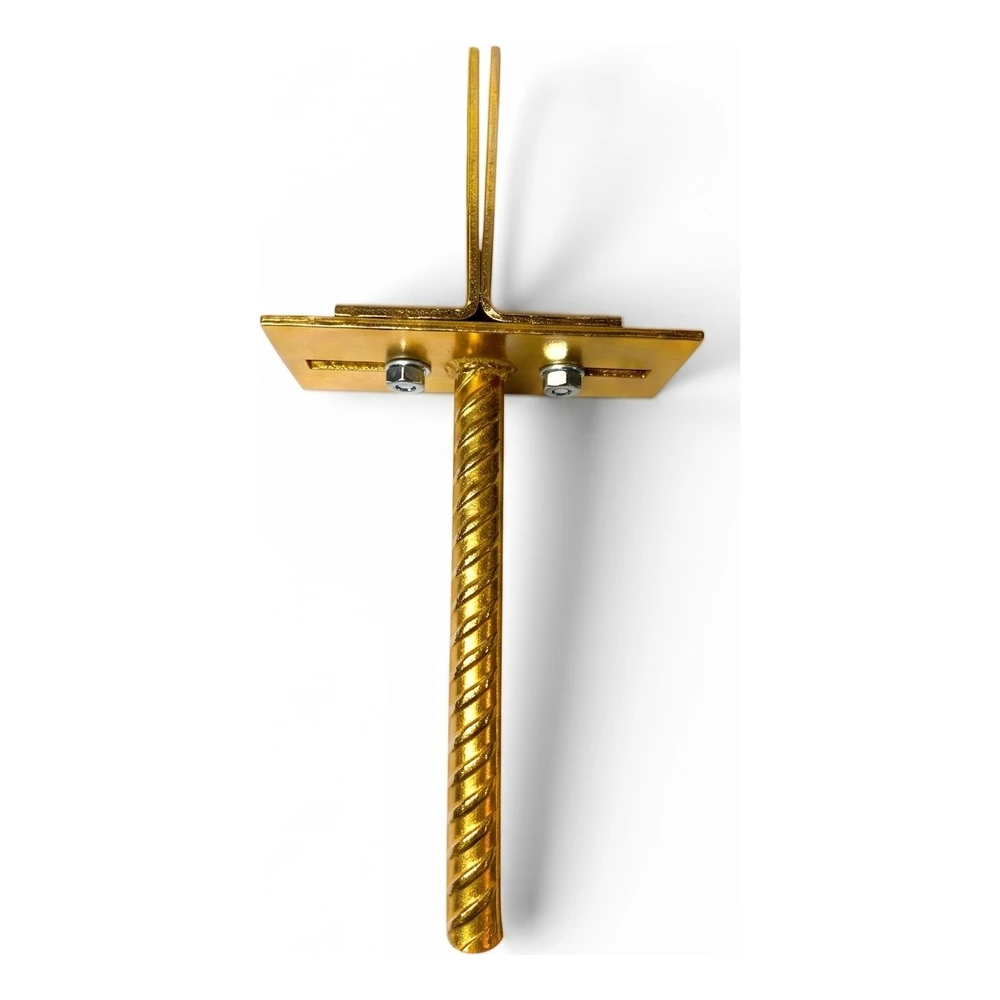

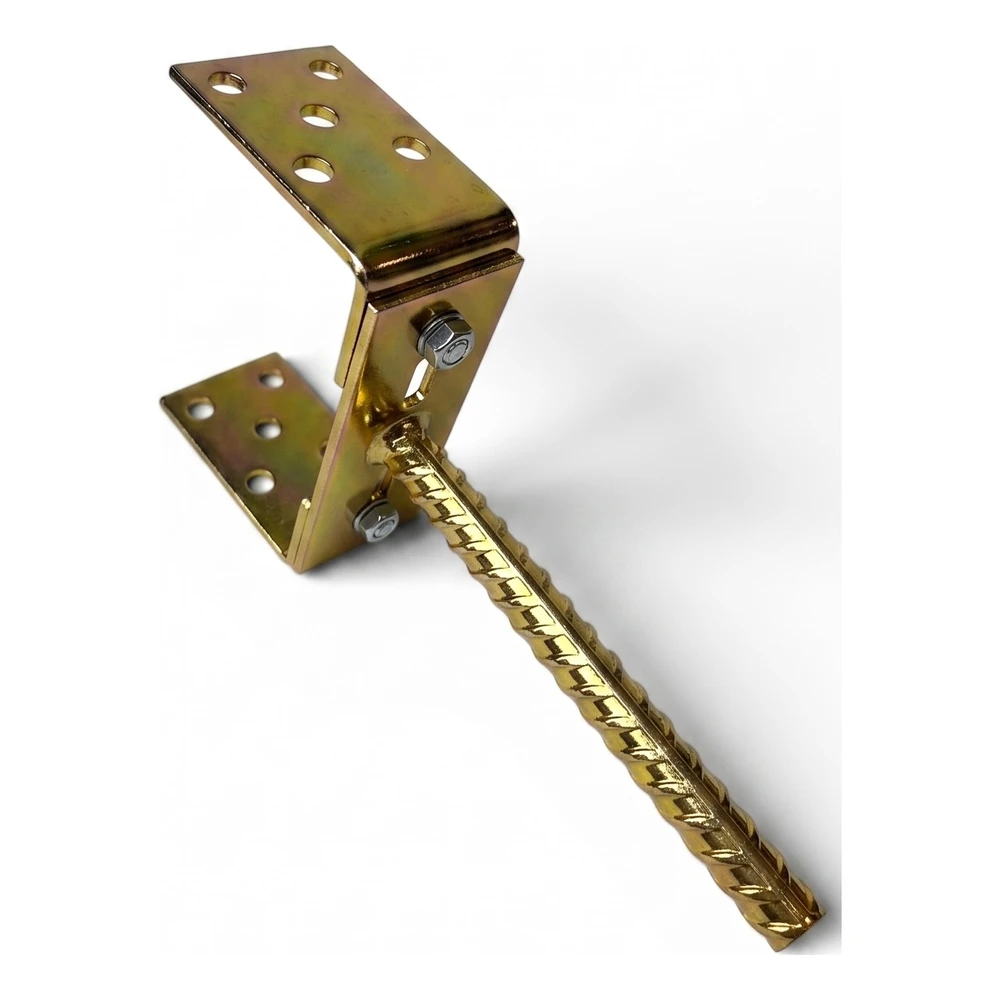

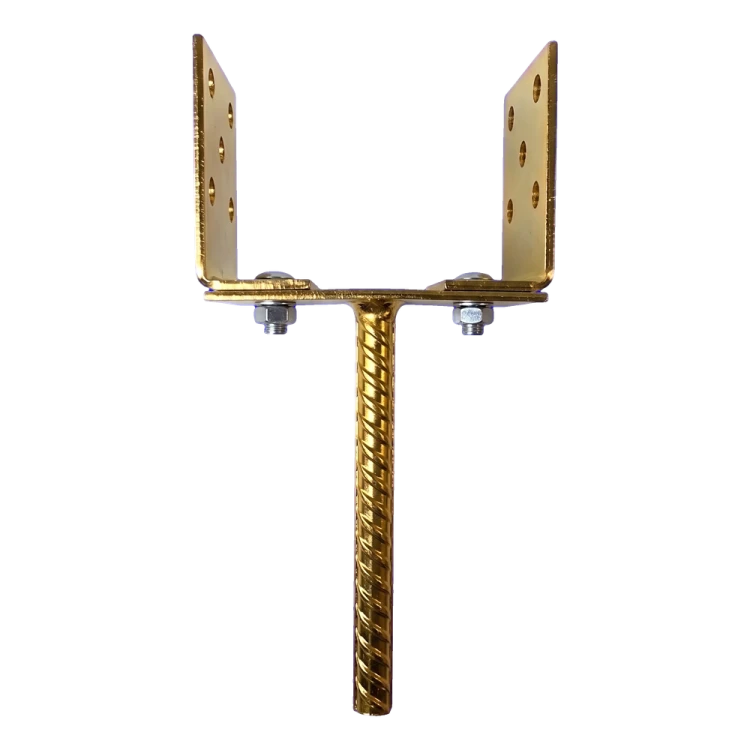

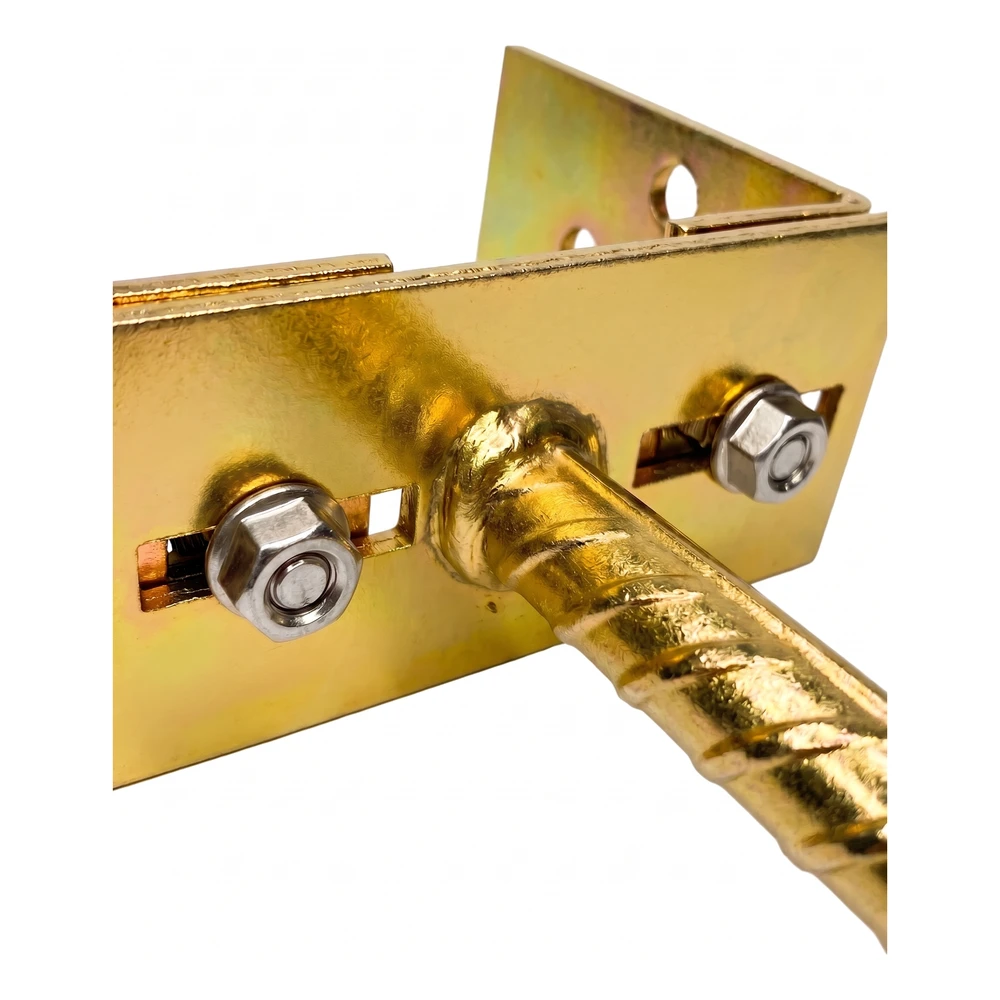

Suportul servește la fixarea stâlpului deasupra fundației. Este alcătuit dintr-un etrier în formă de U cu lățime reglabilă și o tijă pentru încastrare în stratul suport (de exemplu, în beton). Stâlpul se fixează cu șuruburi de pereții etrierului, prin orificiile acestora, iar distanța dintre pereți se blochează cu șuruburile de reglare.

Adaptați lățimea etrierului (b) la lățimea stâlpului – intervalul de reglare este de 0–165 mm. Lungimea tijei încastrate în stratul suport (L) este de 190 mm, iar grosimea tablei este de 3 mm. La montaj, încastrați tija în stratul suport și aliniați etrierul cu axa stâlpului. Apoi reglați distanța dintre pereți la lățimea stâlpului, strângeți șuruburile de reglare și fixați stâlpul cu șuruburi prin orificiile din pereți. Desenul orientativ prezintă una dintre pozițiile de reglare a lățimii.

Oțelul este prevăzut cu o acoperire: zincare galbenă, care îl protejează împotriva coroziunii în condiții obișnuite. În cazul contactului cu sare, substanțe chimice sau umiditate permanentă, varianta de execuție trebuie aleasă în funcție de condițiile de expunere. Producătorul nu specifică capacitatea portantă a suportului. Alegerea în funcție de sarcinile structurii și modul de încastrare sunt stabilite prin proiect.

Dimensiuni

Material și acoperire

Unitate de vânzare

Alegere și montaj

• ✓Încastrați tija de 190 mm în stratul suport (de exemplu, în betonul proaspăt al fundației) și aliniați etrierul cu axa stâlpului.
• ✓Reglați distanța dintre pereții etrierului la lățimea stâlpului (interval 0–165 mm) și strângeți șuruburile de reglare.
• ✓Fixați stâlpul cu șuruburi de pereții etrierului, prin orificiile acestora.
