Suport stâlp reglabil cu placă (cu tablă) 0–165 mm – tablă de 3 mm, zincat auriu

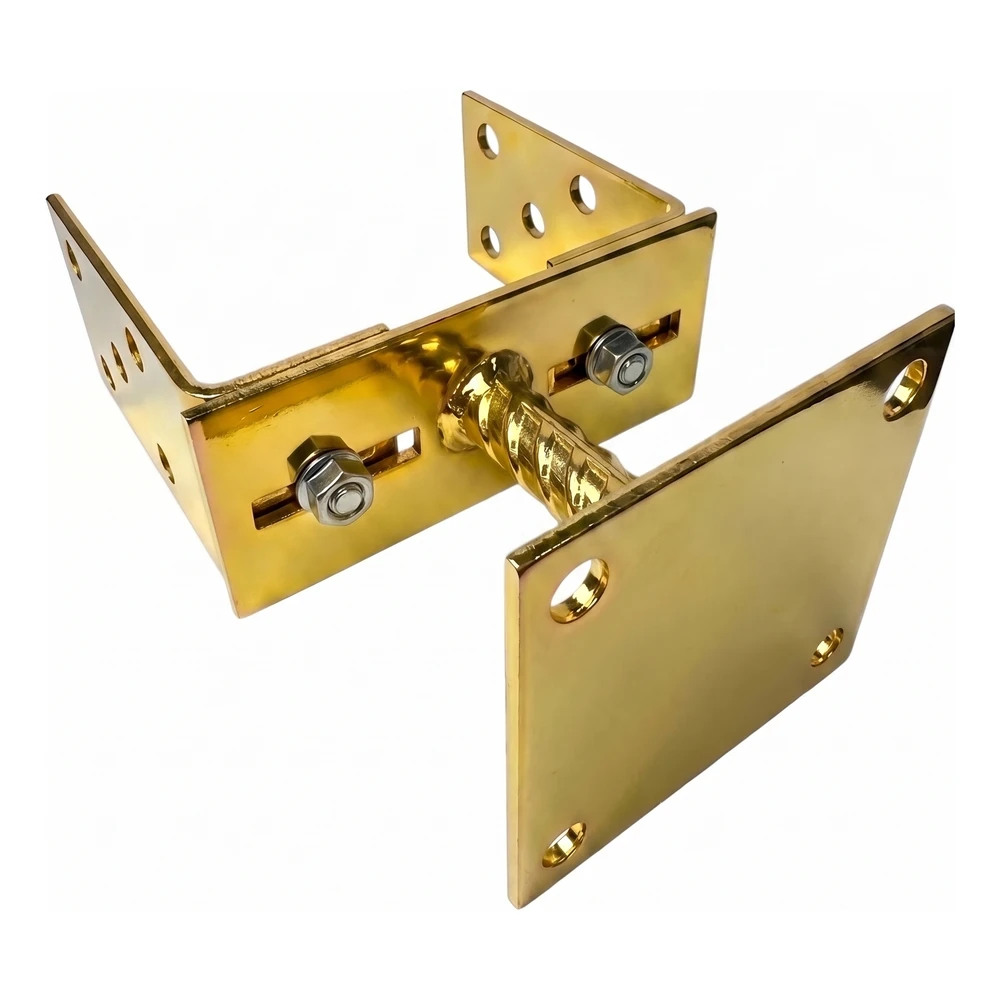

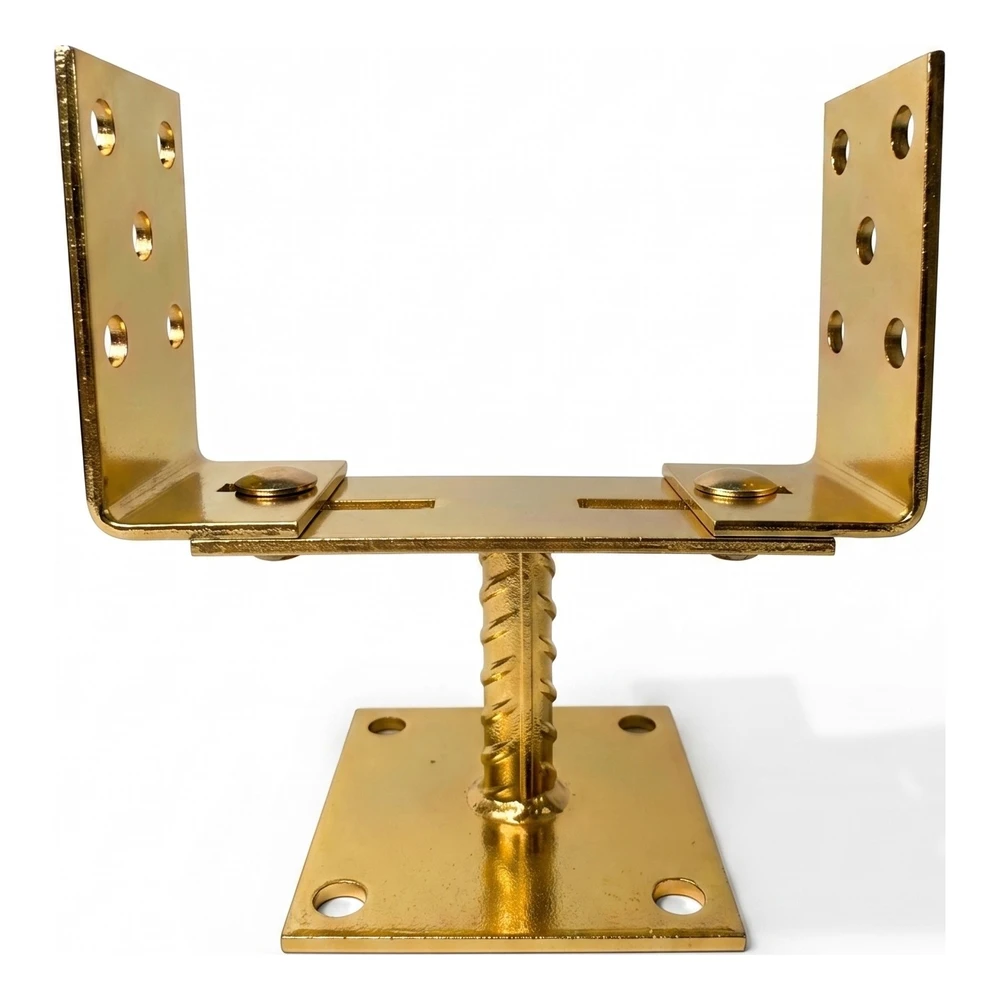

Etrier în formă de U cu reglare a lățimii 0–165 mm, pe placă inferioară de 100 × 100 mm; stâlp la 85 mm deasupra stratului suport

Deschide desenul cotat la dimensiune completă

Despre produs

Suportul servește la fixarea stâlpului pe stratul suport prin placa inferioară. Este prevăzut cu un etrier în formă de U cu lățime reglabilă, care menține stâlpul la distanță deasupra stratului suport.

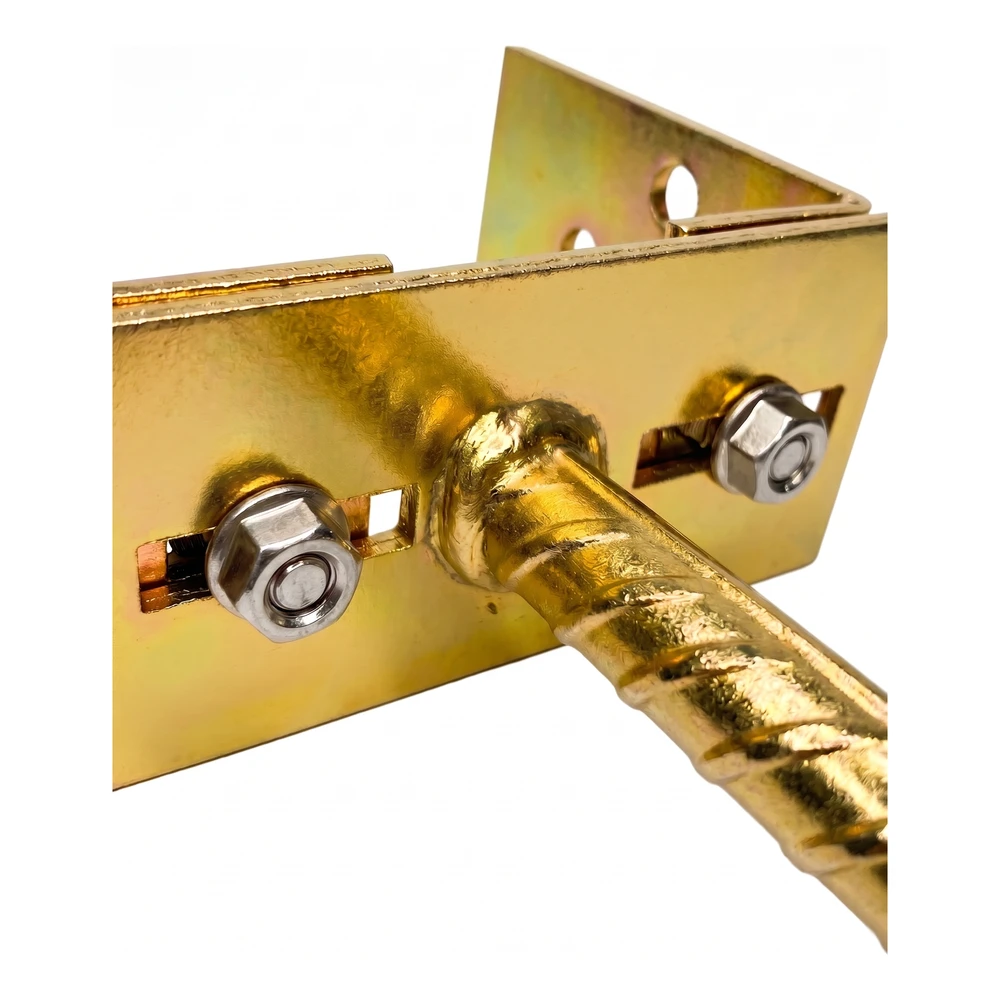

Adaptați lățimea etrierului (dimensiunea b) la lățimea stâlpului — aceasta poate fi reglată în intervalul 0–165 mm. Dimensiunea h reprezintă distanța dintre stâlp și stratul suport, fiind de 85 mm. Dimensiunile plăcii inferioare c × c sunt de 100 × 100 mm. Desenul prezintă una dintre pozițiile de reglare a lățimii. La montaj, reglați distanța dintre pereții etrierului la lățimea stâlpului și strângeți șuruburile de reglare. Fixați placa inferioară pe un strat suport portant cu elemente de fixare alese în funcție de tipul acestuia, apoi fixați stâlpul cu șuruburi de pereții etrierului, prin orificiile acestora.

Grosimea tablei este de 3 mm. Produsul este fabricat din oțel cu acoperire: zincare galbenă. Aceasta protejează oțelul împotriva coroziunii în condiții obișnuite. În cazul contactului cu sare, substanțe chimice sau umiditate permanentă, alegeți varianta de execuție în funcție de condițiile de expunere. Producătorul nu specifică capacitatea portantă a suportului — alegerea în funcție de sarcinile structurii este stabilită prin proiect.

Dimensiuni

Material și acoperire

Unitate de vânzare

Alegere și montaj

• ✓Reglați distanța dintre pereții etrierului la lățimea stâlpului (interval 0–165 mm) și strângeți șuruburile de reglare.
• ✓Fixați placa inferioară de 100 × 100 mm pe un strat suport portant cu elemente de fixare alese în funcție de tipul acestuia.
• ✓Fixați stâlpul cu șuruburi de pereții etrierului, prin orificiile acestora.
