Suport punctual sticla 8-16,76mm fi 48/26/M10x38 AISI304 cu cheie sistem plat satinat
Lăsați o recenzie despre produs
Suport punctual rotund fi 48 mm din oțel inoxidabil AISI 304 cu finisaj satinat pentru montarea sticlei cu grosimea de 8-16,76 mm. Sistem plat cu filet M10, fixare reglabilă cu cheie.
Costurile de livrare nu sunt incluse în preț.
Costurile de livrare nu sunt incluse în preț.
Cod produs: 000-569
Caracteristicile produsului
[PIM] uchwyty-do-szkla-punktowe #125
- Material AISI 304
- Finisaj Satinat
- Sistem de montaj Plat
- Grosimea sticlei [mm] 8-16,76
Descriere

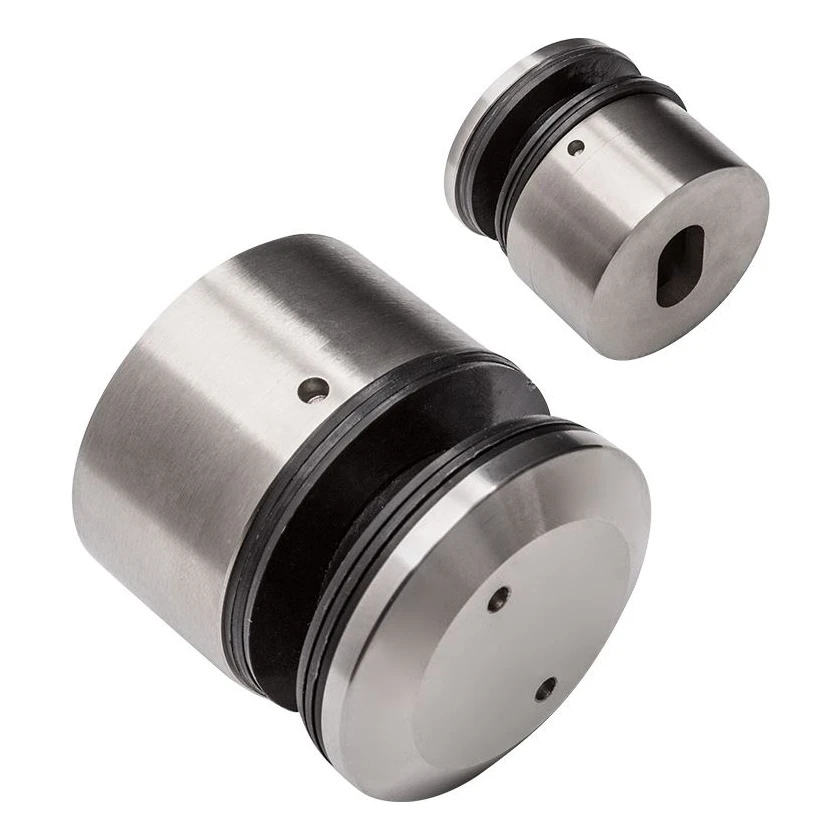

Suport punctual pentru sticlă fi 48 mm AISI 304 – sistem plat, satinat
Suport punctual rotund fi 48 mm pentru fixarea sticlei în balustrade din oțel inoxidabil — proiectat pentru montaj pe suprafețe plate. Realizat din oțel inoxidabil AISI 304 cu finisaj satinat, combină estetica cu rezistența ridicată la coroziune. Datorită sistemului de strângere cu cheie (orificii pentru șuruburi Ø 3,20 mm) asigură o fixare sigură și reglabilă pentru sticle cu grosimea de la 8 la 16,76 mm.
Construcția și principiul de funcționare
Suportul este format din bază de montaj cu filet interior M10 (fixată la structura portantă) și piuliță de presare înșurubată pe filetul M39, care presează sticla prin garnituri de cauciuc. Orificiul de montaj din bază are forma de fasole (21,5 × 12 mm), ceea ce permite reglarea poziției la montaj. Diametrul interior al bazei este de 32 mm, iar distanța dintre orificiile pentru cheie în piuliță — 24 mm.

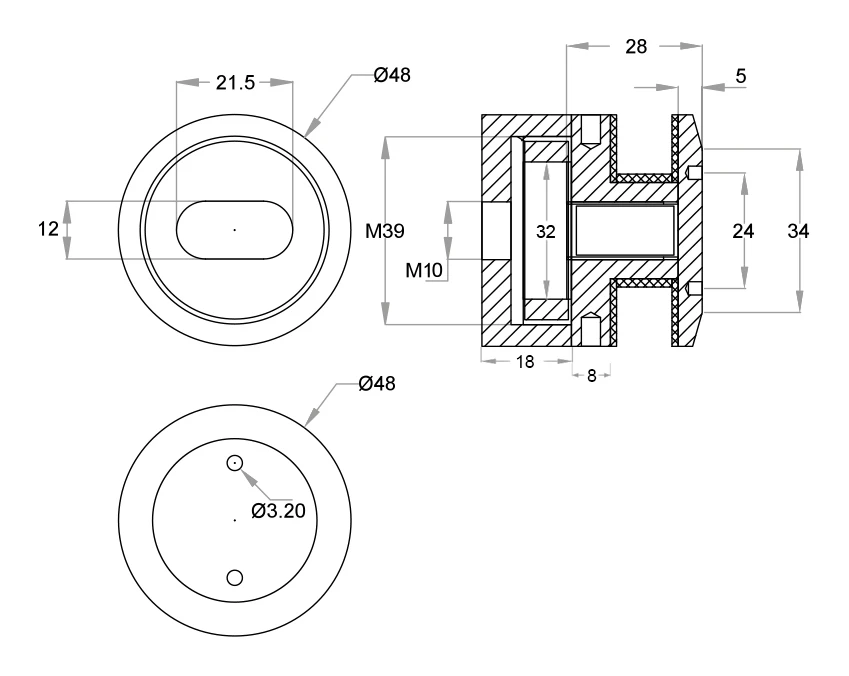

Dimensiuni și parametri tehnici
- Diametru exterior: Ø 48 mm
- Filet interior (fixare la structură): M10
- Filet corp (bază–piuliță): M39
- Adâncime bază: 18 mm
- Lungime distanțier: 8 mm
- Distanță de montaj (bază–piuliță): 28 mm
- Grosime piuliță de presare: 5 mm
- Diametru degajare piuliță: 34 mm
- Diametru interior bază: 32 mm
- Orificiu de montaj (fasole): 21,5 × 12 mm
- Distanța între orificiile pentru cheie: 24 mm
- Diametrul orificiilor pentru cheie: Ø 3,20 mm
- Grosimea sticlei fixate: 8–16,76 mm
- Material: oțel inoxidabil AISI 304
- Finisaj suprafață: satinat
- Sistem de montaj: plat (pe suprafață plată)
- Greutate: 0,4 kg
- EAN: 5903313206242
Aplicație
Suportul este destinat montajului profesional al panourilor de sticlă în balustrade, pereți cortină și separații din sticlă călită sau laminată. Sistemul plat permite montajul direct la stâlpi, profile din oțel sau alte elemente de construcție cu suprafață plată. Finisajul satinat se armonizează cu balustradele tipice din oțel inoxidabil periat.
