PSG

Suport pentru sticlă 6–10,76 mm pătrat 90° pin 53x45x26 mm AISI 304 satin

Mergeți la Recenziile produsului

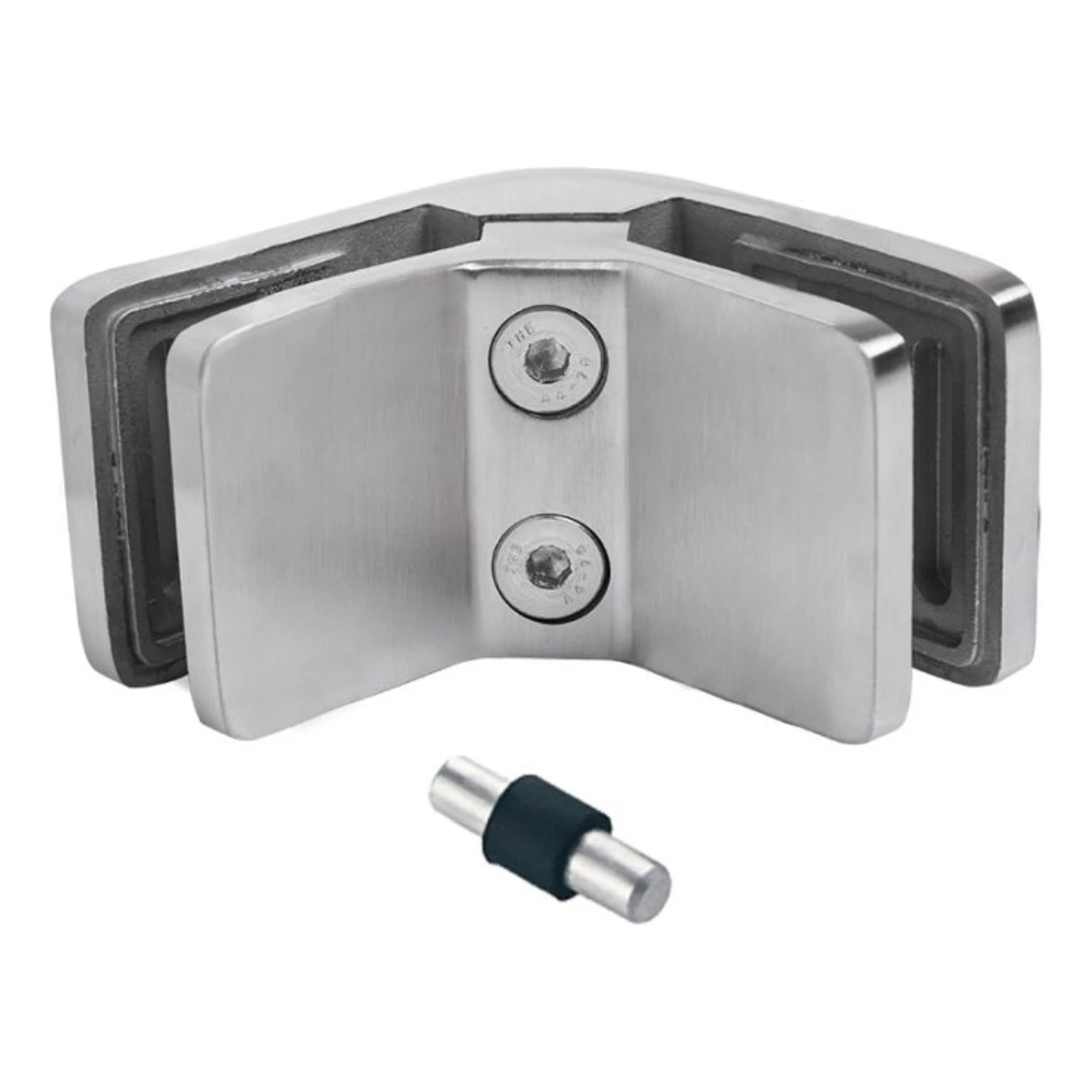

Suport colțar pentru sticlă 90° cu dimensiunile 53×45×26 mm, fabricat din oțel AISI 304 cu finisaj satinat. Compatibil cu sticlă 6–10,76 mm, cu pin de siguranță și fixare 2×M6.

Mergeți la descrierea completă
cu TVA fără TVA
Preț 35,61 Lei
incl. TVA 21%

Costurile de livrare nu sunt incluse în preț.

buc.
Disponibilitate:
În stoc (cantitate mare)
Timp de livrare: 10 Zile Lucrătoare

Caracteristicile produsului

[PIM] uchwyty-do-szkla #124

  • Material AISI 304
  • Finisaj Satinat
  • Grosimea sticlei [mm] 6-10,76

Descriere

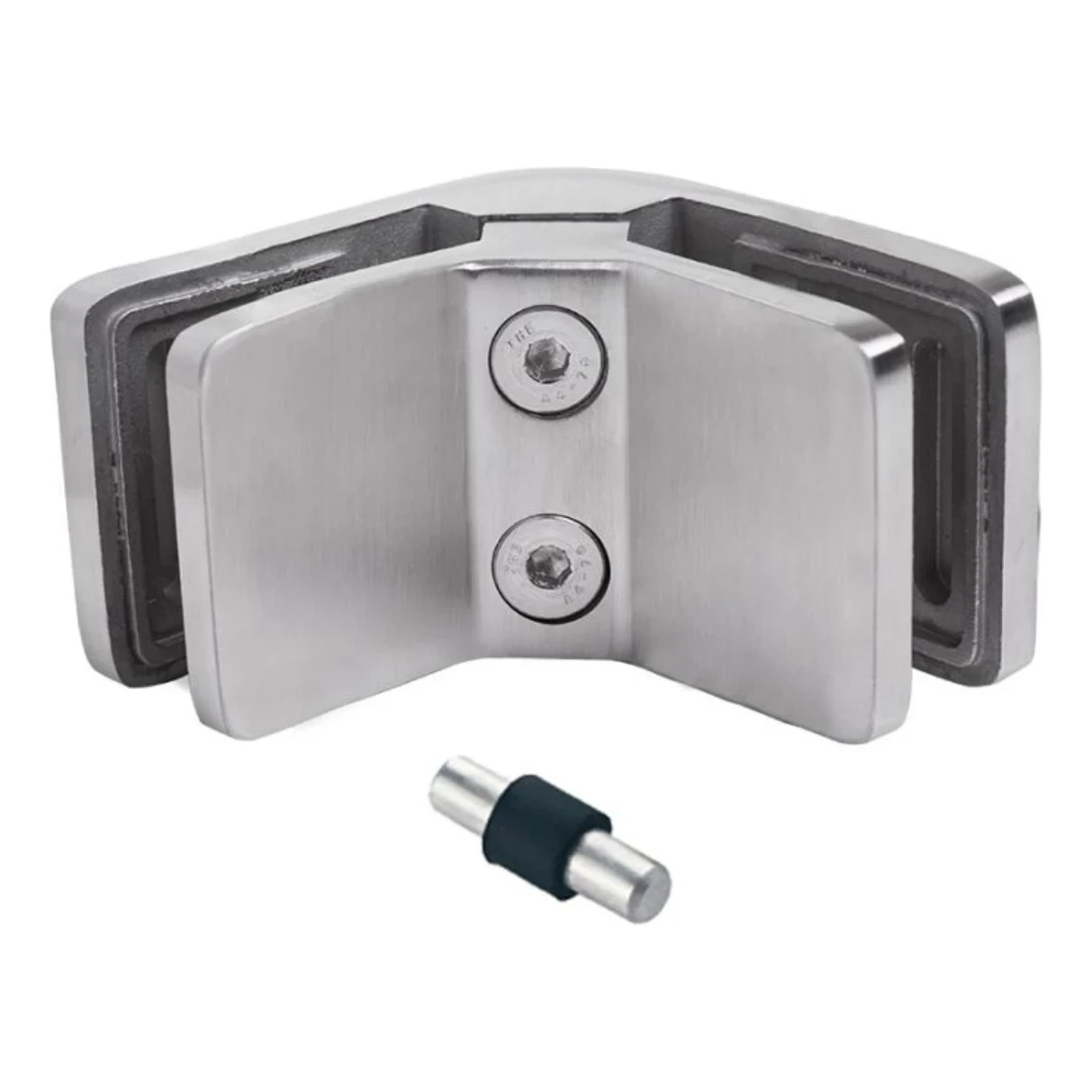

Suport colțar pentru sticlă 90° pătrat 53×45 mm – oțel AISI 304, satinat

Suport colțar pentru sticlă 90° din oțel inoxidabil AISI 304, finisaj satinat, cu pin de siguranță
Suport colțar pentru sticlă 90° din oțel inoxidabil AISI 304, finisaj satinat, cu pin de siguranță

Suportul colțar pentru sticlă 90° cu dimensiunile 53 × 45 × 26 mm reprezintă o soluție profesională pentru îmbinarea a două panouri de sticlă în unghi drept, utilizat în balustrade și compartimentări din sticlă. Fabricat din oțel inoxidabil AISI 304 cu finisaj satinat, asigură o rezistență îndelungată la coroziune și un aspect estetic modern. Suportul este compatibil cu sticla securizată și laminată cu grosimi de la 6 la 10,76 mm, acoperind cele mai frecvente configurații utilizate în construcții.

În pachet cu suportul este inclus un pin de siguranță cu manșon de cauciuc, care stabilizează poziția panoului de sticlă și previne alunecarea accidentală a acestuia. Construcția suportului se bazează pe două jumătăți strânse cu șuruburi imbus 2×M6, ceea ce permite reglarea precisă a presiunii fără a fi necesară demontarea completă a elementului.

Specificații tehnice

  • Tip: suport colțar 90° (sticlă–sticlă)
  • Dimensiuni exterioare: 53 × 45 mm
  • Lățime (adâncime): 26 mm
  • Material: oțel inoxidabil AISI 304
  • Finisaj: satinat
  • Grosime sticlă: 6–10,76 mm (securizată sau laminată)
  • Fixare: 2 × M6 – șuruburi imbus
  • Pin de siguranță: inclus în pachet
  • Greutate: 0,46 kg
  • EAN: 5903313207898

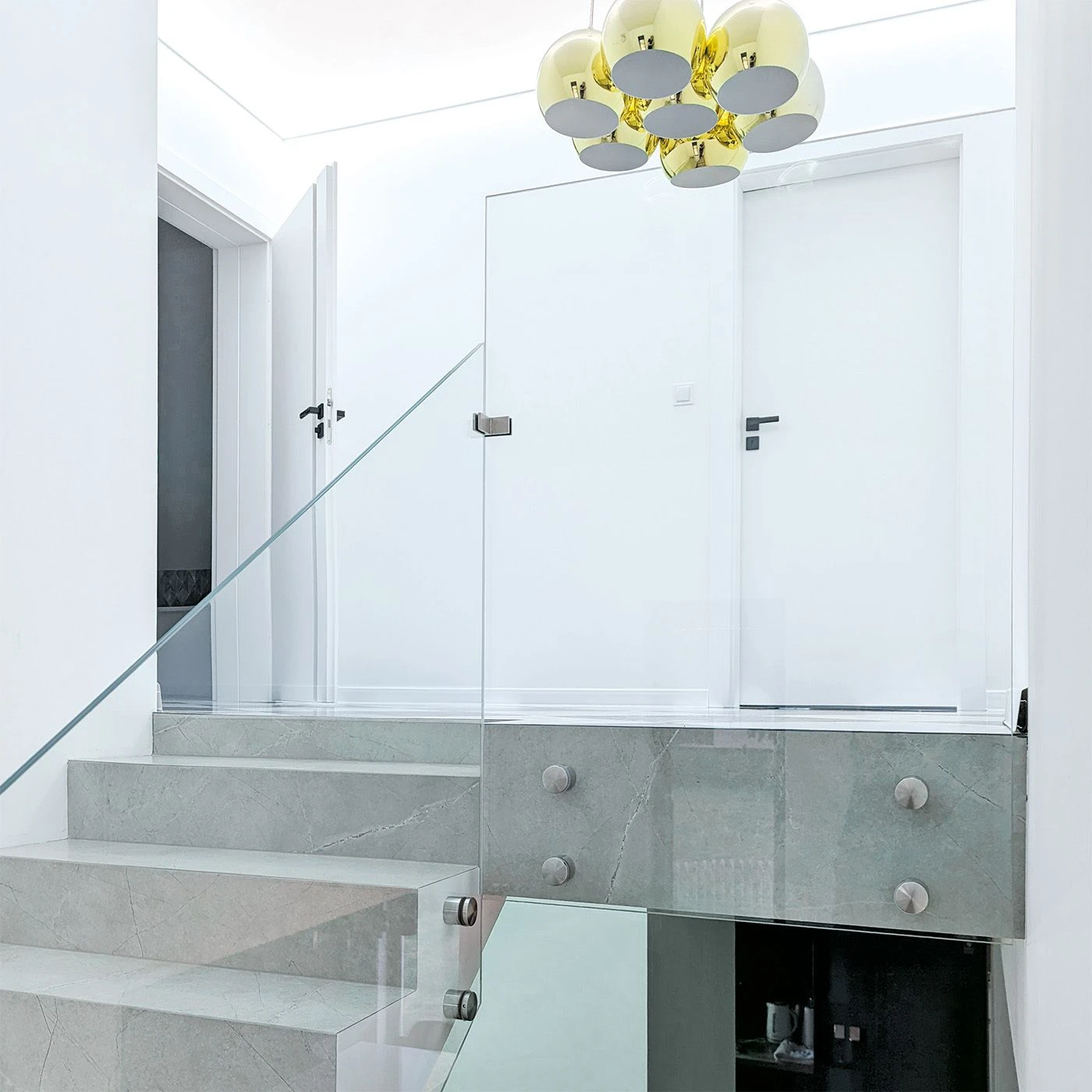

Balustradă din sticlă cu suport colțar – realizare într-un interior modern pe casa scărilor
Balustradă din sticlă cu suport colțar – realizare într-un interior modern pe casa scărilor

Funcție constructivă și siguranță

Suportul colțar reprezintă un element esențial care influențează stabilitatea și siguranța balustradei din sticlă. Prin îmbinarea a două panouri în unghi de 90°, previne eficient deplasarea sticlei, rigidizează construcția și reduce semnificativ riscul de deteriorare în timpul utilizării. Montarea suportului elimină necesitatea utilizării unor rame sau profile suplimentare — permite crearea unor soluții de balustradă minimaliste, fără ramă pe balcoane, terase, case de scări și în clădiri publice.

Finisajul satinat al oțelului inoxidabil AISI 304 asigură nu doar protecție împotriva coroziunii, ci și un aspect elegant. Datorită culorii neutre și luciului subtil, suportul se integrează perfect în balustradele moderne din sticlă și oțel inoxidabil.

Dimensiuni detaliate din desenele tehnice

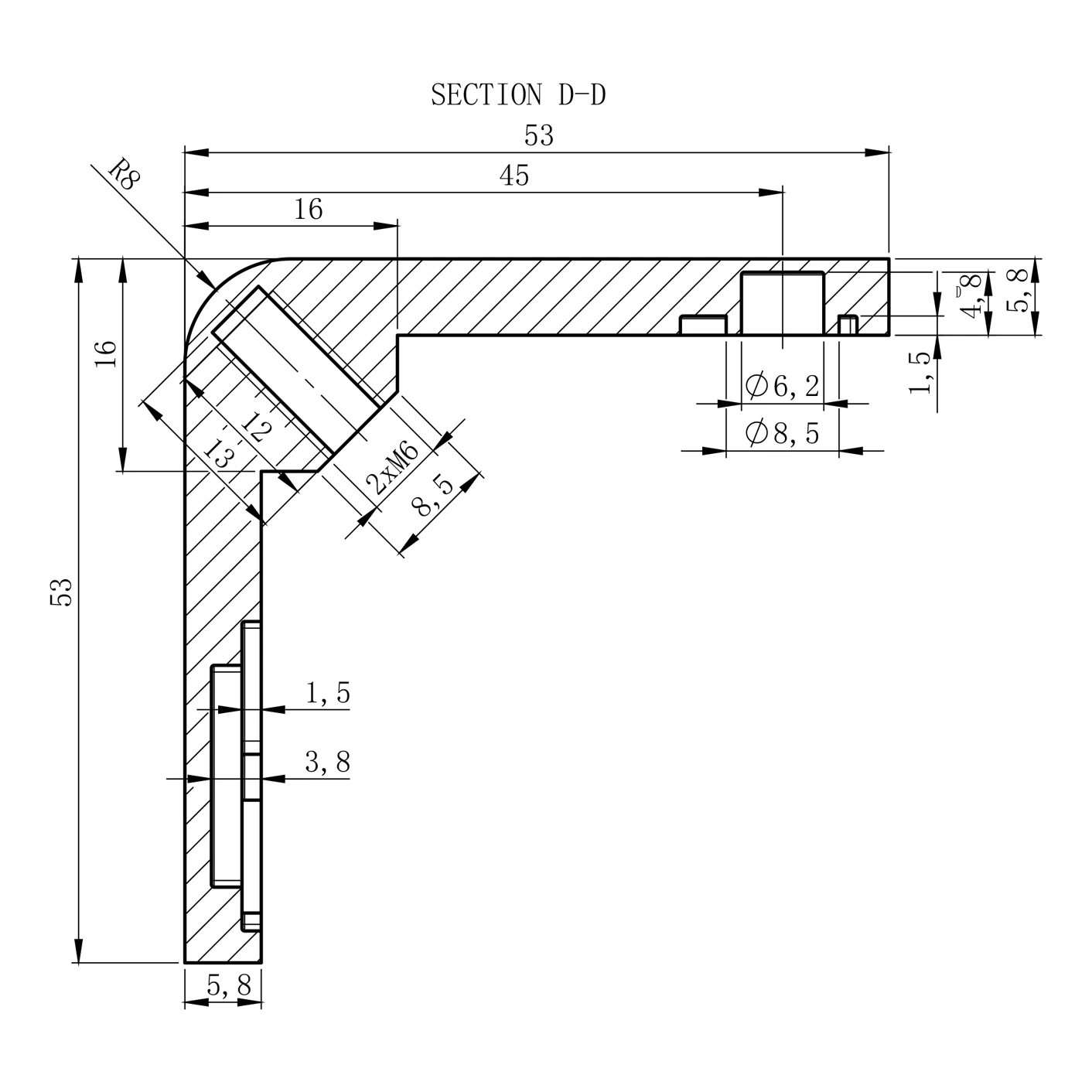

Desen tehnic – secțiunea D-D a suportului colțar pentru sticlă 90°
Desen tehnic – secțiunea D-D a suportului colțar pentru sticlă 90°

Corpul suportului (secțiunea D-D):

  • Lungimea exterioară a brațului: 53 mm
  • Lungimea interioară a brațului: 45 mm
  • Grosimea brațului: 5,8 mm
  • Raza de rotunjire a colțului exterior: R8
  • Diametrul orificiului de montaj: ⌀6,2 mm
  • Diametrul adâncirii: ⌀8,5 mm
  • Filete de montaj: 2 × M6
  • Adâncimea filetului: 8,5 mm

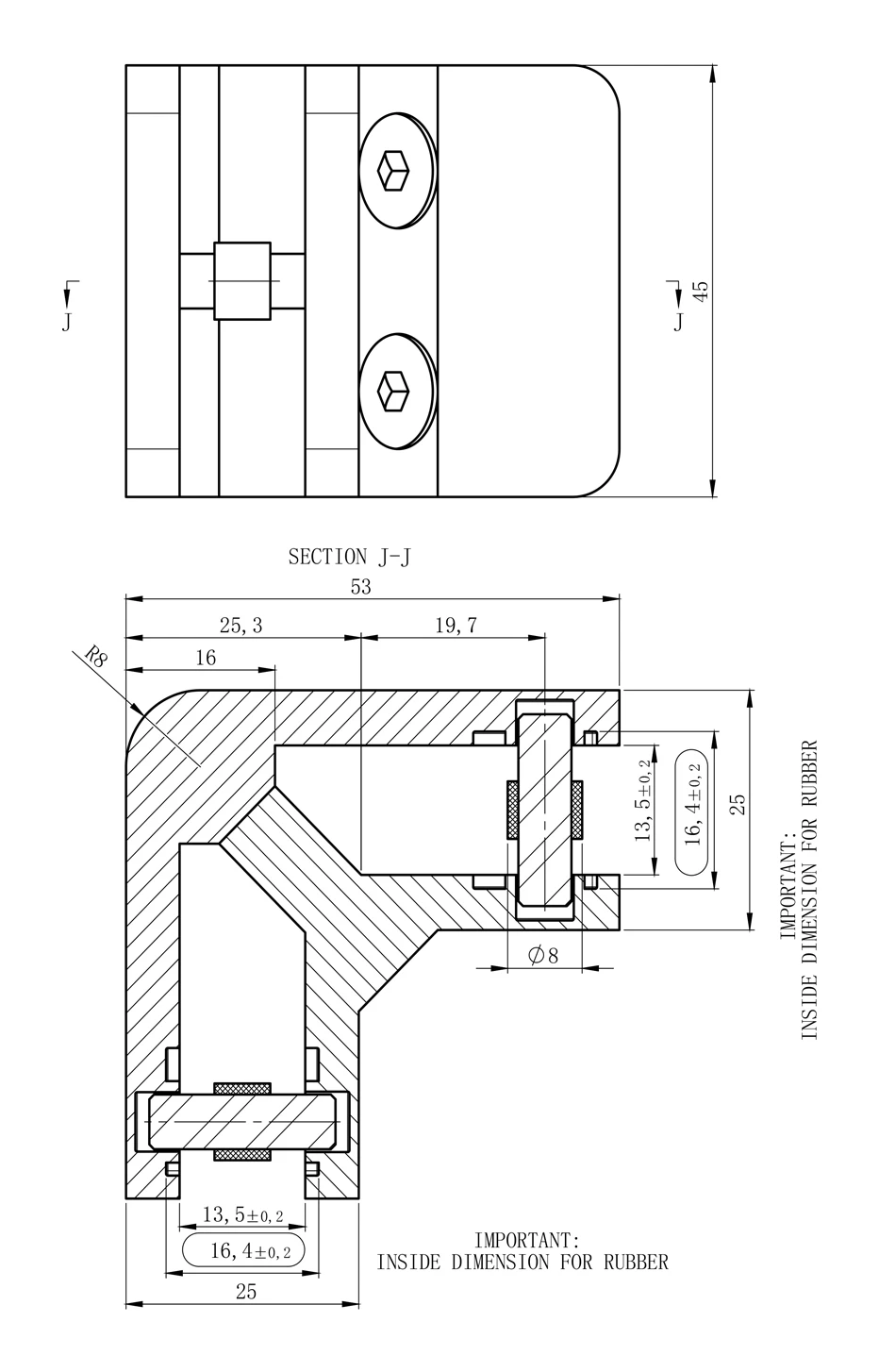

Desen tehnic – vedere frontală și secțiunea J-J a suportului colțar pentru sticlă
Desen tehnic – vedere frontală și secțiunea J-J a suportului colțar pentru sticlă

Fanta pentru sticlă (secțiunea J-J):

  • Lățimea fantei interioare (pentru garnitură): 16,4 ±0,2 mm
  • Lățimea fantei dintre fălcile metalice: 13,5 ±0,2 mm
  • Grosimea totală a ansamblului de fălci: 25 mm
  • Diametrul pinului de siguranță: ⌀8 mm

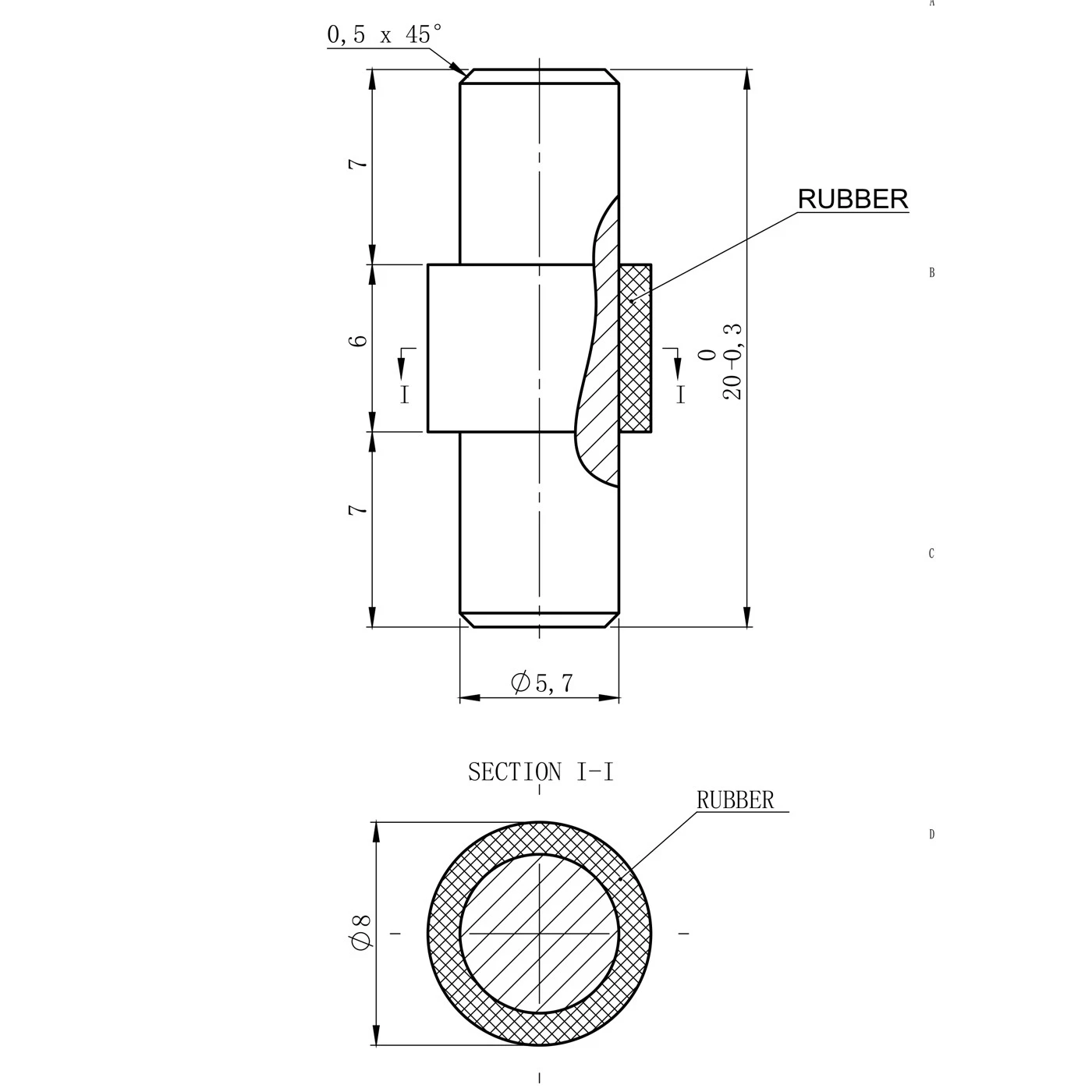

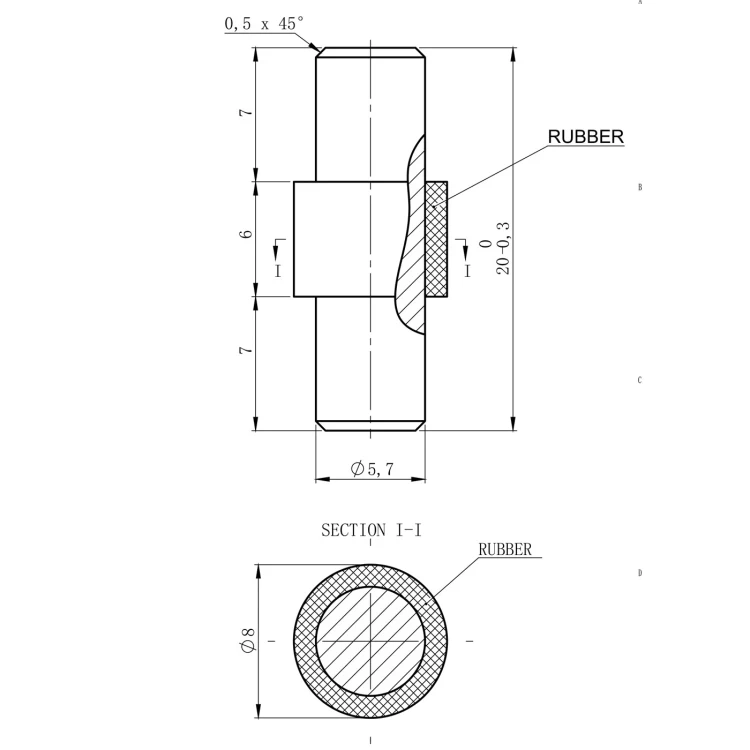

Desen tehnic al pinului de siguranță cu manșon de cauciuc
Desen tehnic al pinului de siguranță cu manșon de cauciuc

Pinul de siguranță:

  • Lungime totală: 20 mm (toleranță: 0 / −0,3 mm)
  • Diametrul tijei: ⌀5,7 mm
  • Diametrul exterior al cauciucului: ⌀8 mm
  • Distribuția lungimii: sus 7 mm + mijloc 6 mm (cauciuc) + jos 7 mm
  • Teșitură: 0,5 × 45°

Locașuri pentru garnituri de cauciuc (vederi interioare):

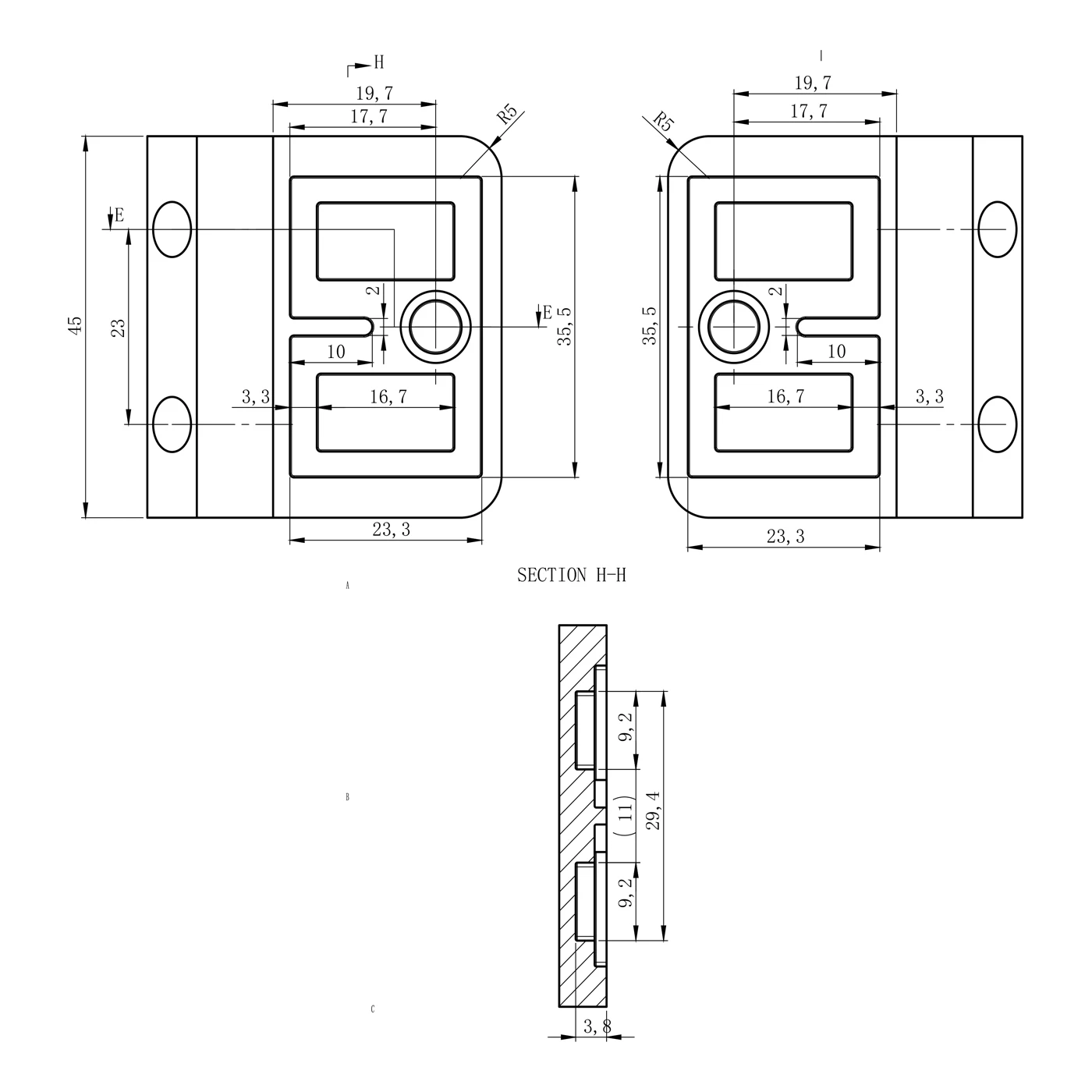

Desen tehnic – vederi interioare ale jumătăților suportului cu locaș pentru garnituri, secțiunea H-H
Desen tehnic – vederi interioare ale jumătăților suportului cu locaș pentru garnituri, secțiunea H-H
  • Lățimea locașului pentru garnitură: 17,7 mm
  • Înălțimea locașului: 35,5 mm
  • Lățimea nervurii interioare: 16,7 mm
  • Raza de rotunjire a locașului: R5
  • Grosimea jumătății suportului: 3,8 mm
  • Distanța dintre orificiile de montaj: 23 mm

Compatibilitate și montaj

Suportul este destinat sticlei cu grosimi de la 6 mm la 10,76 mm — atât securizată, cât și laminată. În funcție de grosimea panoului ales, trebuie selectate garnituri de cauciuc adecvate, care asigură potrivirea perfectă și imobilizarea eficientă a sticlei în suport. Pentru montaj sunt necesare 2 seturi de garnituri de cauciuc, disponibile ca accesorii separate.

  • Șuruburile imbus permit reglarea presiunii fără demontarea suportului
  • Garniturile de cauciuc se aleg în funcție de grosimea specifică a sticlei montate
  • Pinul de siguranță stabilizează panoul și previne alunecarea acestuia
