PSG

Stâlp terminal drept/stâng Ø 42,4x1060mm AISI304 2 suporți pentru sticlă de podea

Mergeți la Recenziile produsului

Stâlp de balustradă terminal din oțel inoxidabil AISI 304 Ø 42,4 mm, înălțime 1060 mm, finisaj satinat. Set complet cu 2 suporți pentru sticlă 6-10,76 mm, conectorul pentru mâna curentă (înălt. 80 mm) și masca de bază.

Mergeți la descrierea completă
cu TVA fără TVA
Preț 184,99 Lei
incl. TVA 21%

Costurile de livrare nu sunt incluse în preț.

Disponibilitate:
Temporar indisponibil
Indisponibil

Caracteristicile produsului

[PIM] Cat 134 #134

  • Material AISI 304
  • Finisaj Satinat
  • Sistem de montaj 42,4 mm

Descriere

Stâlp de balustradă terminal din oțel inoxidabil Ø 42,4 mm cu suporți pentru sticlă

Stâlp de balustradă terminal drept/stâng din oțel inoxidabil AISI 304 cu finisaj satinat (șlefuit). Set complet destinat construirii balustradelor de balcon și scară cu umplutura din sticlă. Stâlpul se montează în podea, este echipat cu 2 suporți pentru sticlă, conectorul pentru mâna curentă și masca de bază — pregătit pentru instalare rapidă.

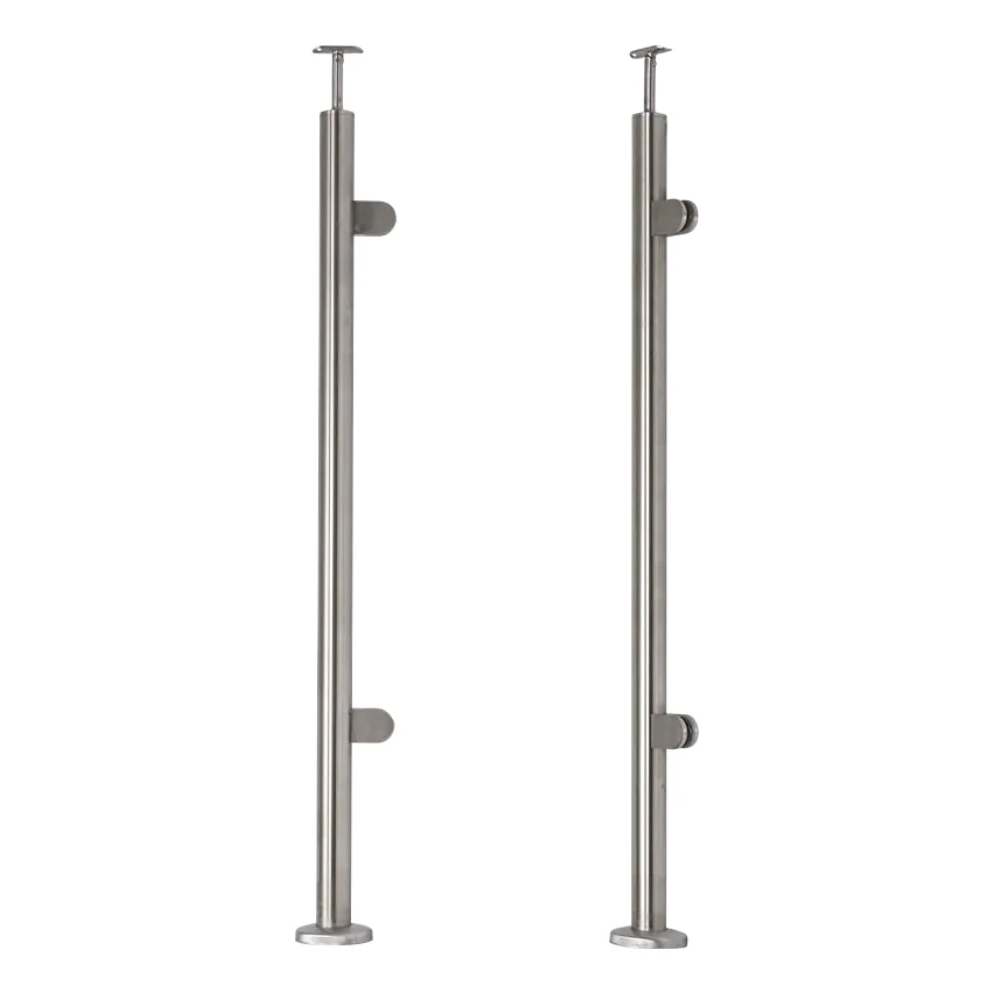

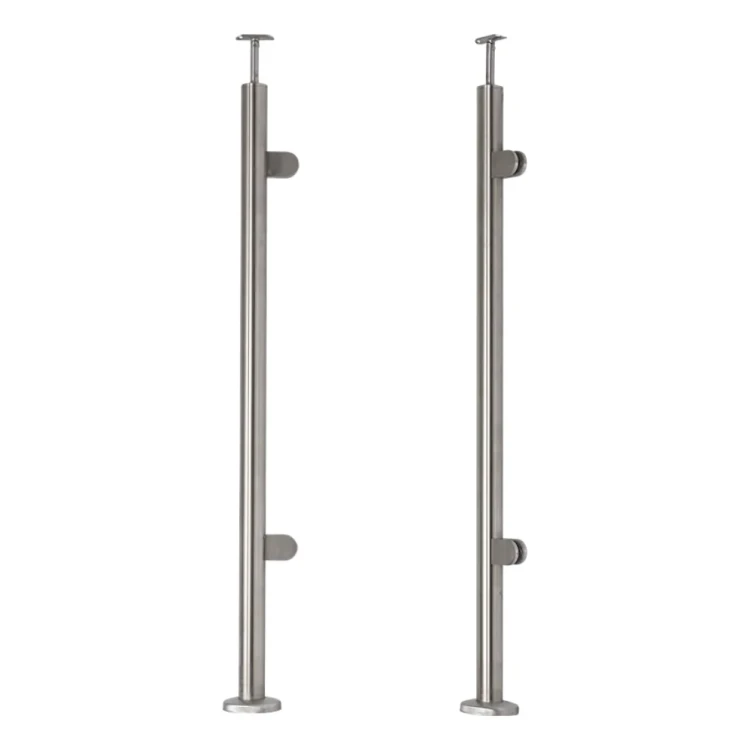

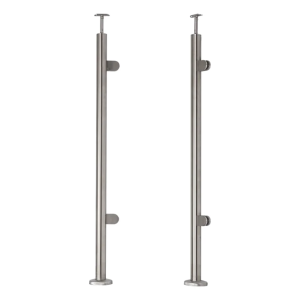

Stâlp de balustradă terminal din oțel inoxidabil – varianta dreaptă și stângă
Stâlp de balustradă terminal din oțel inoxidabil – varianta dreaptă și stângă

Caracteristicile principale ale stâlpului

  • Material: oțel inoxidabil AISI 304 — rezistență ridicată la coroziune și deteriorări mecanice
  • Finisaj: satinat (șlefuit)
  • Diametrul stâlpului: ø 42,4 mm, grosimea peretelui: 2 mm
  • Înălțimea stâlpului: 1060 mm
  • Înălțimea totală cu mâna curentă: 1102,4 mm
  • Tip: terminal drept/stâng — universal, potrivit pentru diverse proiecte arhitecturale
  • Modul de montaj: în podea
  • Suporți pentru sticlă: 2 buc.
  • Gama de grosime a sticlei: 6–10,76 mm (în set garnituri pentru sticlă 8 mm)
  • Greutate: 3,2 kg

Dispunerea suporților pe stâlp

Suporții pentru sticlă sunt dispuși simetric pe stâlp. Distanța de la marginea superioară a stâlpului la axa suportului superior este de 200 mm, distanța între axele suporților este de 610 mm, iar distanța de la suportul inferior la bază — 250 mm. Orificiile de montaj ale suporților: 2× M8.

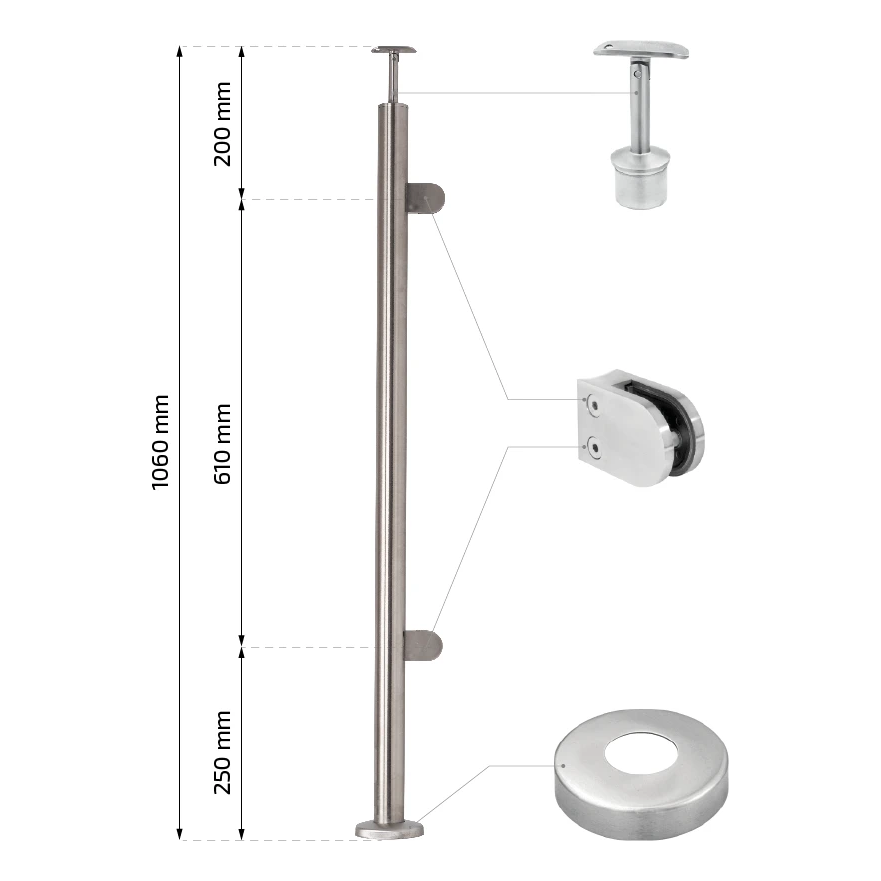

Vedere explodată a stâlpului cu componentele – conectorul pentru mâna curentă, suportul pentru sticlă, masca
Vedere explodată a stâlpului cu componentele – conectorul pentru mâna curentă, suportul pentru sticlă, masca

Conținutul setului

  • Stâlp Ø 42,4 × 2 mm, înălt. 1060 mm
  • Conectorul pentru mâna curentă (suportul superior) — înălțime 80 mm, țapin ø 14 mm, adaptat pentru mâna curentă ø 42,4 mm
  • Suporți pentru sticlă — 2 buc., dimensiuni 50 × 40 × 40 mm, orificiu de montaj ø 8,5 mm
  • Masca de bază (rozetă) — diametru 105 mm, înălțime 20 mm, orificiu ø 42,4 mm
  • Set complet de garnituri pentru sticlă 8 mm

Dimensiunile suportului pentru sticlă

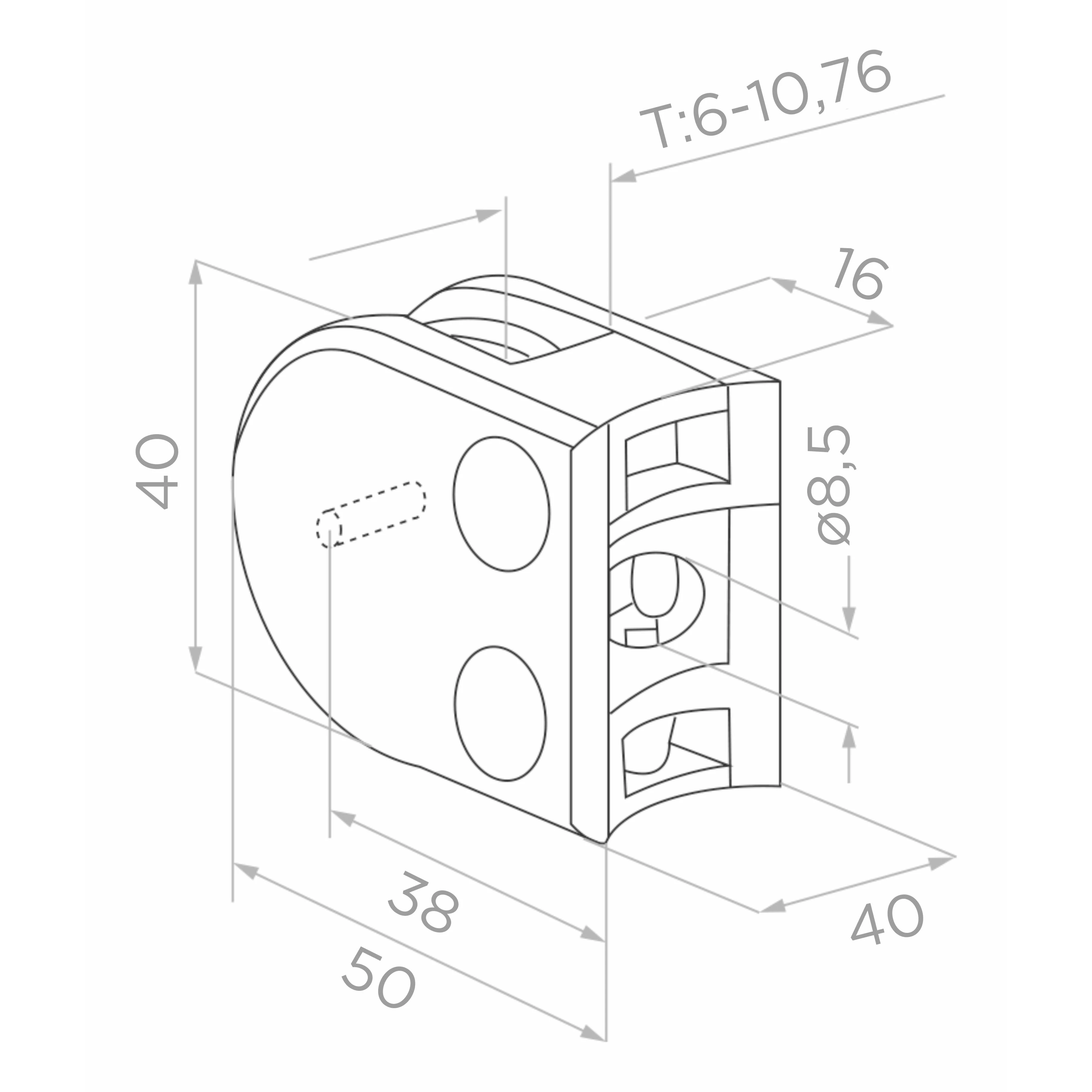

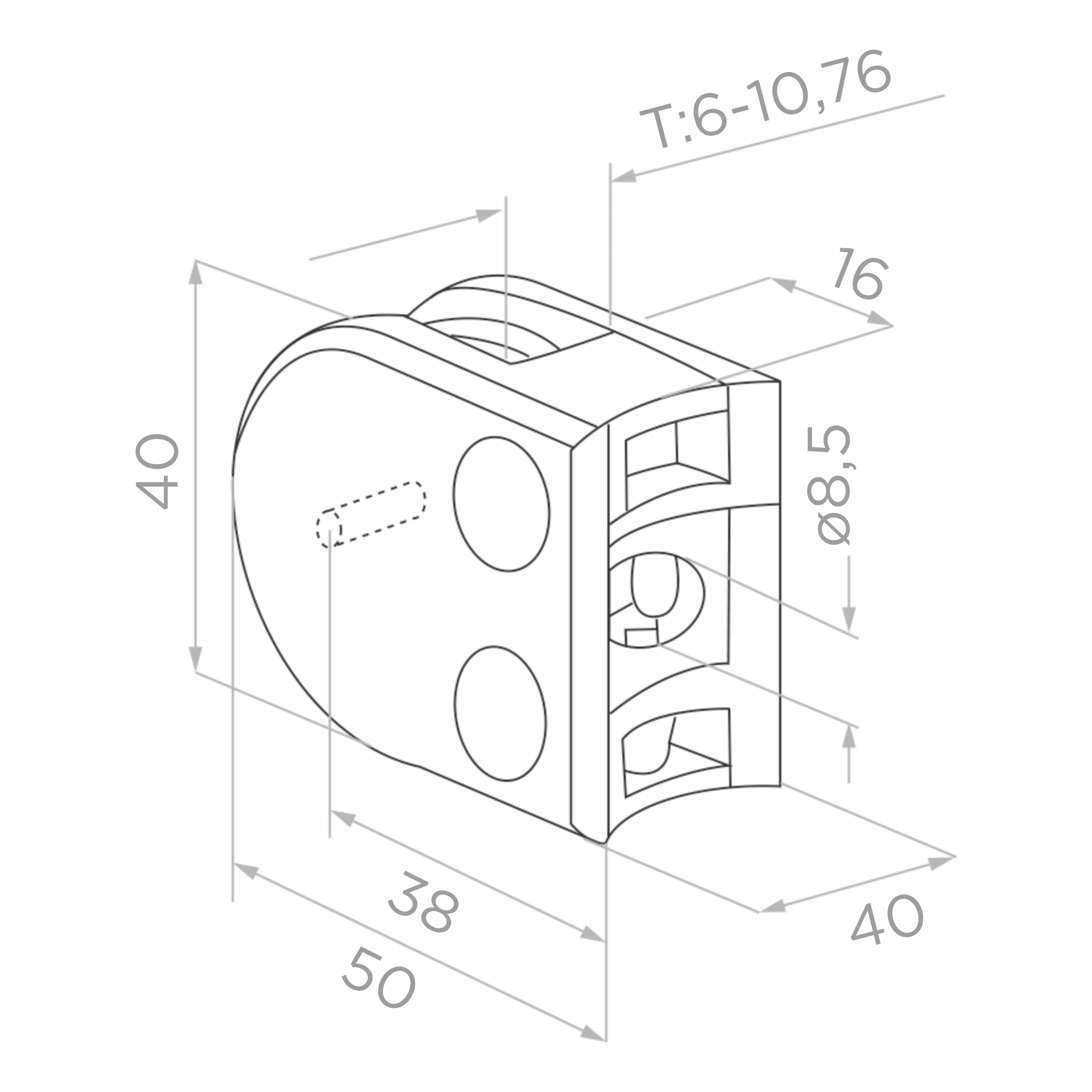

Desen cu dimensiuni al suportului pentru sticlă – 50×40×40 mm, grosimea sticlei 6–10,76 mm
Desen cu dimensiuni al suportului pentru sticlă – 50×40×40 mm, grosimea sticlei 6–10,76 mm
  • Lungimea totală: 50 mm, partea de montaj: 38 mm
  • Înălțime: 40 mm
  • Lățime: 40 mm
  • Gama de grosime a tablei de sticlă: 6–10,76 mm
  • Distanța marginii sticlei de la axa de blocare: 16 mm
  • Diametrul orificiului de montaj: ø 8,5 mm

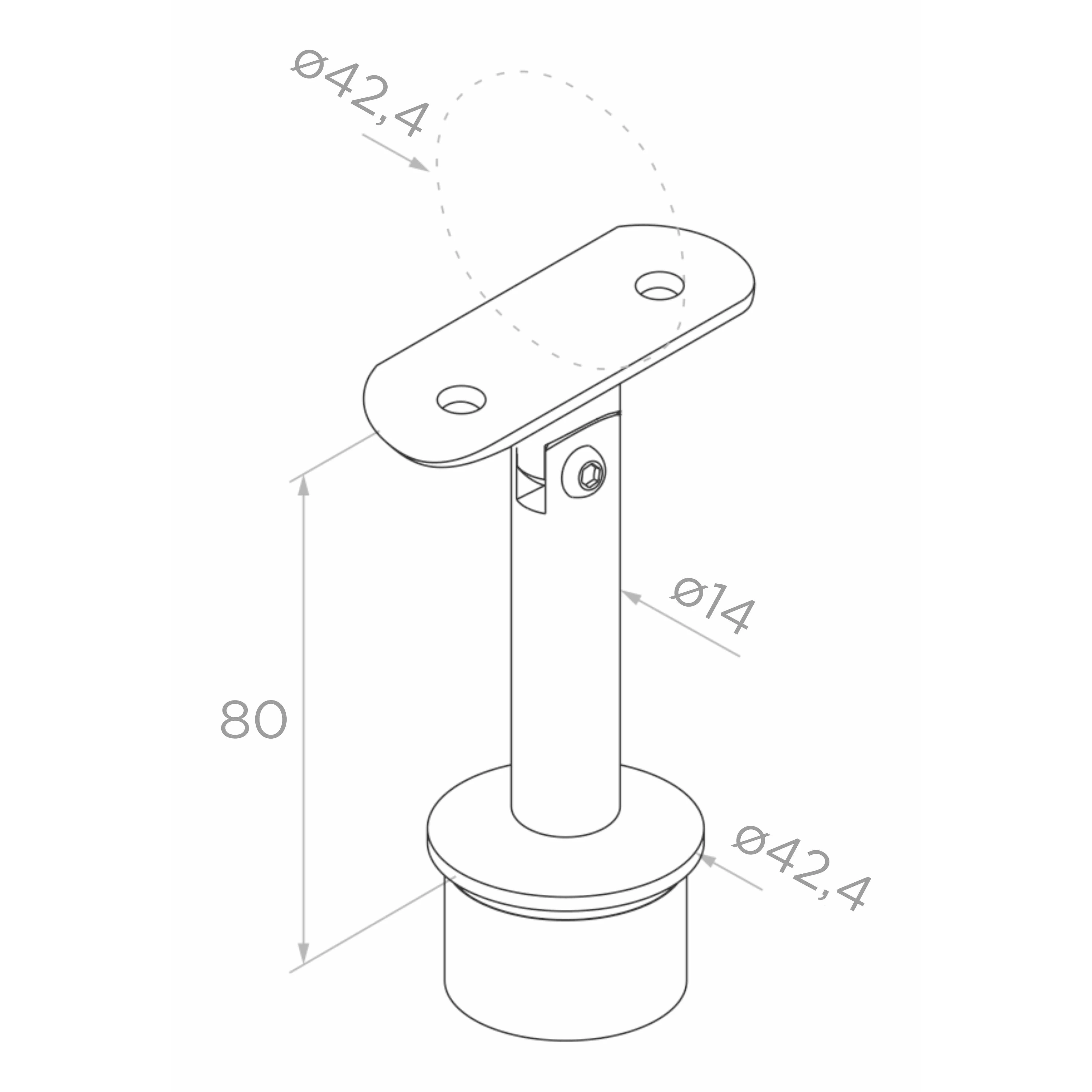

Desen cu dimensiuni al connectorului pentru mâna curentă – înălțime 80 mm, diametru 42,4 mm
Desen cu dimensiuni al connectorului pentru mâna curentă – înălțime 80 mm, diametru 42,4 mm

Conectorul pentru mâna curentă (suportul superior)

Conectorul reglabil pentru mâna curentă cu înălțimea de 80 mm cu țapin ø 14 mm care se fixează în interiorul țevii stâlpului. Platforma superioară adaptată pentru mâna curentă ø 42,4 mm cu posibilitatea reglării unghiului de înclinare. Prin aceasta montajul mâinii curente este mai simplu, iar stâlpul poate fi adaptat la condițiile specifice de pe șantier. În situația de inegalitate a podelei stâlpul poate fi scurtat suplimentar.

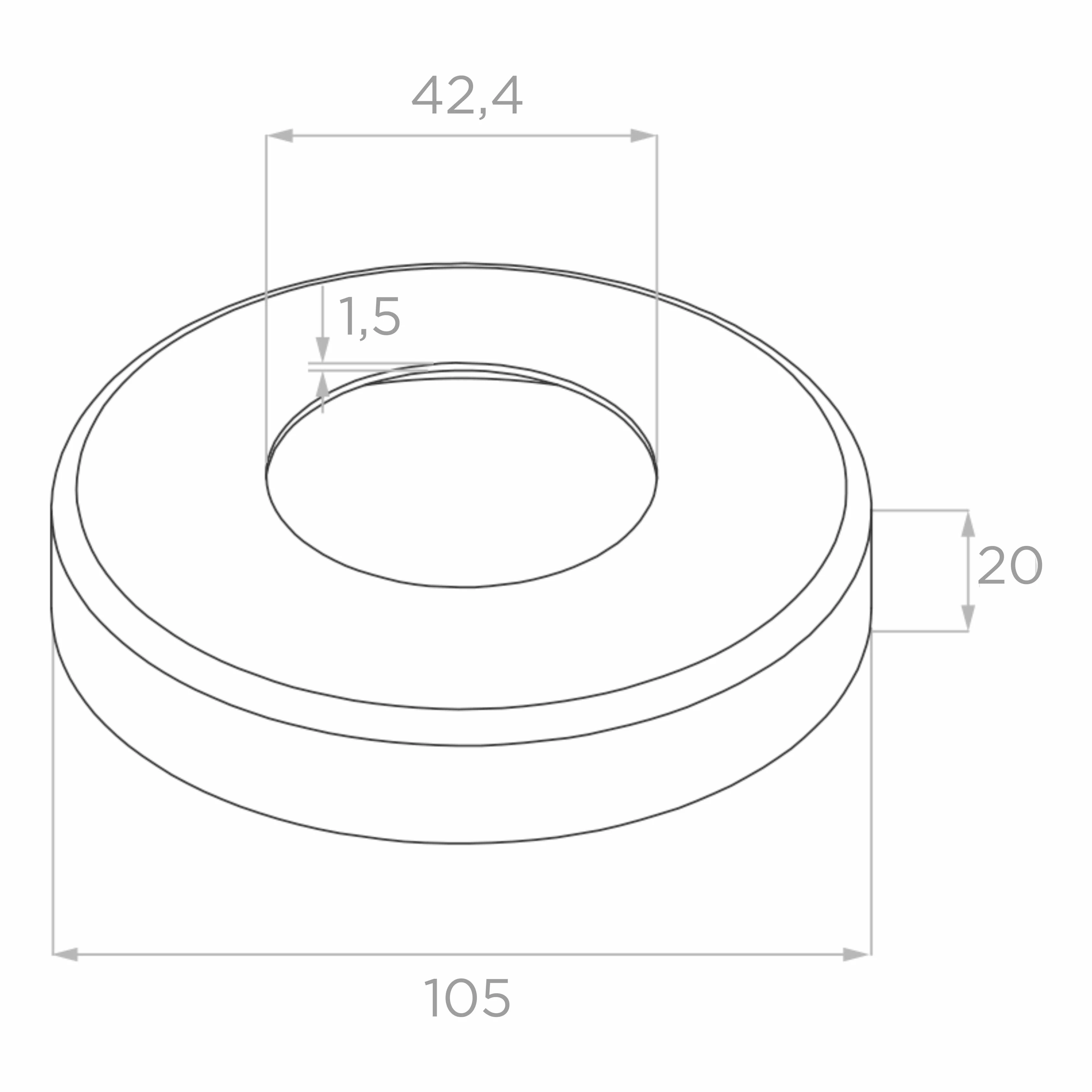

Desen cu dimensiuni al măștii de bază – diametru 105 mm, înălțime 20 mm
Desen cu dimensiuni al măștii de bază – diametru 105 mm, înălțime 20 mm

Masca de bază (rozeta)

Rozeta decorativă cu diametrul exterior 105 mm și înălțimea 20 mm acoperă estetic locul de montaj al stâlpului în podea. Orificiul interior ø 42,4 mm, grosimea materialului flanjei 1,5 mm.

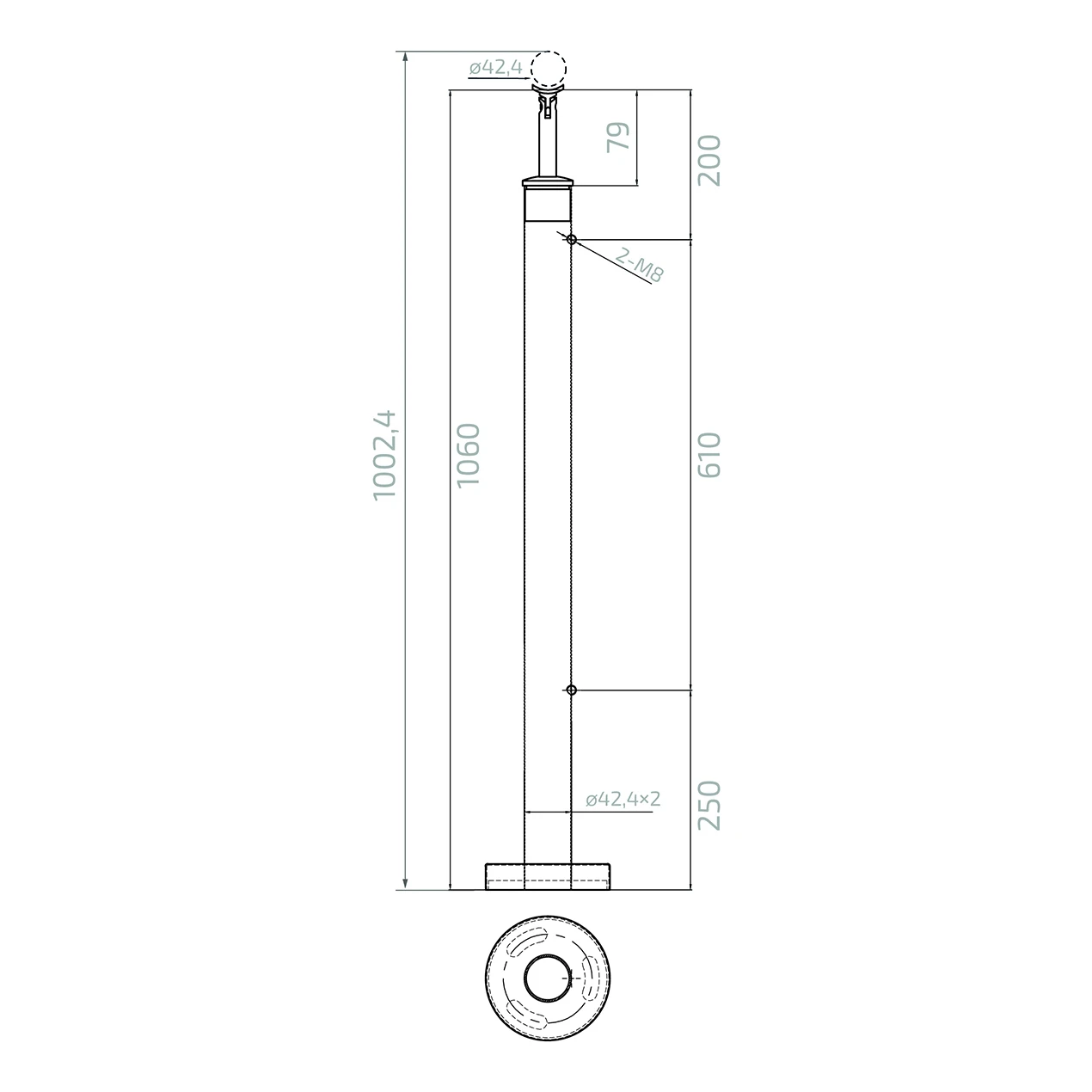

Desen tehnic al stâlpului de balustradă cu dimensiuni complete de montaj
Desen tehnic al stâlpului de balustradă cu dimensiuni complete de montaj

Dimensiunile de montaj ale stâlpului

  • Diametrul țevii: ø 42,4 × 2 mm
  • Înălțimea țevii stâlpului: 1060 mm
  • Înălțimea de la bază la axa mâinii curente: 1002,4 mm
  • Înălțimea suportului mâinii curente: 79 mm
  • Distanța suportul superior – vârful stâlpului: 200 mm
  • Distanța între suporți (axă–axă): 610 mm
  • Distanța suportul inferior – baza: 250 mm
  • Orificiile de montaj ale suporților: 2× M8
  • Diametrul mâinii curente: ø 42,4 mm

Informație importantă de montaj

Conectorii și fixările pentru mâna curentă incluse în produs nu sunt fixate permanent. Se recomandă utilizarea unui adeziv anaerob special pentru oțel inoxidabil pentru a asigura fixarea lor corespunzătoare. În cazul montării tablei de sticlă cu grosime diferită de 8 mm este necesar să vă procurați garnituri în dimensiunea corespunzătoare.
