Sistem copertine din sticlă M10 3-element tirant fi 10 mm sticlă 8-17,52 mm AISI 304 satin

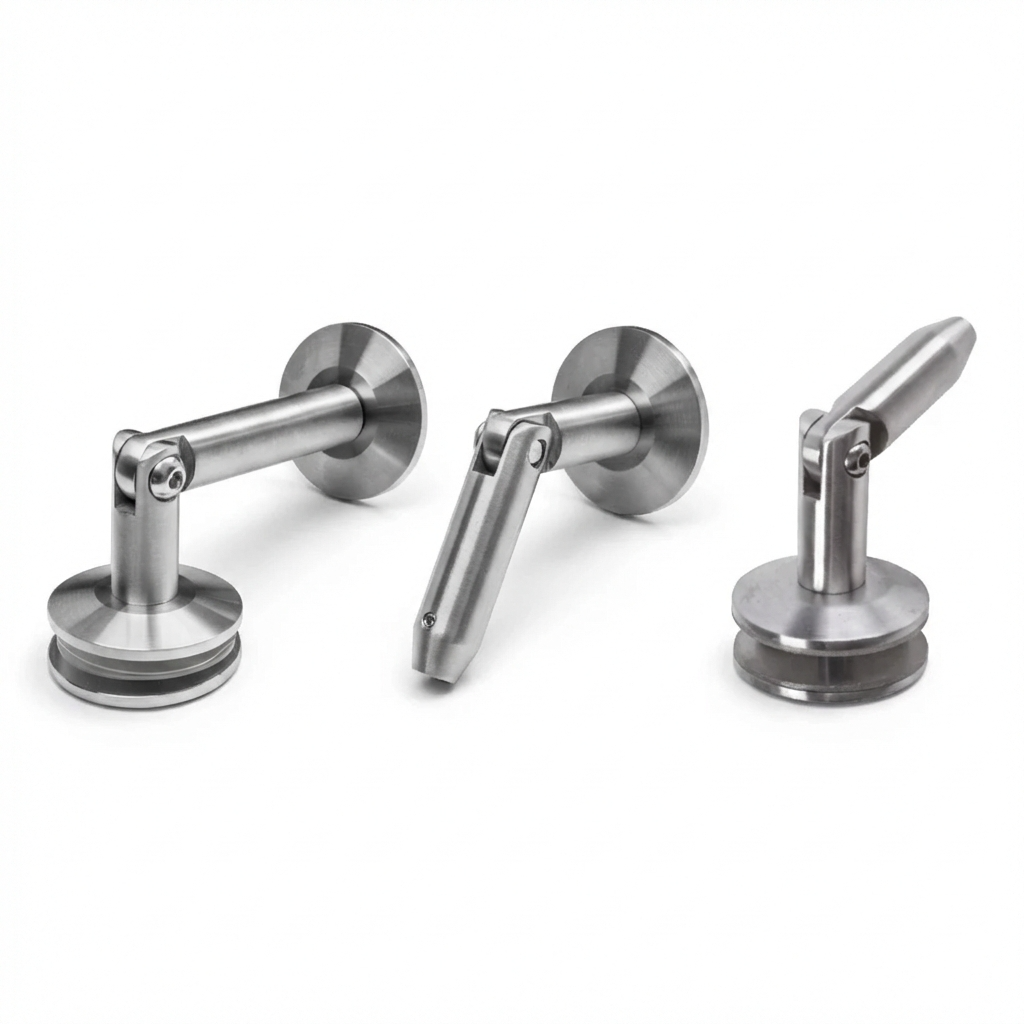

Sistemul este alcătuit din trei conectori fabricați cu precizie din oțel inoxidabil AISI 304 cu finisaj satinat, care asigură durabilitate și un aspect estetic pe termen lung. Fiecare element dispune de un orificiu de montaj mascat, conferind întregii construcții un caracter elegant și minimalist. Sticla nu intră în contact direct cu metalul — setul include garnituri de presiune care protejează panoul și îl stabilizează în poziția corectă.

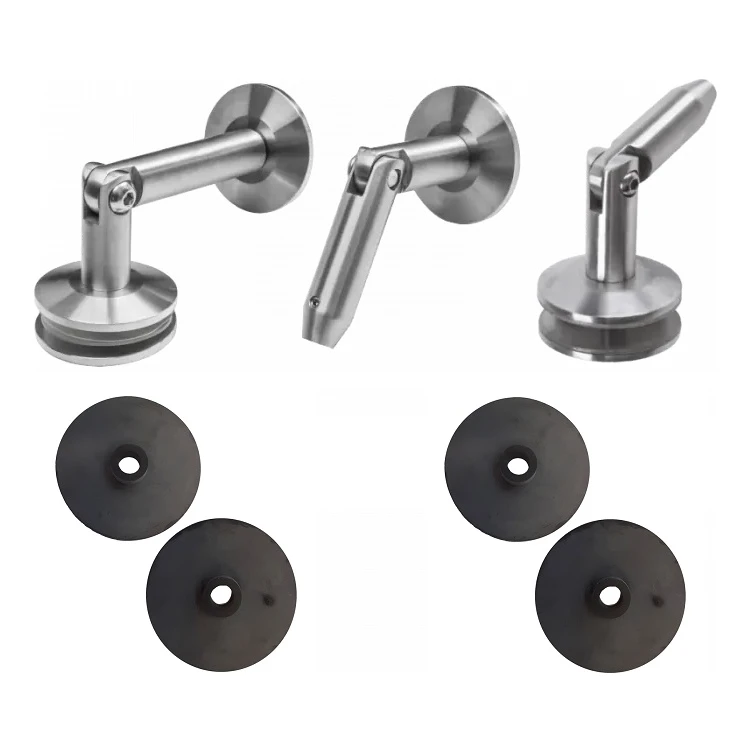

Conținutul setului

• Conector perete–sticlă cu set complet de garnituri de presiune
• Conector sticlă–tirant cu set complet de garnituri de presiune
• Conector tirant–perete

Setul nu include panoul de sticlă și nici tiranții — aceștia trebuie aleși separat. Tiranții cu filet M10 sunt disponibili în trei lungimi: 1 m, 1,2 m și 1,5 m și sunt fabricați din oțel inoxidabil.

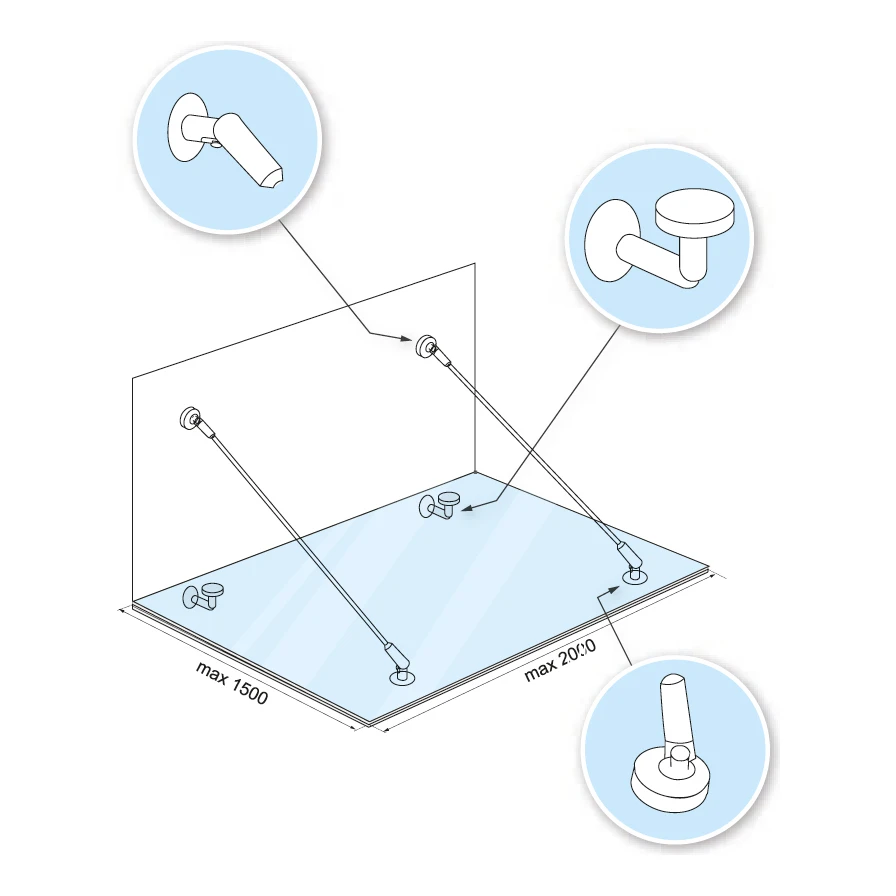

Principiul de montaj

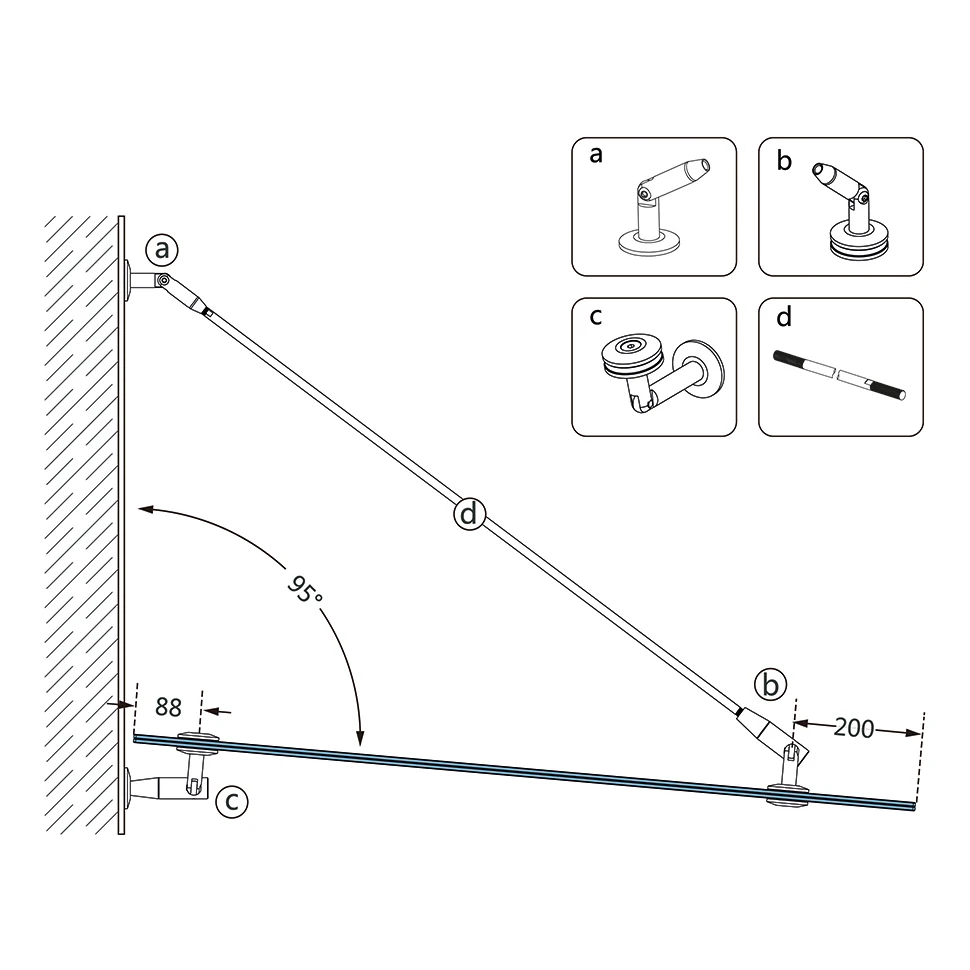

Tirantul este fixat în fațada clădirii cu ajutorul conectorului tirant–perete (elementul a), după care este tensionat pentru a obține poziția optimă a copertinei. Conectorul perete–sticlă (elementul c) menține marginea inferioară a panoului la o distanță de 88 mm față de fațadă, iar conectorul sticlă–tirant (elementul b) transferă sarcinile pe bara de tirant. Domeniul de reglare a unghiului tirantului este de până la 95°, permițând adaptarea sistemului la diverse condiții de montaj.

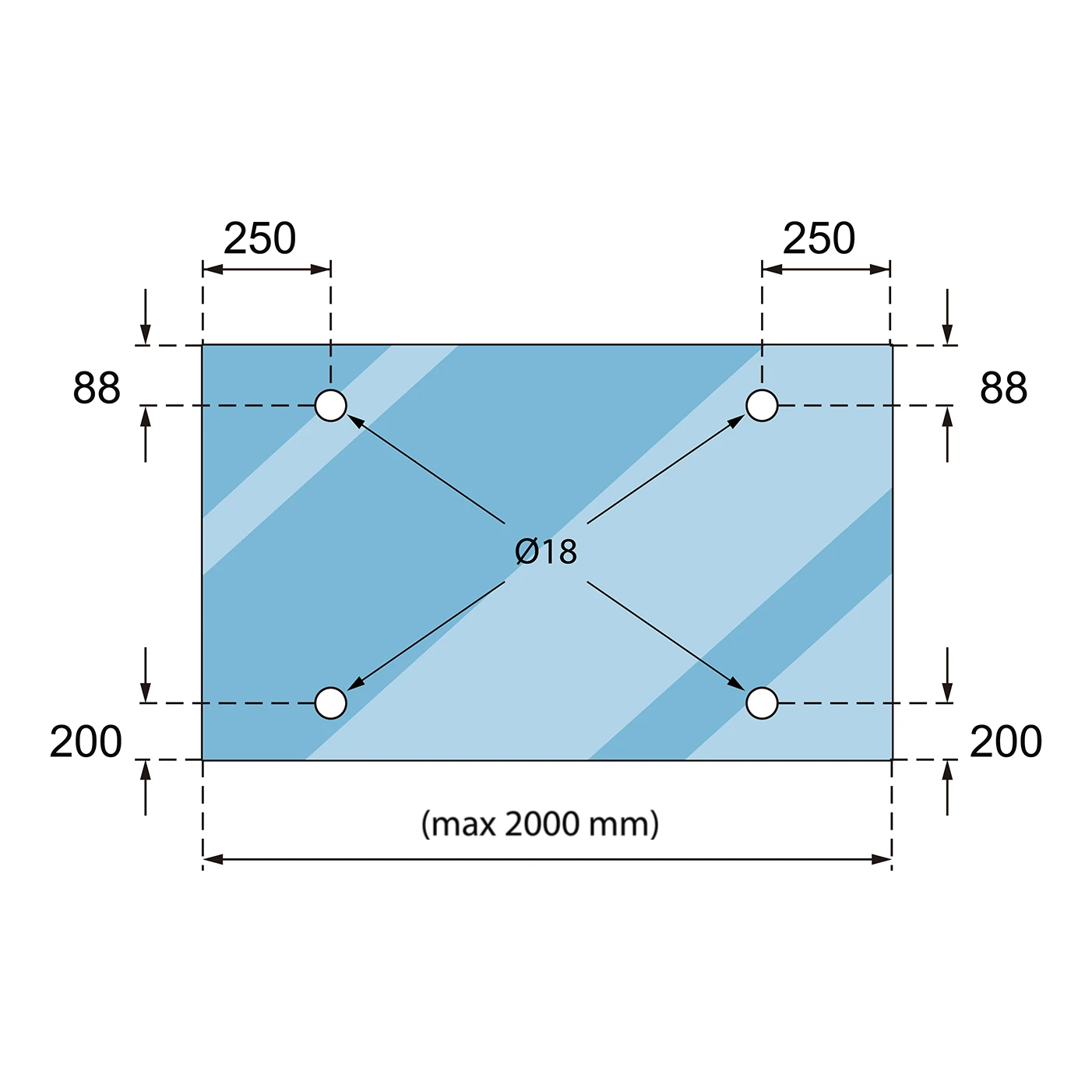

Amplasarea punctelor de fixare în sticlă

• Lățimea maximă a sticlei: 2000 mm
• Adâncimea maximă a copertinei: 1500 mm
• Orificii superioare (conectori perete–sticlă): 88 mm de la marginea superioară, 250 mm de la marginile laterale
• Orificii inferioare (conectori sticlă–tirant): 200 mm de la marginea inferioară, 250 mm de la marginile laterale
• Diametrul orificiilor în sticlă: Ø18 mm

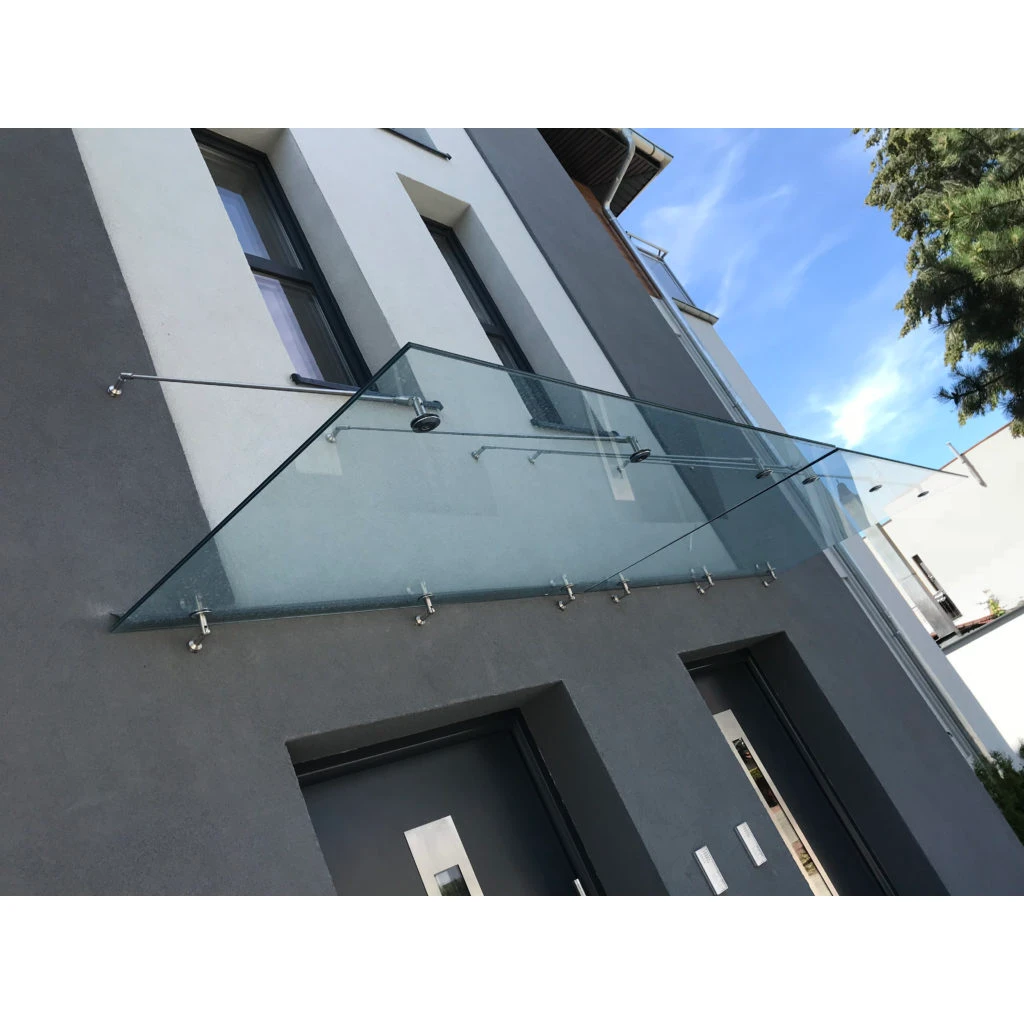

Versatilitatea aplicării reprezintă caracteristica esențială a acestui sistem. În cazul clădirilor cu un strat gros de izolație termică, este posibilă utilizarea unei plăcuțe de montaj suplimentare, care permite ancorarea sigură a conectorilor în zidul portant. Astfel, setul se dovedește eficient atât în construcțiile noi, cât și la modernizarea fațadelor mai vechi. Copertinele din sticlă protejează zona de intrare împotriva precipitațiilor atmosferice și conferă totodată clădirii un aspect modern și ușor din punct de vedere vizual.

Specificații tehnice

• Filet tirant: M10
• Grosimea sticlei: 8–17,52 mm
• Șuruburi de fixare pentru perete și sticlă: M9
• Material: oțel inoxidabil AISI 304
• Finisaj: satin
• Lungimea conectorului: 130 mm
• Greutatea setului: 1,64 kg
