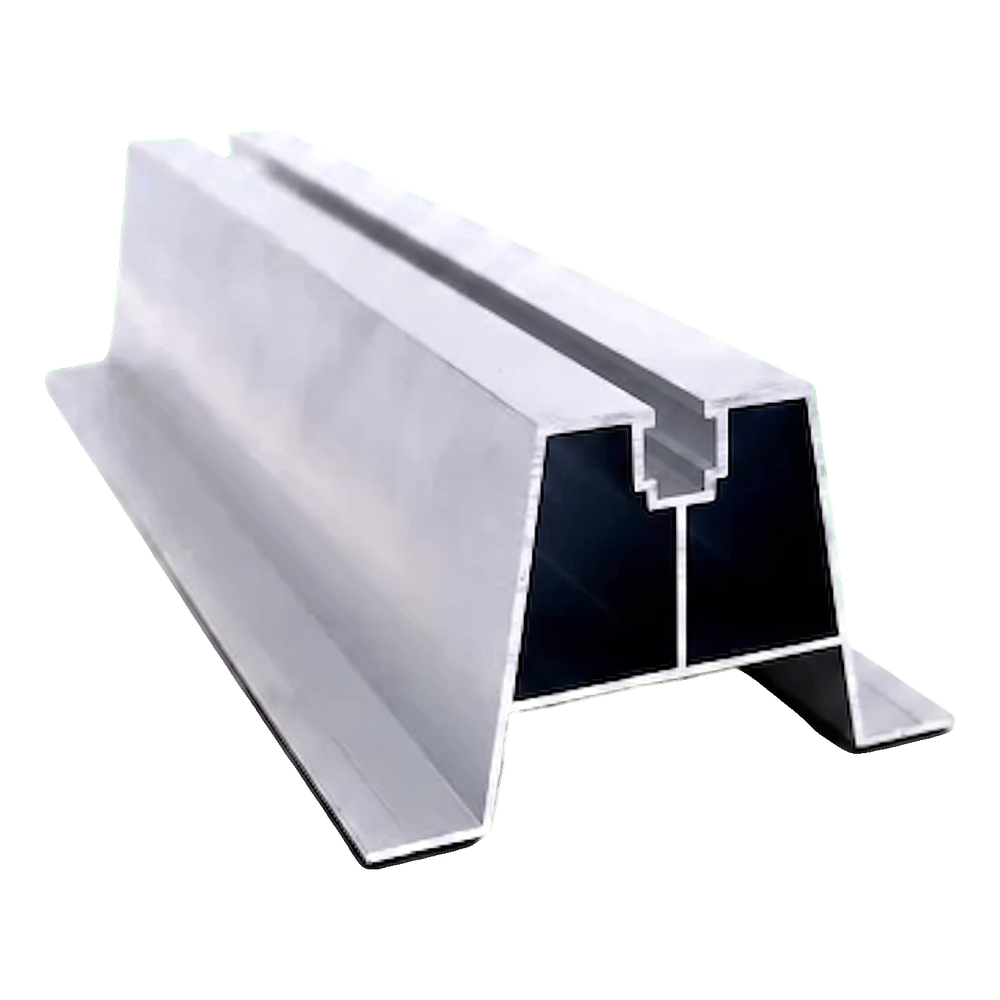

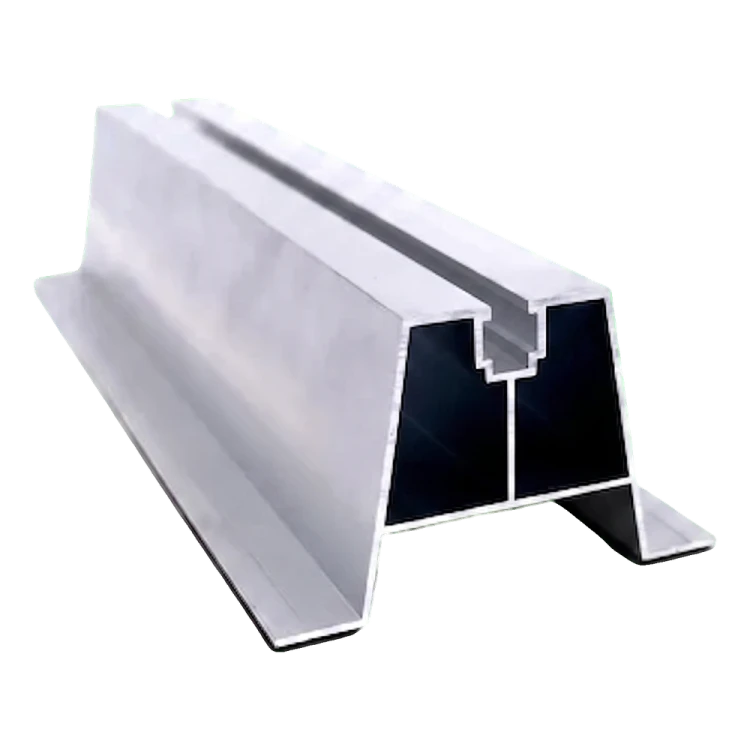

Punte trapezoidală din aluminiu H-70 cu EPDM 400 mm – montaj PV pe tablă trapezoidală
Lăsați o recenzie despre produs
Punte trapezoidală din aluminiu H-70 cu garnitură EPDM, 400 mm, pentru montajul panourilor fotovoltaice pe tablă trapezoidală. Aliaj de aluminiu 6060, secțiune 114 × 70 mm, grosimea peretelui 1,7–1,8 mm, masă 2,03 kg/m. Canal de montaj pentru cleme centrale și terminale.
Costurile de livrare nu sunt incluse în preț.
Costurile de livrare nu sunt incluse în preț.
Alegeți varianta:
Prețul variantelor individuale poate diferi
Opțiuni de Ambalare
Cod produs:
Descriere
Punte trapezoidală din aluminiu H-70 cu EPDM 400 mm – montaj PV pe tablă trapezoidală

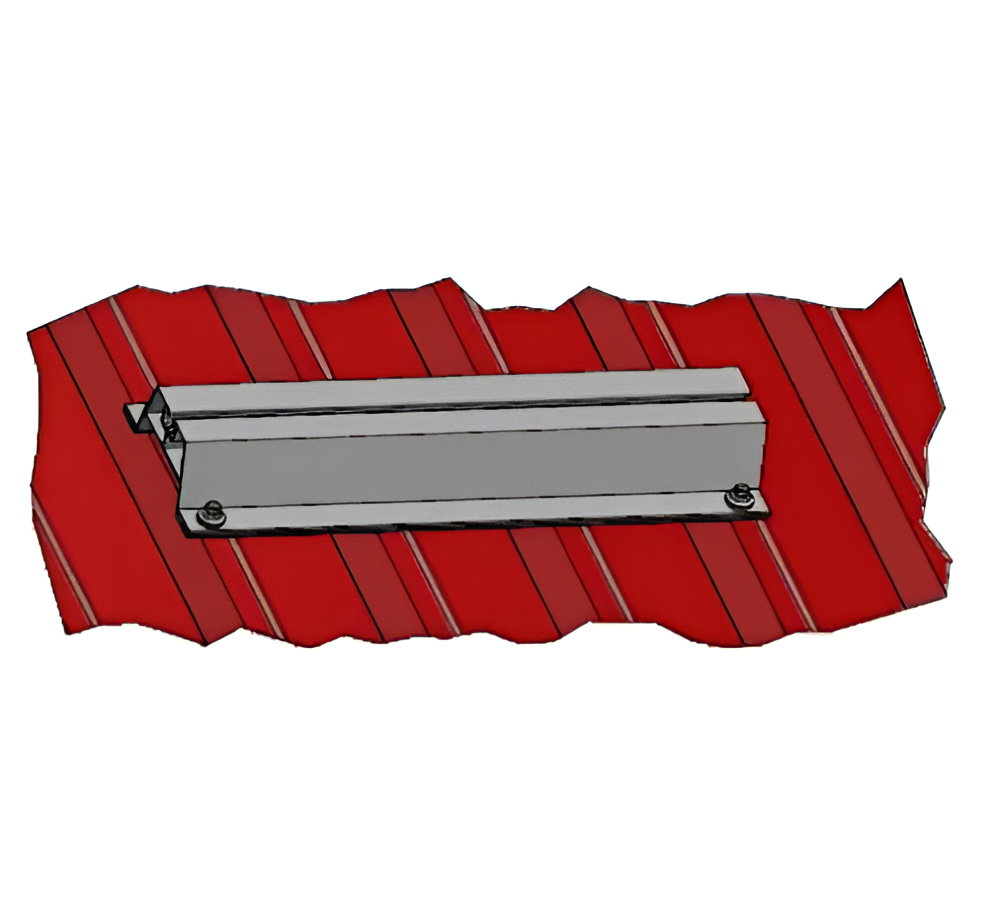

Puntea trapezoidală H-70 cu garnitură EPDM este un profil punte din aluminiu proiectat pentru montajul direct al panourilor fotovoltaice pe acoperișuri acoperite cu tablă trapezoidală. Înălțimea profilului asigură o distanță adecvată între modul și suprafața acoperișului, permițând circulația liberă a aerului sub panou. Ventilația naturală favorizează răcirea modulelor, ceea ce se reflectă direct în menținerea eficienței acestora în zilele călduroase. Profilul este fabricat din aliaj de aluminiu 6060, caracterizat printr-o rezistență ridicată la coroziune și o bună rezistență mecanică. Partea inferioară a punții este echipată cu o garnitură EPDM, care protejează învelișul acoperișului împotriva deteriorării și asigură o etanșare perfectă pe tabla trapezoidală. Șina superioară cu canal de montaj permite fixarea rapidă a clemelor centrale și terminale cu ajutorul șuruburilor cu cap hexagonal și piulițelor pătrate — fără a fi necesare unelte speciale.
Avantajele profilului punte H-70
- Profilul cu construcție înălțată asigură spațiu de ventilație între panou și acoperiș, favorizând răcirea naturală a modulelor

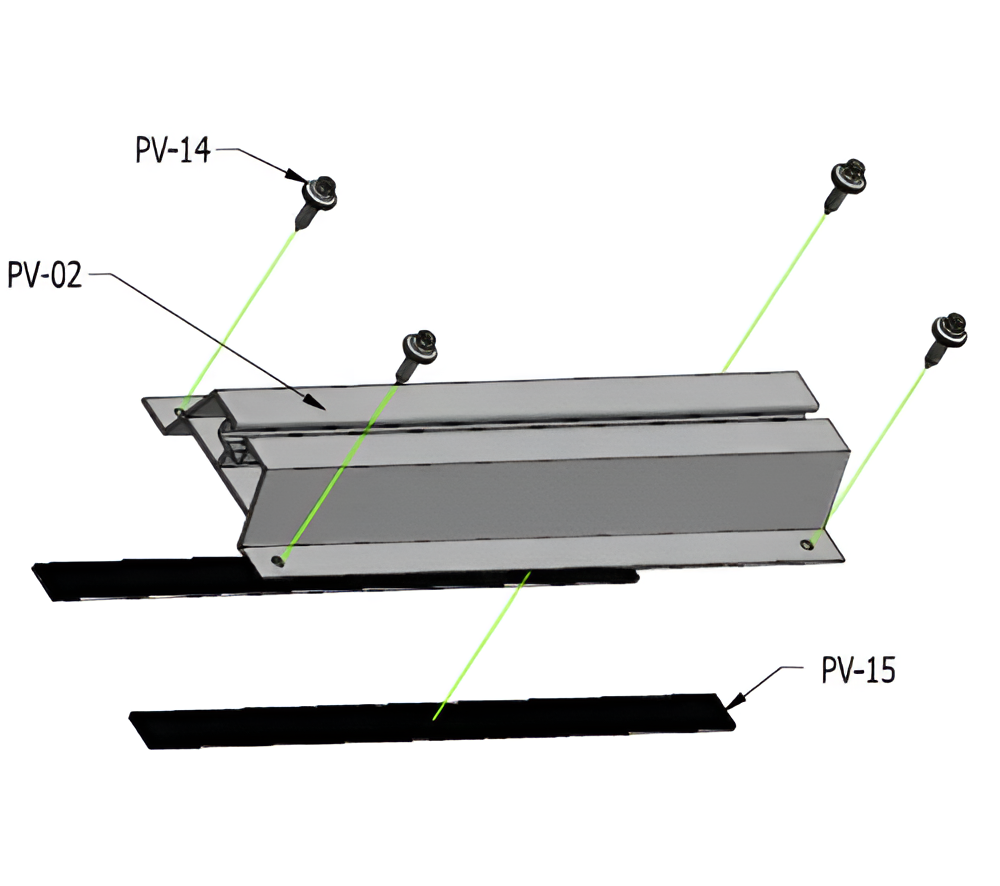

- Garnitura EPDM de pe picioarele profilului protejează tabla trapezoidală împotriva zgârieturilor și elimină contactul galvanic dintre aluminiu și oțelul învelișului acoperișului
- Aluminiul 6060 se pretează la anodizare, ceea ce permite obținerea unei protecții anticorozive suplimentare și a unei finisări estetice

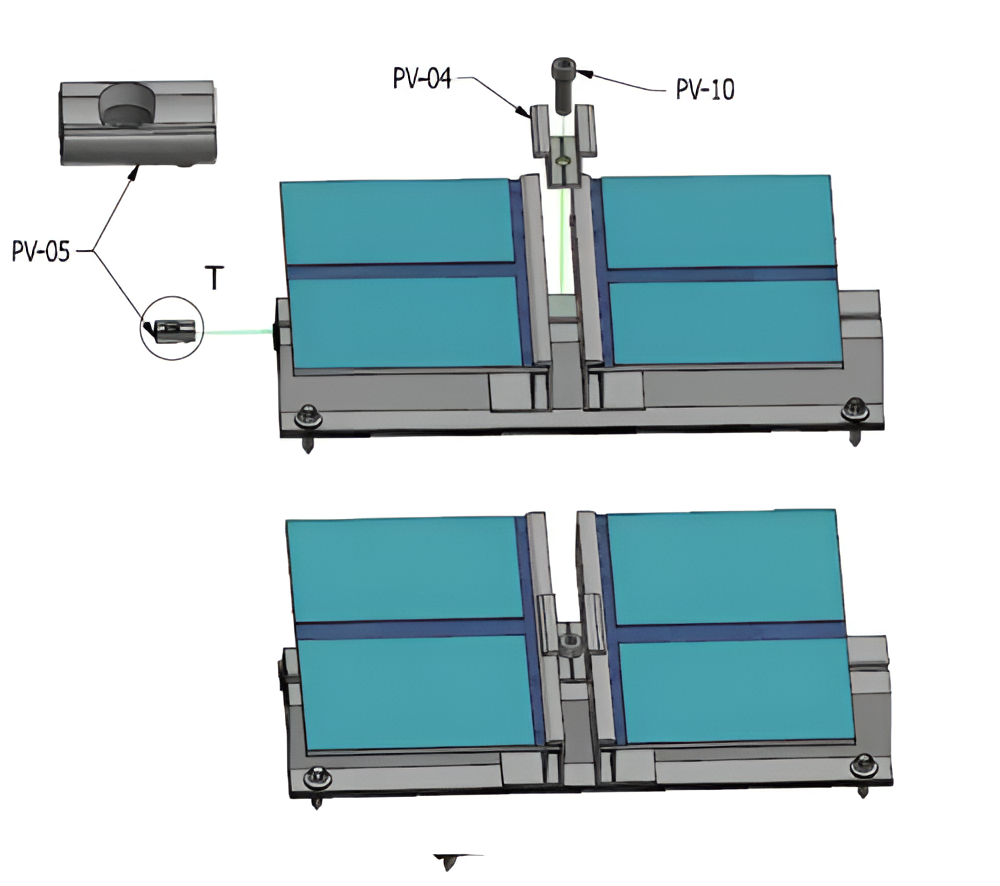

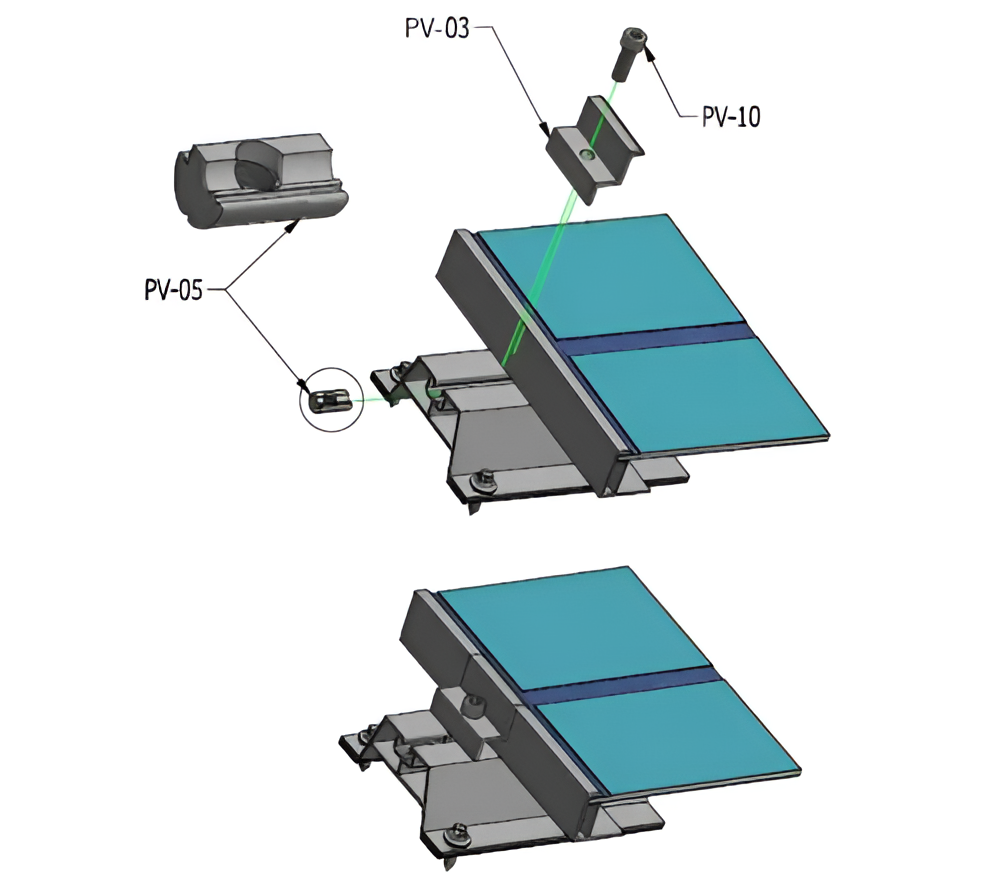

- Canalul de montaj universal din șina superioară este compatibil cu clemele centrale și terminale ale sistemelor PV standard
- Găurile de montaj se realizează pe loc, în timpul instalării, ceea ce permite ajustarea precisă a distanței în funcție de profilul specific al tablei

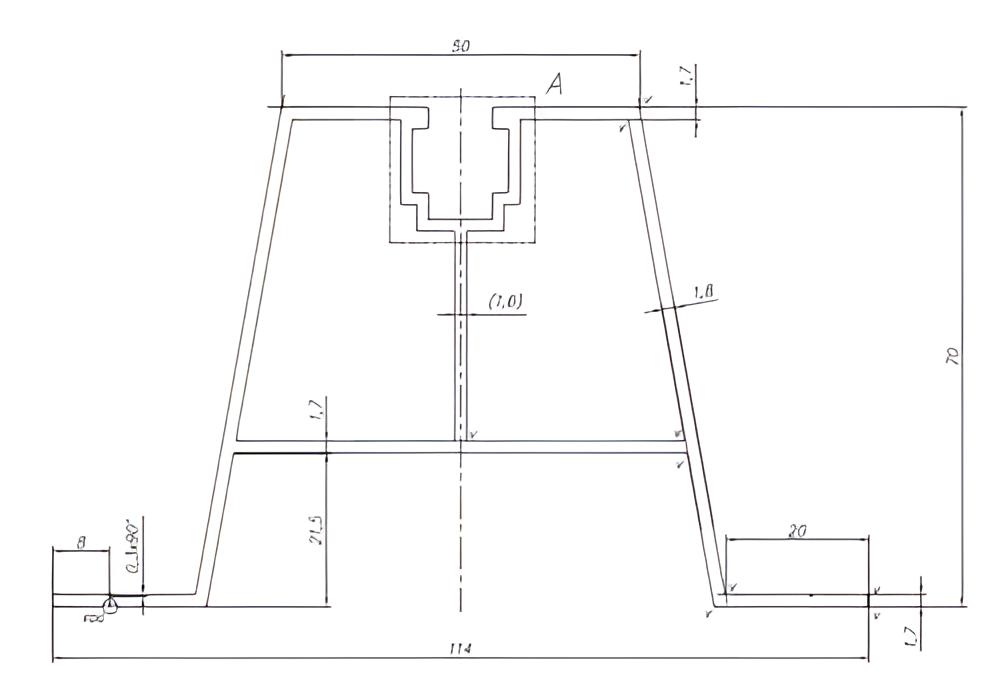

Desenul tehnic prezintă secțiunea transversală completă a profilului, cu dimensiunile marcate ale elementelor constructive cheie. Se poate observa forma caracteristică trapezoidală a picioarelor, canalul de montaj central din șina superioară, precum și canelura pentru introducerea piulițelor pătrate. Dimensiunile detaliate ale profilului le găsiți în tabelul Dimensiuni de mai jos.
