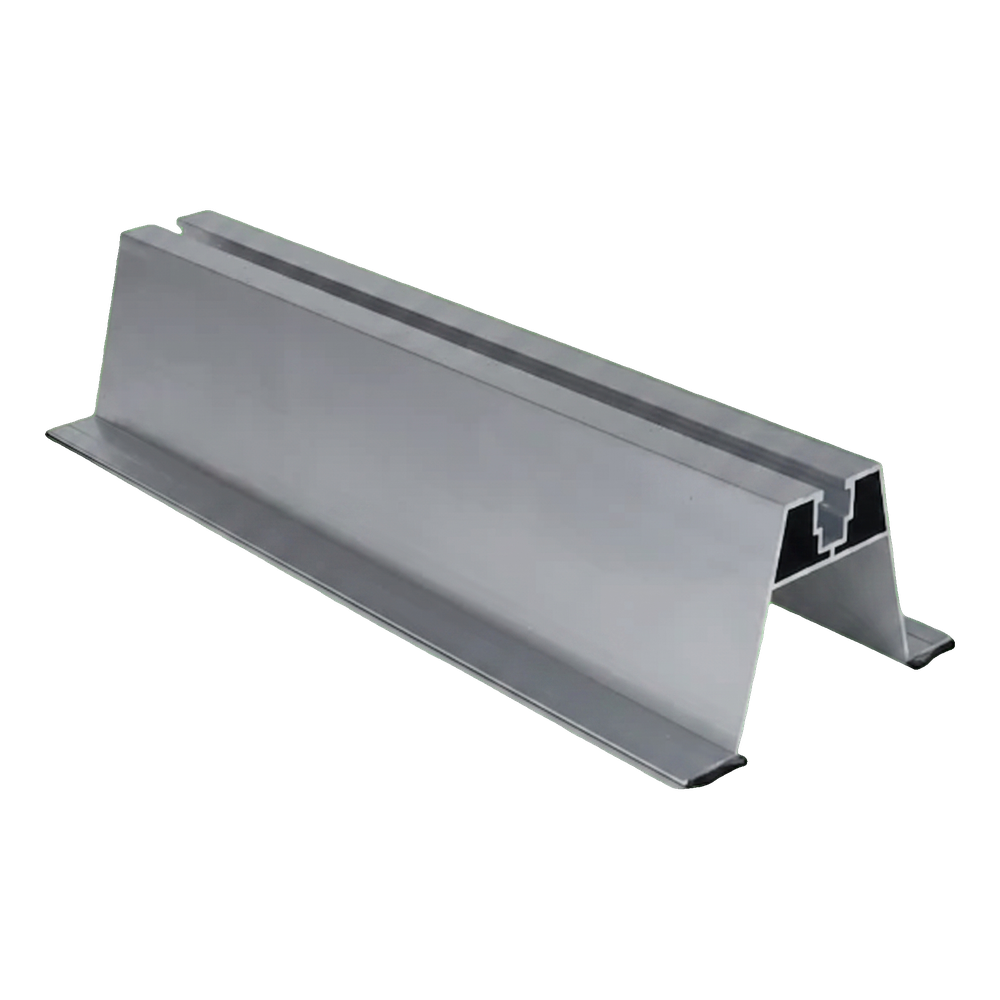

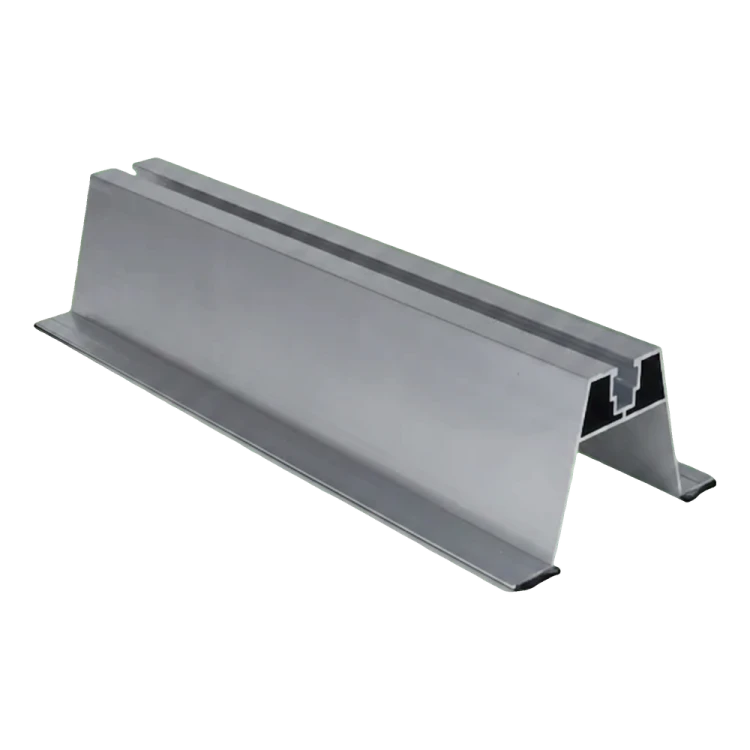

Punte trapezoidală din aluminiu H-70 cu EPDM 330 mm – tip 2 pentru tablă cutată
Lăsați o recenzie despre produs
Punte trapezoidală din aluminiu H-70 cu EPDM, tip 2, pentru tablă cutată. Secțiune 114 × 70 mm, lungime 330 mm, grosime perete 1,5 mm, masă 1,262 kg/m. Canal de montaj 40 mm, orificiu 9 mm. Aluminiu 6060, garnitură EPDM pe tălpi. Orificiile de montaj se găuresc la fața locului.
Costurile de livrare nu sunt incluse în preț.
Costurile de livrare nu sunt incluse în preț.
Alegeți varianta:
Prețul variantelor individuale poate diferi
Opțiuni de Ambalare
Cod produs:
Descriere
Punte trapezoidală din aluminiu H-70 cu EPDM 330 mm – tip 2 pentru tablă cutată
Puntea trapezoidală H-70 cu EPDM este un profil de montaj din aluminiu destinat fixării directe a panourilor fotovoltaice pe acoperișuri acoperite cu tablă cutată. Varianta tip 2 este dedicată îmbinărilor de acoperiș mai înalte — înălțimea profilului asigură circulația liberă a aerului sub module, permițând răcirea lor naturală și distanțarea de suprafața încălzită a acoperișului. Profilul este echipat cu un canal de montaj superior, în care se fixează clemele mediane și terminale cu ajutorul șuruburilor cu locaș hexagonal și al piulițelor pătrate. Pe tălpile profilului sunt montate garnituri EPDM, care atenuează vibrațiile, protejează stratul de acoperire al tablei de zgârieturi și etanșează punctul de contact cu învelitoarea acoperișului. Orificiile pentru șuruburile de fixare pe tablă se execută pe șantier — astfel, instalatorul poate adapta distanța dintre orificii la distanța dintre creste trapezului.
Avantaje pentru echipa de montaj
- Înălțimea de 70 mm distanțează modulul de acoperiș — ventilație mai bună și temperaturi de funcționare mai reduse ale panourilor
- Garnitura EPDM de pe tălpi protejează stratul de acoperire al tablei și îmbunătățește aderența profilului
- Canal de montaj compatibil cu cleme mediane și terminale — sistem de fixare universal
- Orificii de montaj executate la fața locului, ceea ce permite adaptarea punții la orice profil de tablă cutată
- Aluminiu 6060 rezistent la coroziune — exploatare fără întreținere pe toată durata de viață a instalației
Desenul secțiunii arată forma trapezoidală a profilului, cu bază largă și canal de montaj în partea superioară. Detaliul din colțul din stânga jos prezintă secțiunea garniturii EPDM montate pe talpa profilului. Toate dimensiunile secțiunii transversale le găsiți în fișa de specificații de mai jos.
