Punte trapezoidală din aluminiu H-60 cu EPDM 330 mm – montaj PV pe tablă cutată

Disponibilitate: În stoc (cantitate mare)

Livrare în: 10 Zile Lucrătoare

Greutate: 0.396 kg

Preț/ buc.: 19,70 Lei 19.70

incl. TVA 21%, excl. costuri de livrare

Preț net/ buc.: (16,28 Lei)

excl. TVA 21%, excl. costuri de livrare

* Opțiuni de Ambalare:

Bucată
Pachet: 50 de Bucăți
Pachet: 500 de Bucăți
Pachet: 1000 de Bucăți

cantitate buc.

Total:

produs indisponibil

adaugă la lista de dorințe

* - Câmp obligatoriu

Evaluare:

Furnizor: -

Cod produs: PV-02-02

recomandă unui prieten

Descriere

Punte trapezoidală din aluminiu H-60 cu EPDM 330 mm – montaj PV pe tablă cutată

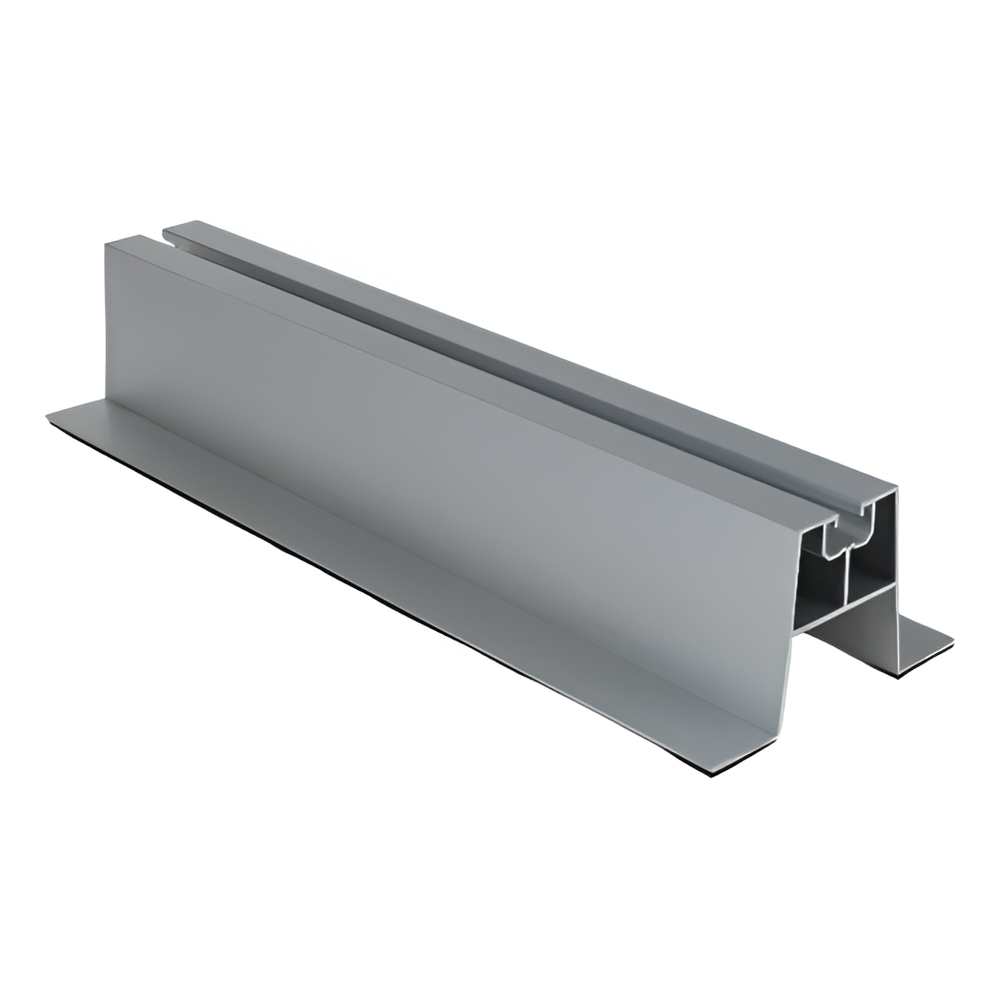

Punte trapezoidală din aluminiu H-60 330 mm cu garnitură EPDM – vedere de perspectivă a profilului

Puntea trapezoidală din aluminiu H-60 cu garnitură EPDM este un element structural destinat fixării directe a modulelor fotovoltaice pe acoperișurile acoperite cu tablă cutată. Profilul cu înălțimea de 60 mm asigură o distanță adecvată între panou și suprafața acoperișului, ceea ce permite circulația liberă a aerului sub modul — răcirea naturală crește eficiența instalației și prelungește durata de viață a panourilor. Puntea funcționează împreună cu clemele intermediare și terminale, care se fixează în canalul superior al șinei cu ajutorul unei pene glisante, a unui insert filetat sau a unui șurub în T. Găurile de montaj se execută direct pe acoperiș, ceea ce oferă flexibilitate completă pentru adaptarea la distanța dintre valurile tablei cutate. Garnitura EPDM integrată la baza profilului protejează învelitoarea acoperișului împotriva deteriorării și asigură etanșeitatea în punctul de contact cu tabla.

Avantaje cheie pentru echipele de montaj

Montaj direct pe tablă cutată — fără a fi necesară o subconstrucție suplimentară

Înălțimea de 60 mm garantează ventilația sub panou, ceea ce înseamnă o mai bună răcire a modulelor și o producție mai mare de energie în zilele călduroase

Aluminiu 6060 rezistent la coroziune — exploatare îndelungată fără întreținere

Garnitura EPDM inclusă protejează tabla și elimină riscul de scurgeri

Găuri executate la fața locului — libertate deplină de adaptare la distanța dintre valurile acoperișului

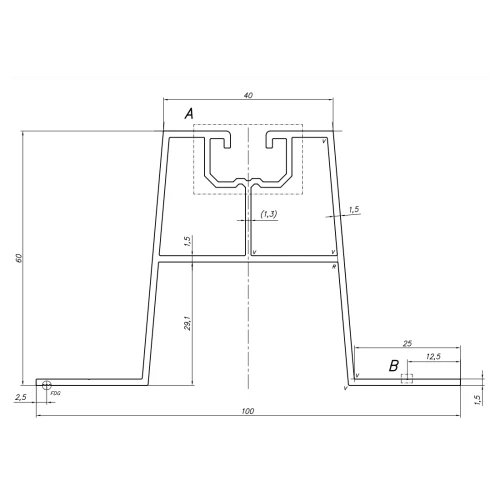

Desen tehnic al secțiunii punții trapezoidale H-60 cu dimensiuni: lățimea bazei 100 mm, înălțime 60 mm, canal superior 40 mm

Secțiunea profilului cu lățimea bazei de 100 mm și canalul superior de montaj de 40 mm asigură o fixare stabilă a clemelor. Pereții cu grosimea de 1,5 mm păstrează un raport optim rezistență-masă. Aluminiul 6060 se pretează la anodizare, ceea ce permite o protecție suplimentară a suprafeței și o finisare estetică, dacă este necesar.

Videoclip de prezentare a punții trapezoidale pentru montajul panourilor fotovoltaice pe tablă cutată

Dimensiuni

Secțiune (lățime × înălțime)	100 × 60 mm
Lungime	330 mm
Grosime perete	1,5 mm
Lățimea canalului superior	40 mm
Masă pe metru	1,199 kg/m

Material și finisaj

Material / aliaj	aluminiu 6060
Garnitură EPDM	da — integrată la baza profilului
Culoare	argintie (aluminiu brut)

Montaj și compatibilitate

Canal de montaj / tip de canelură	canal superior pentru pană glisantă / insert filetat / șurub în T
Tip de acoperiș / suport	acoperișuri din tablă cutată
Mod de îmbinare	cleme intermediare și terminale; găuri executate la locul montajului

Alți parametri

Cantitate în ambalaj	1 buc.
