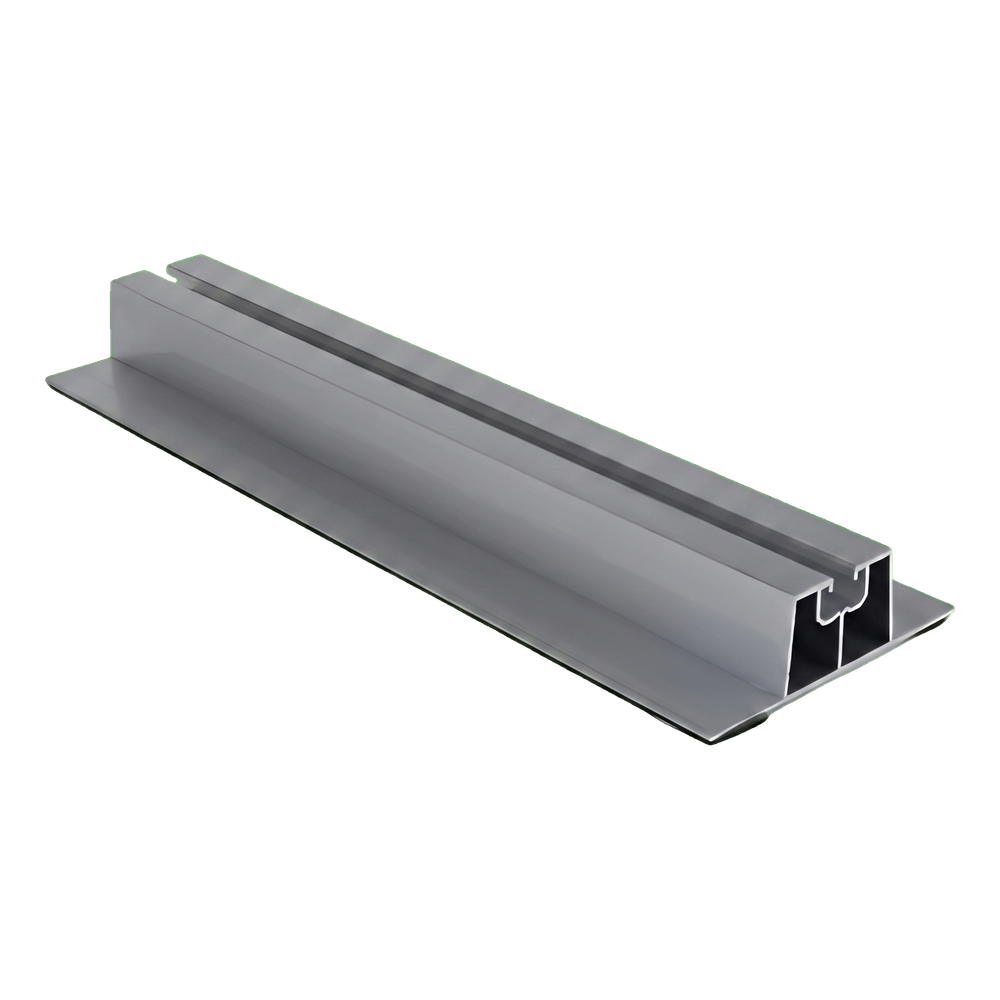

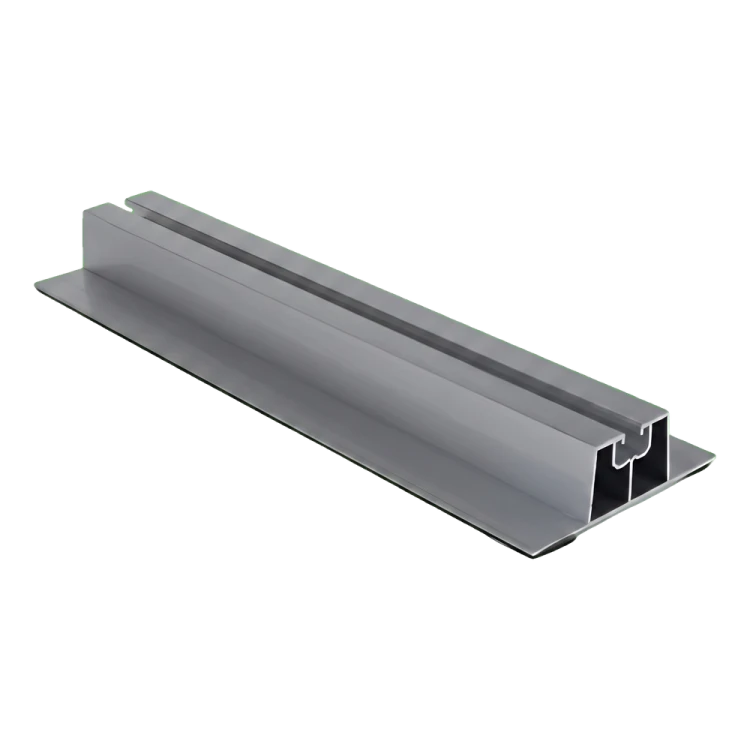

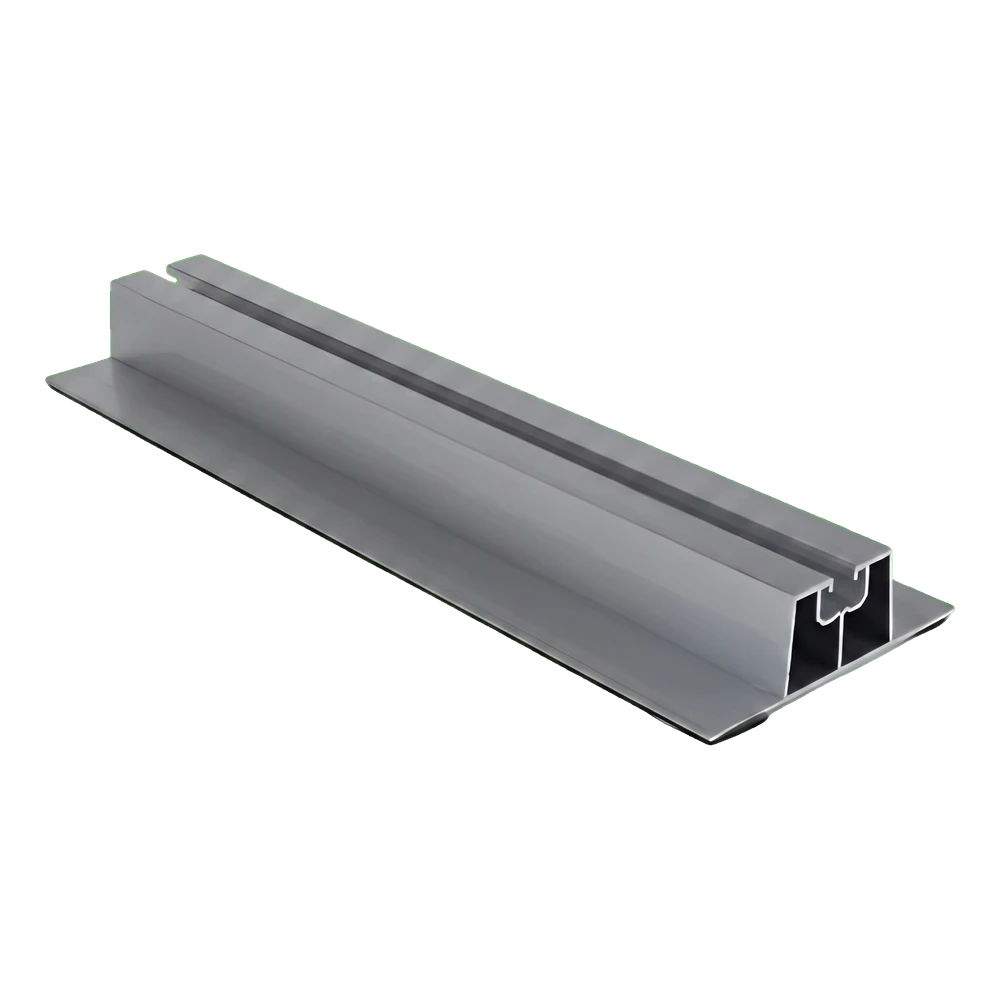

Punte trapezoidală din aluminiu H-30 cu EPDM 330 mm – fixare PV pe tablă trapezoidală

Disponibilitate: În stoc (cantitate mare)

Livrare în: 10 Zile Lucrătoare

Greutate: 0.325 kg

Preț/ buc.: 17,69 Lei 17.69

incl. TVA 21%, excl. costuri de livrare

Preț net/ buc.: (14,62 Lei)

excl. TVA 21%, excl. costuri de livrare

* Opțiuni de Ambalare:

Bucată
Pachet: 50 de Bucăți
Pachet: 500 de Bucăți
Pachet: 1000 de Bucăți

cantitate buc.

Total:

produs indisponibil

adaugă la lista de dorințe

* - Câmp obligatoriu

Evaluare:

Furnizor: -

Cod produs: PV-02-01

recomandă unui prieten

Descriere

Punte trapezoidală din aluminiu H-30 cu EPDM 330 mm – fixare PV pe tablă trapezoidală

Punte trapezoidală din aluminiu H-30 330 mm cu canal de montaj și garnitură EPDM

Puntea trapezoidală din aluminiu H-30 cu garnitură EPDM]] este un element constructiv dedicat pentru fixarea directă a panourilor fotovoltaice pe acoperișuri acoperite cu tablă trapezoidală. Profilul cu înălțimea de 30 mm asigură circulația liberă a aerului sub modul, permițând răcirea naturală și distanțarea panoului de suprafața încălzită a acoperișului — ceea ce se traduce într-o eficiență mai mare a instalației în lunile călduroase. Puntea funcționează împreună cu clemele intermediare și terminale, care se fixează la canalul superior al șinei prin cheie glisantă, insert filetat sau șurub cu cap în T. Orificiile pentru șuruburile de fixare a profilului pe tabla trapezoidală se execută direct pe acoperiș în timpul montajului, ceea ce permite ajustarea precisă a distanței în funcție de profilul specific al tablei. Profilul realizat din aliaj de aluminiu 6060 combină masa redusă cu o rezistență ridicată la coroziune și la factorii atmosferici.

Avantaje esențiale pentru instalator

Montaj direct pe tablă trapezoidală — elimină necesitatea utilizării unor suporturi suplimentare

Garnitura EPDM din baza profilului asigură o etanșare perfectă pe tablă și protejează învelitoarea de acoperiș împotriva deteriorării în punctul de fixare

Înălțimea de 30 mm garantează ventilația modulelor PV

Aluminiul 6060 este adecvat pentru eloxare, oferind o protecție suplimentară a suprafeței

Orificii găurite la fața locului — adaptare la orice distanță între valurile tablei trapezoidale

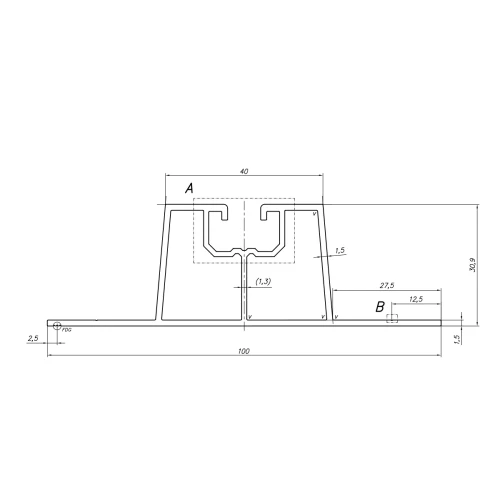

Secțiune tehnică a punții trapezoidale H-30 cu dimensiuni: bază 100 mm, canal superior 40 mm, înălțime 30,9 mm

Secțiunea profilului arată o construcție trapezoidală cu o bază largă de 100 mm care se îngustează spre canalul de montaj de 40 mm în partea superioară. Grosimea peretelui de 1,5 mm, la o grosime a plăcii de bază de 2,5 mm, asigură o rigiditate adecvată păstrând în același timp o masă totală redusă. Forma profilului reproduce geometria tablelor trapezoidale tipice, garantând o aderență stabilă la suport.

Film de prezentare a punții trapezoidale pentru montarea panourilor fotovoltaice pe tablă trapezoidală

Dimensiuni

Secțiune (lățime × înălțime)	100 × 30,9 mm
Lungime	330 mm
Grosimea peretelui	1,5 mm
Grosimea plăcii de bază	2,5 mm
Lățimea canalului de montaj	40 mm
Masă pe metru	0,983 kg/m

Material și finisaj

Material / aliaj	aluminiu 6060
Garnitură EPDM	da

Montaj și compatibilitate

Canal de montaj / tip de șanț	canal superior 40 mm (cheie glisantă / insert filetat / șurub cu cap în T)
Tip de acoperiș / suport	acoperișuri din tablă trapezoidală
Mod de fixare	orificii găurite la locul montajului

Proprietăți fizice

Greutatea piesei	0,325 kg
Rezistență la coroziune	da — aluminiu 6060 rezistent la factorii externi

Siguranță

Trimite comentariu

Toate recenziile (pozitive și negative) sunt afișate, în funcție de limitarea numărului de comentarii pe platformă. Verificăm dacă acestea provin de la clienți care au achiziționat produsul. Vedeți mai multe pe site-ul nostru Politica de comentarii pagina.

Produse similare

Pană culisantă M8 cu bilă elastică pentru profil PV – aluminiu 6060

Pană culisantă M8 cu bilă elastică pentru profil PV, aluminiu 6060. Filet M8, montaj în șina superioară a profilului, greutate 0,004 kg. Este utilizată pentru fixarea clemelor centrale și terminale în instalațiile fotovoltaice.

Preț: 0,56 Lei

Preț net: 0,46 Lei

Clemă de capăt 30mm cu Șurub și Inserție

Clemă de presiune laterală 30 mm cu șurub și inserție din aluminiu 6060, pentru montarea modulelor fotovoltaice 30 mm cu șuruburi DIN 912 M8x20.

Preț: 3,06 Lei

Preț net: 2,53 Lei

Clemă de capăt 35mm cu Șurub și Inserție

Clemă de presiune laterală 35 mm cu șurub și inserție din aluminiu 6060, pentru montarea modulelor fotovoltaice 35 mm cu șuruburi DIN 912 M8x25.

Preț: 3,37 Lei

Preț net: 2,78 Lei

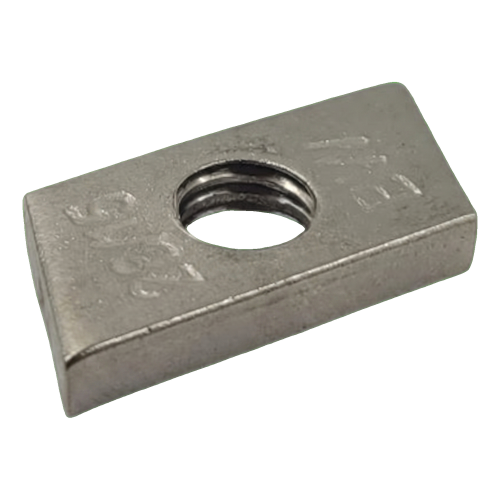

Piuliță filetată M8 tip 28/15 din oțel inoxidabil A2 pentru profile de montaj PV
