Profil de montaj din aluminiu PV 40×40 mm / 665 cm – șină pentru șuruburi cu cap de ciocan M10

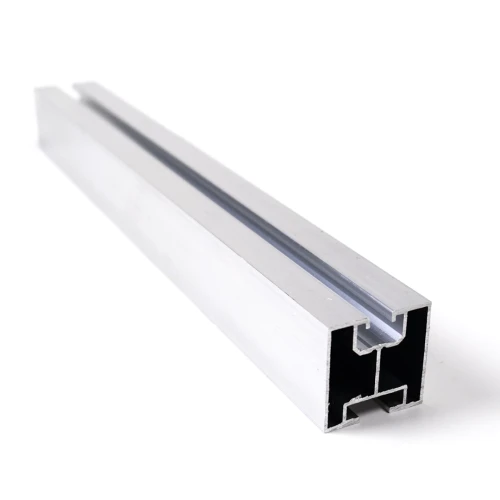

Profilul de montaj PV 40×40 mm cu lungimea de 665 cm este o șină din aluminiu rezistentă, destinată construcției substructurilor pentru modulele fotovoltaice pe acoperișurile înclinate. Realizat din aliaj de aluminiu 6060, acesta combină o masă proprie redusă cu o bună rezistență mecanică și o rezistență naturală la coroziune. Profilul dispune de două canale de montaj independente — cel superior servește la fixarea clemelor care rețin panourile, iar cel inferior la conectarea șinei cu cârligele de acoperiș, adaptoarele sau triunghiurile. Un astfel de sistem cu două canale simplifică semnificativ montajul — instalatorul lucrează exclusiv de sus, fără a fi nevoie de acces la partea inferioară a profilului. Lungimea șinei poate fi suplimentar mărită cu ajutorul îmbinătoarelor de profile (vândute separat), ceea ce permite adaptarea flexibilă a construcției la dimensiunile pantei acoperișului. Profilul este disponibil și în versiune eloxată în negru, care asigură o protecție suplimentară a suprafeței și un aspect estetic pe acoperișurile cu învelitoare închisă la culoare.

Avantaje-cheie pentru instalator

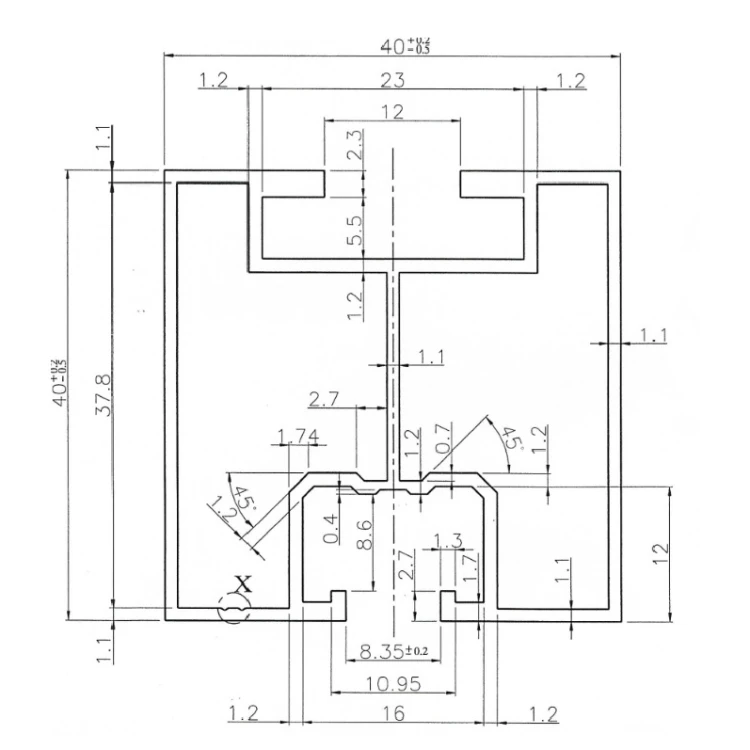

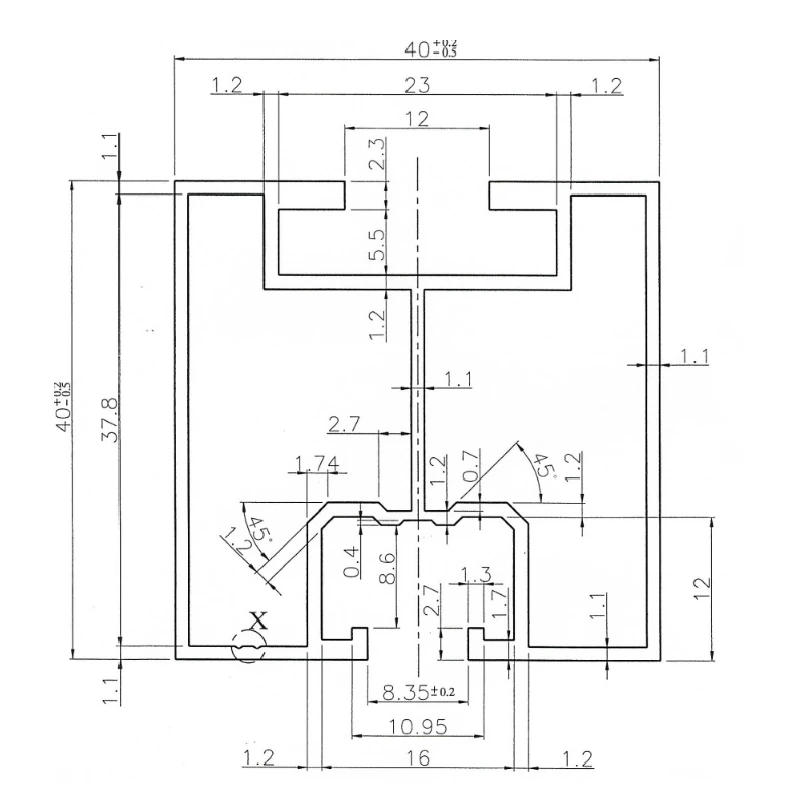

Secțiunea profilului a fost proiectată pentru o distribuție optimă a sarcinilor și pentru confortul montajului. Canalul superior — mai larg, cu un canal de ghidaj care permite introducerea piulițelor — servește la fixarea clemelor intermediare și terminale care rețin modulele PV. Canalul inferior, cu o deschidere mai îngustă, este destinat conectării profilului cu elementele substructurii de acoperiș. Grosimea pereților profilului a fost aleasă astfel încât să asigure rigiditatea întregii șine, menținând în același timp ușurimea. În desenul tehnic sunt de asemenea vizibile teșiturile la 45° de pe marginile interioare, care facilitează introducerea elementelor de fixare în canale.

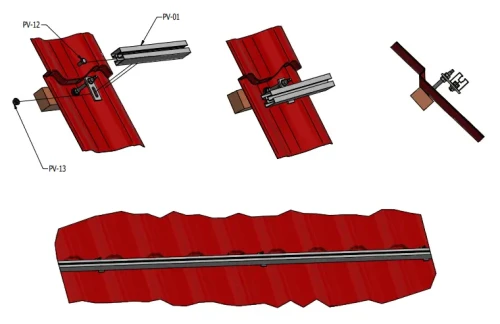

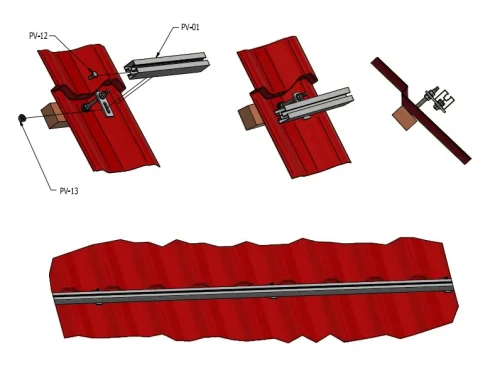

Ilustrația prezintă o schemă tipică de instalare pe un acoperiș acoperit cu țiglă metalică. Cârligul de acoperiș fixat pe căpriori susține profilul, iar clemele fixate în canalul superior al șinei rețin modulele fotovoltaice. Datorită utilizării șuruburilor cu cap de ciocan în canalul inferior, profilul poate fi poziționat cu precizie de-a lungul cârligului fără a fi necesară găurirea unor orificii suplimentare — este suficient să introduceți șurubul în canal și să îl deplasați în poziția dorită înainte de strângere.
