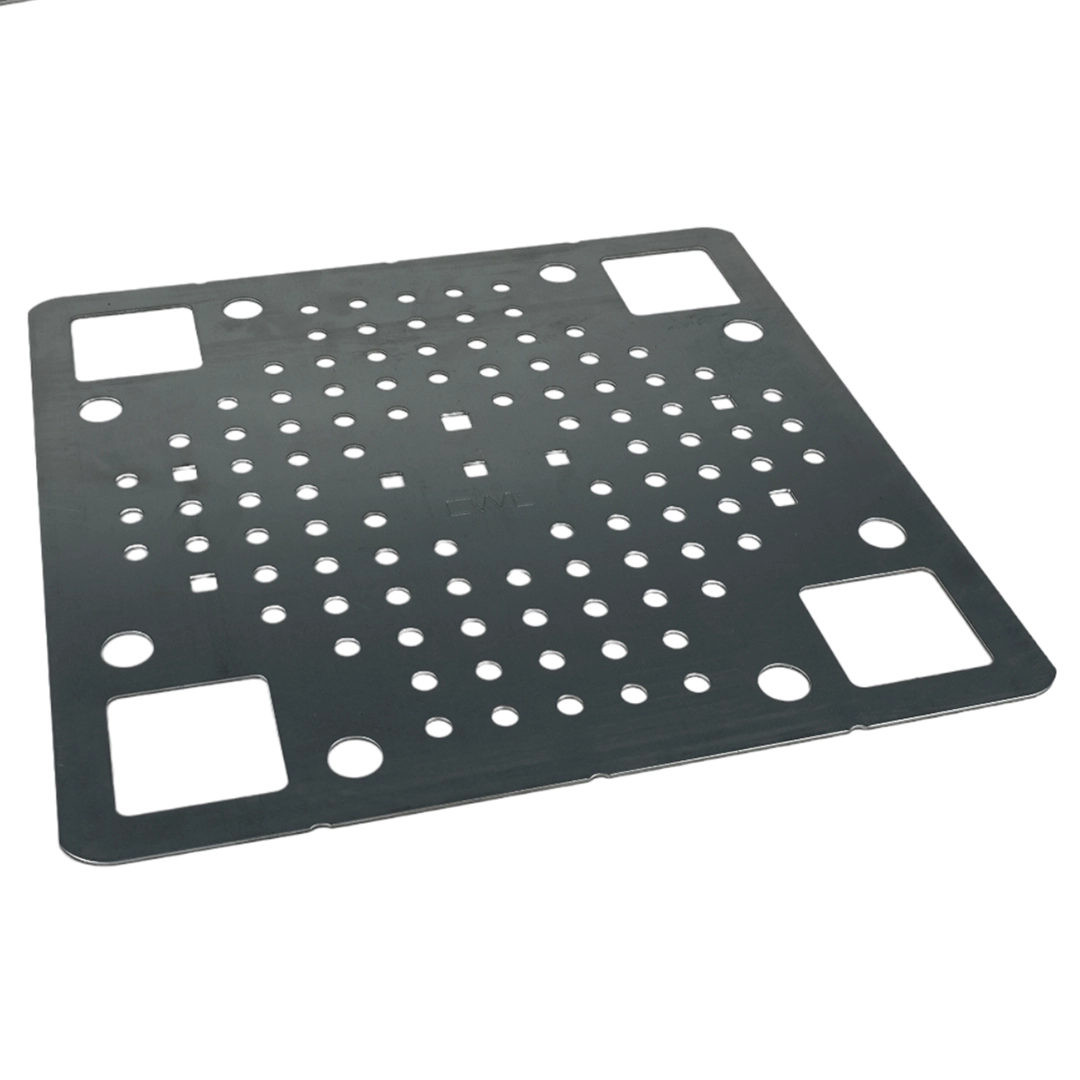

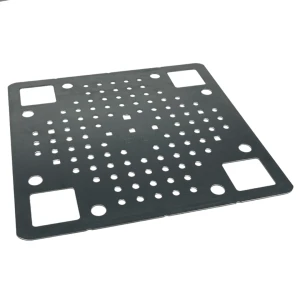

Placă de fixare pentru acoperișuri 375x375mm CWL

Placă de fixare pentru acoperișuri 375x375mm CWL - Oțel inoxidabil H17 1.4016 pentru sisteme fotovoltaice.

Placa de fixare pentru acoperișuri 375x375mm CWL este o soluție sigură și universală pentru fixarea durabilă a elementelor pe acoperișuri bituminoase și din materiale plastice. Placa de montaj poate fi instalată deasupra sau sub membrana de acoperiș existentă pentru un aspect estetic. Cu dimensiunile de 400 x 400 mm pentru sudare, această placă de fixare asigură o fixare sigură și durabilă fără necesitatea fixării mecanice.

Membrana trebuie să fie conformă cu standardele EN 13707:2004+A2:2009 și să îndeplinească următoarele cerințe:

Rezistență la tracțiune în direcție longitudinală și transversală min. 300 N/50 mm EN 12311-1

Rezistență la rupere min. 150 N EN 12310-1

Rezistență la forfecare la îmbinări longitudinale și transversale min. 500 N/50 mm EN 12317-1

Rezistență la desprindere

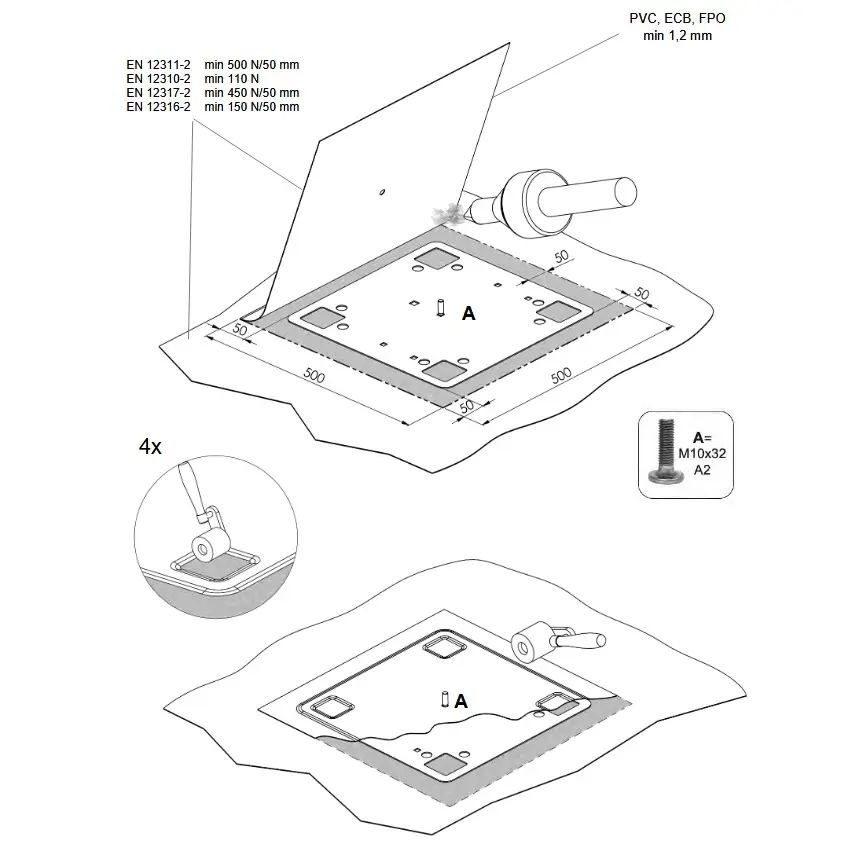

Placă de fixare sub membrana bituminoasă

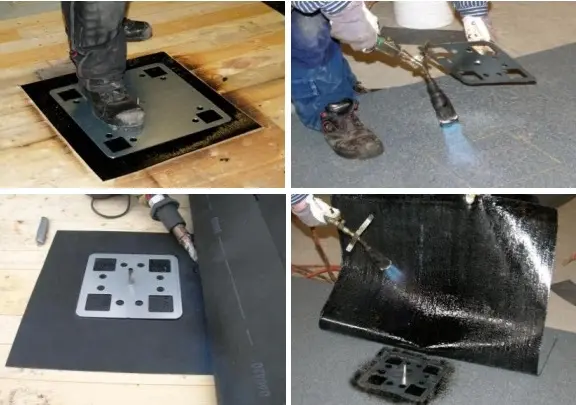

1. Decupați o bucată de membrană bituminoasă cu dimensiunile 500 x 500 mm. (În cazul renovării acoperișului, placa de fixare poate fi sudată între membrana existentă și cea nouă. În acest caz nu este necesară utilizarea unei bucăți suplimentare de membrană de 500 x 500 mm).

2. Plasați șurubul sub placă în orificiul destinat acestui scop și sudați placa de montaj în centrul bucății decupate de membrană bituminoasă.

3. Aplicați manșonul de protecție pe șurub.

4. Realizați un orificiu pentru șurub în membrana superioară.

5. Sudați membrana pe întreaga suprafață a plăcii de montaj.

6. Verificați dacă sudurile din punctele de fixare sunt complete.

7. Îndepărtați manșonul de protecție al șurubului.

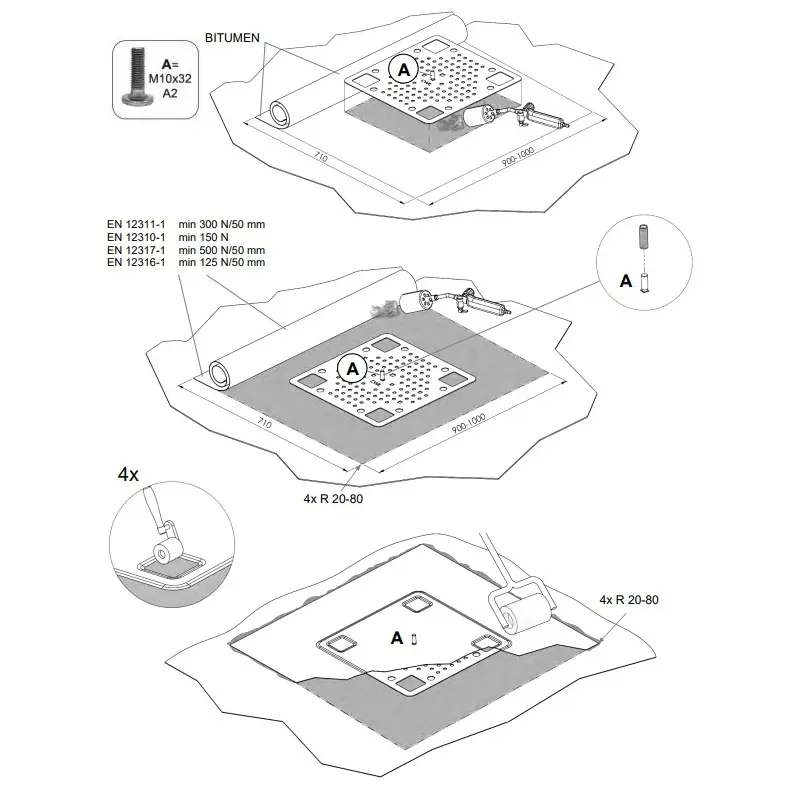

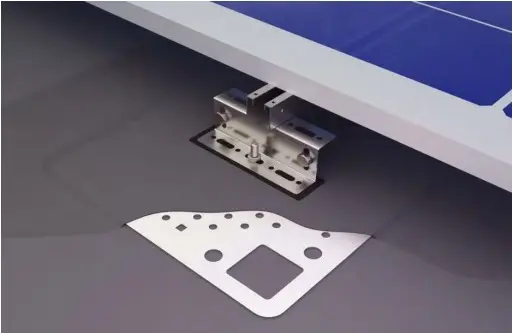

Placă de montaj deasupra membranei bituminoase

1. Plasați șurubul sub placă în orificiul destinat acestui scop și sudați placa de montaj în locația aleasă.

2. Decupați o bucată de membrană cu dimensiunile 800 x 1200 mm, 880 x 1100 mm sau 1000 x 1000 mm.

3. Aplicați manșonul de protecție pe șurub.

4. Realizați un orificiu pentru șurub în bucata decupată de membrană bituminoasă.

5. Sudați membrana pe întreaga suprafață a plăcii de montaj.

6. Verificați dacă sudurile din punctele de fixare sunt complete.

7. Îndepărtați manșonul de protecție al șurubului.
