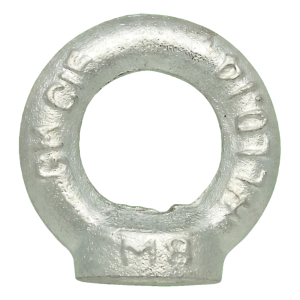

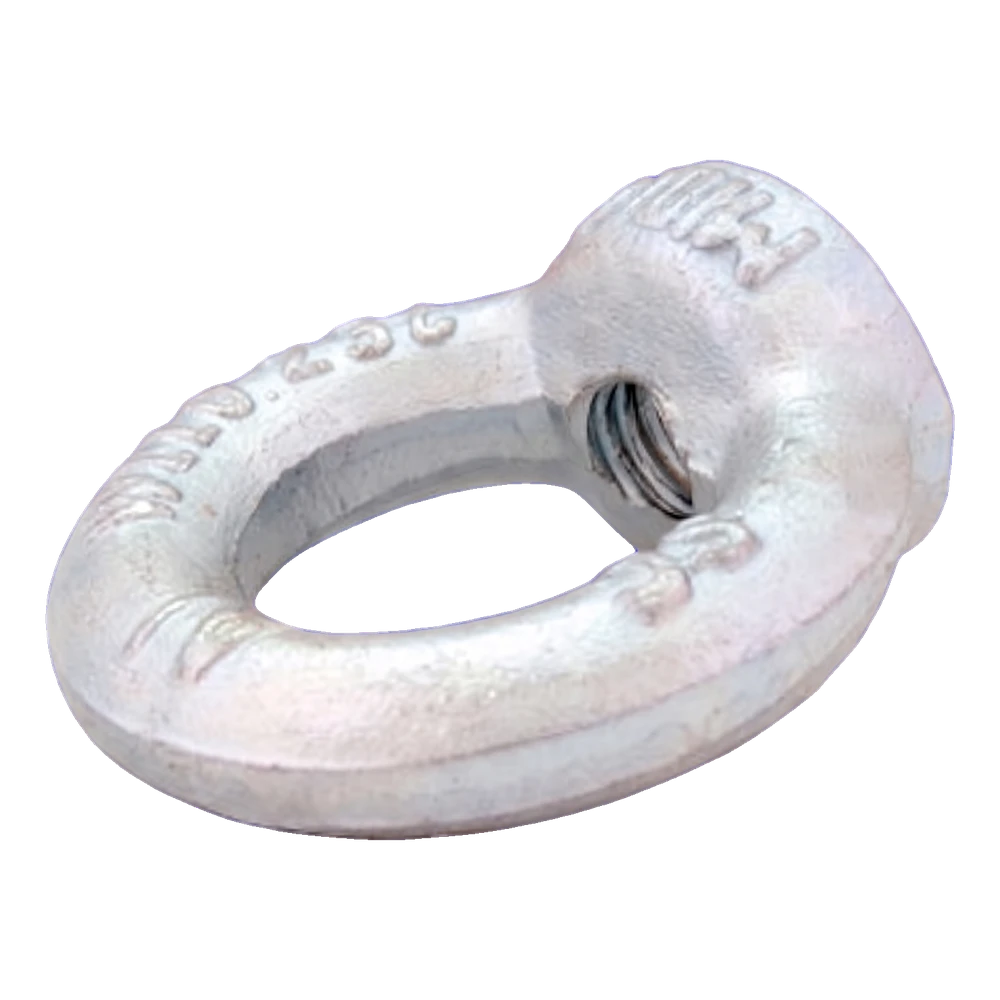

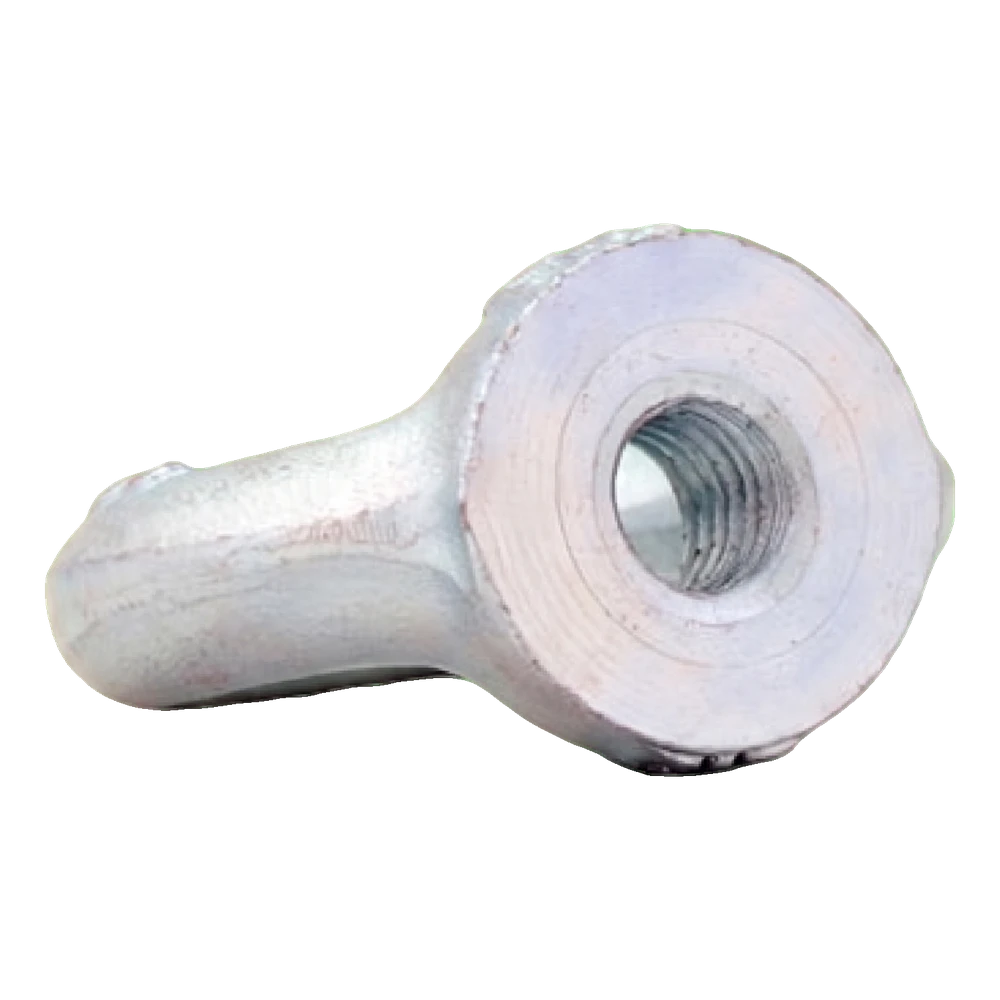

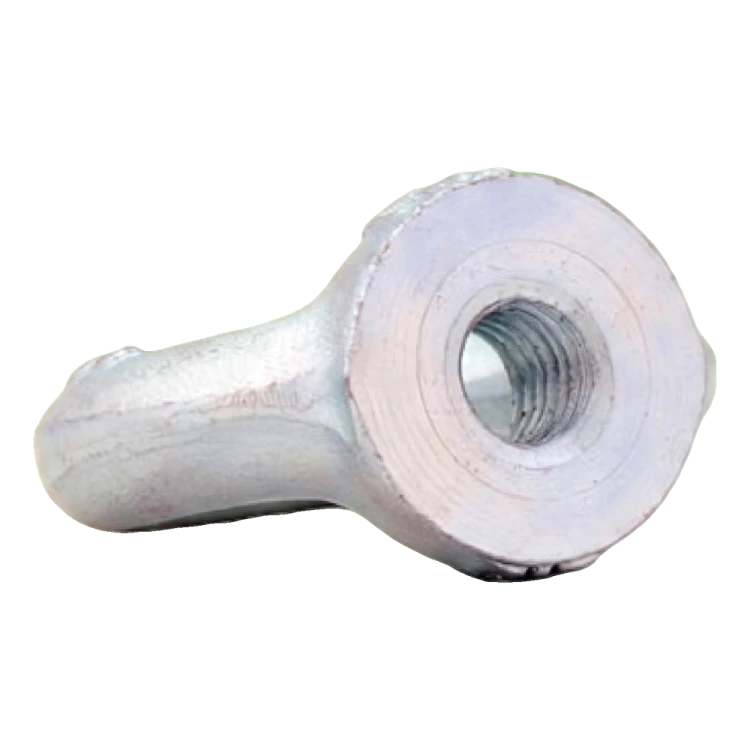

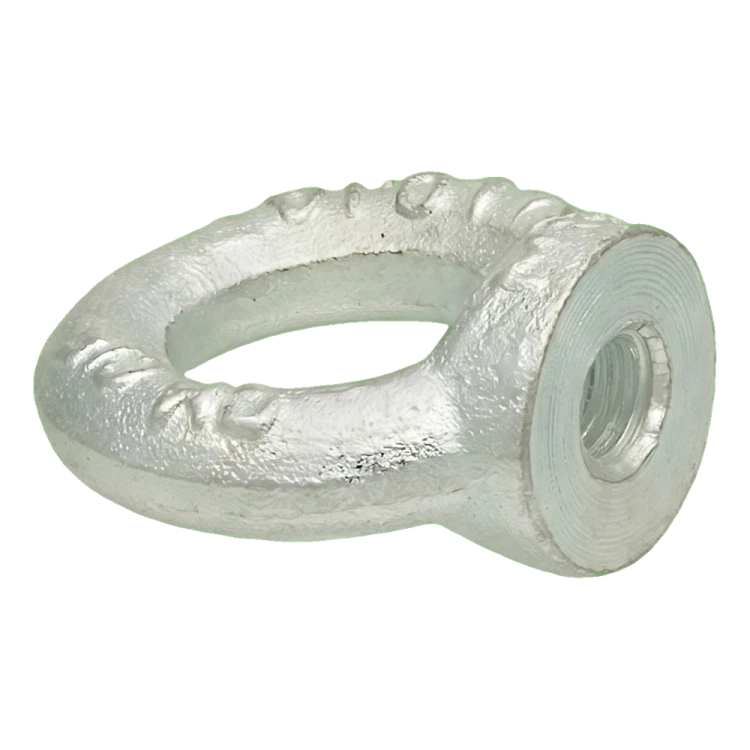

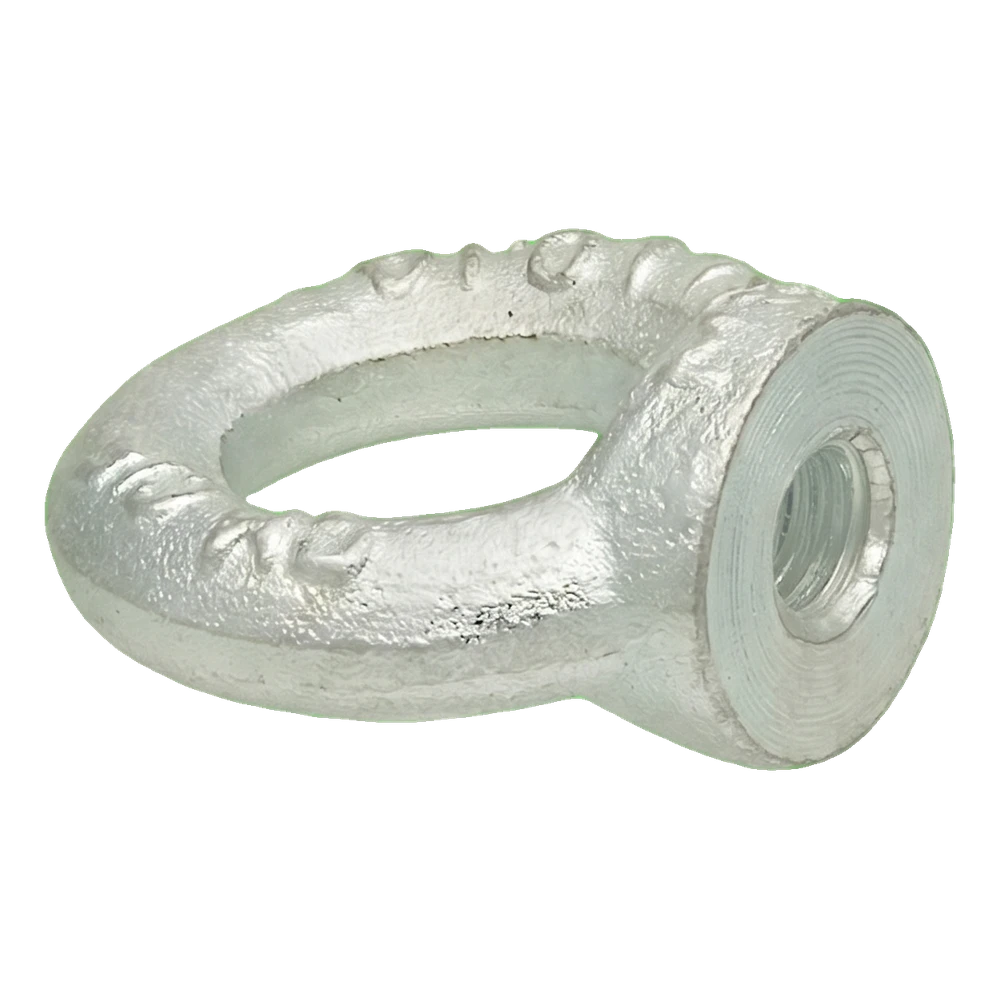

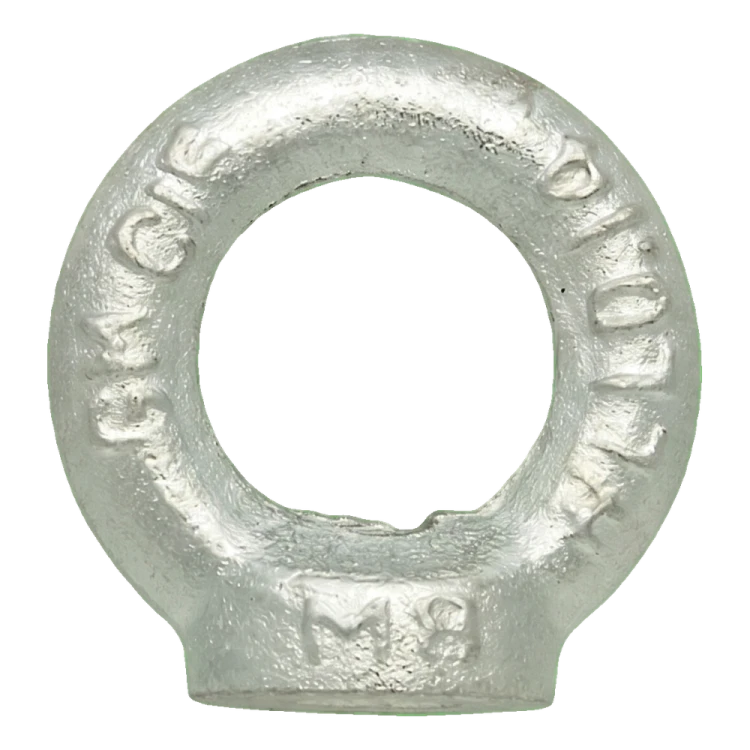

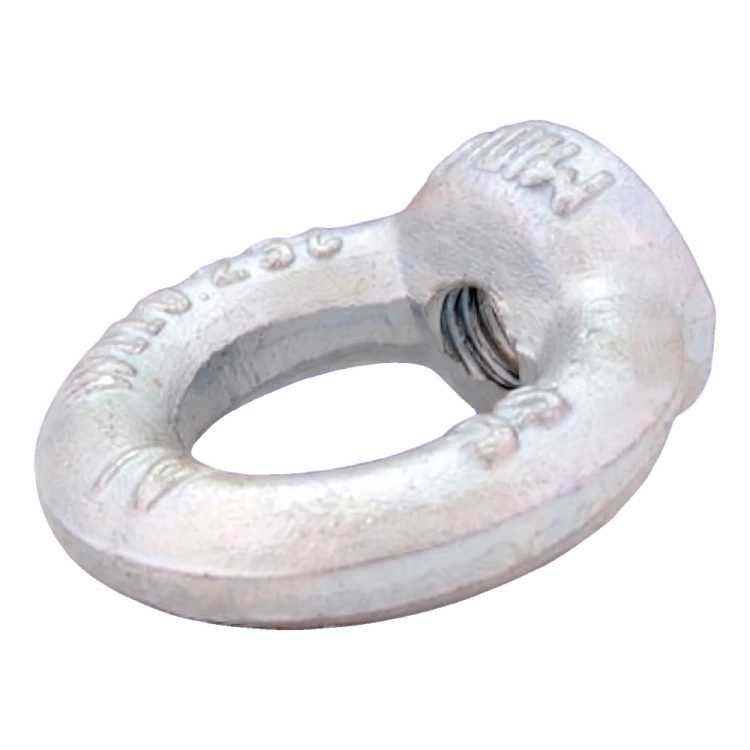

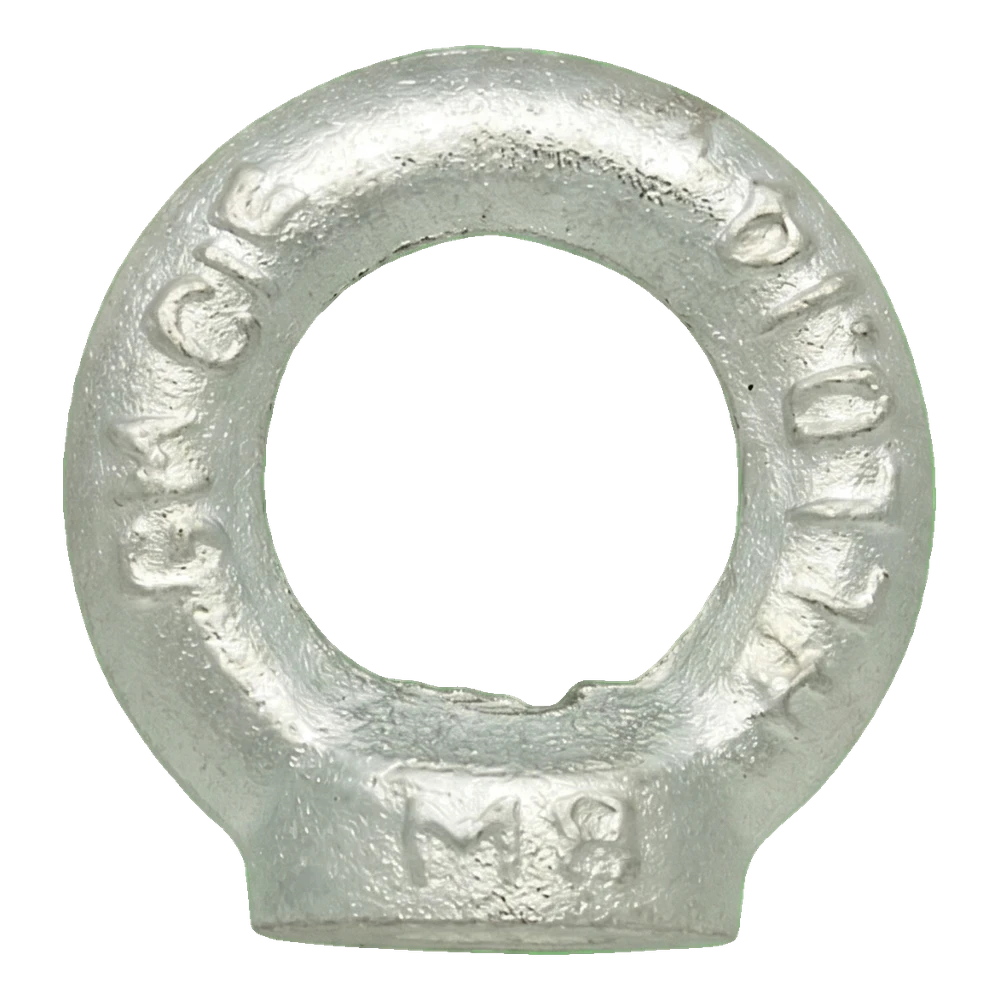

Piuliță cu inel de ridicare zincată M8 DIN 582 – oțel C15

Piuliță cu inel de ridicare pentru realizarea unui punct de prindere pe un șurub sau pe o tijă filetată; inel cu guler, oțel C15 zincat

Deschide desenul cotat la dimensiune completă

Despre produs

Piulița cu inel de ridicare servește la realizarea unui punct de prindere pe un șurub sau pe o tijă filetată – pentru frânghii, lanțuri și accesorii. Are filet pentru înșurubarea pe șurub sau pe tijă și un inel cu guler.

Filetul M8 trebuie să corespundă filetului șurubului sau al tijei. Diametrul exterior al inelului D este de 36 mm, iar diametrul interior al inelului Ø este de 20 mm. Înălțimea H este de 36 mm. Acestea sunt valori nominale conform fișei de catalog a producătorului. Standardul piuliței este DIN 582. La montaj, înșurubați piulița până când gulerul se sprijină complet pe suprafață. Înainte de a prinde frânghia sau lanțul, orientați inelul în planul direcției de acțiune a sarcinii.

Material: oțel C15. Acoperire: zincare. Acoperirea cu zinc protejează oțelul împotriva coroziunii în condiții obișnuite; în cazul contactului cu sare, substanțe chimice sau umiditate permanentă, alegeți varianta de execuție în funcție de condițiile de expunere. Sarcina nominală de 140 kg, conform fișei de catalog a producătorului, este valabilă pentru elementul înșurubat corect. În cazul tracțiunii sub un unghi față de axă, sarcina admisibilă este mai mică, iar sarcina de lucru pentru o anumită utilizare este stabilită prin proiect. Sarcina de rupere de 820 kg, indicată în fișa de catalog a producătorului, nu reprezintă sarcina de lucru. Nu utilizați elementul pentru ridicarea persoanelor.

Dimensiuni conform fișei

Material și rezistență

Unitate de vânzare

Alegere și montaj

• ✓Verificați filetul șurubului sau al tijei: trebuie să corespundă filetului piuliței M8.
• ✓Înșurubați piulița până când gulerul se sprijină complet pe suprafață.
• ✓Orientați inelul în planul direcției de acțiune a sarcinii înainte de a prinde frânghia sau lanțul.
