Pachet de cărucioare pentru profil 68x68 mm cu roți din plastic, cu rolă și suport de acces

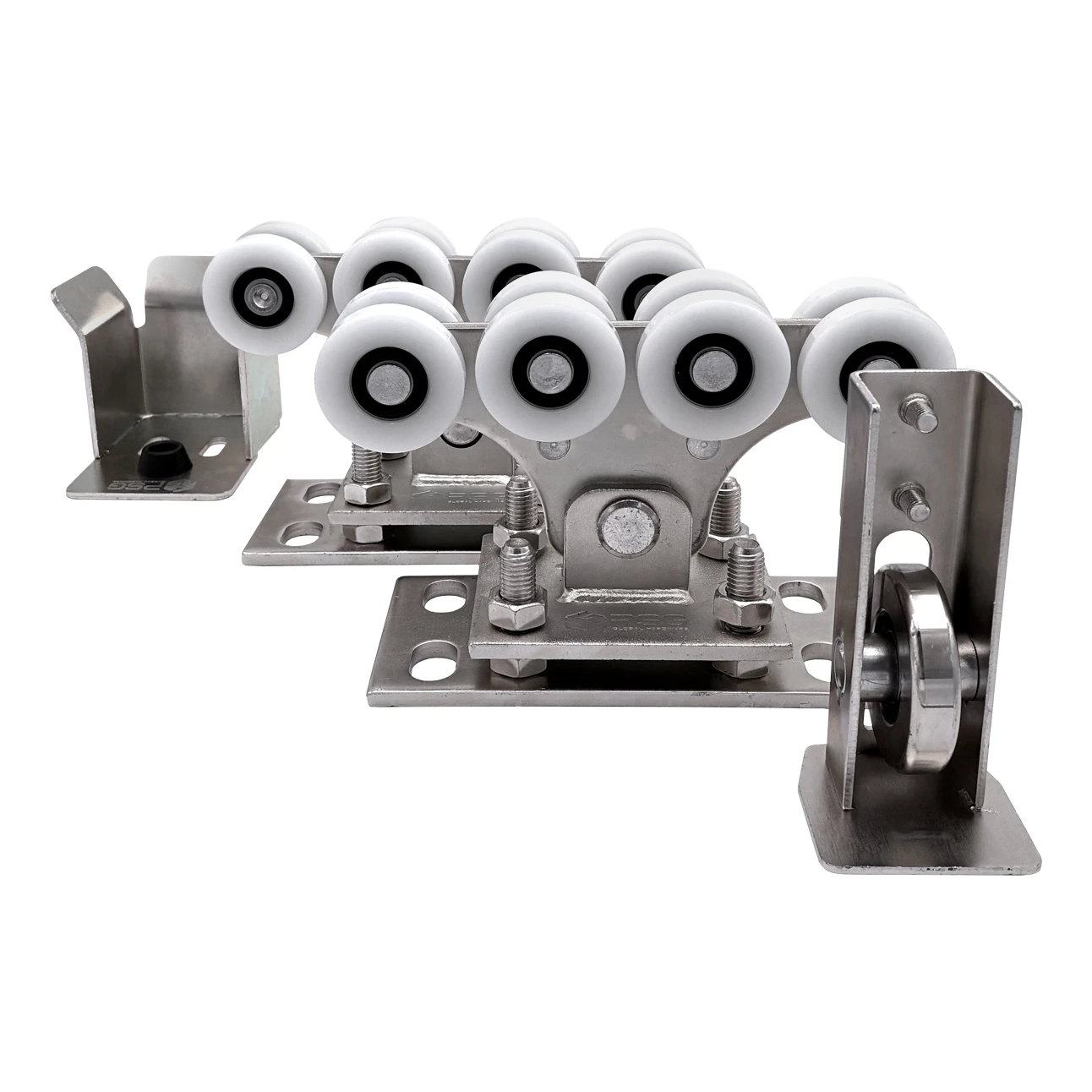

Conținutul setului

• Cărucior de rulare — 2 buc.
• Rolă de ghidaj — 1 buc.
• Suport de ghidaj (locaș de ghidaj) — 1 buc.

Setul reprezintă echipamentul complet al sistemului de rulare al porții autoportante — este suficient să montați elementele pe fundație și pe stâlp pentru a obține un sistem culisant pe deplin funcțional.

Cărucioarele de rulare — inima sistemului

Cele două cărucioare de rulare asigură ghidarea și susținerea foii de poartă. Fiecare este echipat cu 8 role din material plastic dispuse pe două niveluri, ceea ce garantează ghidare uniformă și stabilizare a foii. Rolele din plastic funcționează silențios și nu necesită ungere frecventă, iar rulmenții cu bile 6201 RS cu etanșare din cauciuc garantează rezistență scăzută la rulare și protecție împotriva impurităților.

Parametri tehnici ai căruciorului de rulare

• Material construcție: oțel zincat galvanic
• Sistem de rulare: 8 role din material plastic, pe două niveluri
• Rulmenți: cu bile 6201 RS
• Sistem: 68×68 mm
• Dimensiuni bază: 200 × 100 × 8 mm
• Lățime totală a sistemului de role: 48 mm
• Diametru de rulare al rolei: 56 mm
• Diametru exterior al rolei: 60 mm
• Lățimea unei singure role: 14,5 mm
• Grosimea suportului central: 10 mm
• Filet șuruburi de reglaj: M14
• Grosimea plăcilor de bază: 2 × 8 mm
• Înălțimea căruciorului: 157 mm
• Diametrul rolei: 68 mm

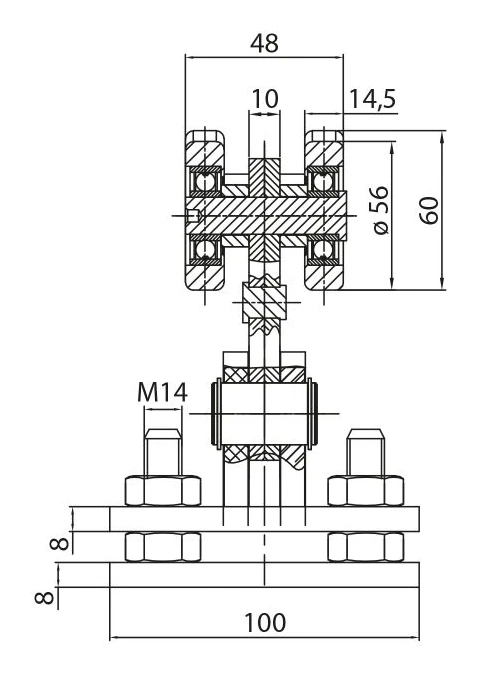

Desenul dimensional prezintă secțiunea căruciorului de rulare cu cotele principale marcate. Sistemul de role pe două niveluri asigură distribuția optimă a forțelor, iar placa dublă de bază cu reglaj prin șuruburi M14 permite ajustarea precisă a înălțimii și verticalității foii de poartă după montaj.

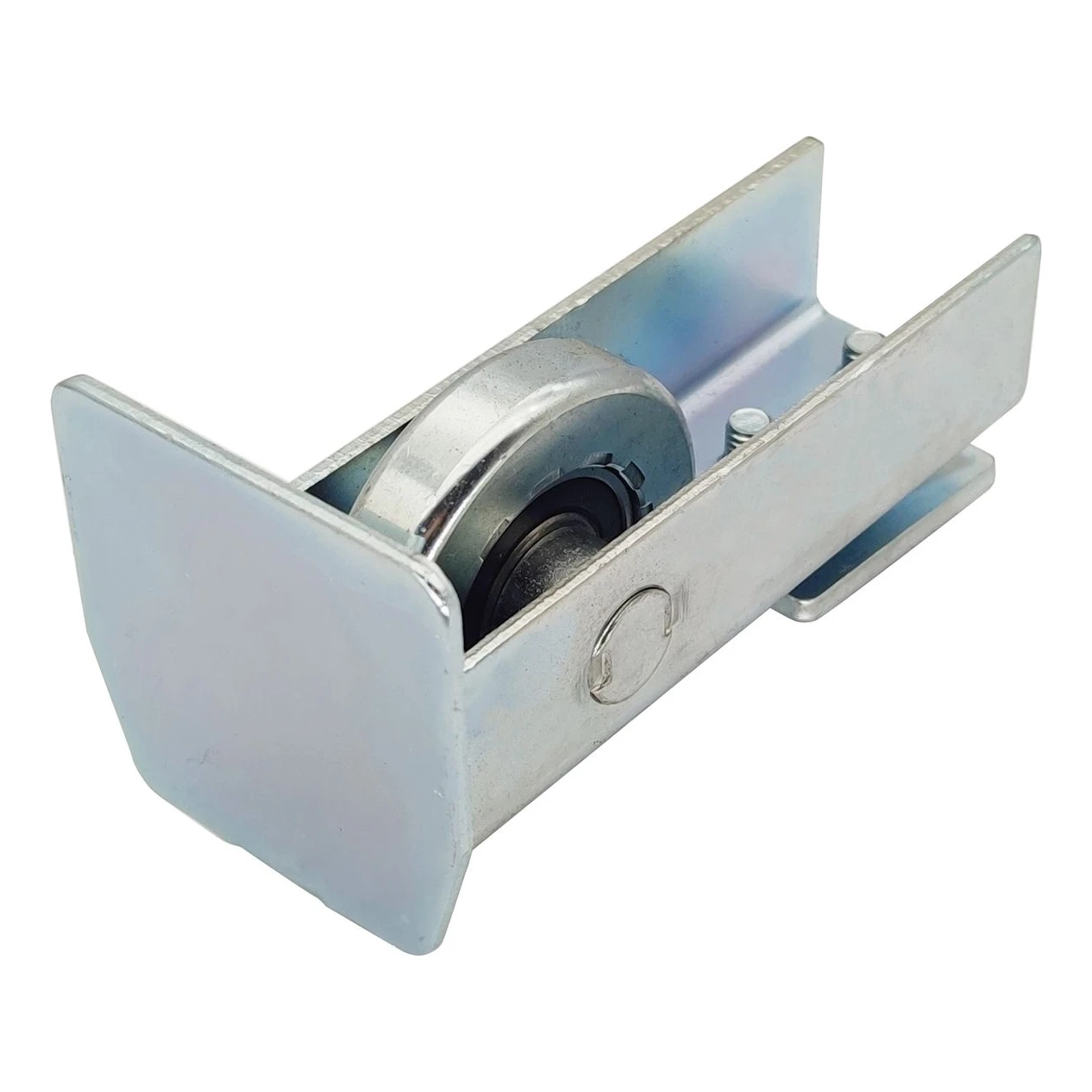

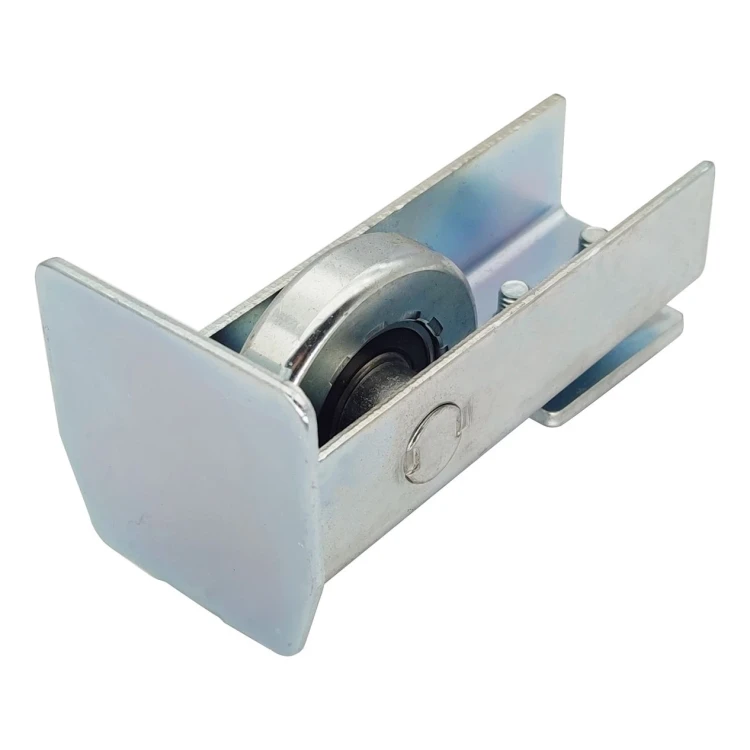

Rola de ghidaj — stabilizare și protecție

Rola de ghidaj se montează la începutul șinei autoportante. Construcția sa din oțel zincat preia o parte din sarcină și stabilizează foaia de poartă, îmbunătățind calitatea funcționării porții. Colaborează cu suportul de ghidaj de la stâlp, ceea ce facilitează închiderea sigură și reduce vibrațiile. Rola diminuează totodată uzura cărucioarele de rulare, iar în sezonul de iarnă minimizează influența zăpezii și a gheții asupra funcționării porții.

• Compatibilitate: sistem 68×68 mm
• Finisaj: zincat — protecție împotriva coroziunii

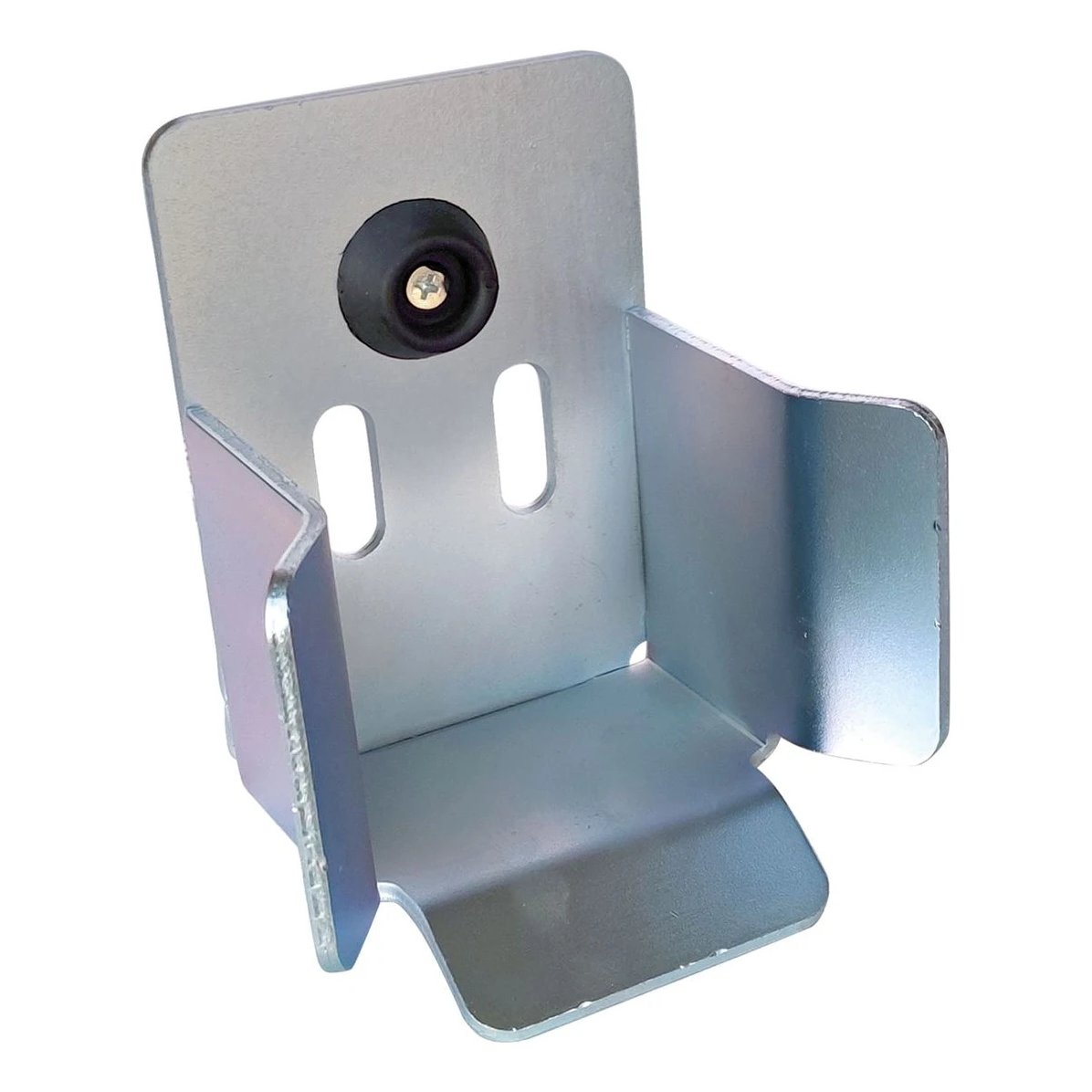

Suportul de ghidaj — închidere precisă

Locașul de ghidaj ghidează foaia de poartă și îmbunătățește stabilitatea întregului sistem. Montajul este rapid și simplu — elementul se înșurubează pe partea inferioară a stâlpului de capăt. Împreună cu rola de ghidaj formează un ansamblu care direcționează poarta spre stâlp, facilitează închiderea sigură și reduce vibrațiile. Pe peretele posterior se află două orificii de montaj și un opritor din cauciuc care amortizează sosirea foii de poartă.

• Compatibilitate: sistem 68×68 mm
• Finisaj: zincat
• Opritor: din cauciuc — amortizarea sosirii foii de poartă

Date set

• Greutate set: 12,934 kg
• Volum ambalaj: 10 486,88 cm³
• EAN: 5903313208031
• Compatibilitate șină de ghidare: șină 68×68
