Pachet de cărucioare cu 5 role pentru porți culisante autoportante cu accesorii

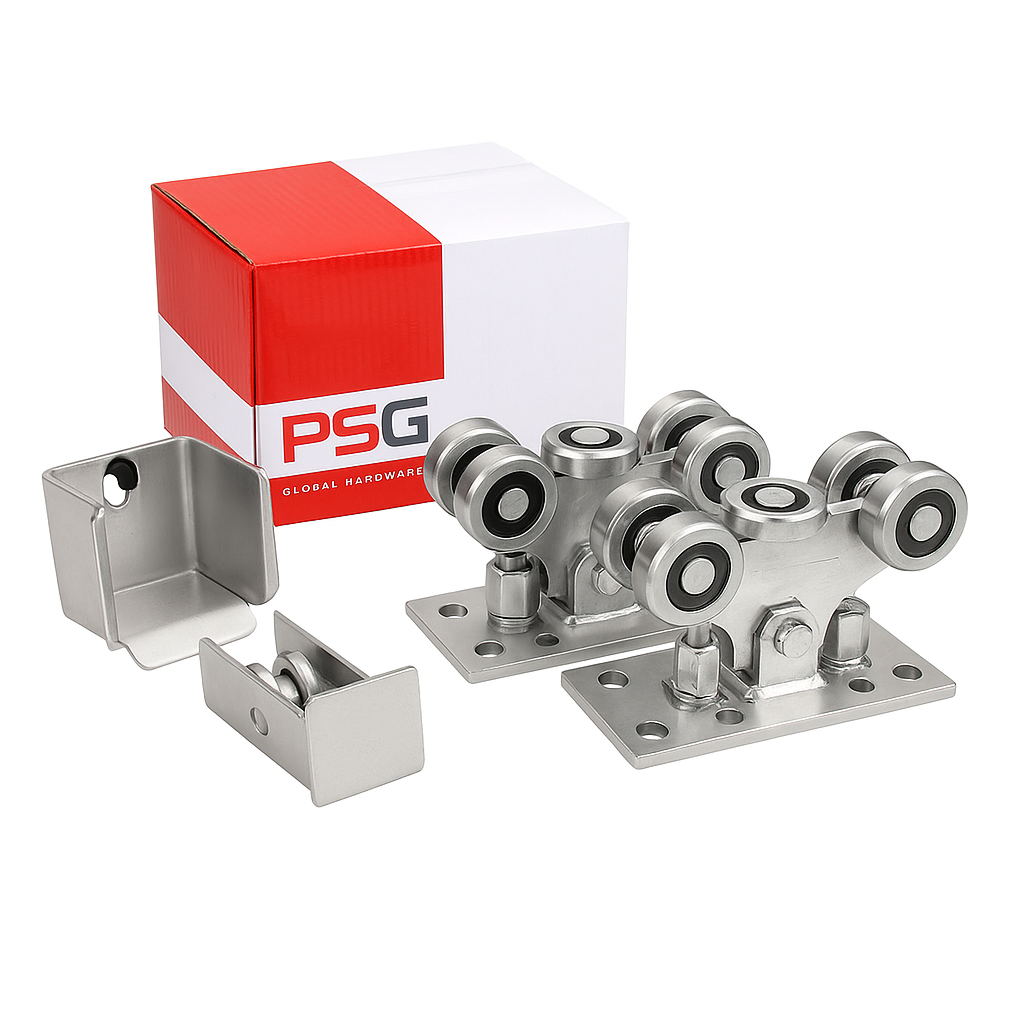

Conținutul setului

• Cărucior de rulare cu 5 role metalice — 2 buc.
• Rolă de ghidaj cu capăt de protecție — 1 buc.
• Suport de ghidaj din oțel cu amortizor de cauciuc — 1 buc.
• Șuruburi de montaj incluse

Date generale ale setului

• Greutatea setului: 12,24 kg
• Volumul ambalajului: 10 500 cm³
• EAN: 5901289674720

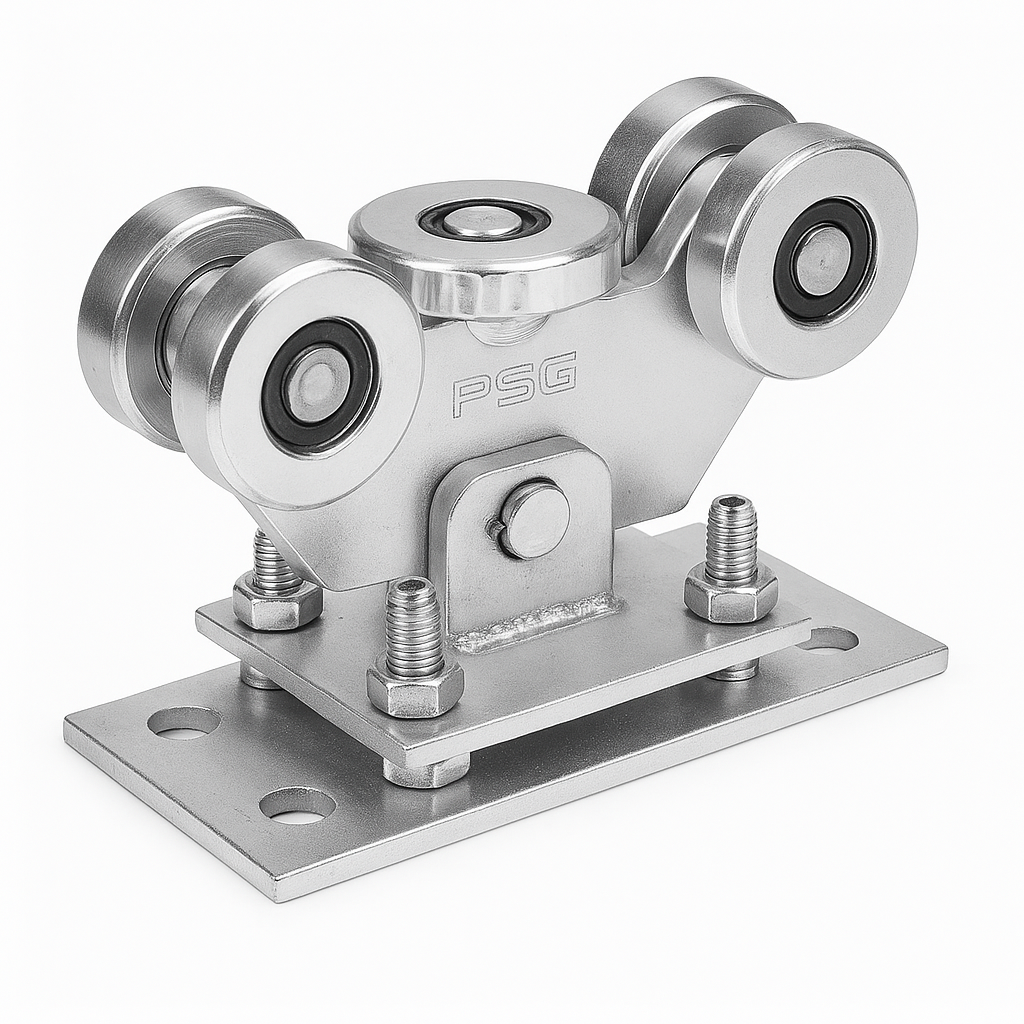

Căruciorul de rulare — construcție și funcționare

Căruciorul de rulare este echipat cu 5 role metalice, dintre care 1 rolă orizontală, care asigură ghidarea stabilă a porții pe șină. Construcție oscilantă — căruciorul este conectat la bază printr-un pivot, astfel încât se adaptează automat la poarta culisantă, compensând eventualele neregularități și abateri ale șinei. Înălțimea căruciorului este reglabilă prin șuruburi, ceea ce facilitează ajustarea precisă a porții în timpul montajului.

• Număr de role: 5 (dintre care 1 orizontală)
• Construcție: oscilantă (pivot de legătură cu baza)
• Reglarea înălțimii: prin șuruburi
• Șină compatibilă: 70×70×4 mm
• Protecție anticorozivă: zincare galvanică

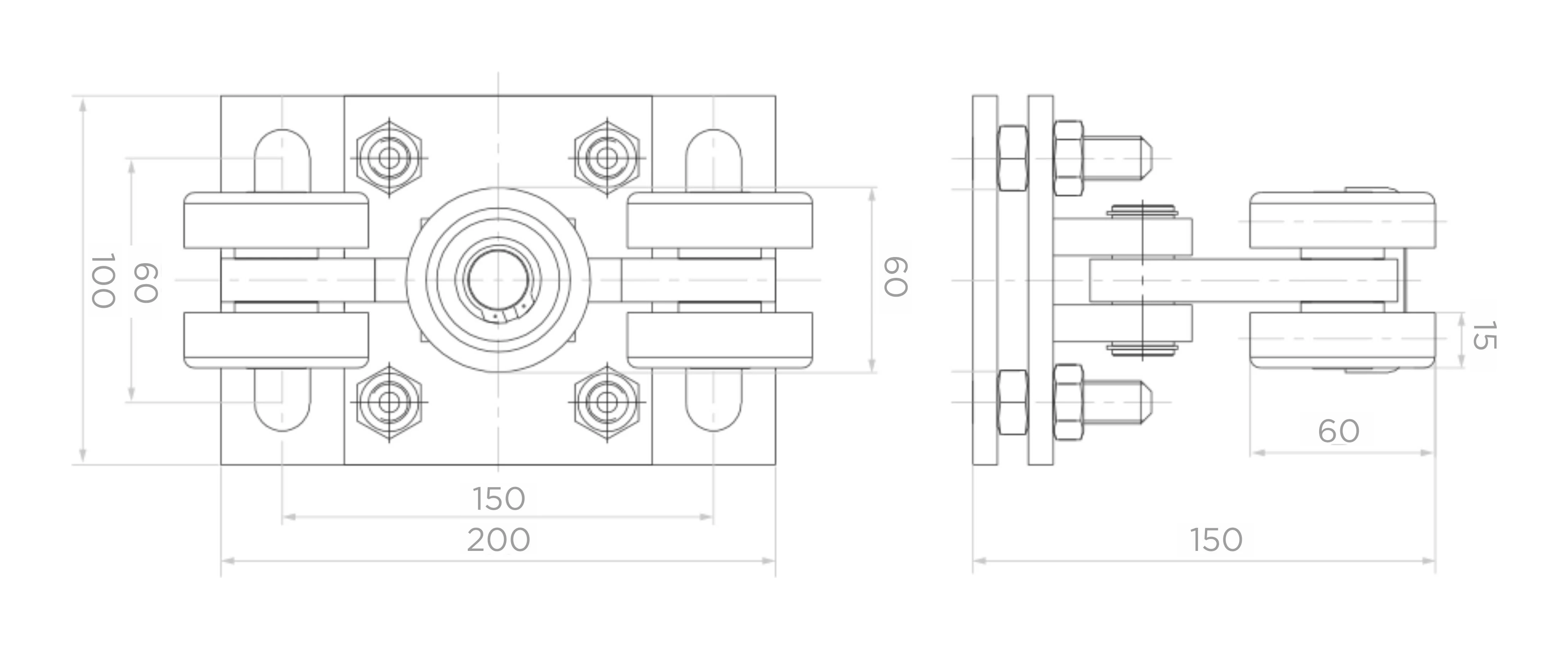

Dimensiunile căruciorului de rulare

• Dimensiunea bazei (lung. × lăț.): 200 × 100 mm
• Distanța dintre orificiile de montaj: 150 × 60 mm
• Înălțimea totală: 150 mm
• Înălțimea rolelor față de bază: 60 mm
• Grosimea plăcii de montaj: 15 mm

Rolă de ghidaj cu capăt de protecție

Rolă de ghidaj din oțel montată la începutul șinei porții culisante autoportante. Echipată cu capăt de protecție, care protejează interiorul șinei împotriva pătrunderii zăpezii, gheții și a impurităților — aspect deosebit de important pentru instalațiile exploatate în condiții atmosferice dificile. Șuruburile de montaj sunt incluse în set.

• Material: oțel
• Șină compatibilă: 70×70×4 mm
• Capăt de protecție: da (protecție împotriva zăpezii și gheții)
• Șuruburi de montaj: incluse
• Protecție anticorozivă: zincare galvanică

Suport de ghidaj din oțel

Suportul de ghidaj se fixează pe stâlpul porții și preia rola de ghidaj în momentul închiderii porții. Datorită acestei soluții, greutatea porții se distribuie pe mai multe elemente, ceea ce stabilizează poarta în poziția închisă și prelungește semnificativ durata de viață a cărucioarelor de rulare. Pe peretele posterior se află 2 orificii de montaj și un amortizor de cauciuc care atenuează șocurile.

• Material: oțel
• Șine compatibile: 70×70×4 mm și 80×80×5 mm
• Orificii de montaj: 2 buc. (perete posterior)
• Amortizor: cauciuc
• Protecție anticorozivă: zincare galvanică

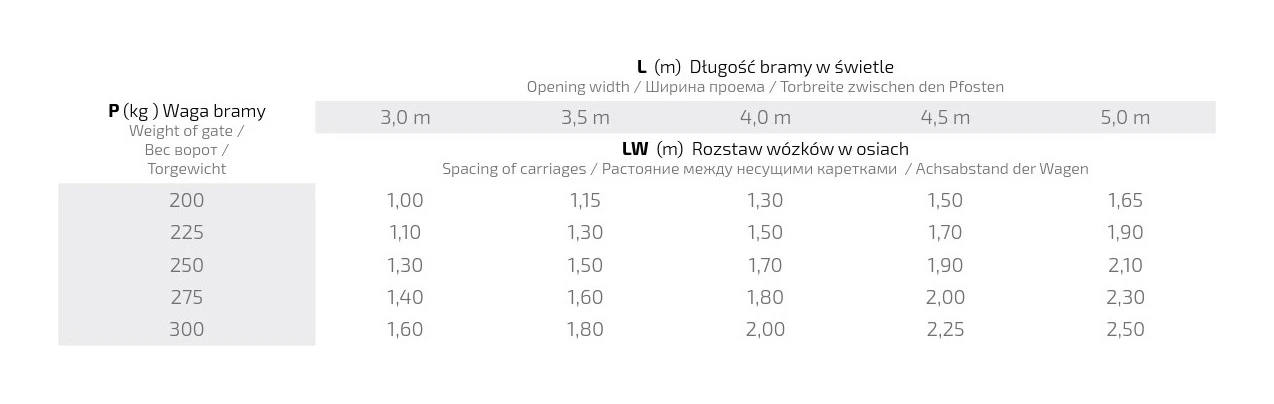

Alegerea distanței dintre cărucioare pe axe

Distanța corectă dintre cărucioarele de rulare (LW) depinde de lungimea porții în lumină (L) și de greutatea porții (P). Tabelul de mai jos prezintă valorile recomandate ale distanței dintre cărucioare în metri, garantând funcționarea optimă și durabilitatea sistemului:

• Greutatea porții 200 kg: distanță de la 1,00 m (L=3,0 m) până la 1,65 m (L=5,0 m)
• Greutatea porții 225 kg: distanță de la 1,10 m (L=3,0 m) până la 1,90 m (L=5,0 m)
• Greutatea porții 250 kg: distanță de la 1,30 m (L=3,0 m) până la 2,10 m (L=5,0 m)
• Greutatea porții 275 kg: distanță de la 1,40 m (L=3,0 m) până la 2,30 m (L=5,0 m)
• Greutatea porții 300 kg: distanță de la 1,60 m (L=3,0 m) până la 2,50 m (L=5,0 m)

Lungimile porții în lumină cuprinse în tabel: 3,0 m, 3,5 m, 4,0 m, 4,5 m și 5,0 m.

Toate elementele setului sunt zincate galvanic, ceea ce asigură o protecție anticorozivă eficientă și o exploatare îndelungată, atât în instalații interioare, cât și în cele expuse la condiții atmosferice variabile. Pachetul complet permite firmei de instalații să comande toate accesoriile într-o singură poziție — fără riscul omiterii vreunui component.
