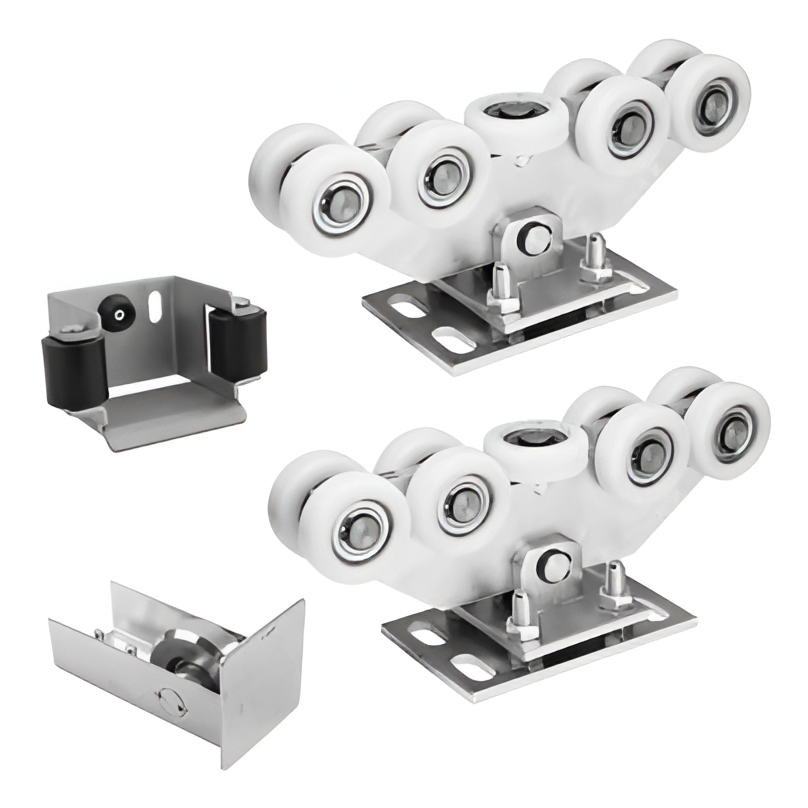

Pachet cărucioare pentru poartă culisantă: 2× cărucior (9 role, plastic) + accesorii

Cărucior de rulare 80 – funcționare silențioasă și fluidă a porții

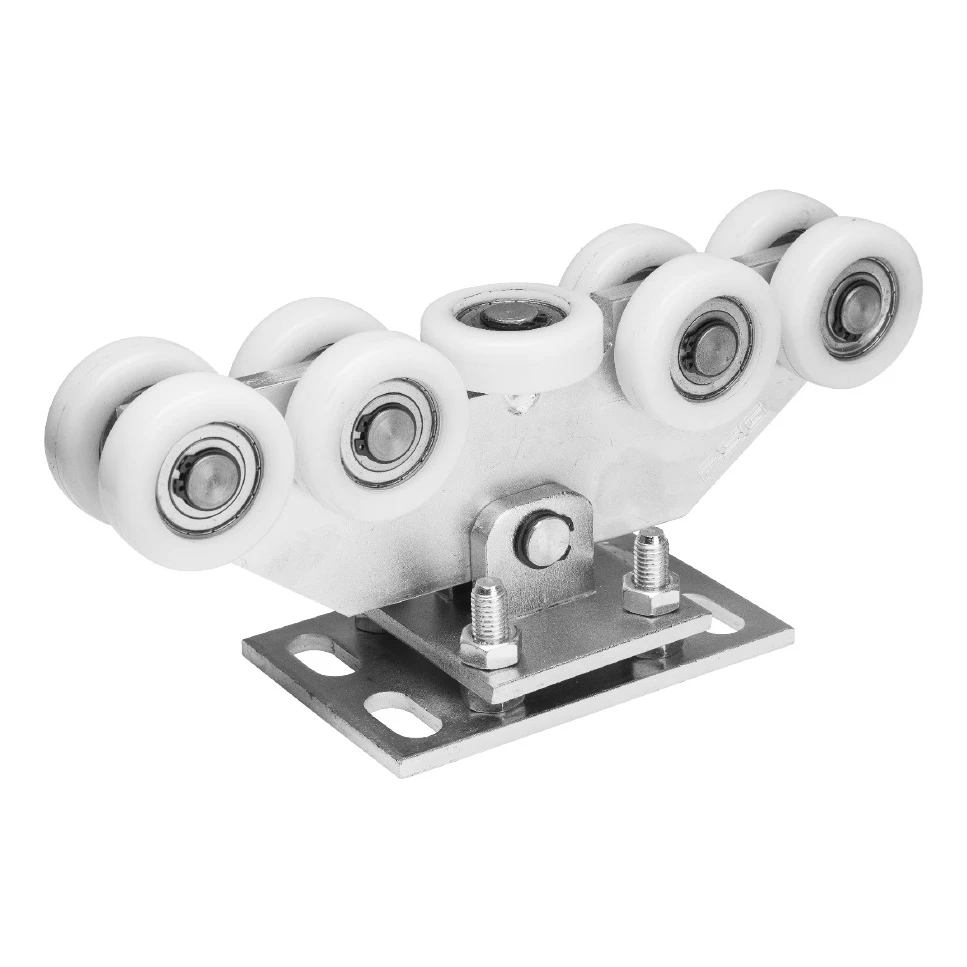

Cărucioarele de rulare echipate cu 9 role din material plastic asigură o funcționare excepțional de silențioasă și fluidă a porții culisante. Datorită rulmenților cu bile din fiecare rolă, rezistența la rulare este minimă, ceea ce se traduce printr-o uzură mai redusă a sistemului de acționare și un confort de utilizare sporit. Fiecare cărucior este adaptat pentru șina de 80×80×5 mm și are o placă de montaj robustă, cu găuri pentru fixare cu șuruburi.

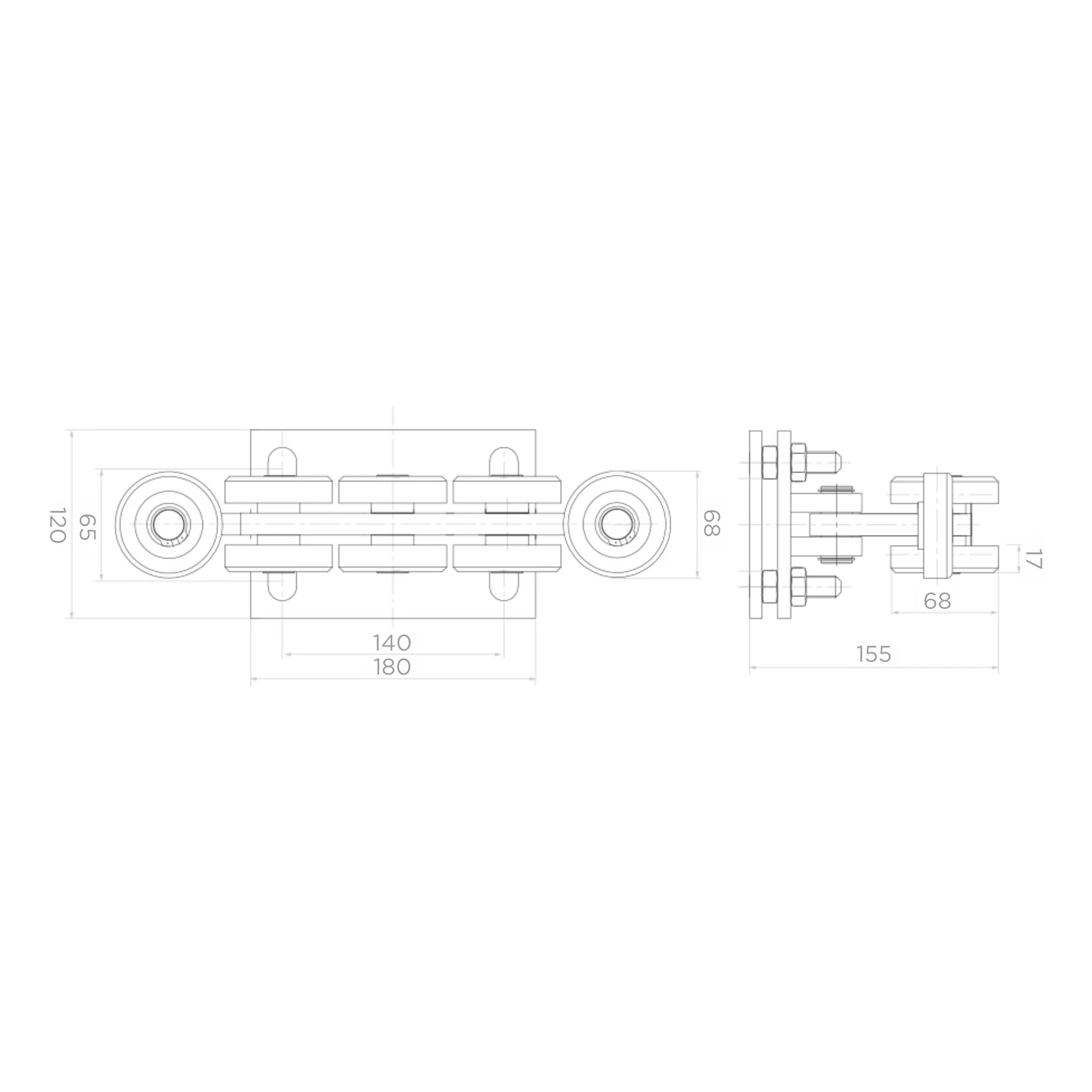

Desenul tehnic detaliat al căruciorului de rulare prezintă toate dimensiunile cheie de montaj. Placa de bază cu dimensiunile de 180 × 68 mm și șuruburi de reglare permite ajustarea precisă a nivelului porții după montaj. Înălțimea totală a căruciorului este de 120 mm, iar adâncimea de 155 mm, aspect care trebuie luat în considerare la proiectarea fundației.

Suport de intrare – stabilizare și protecție

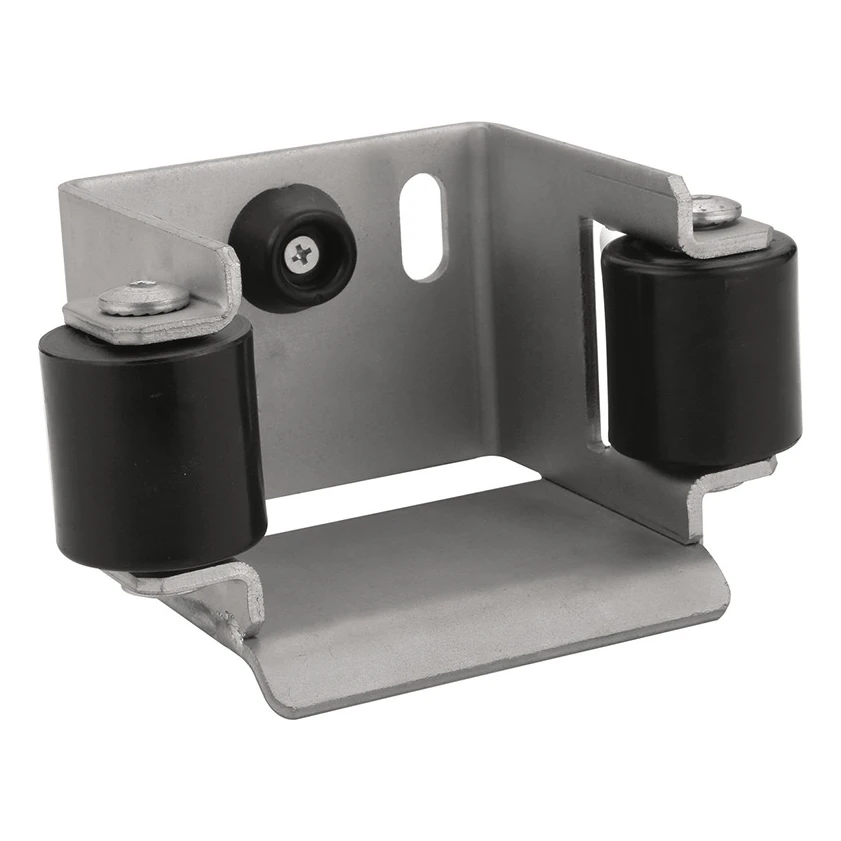

Suportul de intrare din oțel are o dublă funcție — stabilizează poarta după închidere și distribuie greutatea acesteia pe un număr mai mare de elemente portante, ceea ce prelungește considerabil durata de viață a cărucioarelor de rulare. Echipat cu două role de ghidare din material plastic la o distanță de 88 mm, ghidează precis șina porții. Pe peretele din spate se află două găuri de montaj și un amortizor din cauciuc care atenuează șocul la închidere. Produs zincat, rezistent la intemperii.

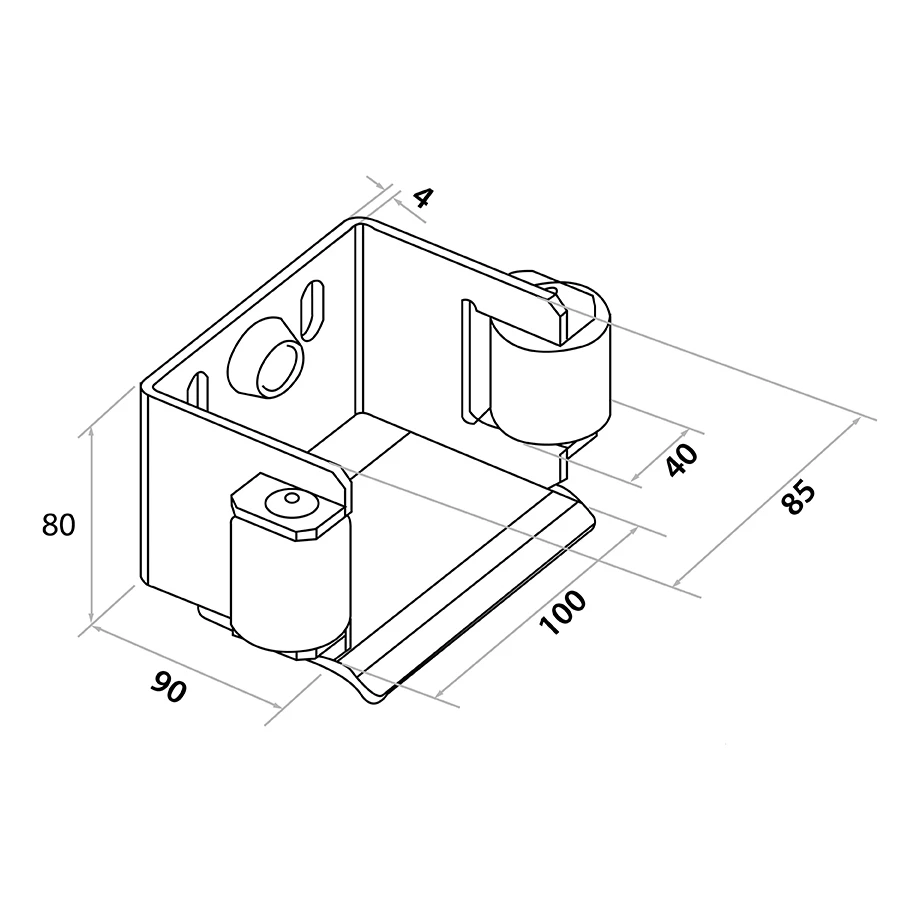

Desenul cu dimensiuni al suportului de intrare prezintă parametrii cheie de montaj: baza de 100 × 90 mm, înălțimea de 80 mm (cu role 85 mm), orificiul pentru rola de ghidare cu diametrul de 40 mm. Construcția din tablă cu grosimea de 4 mm asigură rigiditatea și durabilitatea necesare.

Rolă de intrare – durată de viață prelungită a sistemului

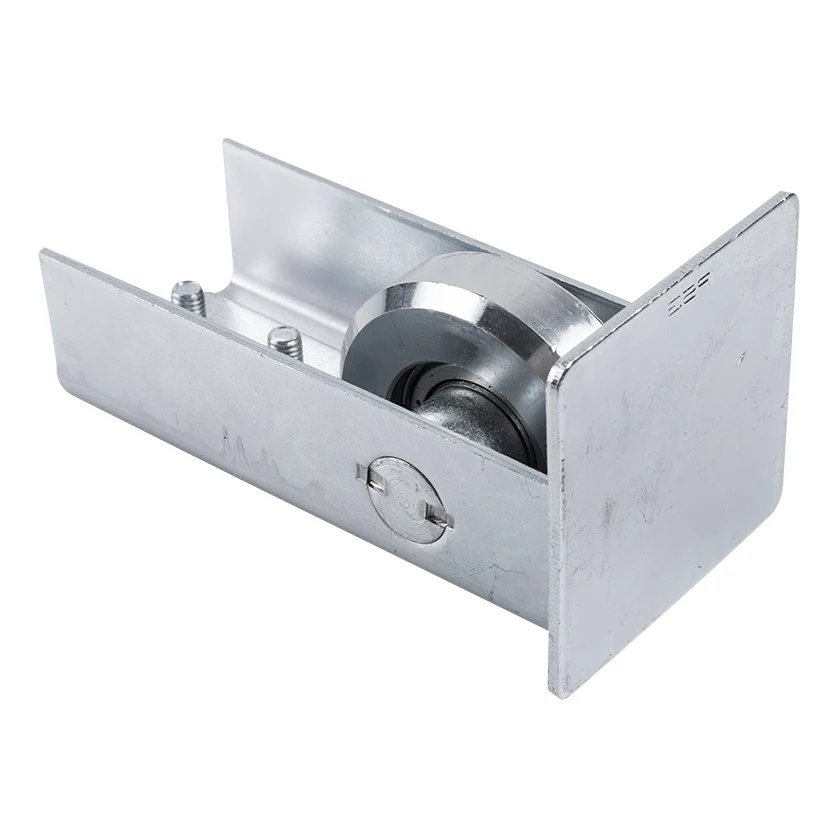

Rola de intrare din oțel se montează la începutul șinei porții culisante autoportante. Rolul ei este de a introduce lin șina în cărucioarele de rulare la fiecare închidere a porții, reducând semnificativ șocurile și prelungind durata de exploatare a întregului mecanism. În plus, asigură protecție împotriva zăpezii și a gheții care se acumulează în interiorul șinei. Șuruburile de montaj sunt incluse în set. Produs zincat.

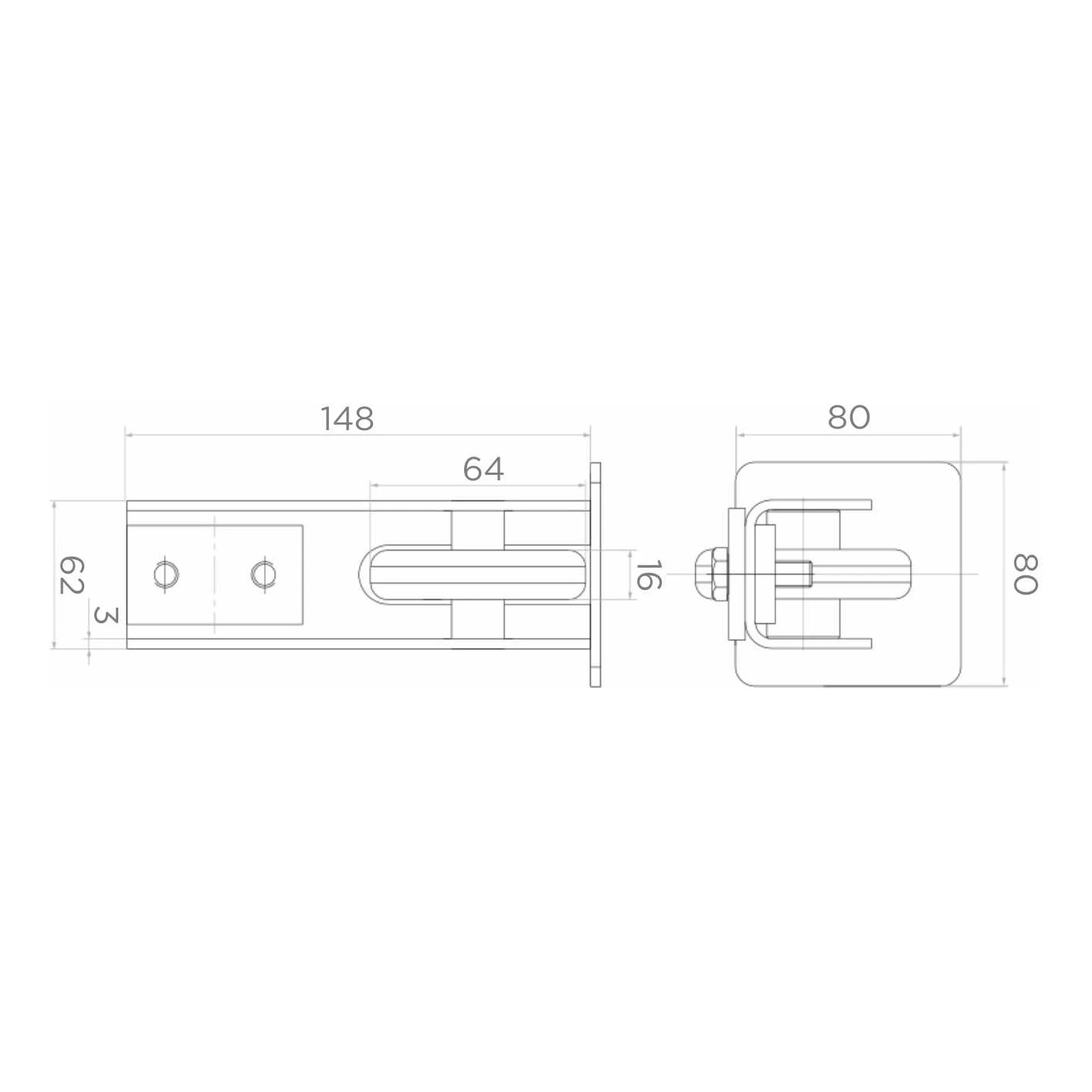

Desenul tehnic al rolei de intrare prezintă dimensiunile carcasei: lungime 148 mm, lățime 80 mm, înălțime 62 mm (grosimea tablei 3 mm). Lățimea rolei interioare este de 64 mm, iar înălțimea axei de 16 mm față de baza carcasei.

Conținutul setului

Setul este destinat montajului profesional al porților culisante autoportante pe șine de 80×80×5 mm. Toate elementele din oțel sunt zincate, ceea ce asigură rezistență la coroziune și exploatare îndelungată în condiții exterioare. Greutatea întregului set este de 17,22 kg.

Date tehnice ale setului
