PSG suport pentru prinderea ghidajului porții culisante – montare laterală, din oțel
Lăsați o recenzie despre produs
Suport pentru prinderea ghidajului PSG din oțel, montare laterală. Tablă din oțel de 4 mm, dimensiuni 174×113×175 mm, greutate 1,156 kg. Consolă 175 mm, găuri de montaj 3×⌀12 mm, găuri de reglaj 130×11 mm. Pentru porți culisante autoportante.
Costurile de livrare nu sunt incluse în preț.
Costurile de livrare nu sunt incluse în preț.
Cod produs: 001-274
Descriere
PSG suport pentru prinderea ghidajului porții culisante – montare laterală, din oțel

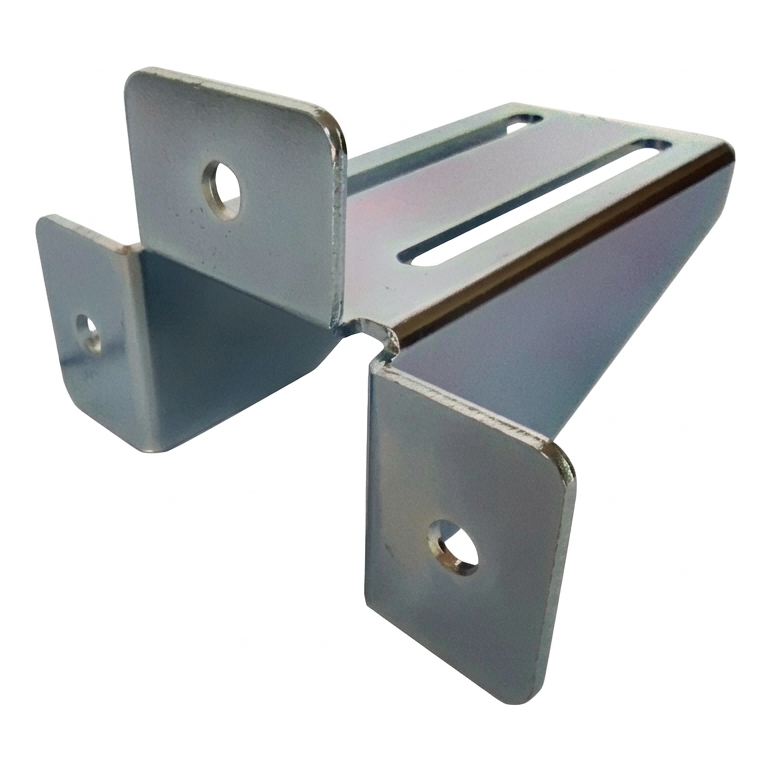

Suportul pentru prinderea ghidajului PSG este un element structural din oțel destinat montării laterale a racordului ghidajului în porțile culisante autoportante. Datorită construcției solide din tablă de oțel cu grosimea de 4 mm și găurilor de montaj precise, asigură o fixare durabilă și stabilă a suportului cu role pe stâlp sau perete. Produsul scurtează timpul de instalare — găurile oblonge (în formă de fasole) permit reglarea poziției fără necesitatea găuririi repetate.
Suportul este un element indispensabil în sistemele de porți culisante, unde suportul ghidajului trebuie montat lateral, nu din partea de sus. Se potrivește oriunde unde construcția stâlpului sau peretelui necesită îndepărtarea racordului ghidajului de suprafața de montaj — consola de 175 mm asigură distanța corespunzătoare.

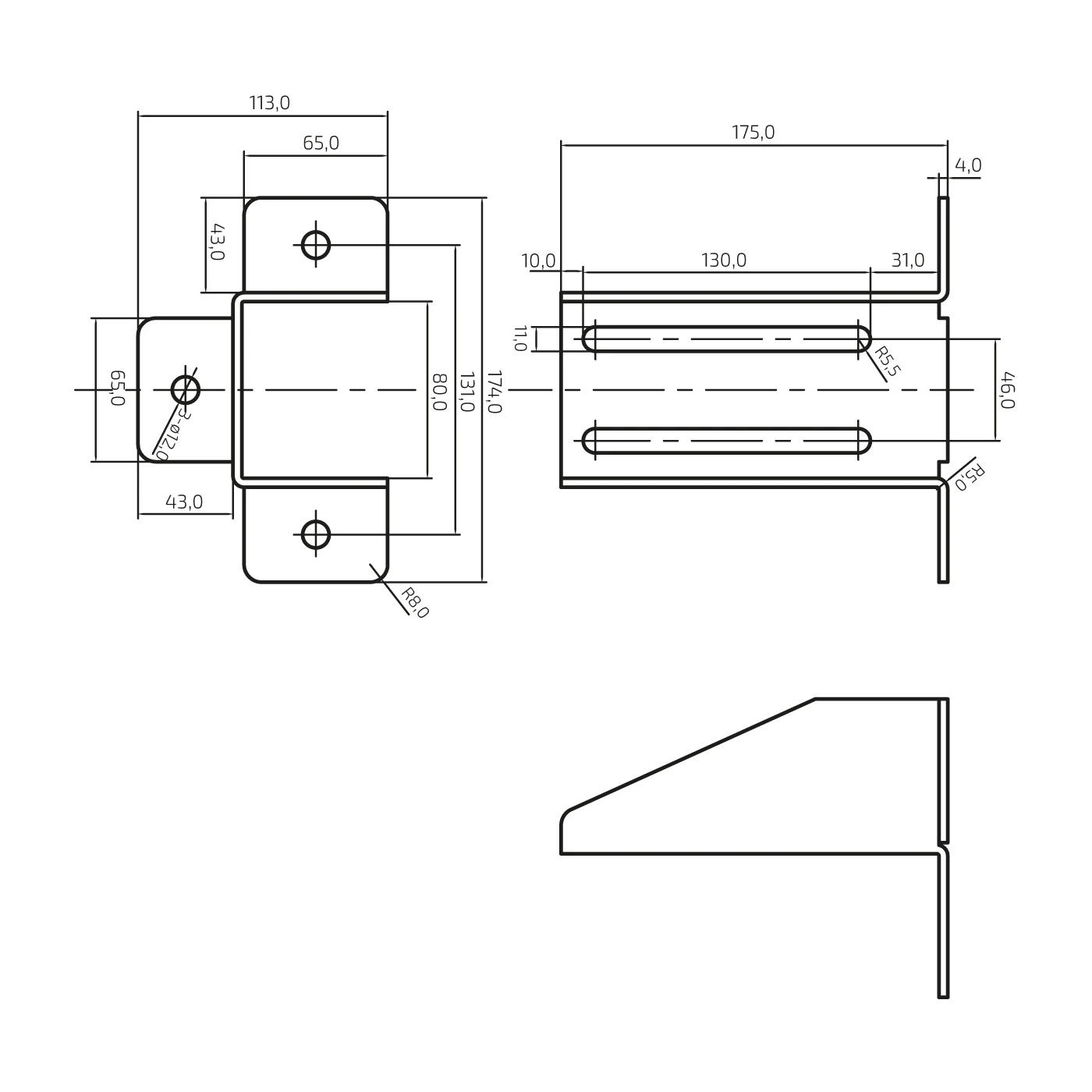

Dimensiuni gabaritice
- Înălțimea totală: 174 mm
- Lățimea totală: 113 mm
- Lungimea (consola de la perete): 175 mm
- Înălțimea corpului: 80 mm
- Grosimea tablei: 4 mm
- Greutatea: 1,156 kg
Găuri de montaj și reglaj
- Găuri de montaj: 3 × ⌀12 mm (pe flanșele laterale)
- Distanța între găurile de montaj (vertical): 131 mm
- Găuri oblonge (în formă de fasole): lungimea 130 mm, lățimea 11 mm
- Distanța între găurile în formă de fasole (vertical): 46 mm
- Distanța găurii în formă de fasole de la marginea din față: 10 mm
- Distanța găurii în formă de fasole de la marginea din spate: 31 mm
- Raza de rotunjire a găurii în formă de fasole: R5,5
Flanșe de fixare
- Dimensiuni flanșe laterale: 65 × 43 mm
- Dimensiuni flanșa din față: 65 × 43 mm
- Raza de rotunjire a marginii: R8
- Raza de îndoire: R5
Date de material și identificare
- Material: tablă de oțel
- Producător: PSG
- EAN: 5903313203593
Suportul se potrivește pentru montare atât pe stâlpi din oțel, cât și pe cei din beton. Găurile oblonge permit reglarea precisă a poziției racordului ghidajului pe orizontală, ceea ce este deosebit de util la corectarea axei porții după fixarea stâlpilor. Trei găuri circulare ⌀12 mm pe flanșe asigură ancorarea sigură a elementului în substrat.
