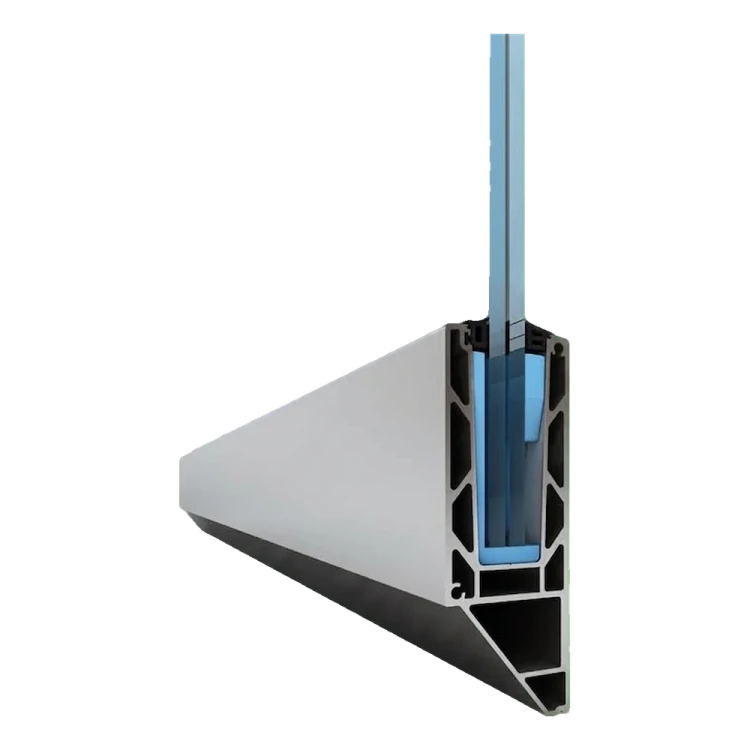

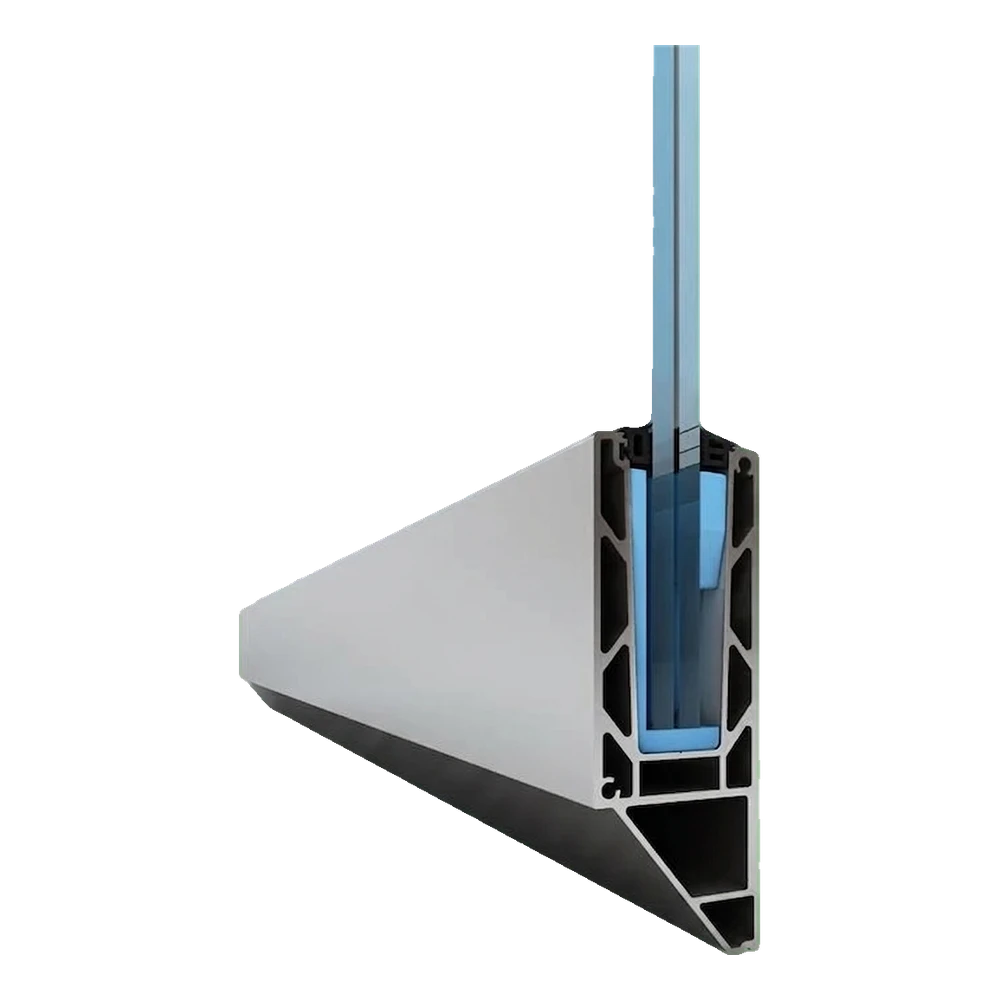

Kozza KE 120 – profil U pentru balustrade integral din sticlă 5000 mm, fixare laterală

Versatilitatea grosimii sticlei este unul dintre cele mai mari avantaje ale profilului KE 120. Sistemul acceptă trei game: 12–13,52 mm, 16–17,52 mm și 20–21,52 mm. Adaptarea se face cu ajutorul unor inserții distanțiere dedicate, care centrează și stabilizează precis panoul de sticlă în camera profilului. Astfel, un singur tip de profil acoperă nevoile unor proiecte diverse — de la balustrade interioare ușoare până la balustrade exterioare rezistente cu sticlă laminată groasă.

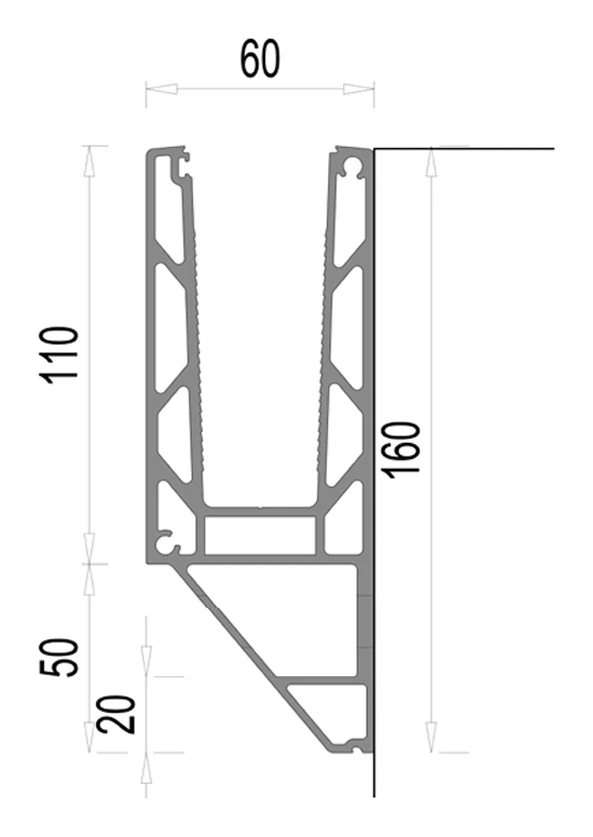

Dimensiunile secțiunii profilului

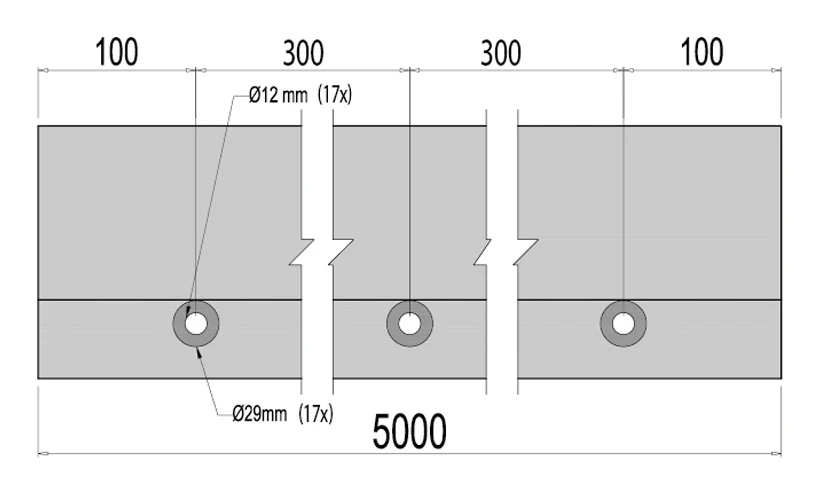

Schema găurilor de montaj

Profilul are 17 găuri de montaj realizate din fabrică, distribuite uniform pe toată lungimea de 5000 mm. Distanța dintre găuri este de 300 mm, iar distanța de la marginea profilului până la axa primei și a ultimei găuri — 100 mm. Fiecare gaură are diametrul Ø12 mm cu zencuire Ø29 mm, ceea ce permite montajul cu șuruburi cu cap conic. Amplasarea precisă a găurilor accelerează semnificativ instalarea — nu este nevoie de găurire la fața locului.

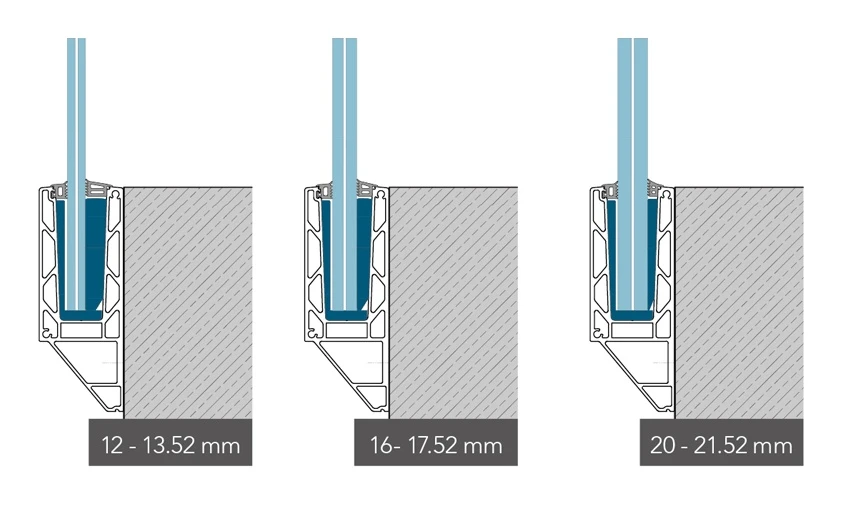

Variante de grosime a sticlei

Profilul KE 120 este compatibil cu trei game de grosime a sticlei. Alegerea pazei distanțiere potrivite permite adaptarea rapidă la un anumit proiect — fără a fi nevoie să comandați alt profil.

Rezistență și capacitate de preluare a sarcinilor

Profilul KE 120 a fost testat la sarcini de vânt și de impact. Pentru sticlă cu grosimea de 10+10+1,52 mm și înălțimea de 1,0 m, sarcina maximă de vânt este de 2,10 kN/m², iar forța maximă de impact — 1,00 kN/m. Rezultatele deplasării sunt indicate pentru un profil cu lungimea bazei de 1 m, la o sarcină orizontală sub 500 kg (5000 N), de la bază până la cel mai înalt punct al profilului.

Profilul se fixează lateral de perete sau de structura portantă cu ancore mecanice sau chimice adecvate. Datorită găurilor zencuite din fabrică, profilul se așază plat pe suport, oferind un efect estetic, liniar, fără elemente de fixare vizibile. Montajul lateral este potrivit mai ales acolo unde montajul în pardoseală nu este posibil — de ex. pe mezanine, balcoane cu pardoseala finisată sau ziduri de sprijin.

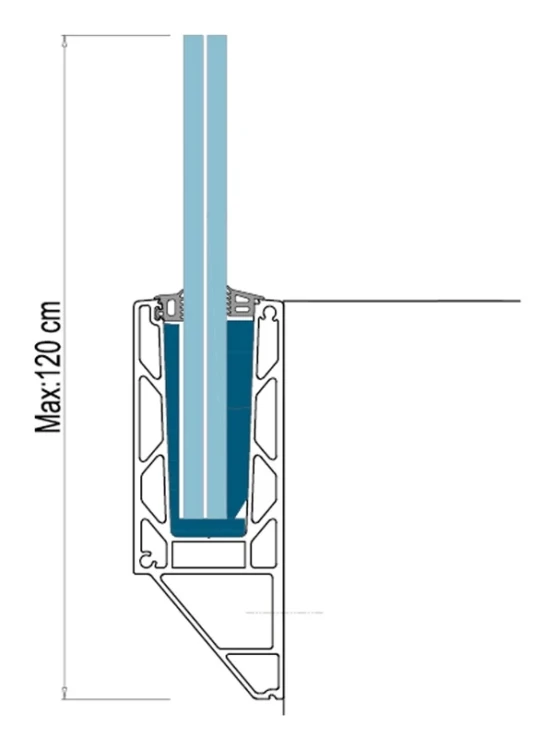

Înălțimea maximă a panoului de sticlă fixat în profil este de 120 cm. Această valoare permite realizarea balustradelor conforme cu cerințele de siguranță pentru clădiri de locuit și de utilitate publică, asigurând totodată un raport optim între înălțimea sticlei și rezistența mecanică a profilului.

Instrucțiuni de montaj pas cu pas

Sistemul Kozza KE 120 a fost conceput pentru un montaj rapid. Schemele de mai jos prezintă etapele succesive ale instalării — de la fixarea profilului de bază pe perete, prin montarea sticlei, până la montarea capacelor și a măștilor decorative.

Etapa 1 – Montajul profilului de bază (pașii 1–6)

Profilul Kozza KE 120 este o soluție care îmbină rezistența structurală cu estetica designului modern. Sistemul plat cu anodizare mată oferă un finisaj subtil și elegant, în linie cu tendințele arhitecturale actuale. Pentru firmele de instalații, simplitatea montajului este esențială — găurile executate din fabrică, instrucțiunile clare în 12 pași și versatilitatea gamelor de grosime a sticlei elimină necesitatea unor modificări costisitoare ca timp pe șantier.
