Kozza KE 105 – profil din aluminiu L pentru balustrade din sticlă integrală 5000 mm negru

Mergeți la Recenziile produsului

Profil din aluminiu L Kozza KE 105 pentru balustrade din sticlă integrală, negru. Lungime 5000 mm, lățime 120 mm, înălțime 110 mm. Aluminiu EN AW 6063, construcție camerală. Domeniu de grosime a sticlei 12-21,52 mm. Sistem de fixare longitudinală de sus cu reglare GlassMove.

Mergeți la descrierea completă
cu TVA fără TVA
Preț 2.715,53 Lei
incl. TVA 21%

Costurile de livrare nu sunt incluse în preț.

buc.
Disponibilitate:
În stoc (cantitate mare)
Timp de livrare: 10 Zile Lucrătoare

Caracteristicile produsului

[PIM] balustrady-caloszklane #128

  • Tip accesoriu Profil U
  • Material Aluminiu

Descriere

Kozza KE 105 – profil din aluminiu L pentru balustrade din sticlă integrală 5000 mm negru

Profilul tubular tip L din seria Kozza KE 105 este o soluție profesională pentru montarea balustradelor din sticlă integrală, destinată fixării longitudinale de sus. Datorită sistemului plat, profilul se potrivește perfect arhitecturii moderne — este potrivit atât pentru clădiri rezidențiale, cât și pentru spații comerciale: hoteluri, centre comerciale sau clădiri de birouri.

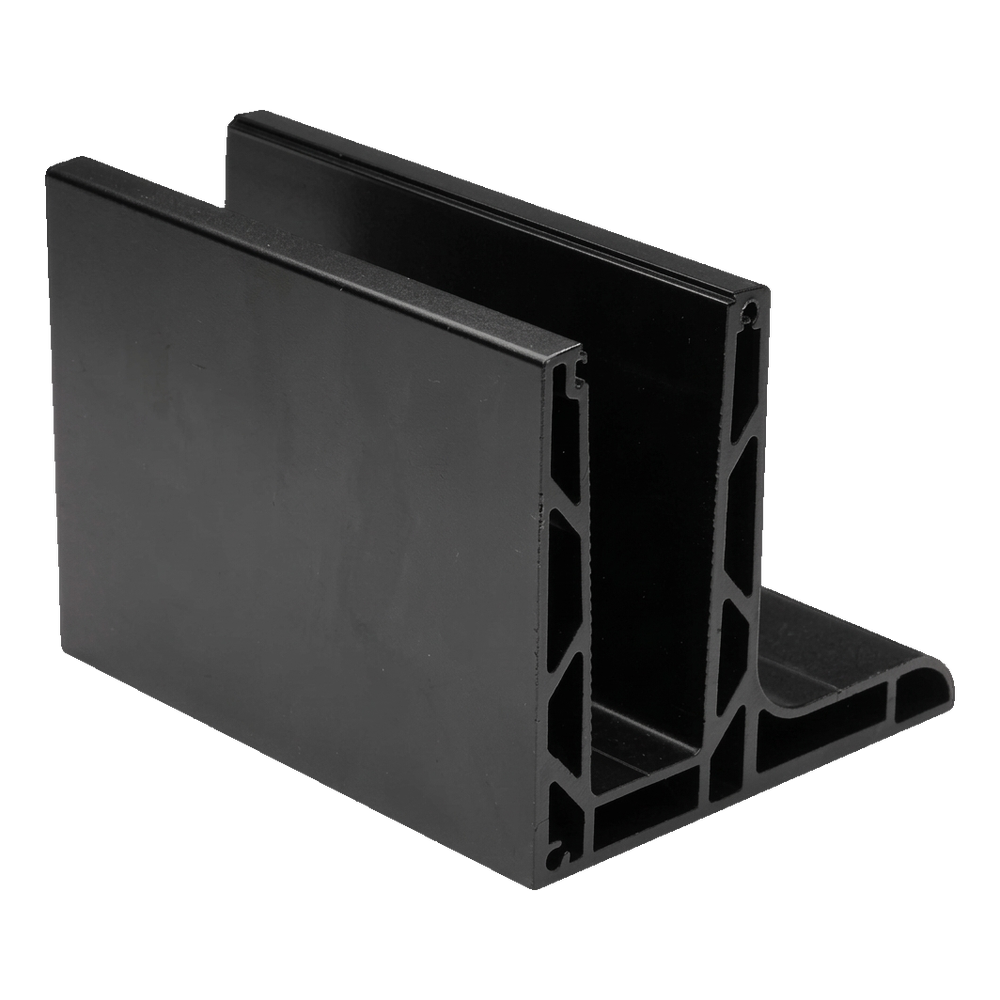

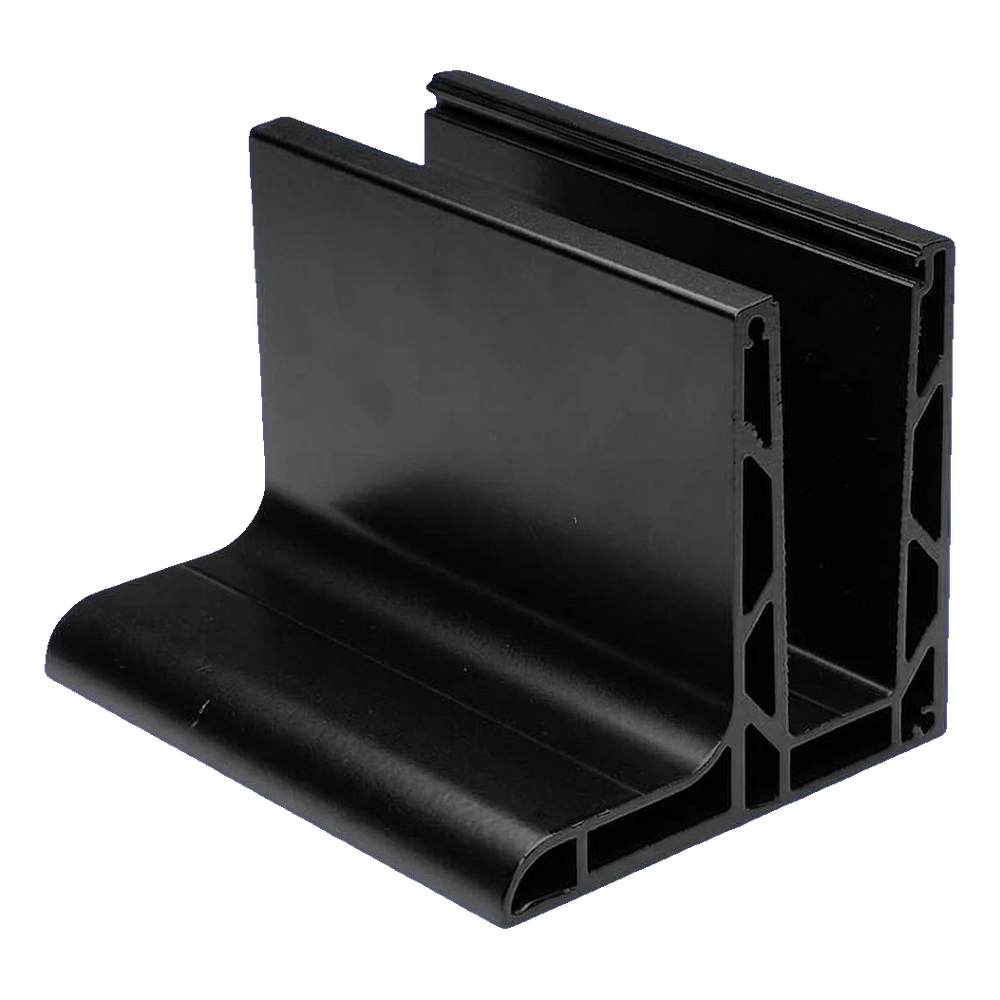

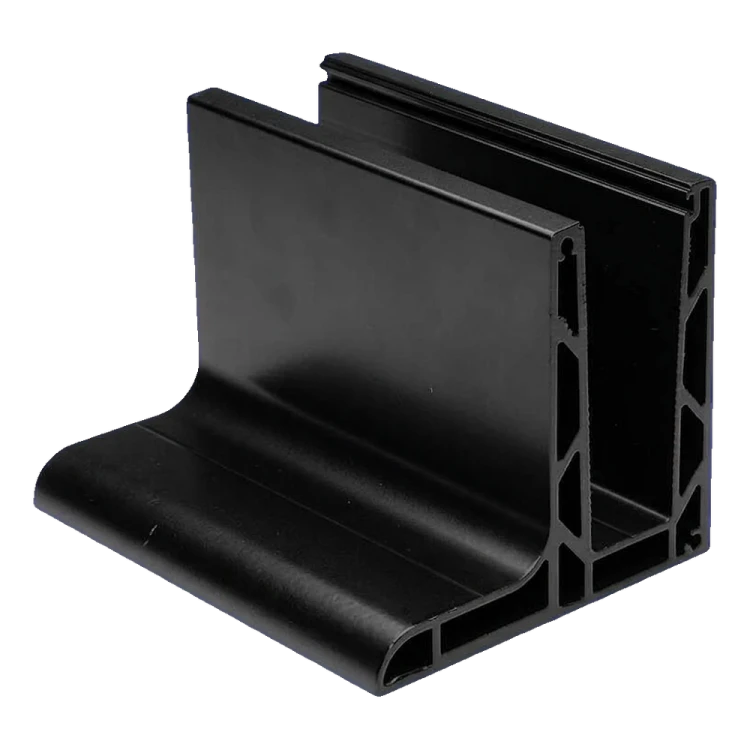

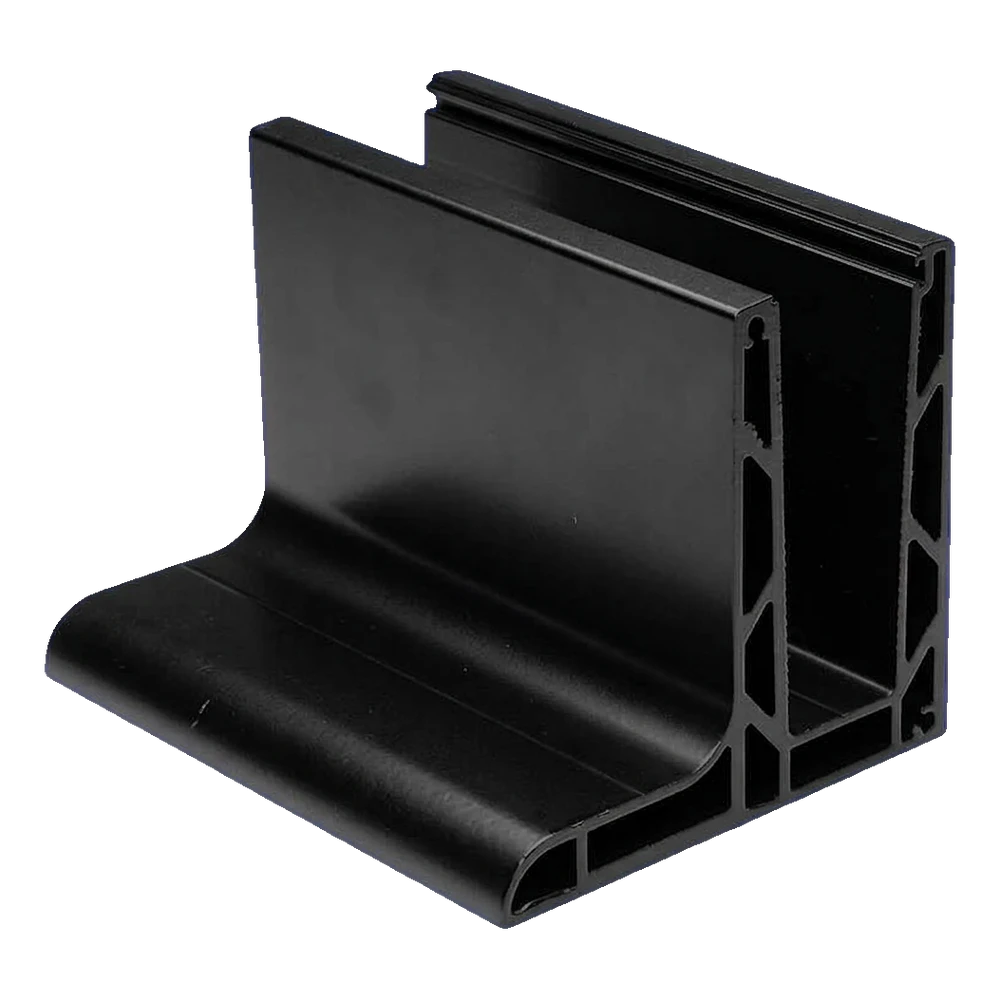

Profil din aluminiu L Kozza KE 105 negru – vedere din față
Profil din aluminiu L Kozza KE 105 negru – vedere din față

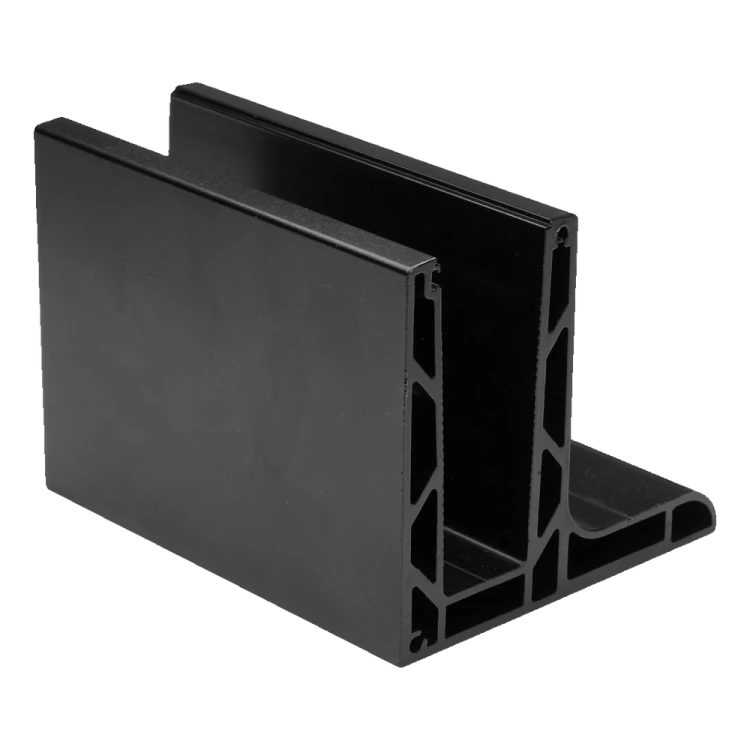

Profil din aluminiu L Kozza KE 105 negru – vedere din spate
Profil din aluminiu L Kozza KE 105 negru – vedere din spate

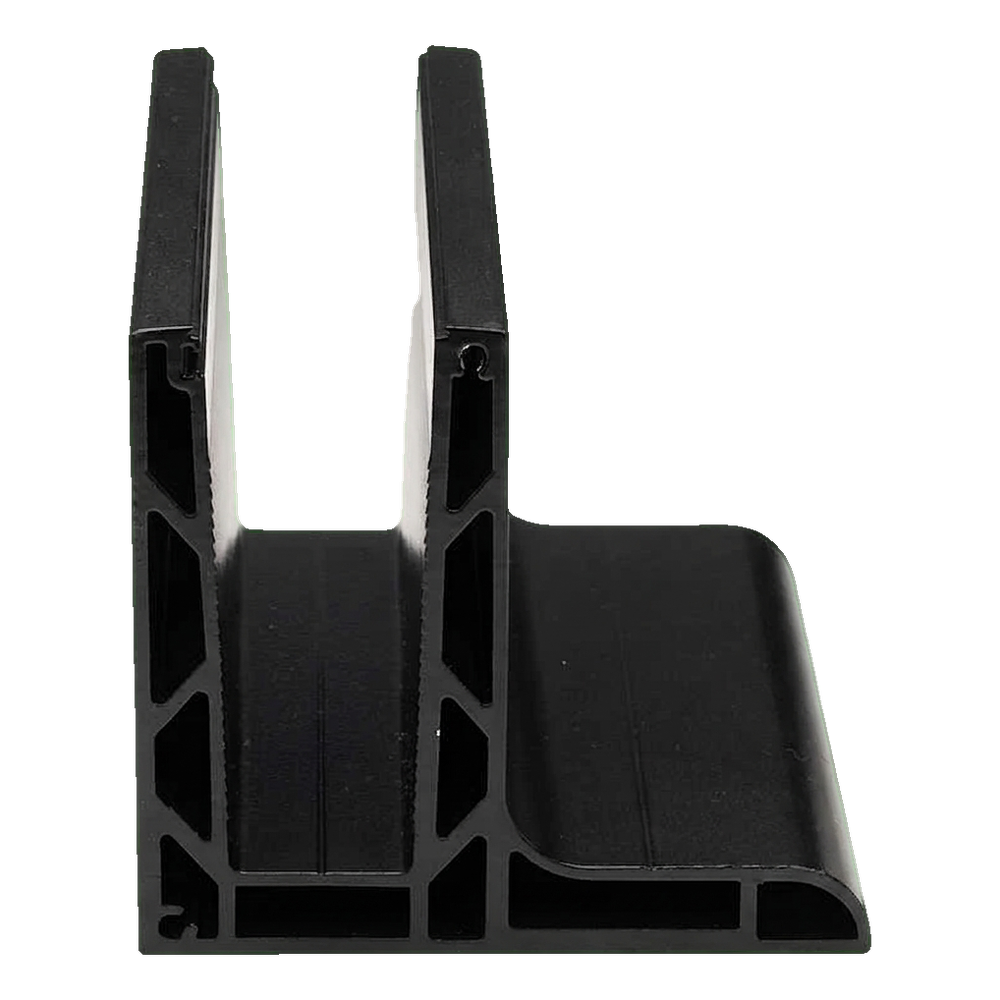

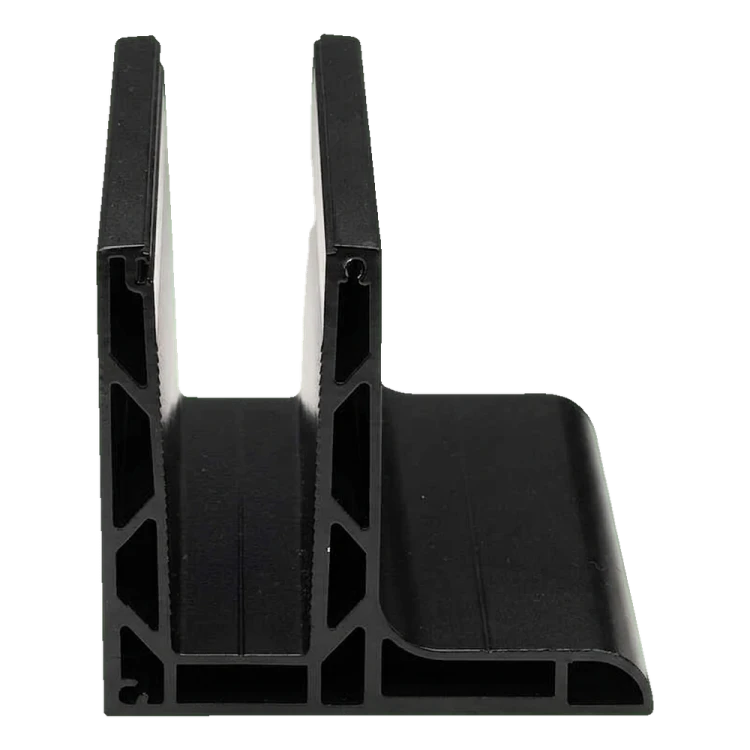

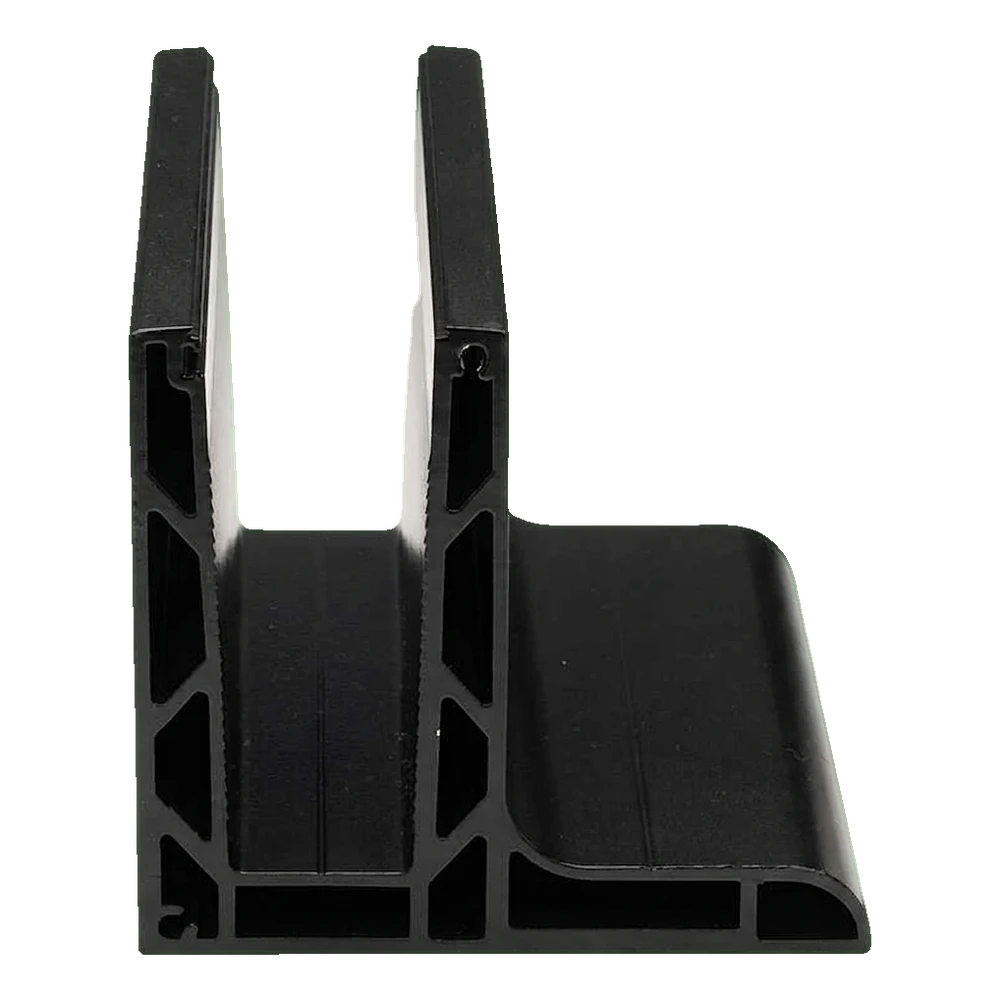

Profil din aluminiu L Kozza KE 105 negru – vedere de sus asupra canalului pentru sticlă
Profil din aluminiu L Kozza KE 105 negru – vedere de sus asupra canalului pentru sticlă

Avantaje cheie pentru instalator

  • Interval universal de grosimi ale sticlei — profilul primește panouri cu grosimea de la 12 la 21,52 mm, ceea ce elimină necesitatea stocării diferitelor variante de profil
  • Fixare longitudinală de sus — montaj rapid și comod, ideal pentru pardoseli finisate și planșee gata executate
  • Sistem plat — aspect minimalist, fără elemente proeminente, conform tendințelor arhitecturale actuale
  • Orificii de montaj gata executate — 17 orificii dispuse la fiecare 300 mm, cu aprofundare, permit ancorarea imediată fără găurire suplimentară
  • Culoare neagră — finisaj elegant, anodizat, potrivit pentru rame închise la culoare și interioare moderne

Dimensiuni și parametri ai profilului

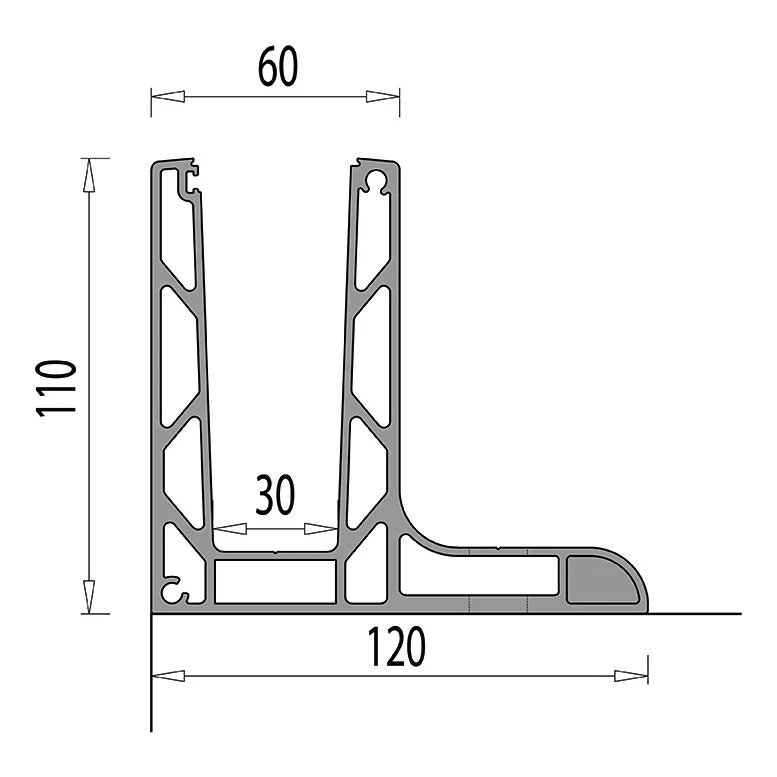

Secțiune transversală a profilului KE 105 cu dimensiunile 110×120 mm
Secțiune transversală a profilului KE 105 cu dimensiunile 110×120 mm
  • Lungimea profilului: 5000 mm
  • Înălțime (H): 110 mm
  • Lățimea bazei (W): 120 mm
  • Lățimea părții superioare – canal pentru sticlă: 60 mm
  • Lățimea interioară a fundului canalului: 30 mm
  • Interval de grosime a sticlei: 12–21,52 mm
  • Material: aluminiu EN AW 6063
  • Sistem: plat
  • Fixare: longitudinală de sus
  • Culoare: negru
  • Greutate: 30 kg

Amplasarea orificiilor de montaj

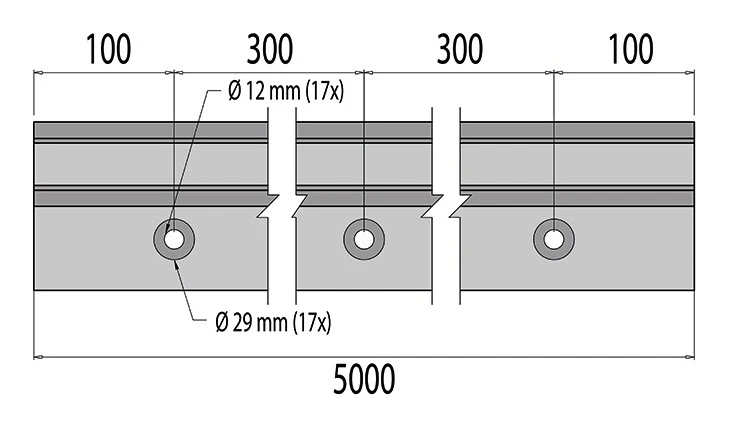

Schema de amplasare a celor 17 găuri de montaj de-a lungul profilului de 5000 mm
Schema de amplasare a celor 17 găuri de montaj de-a lungul profilului de 5000 mm
  • Număr de găuri: 17 buc.
  • Diametrul găurii de trecere: Ø 12 mm
  • Diametrul lamajului: Ø 29 mm
  • Distanța între axele găurilor: 300 mm
  • Distanța primei/ultimei găuri față de margine: 100 mm

Compatibilitate cu sticla

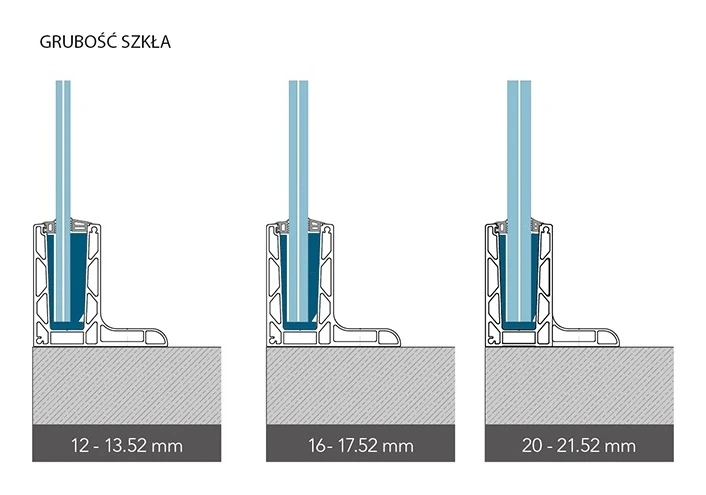

Secțiuni ale profilului cu sticlă montată cu grosimea de 12–13,52 mm, 16–17,52 mm și 20–21,52 mm
Secțiuni ale profilului cu sticlă montată cu grosimea de 12–13,52 mm, 16–17,52 mm și 20–21,52 mm

Profilul KE 105 funcționează cu trei intervale de grosime ale sticlei securizate și laminate. Datorită sistemului de fixare GLASSMOVE, garniturile din interiorul profilului se adaptează la grosimea concretă a panoului de sticlă, asigurând o montare stabilă și sigură:

  • Sticlă 12–13,52 mm
  • Sticlă 16–17,52 mm
  • Sticlă 20–21,52 mm

Modul de ancorare

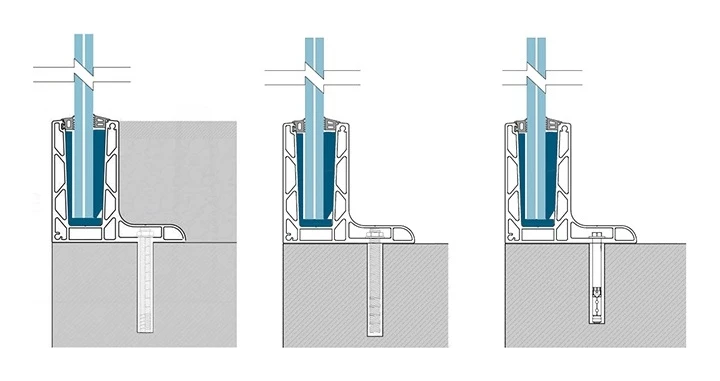

Trei variante de ancorare a profilului KE 105 de suport – secțiuni cu ancore mecanice
Trei variante de ancorare a profilului KE 105 de suport – secțiuni cu ancore mecanice

Profilul poate fi ancorat mecanic de suport cu ajutorul ancorelor — în desenele de mai sus sunt prezentate trei variante tipice de montare, în funcție de grosimea șapei și de tipul suportului. Lamajele găurilor de montaj (Ø 29 mm) permit ascunderea capului șurubului sub suprafața profilului.

Rezistență și analiza deplasărilor

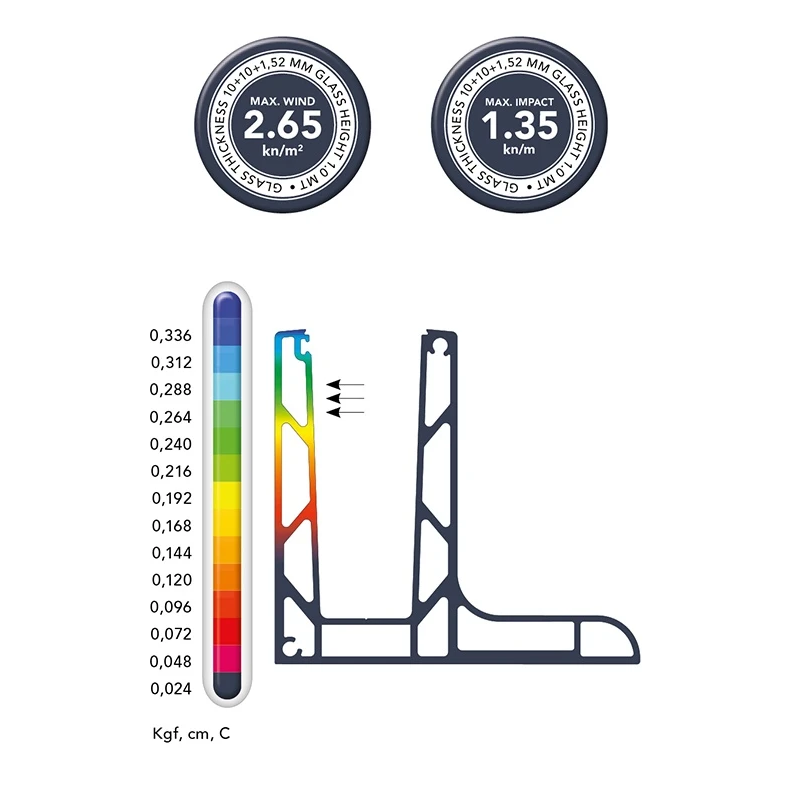

Analiza FEM a profilului KE 105 – valori ale deplasărilor, vânt max. 2,65 kN/m² și impact max. 1,35 kN/m
Analiza FEM a profilului KE 105 – valori ale deplasărilor, vânt max. 2,65 kN/m² și impact max. 1,35 kN/m

Profilul a fost supus analizei prin metoda elementelor finite (FEM). Rezultatele deplasărilor sunt date pentru un profil cu lungimea bazei de 1,0 m, la o sarcină orizontală sub 500 kg (5000 N), măsurate de la bază până la cel mai înalt punct al profilului. Pentru sticla cu grosimea de 10+10+1,52 mm și înălțimea de 1,0 m s-au obținut:

  • Sarcina maximă din vânt: 2,65 kN/m²
  • Sarcina maximă de impact: 1,35 kN/m

Tabelul de rezistență al seriei KE

Tabelul de mai jos prezintă valorile maxime ale sarcinilor din vânt și din impact pentru trei modele ale seriei KE, în funcție de grosimea și înălțimea panoului de sticlă:

Tabelul parametrilor de rezistență ai seriei KE

Seria KESticlă 12–13,52 mmSticlă 16–17,52 mmSticlă 20–21,52 mm
Sticlă cu înălțimea de 1,0 mSticlă cu înălțimea de 1,2 mSticlă cu înălțimea de 1,0 mSticlă cu înălțimea de 1,2 mSticlă cu înălțimea de 1,0 mSticlă cu înălțimea de 1,2 m
Vânt max. (kN/m²)Impact max. (kN/m)Vânt max. (kN/m²)Impact max. (kN/m)Vânt max. (kN/m²)Impact max. (kN/m)Vânt max. (kN/m²)Impact max. (kN/m)Vânt max. (kN/m²)Impact max. (kN/m)Vânt max. (kN/m²)Impact max. (kN/m)
KE 1002,450,851,200,503,001,502,601,103,001,502,701,50
KE 1052,450,851,200,502,651,352,401,102,651,352,401,35
KE 1202,450,851,200,502,101,001,901,002,101,001,901,00

Instrucțiuni de montaj – seria KE 105

Montajul se desfășoară în trei etape. În prima etapă (pașii 1–6) se ancorează profilul în suport, se montează garniturile și se introduce panoul de sticlă. În a doua etapă (pașii 7–9) se montează penele de fixare și profilul de siguranță. În a treia etapă (pașii 10–12) se strâng elementele de fixare și se montează capacul de finisare al profilului.

Instrucțiuni de montaj profil Kozza KE 105 – 12 pași în 3 etape
Instrucțiuni de montaj profil Kozza KE 105 – 12 pași în 3 etape

Profilul cu camere de tip L din seria KE 105 a fost conceput și realizat în conformitate cu recomandările și cerințele arhitecților. Datorită sistemului GLASSMOVE și structurii optimizate cu camere, oferă rigiditate ridicată la greutate redusă și, în același timp, simplifică procesul de instalare — ceea ce se traduce printr-un timp de montaj mai scurt și costuri de manoperă mai mici pe șantier.
