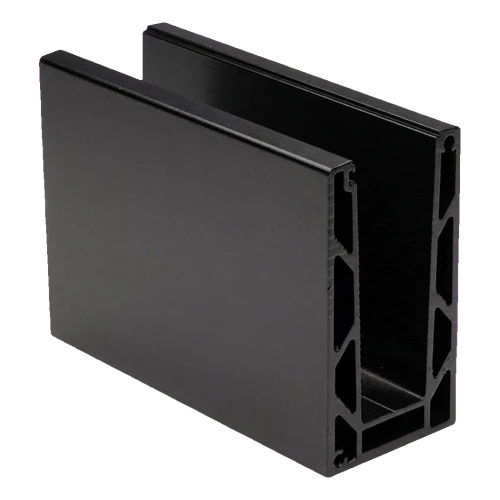

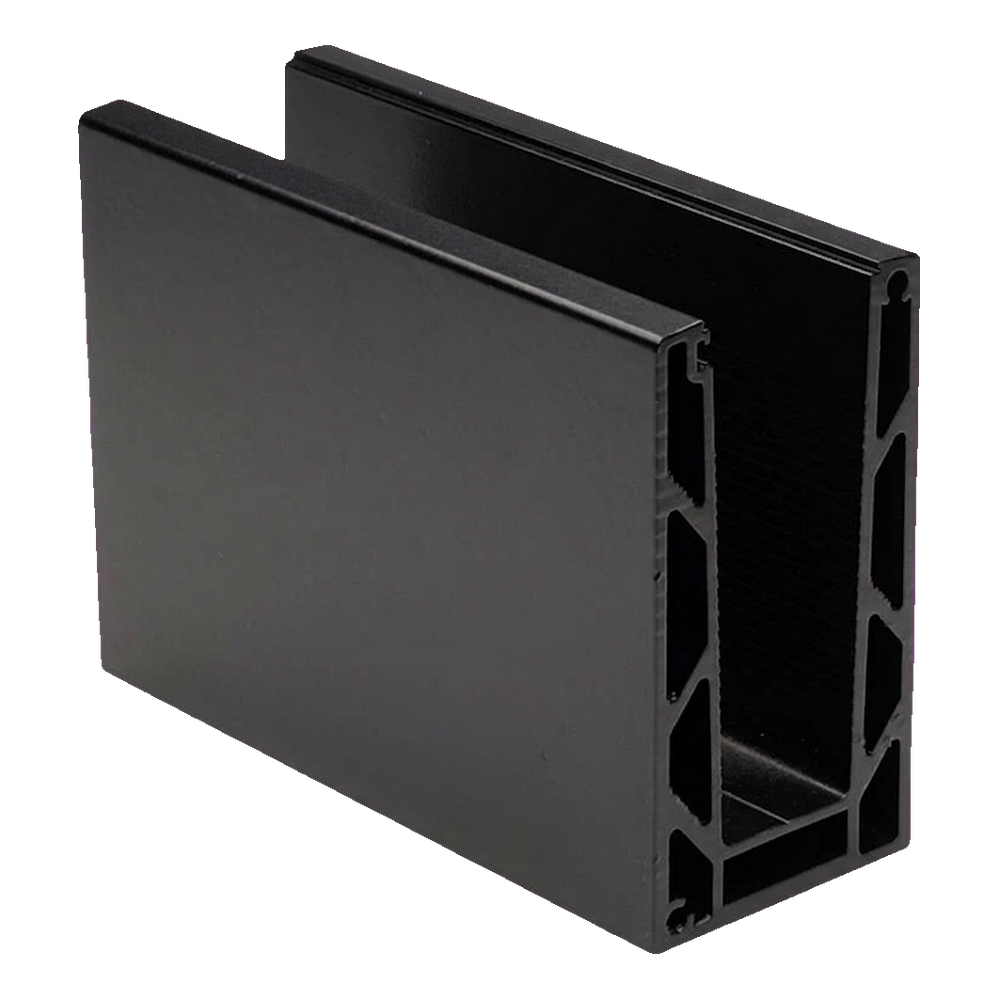

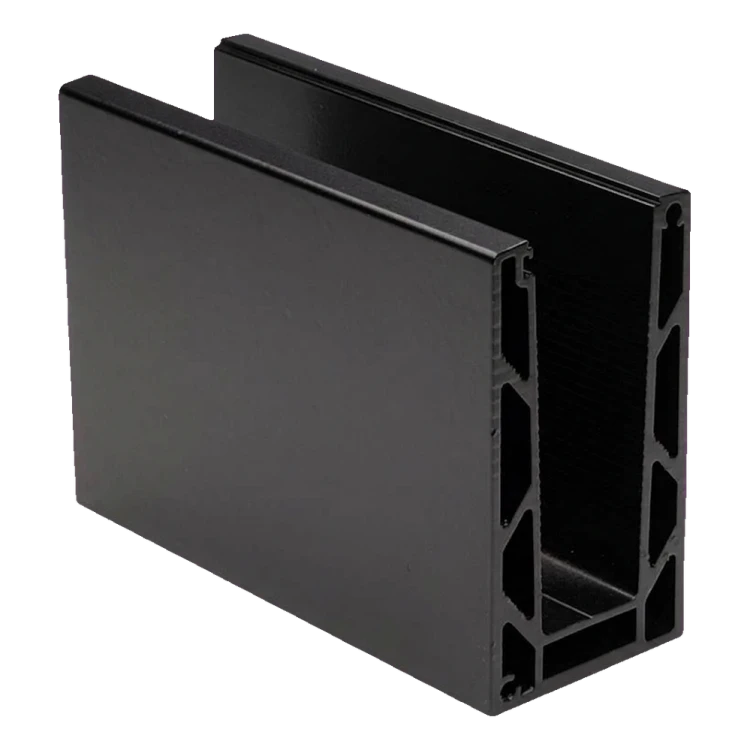

Kozza KE 100 – profil U pentru balustrade din sticlă completă 5000 mm negru, fixare de sus
produs indisponibil
adaugă la lista de dorințe
Descriere
Kozza KE 100 – profil din aluminiu U pentru balustrade întreg din sticlă 5000 mm negru
Profilul cameral tip U pentru balustrade întreg din sticlă din seria Kozza KE 100 este o soluție proiectată în conformitate cu cerințele arhitecților și destinată realizărilor profesionale — de la spațiile rezidențiale la obiectele comerciale, cum ar fi hotelurile și centrele comerciale. Montat de sus (sistem plat), asigură o modalitate estetică și sigură de fixare a sticlei călit cu grosimi de la 12 la 21,52 mm fără elemente de fixare vizibile.
Profilul cu lungimea de 5000 mm este livrat cu 17 orificii de montaj executate din fabrică (Ø 12 mm cu adâncitură Ø 29 mm), amplasate la fiecare 300 mm — ceea ce accelerează semnificativ montajul pe șantier. Culoarea neagră cu finisaj vopsit pulverulent conferă balustradei un caracter modern, minimalist, integrându-se perfect cu ramele întunecoase ale ferestrelor și elementele de finisare interioară.

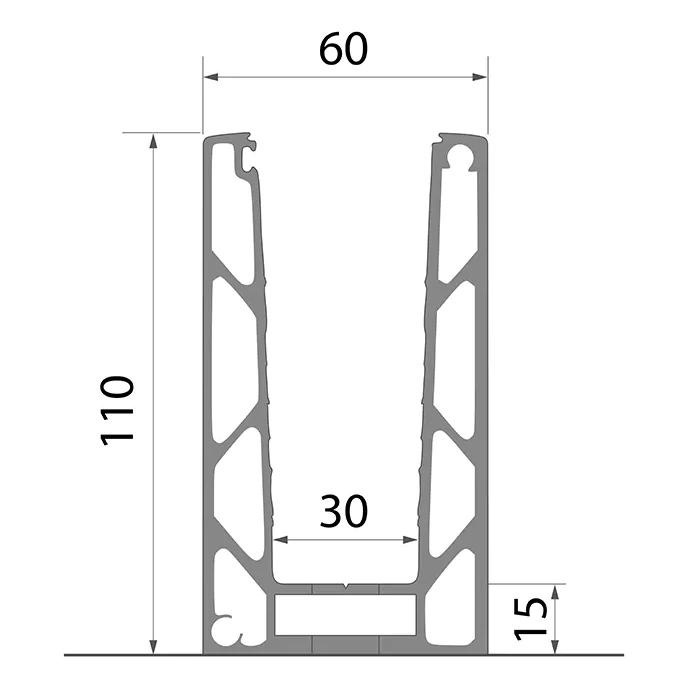

Parametri tehnici ai profilului
- Seria: KE 100
- Lungimea profilului: 5000 mm
- Lățimea exterioară: 60 mm
- Înălțimea: 110 mm
- Lățimea canalului interior: 30 mm
- Înălțimea bazei: 15 mm
- Gama grosimii sticlei: 12–21,52 mm
- Înălțimea maximă a sticlei: 120 cm
- Sistemul de montaj: plat, fixare de sus
- Materialul: aluminiu EN AW 6063
- Culoarea: neagră (vopsită pulverulent)
- Greutatea: 23 kg
- EAN: 5903313208277

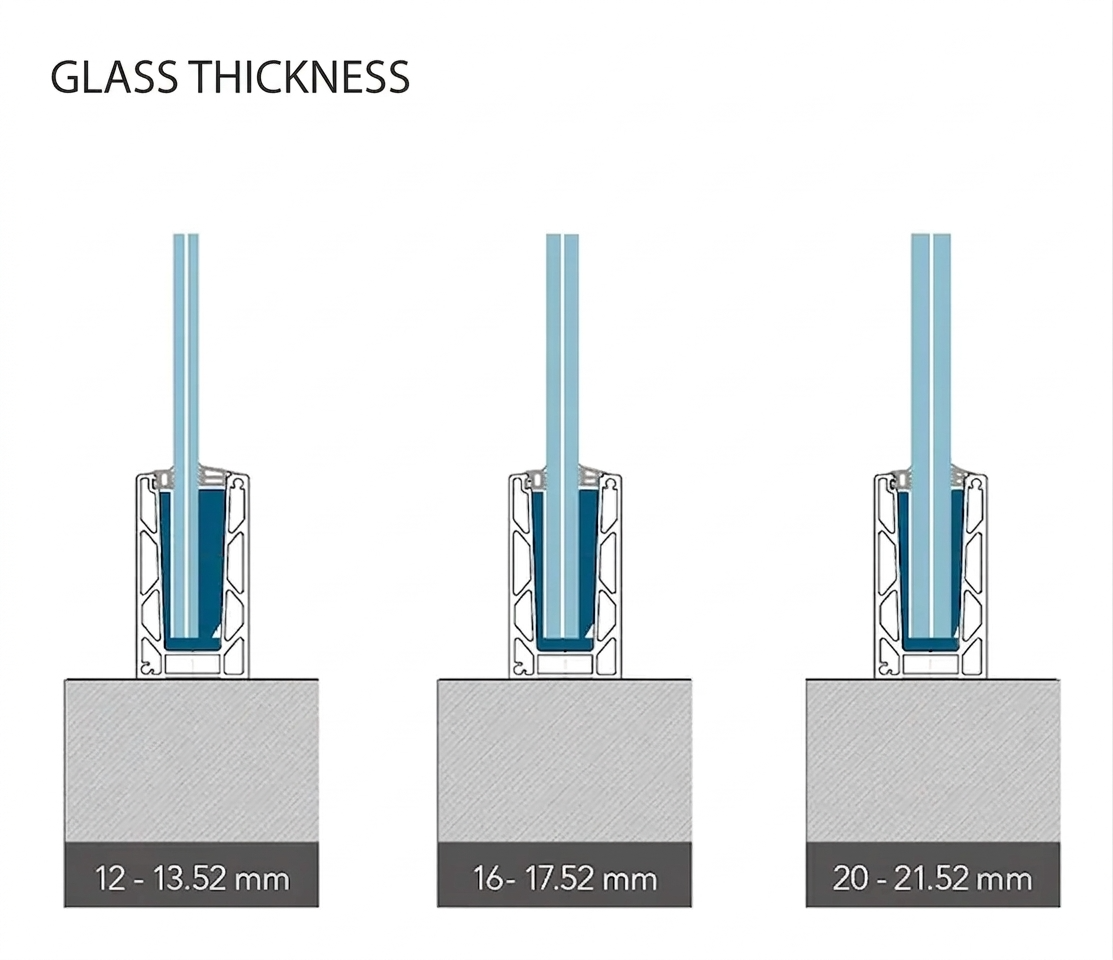

Compatibilitatea cu grosimile sticlei
Profilul KE 100 acceptă trei game de grosimi ale panourilor de sticlă, ceea ce permite adaptarea soluției la cerințele proiectului și normele de siguranță în vigoare:
- Sticla 12–13,52 mm — panouri standard călit și laminat VSG
- Sticla 16–17,52 mm — panouri laminate cu rezistență sporită
- Sticla 20–21,52 mm — panouri laminate groase pentru aplicații cu sarcini înalte

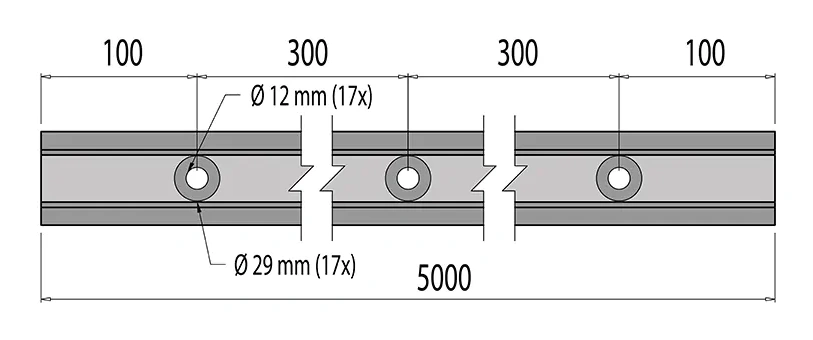

Dimensiuni și amplasarea orificiilor de montaj
Profilul are 17 orificii trecătoare cu diametrul Ø 12 mm cu adâncituri Ø 29 mm, permițând ascunderea capului șurubului. Orificiile sunt amplasate simetric de-a lungul axei profilului:
- Distanța de la margine la primul orificiu: 100 mm
- Distanța între orificii: 300 mm
- Distanța de la ultimul orificiu la margine: 100 mm
- Lungimea totală a profilului: 5000 mm
Modalitatea de ancorare și montaj
Profilul se montează de sus la planul substratului (de ex. planșeu, atic, marginea balconului). Ancorarea se realizează cu șuruburi prin orificiile pregătite din fabrică cu adâncituri. Partea ieșită a profilului (20 mm sub bază) se înglobează în substratul pregătit, ceea ce asigură o conexiune stabilă și durabilă.

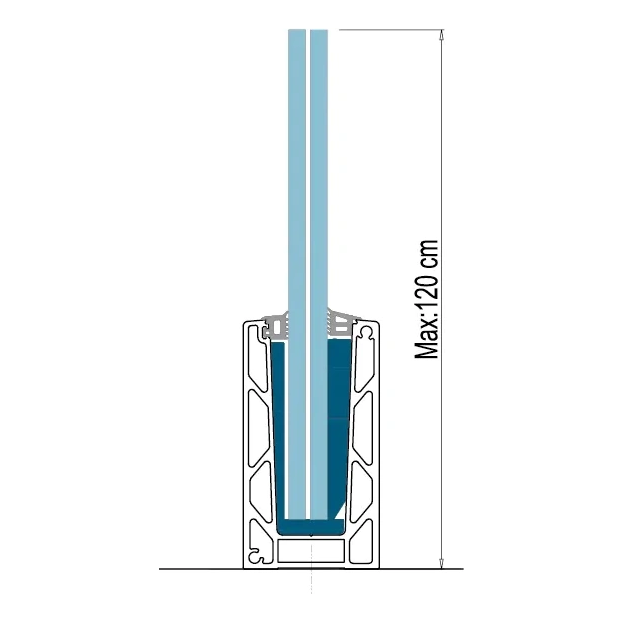

Înălțimea maximă a sticlei
Profilul KE 100 permite montarea panourilor de sticlă cu înălțimea maximă de 120 cm (1,2 m). La această înălțime profilul păstrează capacitatea portantă completă și stabilitatea, ceea ce este confirmat de rezultatele testelor de sarcini cu vânt și impact pentru grosimile individuale de sticlă.

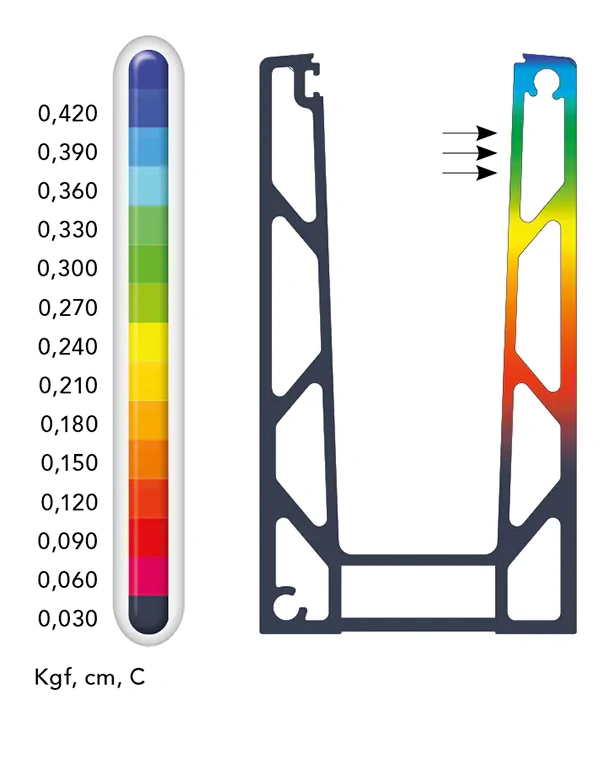

Analiza de rezistență a profilului
Rezultatele analizei deplasărilor executată prin metoda elementelor finite (MEF) confirmă rigiditatea înaltă a construcției. Simularea a fost efectuată pentru profilul cu lungimea bazei de 1 m, la sarcina orizontală sub 500 kg (5000 N), de la bază la punctul cel mai înalt al profilului. Deplasarea maximă pe marginea superioară a profilului se încadrează în limitele admisibile (scala valorilor de la 0,030 la 0,420 Kgf, cm, C), ceea ce garantează siguranța utilizării balustradei.
Sarcinile maxime cu vânt și impact — seria KE
| Seria KE | Sticla 12–13,52 mm | Sticla 16–17,52 mm | Sticla 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Sticla cu înălțimea de 1,0 m | Sticla cu înălțimea de 1,2 m | Sticla cu înălțimea de 1,0 m | Sticla cu înălțimea de 1,2 m | Sticla cu înălțimea de 1,0 m | Sticla cu înălțimea de 1,2 m | |||||||
| Max. vânt (kN/m²) | Max. impact (kN/m) | Max. vânt (kN/m²) | Max. impact (kN/m) | Max. vânt (kN/m²) | Max. impact (kN/m) | Max. vânt (kN/m²) | Max. impact (kN/m) | Max. vânt (kN/m²) | Max. impact (kN/m) | Max. vânt (kN/m²) | Max. impact (kN/m) | |
Date tehnice
| Tip accesoriu | Profil U |
| Material | Aluminiu |
