Kozza KE 100 – profil U pentru balustrade din sticlă 5000 mm gri închis

Mergeți la Recenziile produsului

Profil U Kozza KE 100 din aluminiu EN AW 6063, gri închis. Lungime 5000 mm, lățime 60 mm, înălțime 110 mm. Pentru balustrade din sticlă, sticlă 12-21,52 mm. Fixare de sus, sistem plat. Greutate 23 kg.

Mergeți la descrierea completă
cu TVA fără TVA
Preț 2.019,27 Lei
incl. TVA 21%

Costurile de livrare nu sunt incluse în preț.

buc.
Disponibilitate:
În stoc (cantitate mare)
Timp de livrare: 10 Zile Lucrătoare

Caracteristicile produsului

[PIM] balustrady-caloszklane #128

  • Material Aluminiu

Descriere

Kozza KE 100 – profil U pentru balustrade din sticlă 5000 mm gri închis

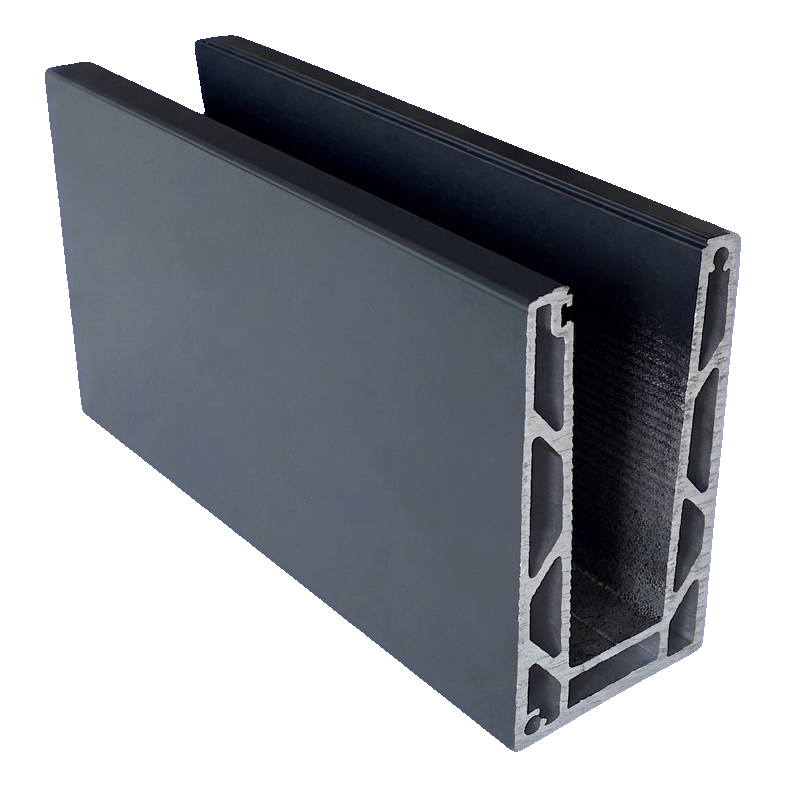

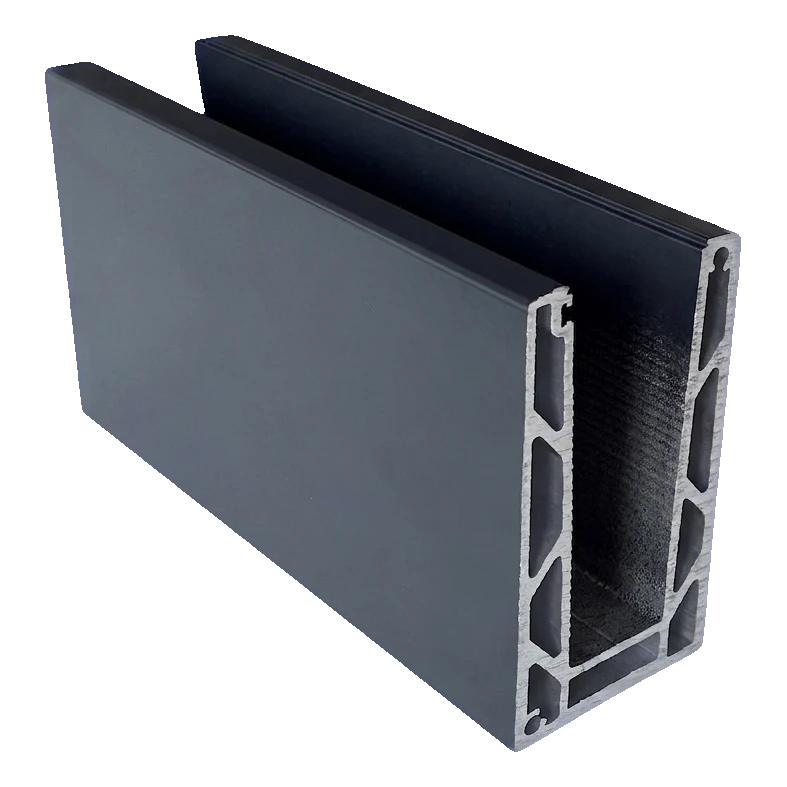

Profil din aluminiu U Kozza KE 100 pentru balustrade din sticlă – vedere generală
Profil din aluminiu U Kozza KE 100 pentru balustrade din sticlă – vedere generală

Profilul cameral tip U din seria Kozza KE 100 este o soluție profesională pentru montarea balustradelor din sticlă cu fixare de sus. Fabricat din aluminiu de înaltă calitate EN AW 6063, asigură o fixare stabilă și sigură a sticlei cu grosimea de la 12 la 21,52 mm — fără a fi nevoie de profile de mascare suplimentare. Sistemul plat, dezvoltat în colaborare cu arhitecți și constructori, îmbină estetica finisajului minimalist cu o rezistență ridicată la sarcini.

Profilul în culoarea gri închis se potrivește perfect cu arhitectura modernă a clădirilor rezidențiale, hoteliere și de birouri. Datorită sistemului GLASSMOVE, montajul decurge rapid și nu necesită scule specializate, ceea ce reduce efectiv timpul de execuție pe șantier.

Specificații tehnice

  • Serie: Kozza KE 100
  • Material: aluminiu EN AW 6063
  • Sistem: plat, fixare de sus
  • Lungimea profilului: 5000 mm
  • Lățimea profilului: 60 mm
  • Înălțimea profilului: 110 mm
  • Lățimea canalului interior (pentru sticlă): 30 mm
  • Înălțimea bazei: 15 mm
  • Interval de grosime a sticlei: 12 – 21,52 mm
  • Înălțimea maximă a sticlei: 120 cm
  • Culoare: gri închis (vopsit)
  • Greutate: 23 kg
  • EAN: 5903313208109

Dimensiuni și secțiune profil

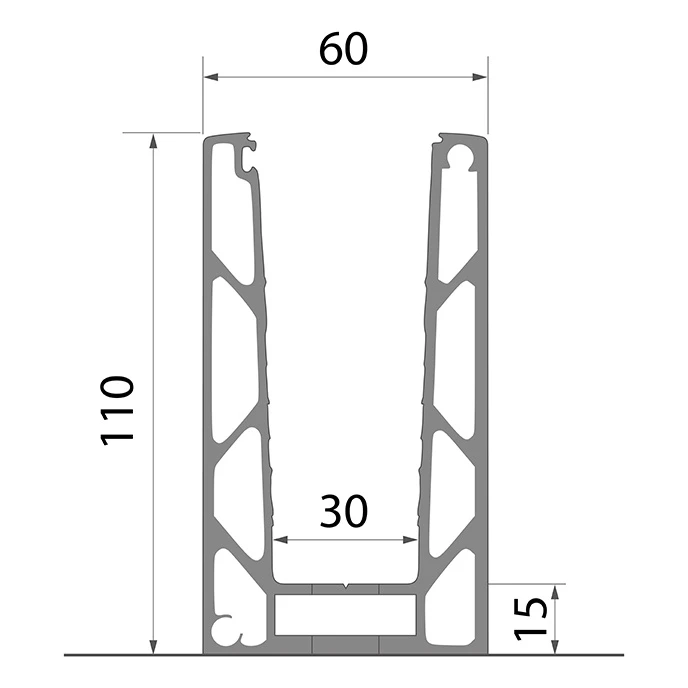

Secțiune transversală a profilului Kozza KE 100 cu dimensiuni: lățime 60 mm, înălțime 110 mm, canal pentru sticlă 30 mm
Secțiune transversală a profilului Kozza KE 100 cu dimensiuni: lățime 60 mm, înălțime 110 mm, canal pentru sticlă 30 mm

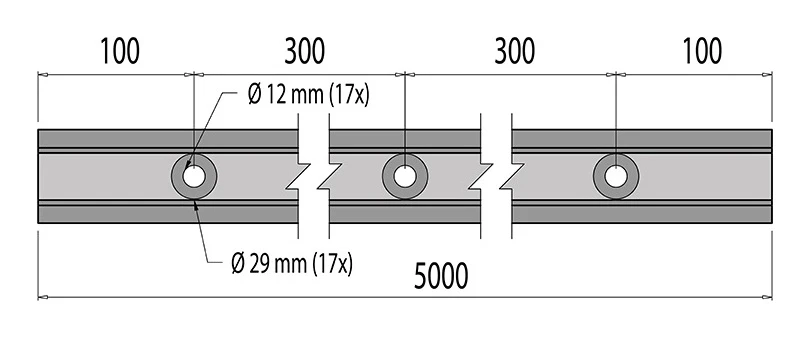

Vedere de sus a profilului KE 100 – distanța dintre găurile de montaj la fiecare 300 mm pe lungimea de 5000 mm
Vedere de sus a profilului KE 100 – distanța dintre găurile de montaj la fiecare 300 mm pe lungimea de 5000 mm

Profilul are 17 găuri de montaj distribuite uniform pe întreaga lungime de 5000 mm. Găurile trecătoare au diametrul de Ø 12 mm cu zencuiri de Ø 29 mm. Distanța dintre axele găurilor este de 300 mm, iar distanța de la marginea profilului până la axa primei și a ultimei găuri este de 100 mm.

Compatibilitate cu grosimile sticlei

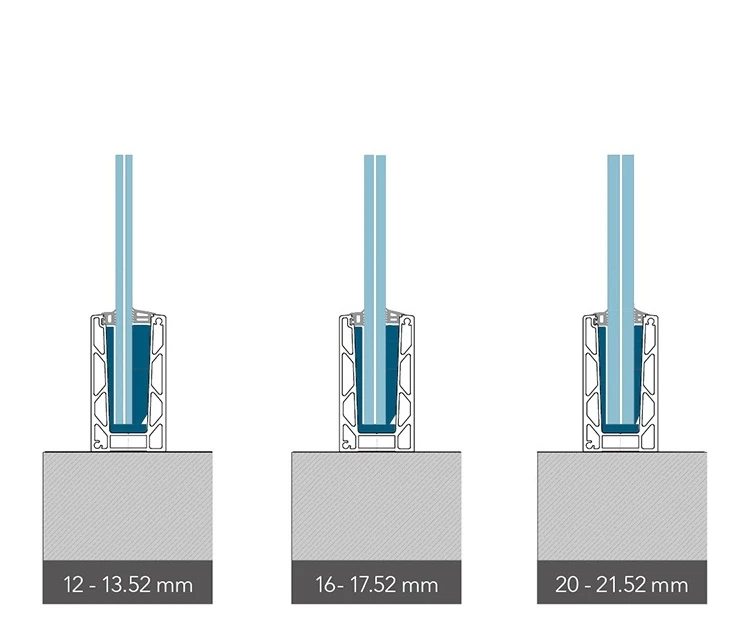

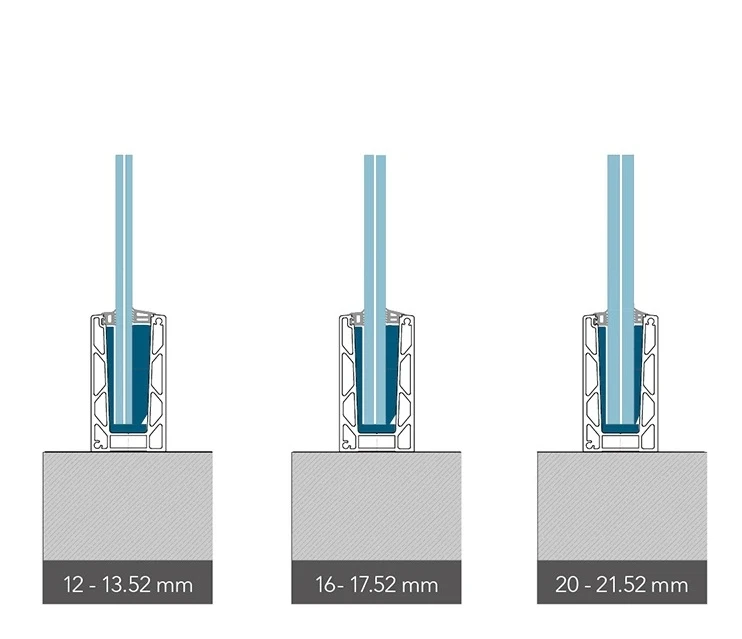

Schema compatibilității profilului KE 100 cu trei intervale de grosime a sticlei: 12–13,52 mm, 16–17,52 mm, 20–21,52 mm
Schema compatibilității profilului KE 100 cu trei intervale de grosime a sticlei: 12–13,52 mm, 16–17,52 mm, 20–21,52 mm

Profilul KE 100 acceptă trei intervale de grosime a sticlei, ceea ce asigură versatilitate în utilizare:

  • 12 – 13,52 mm — sticlă securizată monostrat sau laminată
  • 16 – 17,52 mm — sticlă laminată de siguranță
  • 20 – 21,52 mm — sticlă laminată cu rezistență sporită

Înălțimea maximă admisă a panoului de sticlă montat în profil este de 120 cm.

Modul de ancorare

Schema de ancorare a profilului KE 100 – etapele succesive de fixare de sus, cu adâncimea de ancorare de 20 mm
Schema de ancorare a profilului KE 100 – etapele succesive de fixare de sus, cu adâncimea de ancorare de 20 mm

Profilul se montează de sus, pe suportul pregătit. Adâncimea de ancorare este de 20 mm. Sistemul de fixare de sus elimină necesitatea accesului din lateralul structurii, ceea ce facilitează montajul pe marginile balcoanelor, teraselor și scărilor. Profilul se ancorează cu ajutorul șuruburilor prin 17 găuri pregătite din fabrică.

Rezistența la sarcini și analiza de rezistență

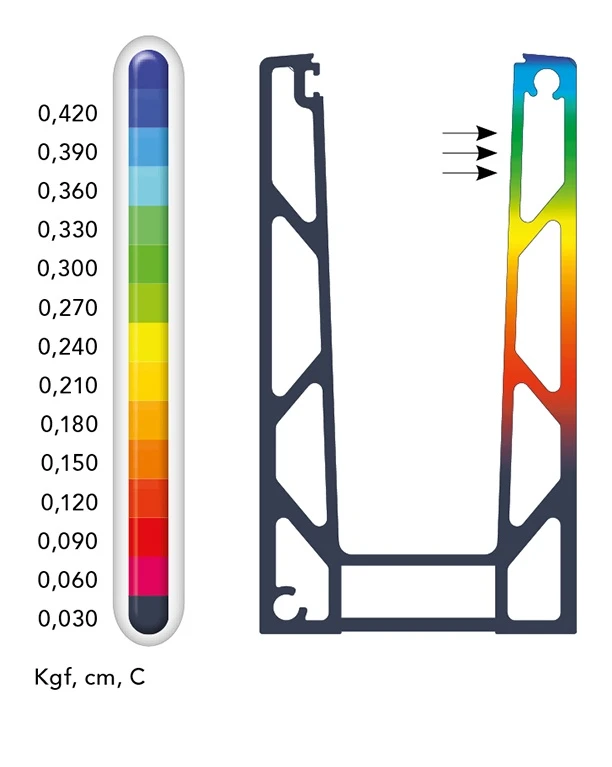

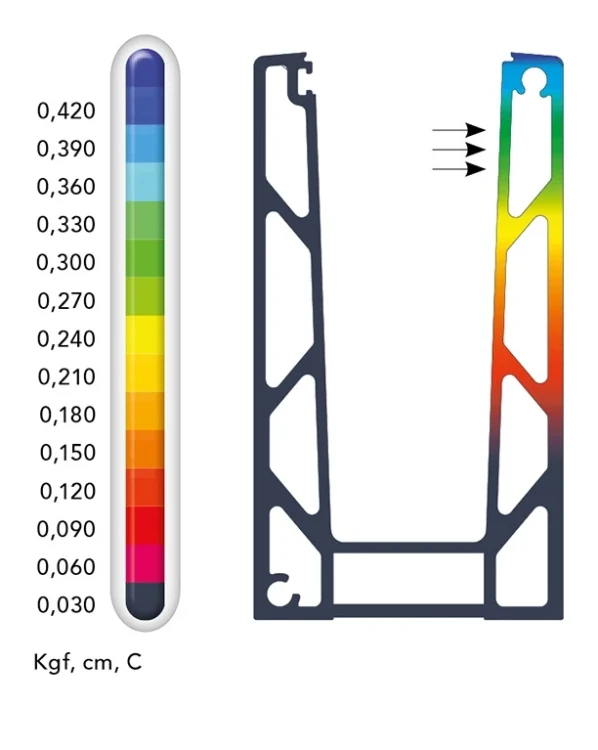

Analiza FEM a profilului KE 100 – harta deplasărilor sub sarcină laterală (vânt)
Analiza FEM a profilului KE 100 – harta deplasărilor sub sarcină laterală (vânt)

Profilul cu lungimea bazei de 1 m la o sarcină orizontală de până la 500 kg (5000 N·t) păstrează o rigiditate ridicată și deplasări minime. Analiza cu metoda elementelor finite (FEM) confirmă că valorile maxime ale deplasărilor sub sarcina vântului se încadrează în intervalul de la 0,030 la 0,420 Kgf/cm — cele mai mari deformări apar în partea superioară a profilului (lângă muchia de prindere), în timp ce baza rămâne practic nemișcată.

Sarcini maxime la vânt și la impact

Tabelul de mai jos prezintă valorile admise ale sarcinilor pentru seria KE în funcție de grosimea și înălțimea sticlei:

Sarcini maxime la vânt și la impact pentru seria KE

Seria KESticlă 12-13.52 mmSticlă 16-17.52 mmSticlă 20-21.52 mm
Sticlă cu înălțimea de 1.0 mSticlă cu înălțimea de 1.2 mSticlă cu înălțimea de 1.0 mSticlă cu înălțimea de 1.2 mSticlă cu înălțimea de 1.0 mSticlă cu înălțimea de 1.2 m
Vânt max. (kN/m²)Impact max. (kN/m)Vânt max. (kN/m²)Impact max. (kN/m)Vânt max. (kN/m²)Impact max. (kN/m)Vânt max. (kN/m²)Impact max. (kN/m)Vânt max. (kN/m²)Impact max. (kN/m)Vânt max. (kN/m²)Impact max. (kN/m)
KE 1002,450,851,200,503,001,502,601,103,001,502,701,50
KE 1052,450,851,200,502,651,352,401,102,651,352,401,35
KE 1202,450,851,200,502,101,001,901,002,101,001,901,00

Pentru seria KE 100, cu sticlă de grosime 16–17,52 mm și înălțime 1,0 m, profilul rezistă la o sarcină a vântului de până la 3,0 kN/m² și la un impact de până la 1,50 kN/m, ceea ce îl face cea mai rezistentă variantă din oferta KE.

Montaj pas cu pas — sistem GLASSMOVE

Sistemul de fixare GLASSMOVE permite montarea rapidă și precisă a balustradei din sticlă în 12 pași — de la pregătirea suportului, prin ancorarea profilului, montarea garniturilor și a sticlei, până la reglare și închiderea cu capac de protecție. Ilustrațiile de mai jos prezintă etapele succesive ale instalării:

Instrucțiuni de montaj profil KE 100 – pașii 1-6:

Instrucțiuni de montaj profil KE 100 – pașii 1–6: pregătirea suportului, ancorarea profilului, montarea garniturilor, montarea sticlei, strângerea penelor
Instrucțiuni de montaj profil KE 100 – pașii 1–6: pregătirea suportului, ancorarea profilului, montarea garniturilor, montarea sticlei, strângerea penelor

Instrucțiuni de montaj profil KE 100 – pașii 7–9:

Instrucțiuni de montaj profil KE 100 – pașii 7–9: reglarea poziției sticlei, montarea următoarelor panouri de sticlă, îmbinarea segmentelor
Instrucțiuni de montaj profil KE 100 – pașii 7–9: reglarea poziției sticlei, montarea următoarelor panouri de sticlă, îmbinarea segmentelor

Instrucțiuni de montaj profil KE 100 – pașii 10-12:

Instrucțiuni de montaj profil KE 100 – pașii 10–12: strângerea șuruburilor de reglare, închiderea profilului cu capac, balustrada finalizată
Instrucțiuni de montaj profil KE 100 – pașii 10–12: strângerea șuruburilor de reglare, închiderea profilului cu capac, balustrada finalizată

Utilizări

  • Balustrade complet din sticlă pentru balcoane și terase
  • Balustrade pentru casa scării și mezanine
  • Închideri vitrate în clădiri comerciale — hoteluri, clădiri de birouri, centre comerciale
  • Garduri din sticlă și compartimentări interioare

Profilul este complet compatibil cu accesoriile din seria KE 100 a mărcii Kozza — pene de reglare, garnituri și capace de mascare.
