Kit electric complet pentru instalații fotovoltaice cu invertor 22KTLX-G3 3F 2MPPTSofar
produs indisponibil
adaugă la lista de dorințe
0
Descriere

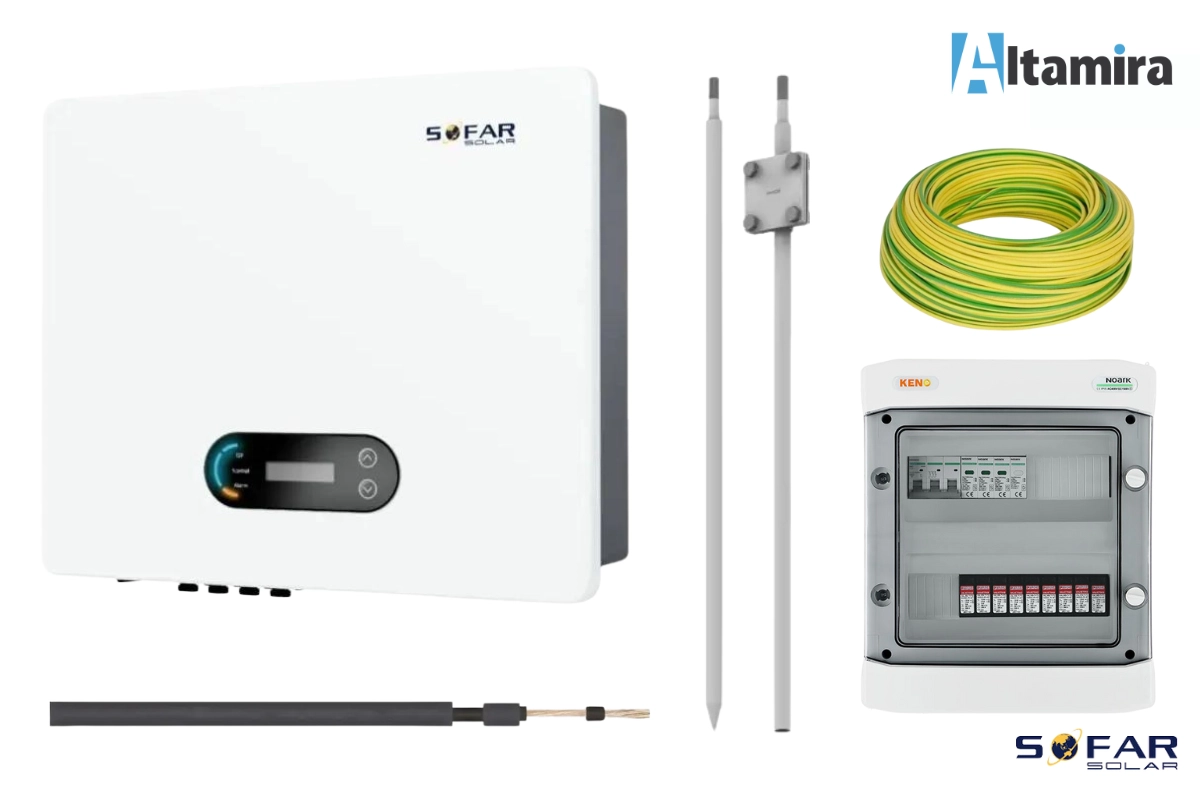

Kit electric complet pentru instalații fotovoltaice cu invertor 22KTLX-G3 3F 2MPPTSofar
Kit electric fotovoltaic complet cu invertor Sofar 22KTLX-G3 3F 2MPPT, adaptat la un set de 45 de panouri fotovoltaice JKM480N-60HL4-V JINKO de 480 Wp și la structura de sol N5H.
Setul a fost adaptat pentru o instalație cu o putere optimă de 21,6 kW.
Pentru a crea o fermă fotovoltaică folosind kitul electric de mai sus, va fi necesar să achiziționați în plus un set de 45 de panouri fotovoltaice de 480Wp fiecare, model JKM480N-60HL4-V de la JINKO și o structură montată la sol de tip N5H.
Economisiți energie și aveți grijă de mediul înconjurător cu un kit electric fotovoltaic complet pentru independență energetică și beneficii ecologice. Kit-ul electric fotovoltaic complet include soluții inovatoare, cum ar fi:
- Invertor de 22 kW cu modul WiFi pentru monitorizarea și gestionarea de la distanță a instalației.
- Cutie de joncțiune cu descărcător de supratensiune pentru a asigura conexiuni sigure în instalație.
- Cablu solar de înaltă calitate cu izolație dublă pentru conexiuni eficiente.
- Sistem robust de împământare pliabil, care asigură o instalare simplă și o instalare sigură în diferite tipuri de sol.
- Conductor de protecție galben-verde, care asigură un nivel ridicat de siguranță a instalației.
Acest kit vă va permite să extrageți energie direct de la soare, transformând-o în energie electrică curată și regenerabilă. Acest lucru vă va permite să vă reduceți facturile de energie și să contribuiți la protecția mediului. Investiți în kitul nostru electric fotovoltaic complet și bucurați-vă de independență energetică!

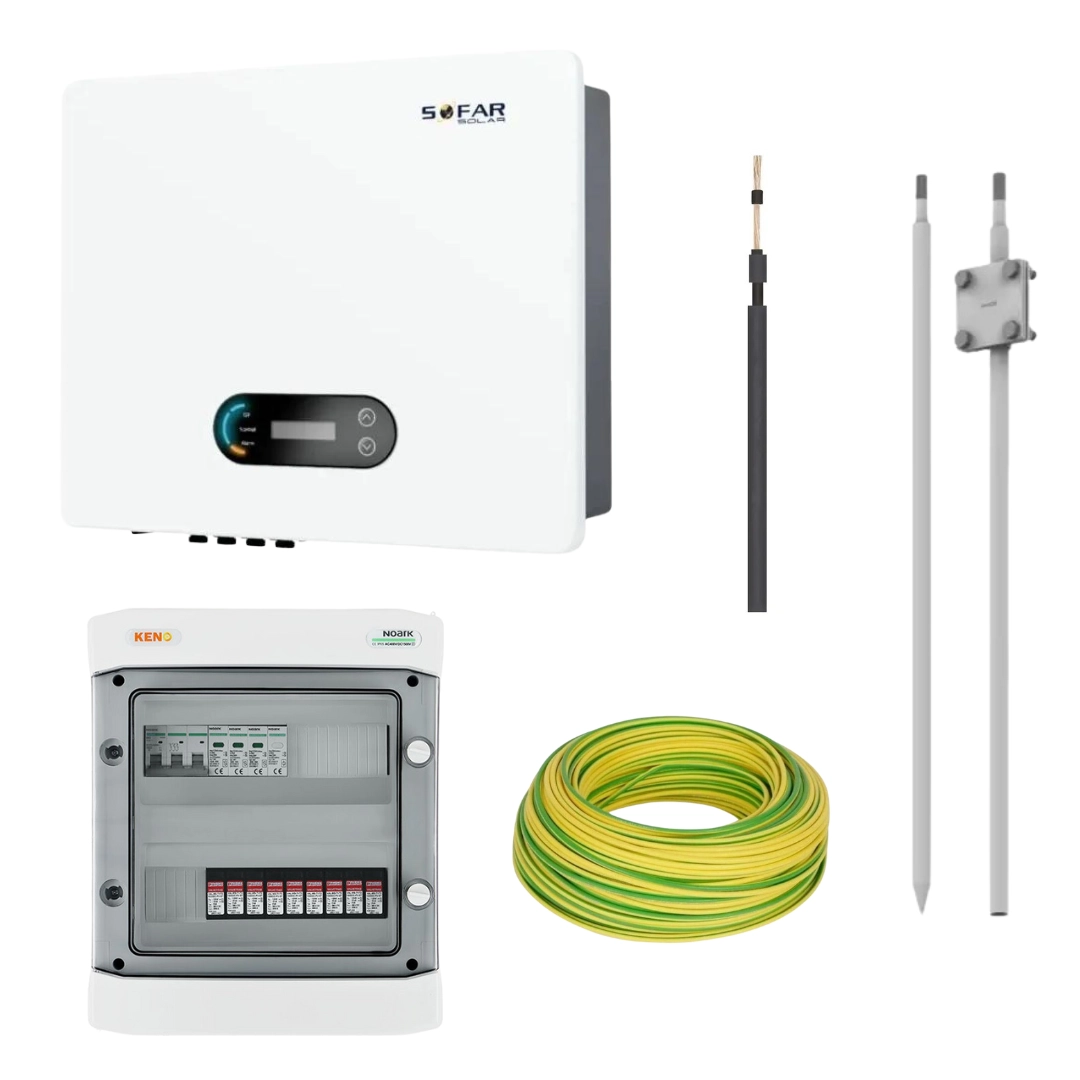

Componentele incluse în kit
Invertor invertor 22kW 3F 3F 35.1A KTLX-G3 2MPPT DC switch WiFi module 22KTLX-G3 SOFAR face parte dintr-o serie de invertoare de la 3kW la 24kW, concepute pentru a fi utilizate în instalații fotovoltaice casnice de diferite dimensiuni.
Invertoarele Sofar se caracterizează printr-o calitate ridicată, datorită utilizării de componente de la furnizori de renume și a unui proces de fabricație atent. Produsul oferă fiabilitate și calitate excelentă la un preț accesibil, iar garanția de 12 ani confirmă calitatea ridicată a dispozitivelor Sofar. Unitățile sunt echipate cu un modul WiFi, care permite gestionarea și monitorizarea de la distanță a funcționării instalației. În plus, onvertoarele Sofar au o carcasă din aluminiu, din oțel inoxidabil, cu un grad de protecție IP 65, ceea ce le permite să fie instalate în aer liber.
Cea mai recentă serie G3 de invertoare Sofar se distinge prin tensiunea scăzută de pornire, eficiența maximă ridicată și noul software cu posibilitate de actualizare de la distanță.
Specificație
STANDARDS
| Denumirea produsului | 22KTLX-G3 | |||
|---|---|---|---|---|
| Intrare DC | ||||
| Puterea maximă de intrare recomandată | 33000 Wp | |||
| Puterea maximă de curent continuu per MPPT | 16500 W | |||
| Număr de MPPT | 2 | |||
| Număr de intrări de curent continuu | 2/2 | |||
| Tensiunea maximă de intrare | 1100 V | |||
| Tensiunea de pornire | 160 V | |||
| Tensiunea nominală de intrare | 600 V | |||
| Intervalul de tensiune de funcționare MPPT | 140 V - 1000 V | |||
| Intervalul de tensiune MPPT la putere maximă | 510 V - 800 V | |||
| Curent maxim de intrare MPPT | 26 A / 26 A | |||
| Curentul maxim de scurtcircuit per MPPT | 36 A / 36 A | |||
| Putere nominală | 22000 W | |||
| Putere maximă în curent alternativ | 24200 VA | |||
| Curent nominal de ieșire | 35,1 A | |||
| Tensiunea nominală a rețelei | 3/N/PE, 220 V / 380 VAC, 230 V / 400 VAC | |||
| Intervalul tensiunii de rețea | 310 V c.a. - 480 V c.a. (în conformitate cu standardul local) | |||
| Frecvența nominală | 50/60 Hz | |||
| Intervalul de frecvență a rețelei | 45 Hz - 55 Hz/54 Hz - 66 Hz (în conformitate cu standardul local) | |||
| THDi | <3% | |||
| Factor de putere | 1 (reglabil +/- 0,8) | |||
| Eficiență | ||||
| Eficiență maximă | 98,4% | |||
| Eficiența europeană | 97,5% | |||
| Consum propriu pe timp de noapte | <0,5 W | |||
| Eficiența MPPT | 99,9% | |||
| Protecție | ||||
| Protecție la polaritate inversă | Da | |||
| Protecție împotriva insularizării | Da | |||
| Protecție împotriva scurgerilor de curent | Da | |||
| Protecție împotriva lipsei de împământare | Da | |||
| Monitorizarea defecțiunilor șirului fotovoltaic | Da | |||
| Inhibarea descărcării de energie | Da | |||
| Comutator de curent continuu | Da | |||
| AFCI | Opțional | |||
| SPD: PV | Standard de tip II, AC: Standard de tip II | |||
| Conectivitate | ||||
| Unitate de gestionare a energiei | în funcție de certificare și comandă | |||
| Mod de comunicare standard | RS485/USB/Bluetooth, Wi-Fi opțional: GPRS | |||
| Memorie de date operaționale | 25 de ani | |||
| Date generale | ||||
| Intervalul de temperatură ambiantă | -30 ~+60°C | |||
| Topologie | fără transformator | |||
| Grad de protecție | IP65 | |||
| Interval de umiditate admisibilă | 0~100% | |||
| Altitudinea maximă de funcționare | 4000 m a.s.n.m. | |||
| Zgomot | <40 dB | |||
| Greutate | 22 kg | |||
| Răcire | ventilator | |||
| Dimensiuni | 513 x 425 x 189 mm | |||
| Afișaj | LCD&Bluetooth+APP | |||
| Garanție | 12 ani | |||

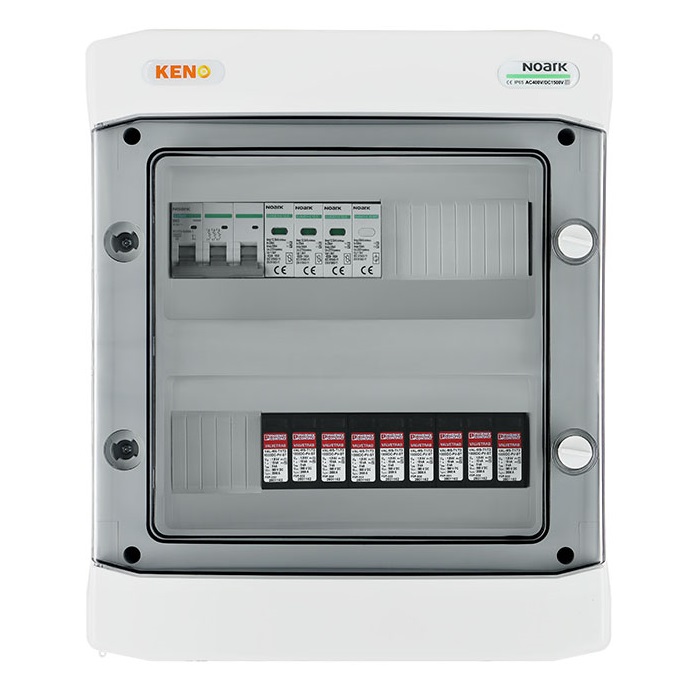

Cutie de joncțiune cu descărcător de supratensiune DC + AC, tip 1+2, tip SH-355 DCAC
Cutia de racordare, concepută pentru alimentarea invertoarelor fotovoltaice, oferă protecție nu numai împotriva efectelor scurtcircuitelor și suprasarcinilor, ci și împotriva descărcărilor directe și indirecte pe ambele părți ale curentului - atât de curent alternativ, cât și de curent continuu.
- Este proiectată pentru utilizarea în instalații fotovoltaice cu împământare și izolate și, datorită gradului său ridicat de protecție IP, este posibilă instalarea în exterior. Designul tabloului de distribuție este potrivit pentru montarea la suprafață și, în funcție de echipament, poate îndeplini diverse funcții.
- Carcasă standard, dovedită: Asigurând robustețe și durabilitate, tabloul de distribuție este pregătit să îndeplinească o mare varietate de cerințe de instalare.
- Opțiunea de blocare cu cheie: Oferă un nivel suplimentar de securitate și restricționează accesul la echipamentul electric doar la personalul autorizat.
- Ușă transparentă: Permite accesul ușor la interiorul tabloului de distribuție și o verificare vizuală rapidă a stării echipamentului fără a fi nevoie să îl deschideți.
| Denumirea produsului | Cutie de joncțiune | |||
|---|---|---|---|---|
| Specificații | ||||
| Număr de intrări | ieșiri de șiruri PV | 3 | 3 | |||
| Număr | Tip de protecție împotriva supratensiunilor DC | Tip | 3 | Phoenix | T1/T2 | |||
| Tipul de conexiune | Placă de bază MC4 Stäubli | |||
| Descărcător de supratensiuni de curent alternativ | Tip | Noark | T1/T2 | |||
| Întrerupător de supracurent | Noark B40A 3F | |||
| Clasa de protecție | IP65 | |||
| Clasa de protecție | II | |||
| Tensiunea nominală de izolație Ui | 400 V AC, 1500 V DC | |||
Cablu solar pentru sisteme fotovoltaice 1x6 mm² 0,6/1kV negru dublu izolat SOLARFLEX-X H1Z2Z2-K 713531 HELUKABEL cu o lungime de 150m.
Cablul solar SOLARFLEX este o soluție fiabilă pentru sisteme fotovoltaice eficiente. Acest cablu solar este fabricat dintr-un singur conductor de cupru moale și staniu care îndeplinește standardele clasei 5 în conformitate cu EN 60228. Izolația polimerică reticulată, fără halogeni, asigură siguranță și durabilitate, în timp ce învelișul corespunzător oferă o protecție sporită.
Caracteristici
- Tensiune nominală: 0,6/1kV AC
- Tensiune de funcționare: 1,5 kV DC (conform EN 50618).
- Rezistență de izolație: 1000 MΩ/km
- temperatura maximă a conductorului în timpul funcționării cablului: +90°C
- Temperatura maximă a conductorului în timpul funcționării cablului (pe termen lung): +120°C/20000h
- Temperatura ambiantă minimă pentru cabluri instalate permanent: -40°C
- Temperatura minimă de instalare a cablurilor: -25°C
- 50Hz Tensiune de testare: 4000V
- rezistență la UV, ozon, intemperii: În conformitate cu EN 50618
- Inflamabilitate: În conformitate cu DIN EN 60332-1
- Fără vapori agresivi în timpul arderii
- Raza minimă de curbură a conexiunii permanente: 4 x Ø
- Durata de viață preconizată: 25 ani
- Diametru: 35 cm x 22 cm H.
Specificații
- Standard: PN-EN 50618:2015-03
- Lungimea minimă a cablului: 1m
Material
- Conductori: Conductoare din cupru, staniu, moale, clasa 5 conform EN 60228
- Inveliș: Polimer reticulat fără halogen.
- Înveliș:... Polimer reticulat, fără halogeni.
- Culoarea izolației: Alb
Aplicație
- Utilizat în sistemele fotovoltaice pentru conexiuni între modulele fotovoltaice individuale și între module și invertor.
Ambalare
- Discuri și bobine.
Set de împământare pliabil 3mb fi16 + conector /OG/ AN-53ZG/OG/ F195128 AN-KOM este o soluție de înaltă calitate care combină simplitatea și siguranța instalării. Tijele de împământare sunt potrivite pentru instalarea în multe tipuri de sol, iar extensiile facilitează considerabil instalarea. Stâlpii și vârfurile, elementul de bază al instalației responsabil pentru interceptarea curentului de înaltă tensiune provenit de la trăsnet, au fost realizate din materiale de cea mai bună calitate, garantând o durată de viață lungă și siguranța instalației.
Specificații tehnice:
Conductorul de protecție LgY 16mm2 galben-verde cu izolație din PVC este destinat instalării în echipamente electrice, comutatoare și sisteme de iluminat cu o lungime de 10m.
Respectând standardul PN-EN 50575, acesta garantează cele mai înalte standarde de siguranță. Designul său este adaptat pentru a conduce curentul în mod eficient și pentru a oferi protecție într-o varietate de medii de instalare.
Specificație
Siguranță
