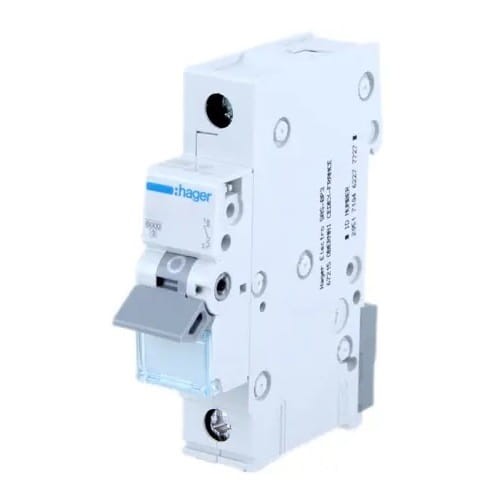

Hager Disjunctor Automat B 10A 1P 6kA
Lăsați o recenzie despre produs
Întrerupător automat MCB 1P B10A cu capacitate de rupere 6kA. Tensiune nominală 230/400V AC 50/60Hz, caracteristică B cu declanșare întârziată. Montaj pe șină DIN 35mm, borne cu șurub 1-25mm². Conformitate EN 60898-1, grad de protecție IP20.
Costurile de livrare nu sunt incluse în preț.
Costurile de livrare nu sunt incluse în preț.
Alegeți varianta:
Prețul variantelor individuale poate diferi
Opțiuni de Ambalare
Cod produs:
Caracteristicile produsului
[PIM] wylaczniki-nadpradowe-i-silnikowe #90
- Caracteristică de declanșare B
- Tip întrerupător supracurent
- Curent nominal [A] 10A
- Număr de poli 1P
- Putere de rupere [kA] 6 kA
- Marcă HAGER
Descriere
Hager Întrerupător Automat Supracurent B 10A 1P 6kA
Întrerupătorul automat supracurent MCB B 10A 1P 6kA MBN110E marca Hager, cunoscut și ca întrerupător de instalație, joacă un rol esențial în instalațiile electrice, garantând siguranța prin întreruperea continuității circuitului atunci când curentul depășește valoarea admisibilă.
Modelul MBN110E protejează împotriva efectelor supracurenților excesivi (suprasarcini și scurtcircuite) până la 6kA. Se caracterizează prin funcționare cu întârziere, asigurând o protecție eficientă a echipamentelor insensibile la suprasarcini termice și cu curenti de pornire redusi.
Construcția întrerupătorului MBN110E:
- 1 - manetă de acționare
- 2 - mecanism de blocare
- 3 - contact fix și contact mobil
- 4 - borne de conectare
- 5 - declanșator termobimetalic (de suprasarcină)
- 6 - șurub de reglare
- 7 - declanșator electromagnetic (de scurtcircuit)
- 8 - cameră de stingere (pentru stingerea arcului electric)
Construcție
| Parametru | Valoare |
|---|---|
| Număr de poli protejați | 1 |
| Număr de poli | 1 P |
| Tipul întrerupătorului automat | B |
Caracteristici electrice
| Parametru | Valoare |
|---|---|
| Capacitatea nominală de rupere la scurtcircuit Icn | 6 kA |
| Tensiunea nominală de funcționare Ue | 230/400 V |
| Frecvența nominală | 50/60 Hz |
| Tipul tensiunii de alimentare | AC |
Tensiune
| Parametru | Valoare |
|---|---|
| Tensiunea nominală de izolație Ui | 500 V |
| Tensiunea nominală de ținere la șoc Uimp | 4000 V |
Curent
| Parametru | Valoare |
|---|---|
| Curentul nominal | 10A |
| Capacitatea nominală de rupere la scurtcircuit 230 V 50 Hz | 6 kA |
| Capacitatea nominală de rupere la scurtcircuit în serviciu Ics | 6 kA |
Putere
| Parametru | Valoare |
|---|---|
| Pierderea maximă de putere pe pol conform standardului | 3 W |
| Pierderile totale de putere pentru curentul nominal | 2,75 W |
| Pierderile de putere pe pol pentru curentul nominal | 2,75 W |
Durabilitate
| Parametru | Valoare |
|---|---|
| Durabilitate electrică (număr de cicluri) | 4000 |
| Durabilitate mecanică (număr de cicluri) | 20000 |
Dimensiuni
| Parametru | Valoare |
|---|---|
| Adâncimea produsului | 70 mm |
| Înălțimea produsului | 83 mm |
| Lățimea produsului | 17,5 mm |
Instalare / Montaj
| Parametru | Valoare |
|---|---|
| Cuplul de strângere | 2,8Nm |
Conectare
| Parametru | Valoare |
|---|---|
| Tipul conexiunii | cu șurub |
| Capacitatea bornei de intrare/ieșire pentru conductor rigid (fir) | 1/25 mm² |
| Capacitatea bornei de intrare/ieșire pentru conductor flexibil (cablu) | 1/16 mm² |
Siguranță
| Parametru | Valoare |
|---|---|
| Standard | EN 60898-1 |
| Grad de protecție | IP20 |
