Cutie de conexiune Noark cu protecție la supratensiune DC+AC 40A trifazată SH-355
produs indisponibil
adaugă la lista de dorințe
Descriere

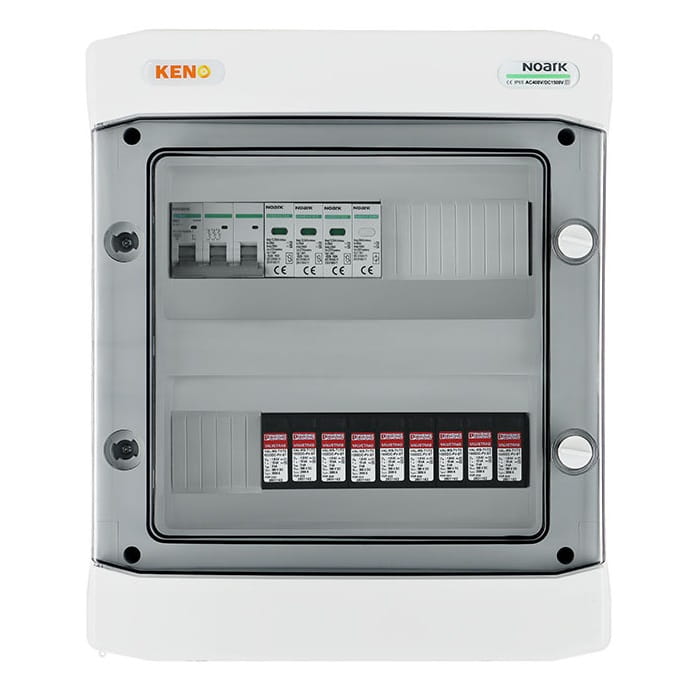

Noark Cutie de Conexiune cu Descărcător de Supratensiune DC+AC 40A 3-Faze SH-355
Cutie de conexiune cu descărcător de supratensiune DC + AC, tip 1+2, tip SH-355 DCAC
Tabloul de conexiune, destinat alimentării invertoarelor fotovoltaice, asigură nu doar protecție împotriva efectelor scurtcircuitelor și suprasarcinilor, ci și împotriva descărcărilor indirecte și directe pe ambele părți ale curentului - atât alternativ, cât și continuu.
Este destinat utilizării în instalații PV împământate și izolate, iar datorită gradului ridicat de protecție IP este posibilă montarea sa în exterior. Construcția tabloului este adaptată pentru montaj aparent, iar în funcție de echipare poate îndeplini diverse funcții.
- Carcasă standard, dovedită: Asigurând soliditate și durabilitate, datorită căreia tablourile sunt pregătite să facă față diverselor cerințe de instalare.
- Opțiune de montare a încuietorilor cu cheie: Asigură un nivel suplimentar de securitate și limitează accesul la echipamentele electrice doar pentru persoanele autorizate.
Parametri de bază partea DC
| Parametru | Valoare |
|---|---|
| Număr de intrări | ieșiri șir PV | 3 | 3 |
| Număr | Tip descărcător de supratensiune DC | Tip | 3 | Phoenix | T1/T2 |
| Tip conexiune | Conector tablou MC4 Stäubli |
Parametri de bază partea AC
| Parametru | Valoare |
|---|---|
| Descărcător de supratensiune AC | Tip | Noark | T1/T2 |
| Întrerupător automat de supracurent | Noark B40A 3F |
| Întrerupător diferențial | 1 x 300mA tip A |
Descărcător de supratensiune DC utilizat (SPD)
| Parametru | Valoare |
|---|---|
| Producător / Model | PHOENIX/VAL-MS-T1/T21000DC-PV/2+V |
| Protecție împotriva supratensiunii | T1 / T2 |
| Tensiune în gol UOCSTC | ≤ 975 V DC |
| Curent maxim de descărcare Imax (8/20) μs | 40 kA |
| Timp de răspuns tA | ≤ 25 ns |
| Curent de trăsnet de probă (10/350) μs, sarcină | 2,5 As |
| Curent de trăsnet de probă (10/350) μs, energie specifică | 6,25 kJ/Ω |
| Curent de trăsnet de probă (10/350) μs, valoare de vârf Iimp | 5 kA |
| Curent total derivat Itotal (8/20) μs | 40 kA |
| Curent total derivat Itotal (10/350) μs | 5 kA |
| Rezistență de izolație Riso | > 5 GΩ (la 500 V DC) |
| Curent nominal de descărcare In (8/20) μs | 15 kA |
| Curent nominal de sarcină IL | 80 A |
| Curent de funcționare de lungă durată ICPV | < 20 μA |
| Tensiune continuă maximă UCPV | 1170 V DC |
| Rezistență la scurtcircuit ISCPV | 2000 A |
| Tensiune reziduală Ures | ≤ 3,5 kV (la In) |
| - | ≤ 2,9 kV (la 5 kA) |
| - | ≤ 3,2 kV (la 10 kA) |
| - | ≤ 3,7 kV (la 20 kA) |
| - | ≤ 4,1 kV (la 30 kA) |
| - | ≤ 4,6 kV (la 40 kA) |
| Curent conductor de protecție IPE | ≤ 20 μA DC |
| - | ≤ 350 μA AC |
| Nivel de protecție Up | ≤ 3,5 kV |
| Consum de energie în modul standby PC | ≤ 25 mVA |
Întrerupător automat de supracurent utilizat (MCB) (1)
| Parametru | Valoare |
|---|---|
| Producător / Model | Noark / Ex9BN 3P B40 |
| Curent nominal | 40A; 3-F |
| Tensiune nominală de comutare Ue | 230/415 V AC |
| - | 72 V DC pe pol (1P, 2P) |
| - | 48 V DC pe pol (3P, 4P) |
| Tensiune minimă | 12 V AC/DC |
| Tensiune nominală de șoc suportată Uimp conform IEC 60898-1 | 6 kV |
| Tensiune nominală de șoc suportată Uimp conform IEC 60947-2 | 6 kV |
| Capacitate nominală de rupere la scurtcircuit Icn conform IEC 60898-1 | 6 kA |
| Capacitate nominală de rupere la scurtcircuit Icn conform IEC 60947-2 | 10 kA |
| Tensiune nominală de izolație Ui | 690 V AC |
| Număr de poli | 3 |
| Frecvență | 50/60 Hz |
| Caracteristică | B |
| Execuție conform cu | IEC/EN 60898-1, IEC/EN 60947-2 |
| Durabilitate mecanică | 20 000 manevre |
| Durabilitate electrică | 10 000 manevre |
| Clasa de limitare a energiei | 3 |
| Categoria de utilizare | A |
| Direcție de alimentare | Oricare (de sus sau de jos) |
Descărcător de supratensiune AC utilizat (SPD)
| Parametru | Valoare |
|---|---|
| Producător / Model | Noark Ex9UE1+2 12.5 3PN 275 |
| Conexiune | L-N/PE, N-PE |
| Execuție conform cu | EN 61643-11 |
| Tip descărcător | Type 1+2 (clasa I+II, B+C, T1+T2) |
| Execuție cartuș | MOV (Varistor)GDT (Descărcător cu gaz) |
| Tensiune nominală Un | 230 V AC |
| Tensiune de referință de testare UREF | 255 V AC |
| Tensiune continuă de funcționare Uc | 275 V AC 255 V AC |
| Frecvență f | 25 kA pe pol 50 kA pe pol |
| Energie specifică W/R | 156.25 kJ/Ω |
| Curent maxim de impuls Iimp (10/350 μs) | 12.5 kA pe pol 50 kA pe pol |
| Curent maxim de descărcare Imax (8/20 μs) | 50 kA pe pol |
| Nivel de protecție la tensiune Up pentru curent In | 1.5 kV |
| Nivel de protecție la tensiune Up pentru curent Imax | 1.8 kV 1.5 kV |
| Nivel de protecție la tensiune Up pentru 5 kA (8/20 μs) | 1 kV |
| N-PE Capacitate de stingere a curentului subsecvent Ifi | 100 A |
| 5 s | 335 V |
| 200 ms | 335 V, 1200 V |
| Curent diferențial IPE la UREF | ≤ 1 mA |
| Tensiune descărcător pentru curent 1mA | 387 - 473 V |
| Timp de răspuns | ≤ 25 ns ≤ 100 ns |
| Protecție maximă prin siguranță | 160 A gG |
| Capacitate de rezistență la curent de scurtcircuit | 50kA |
| Rezistență la scurtcircuit ISCCR | 10kA |
| Coeficient de curent k | 1kA |
| Tip sistem LV | TN-S, TT (3+1) |
Întrerupător diferențial utilizat (RCD)
| Parametru | Valoare |
|---|---|
| Producător / Model | Noark / Ex9L-N 300mA |
| Execuție conform cu | EN 61008 |
| Număr de poli | 2 / 4 |
| Caracteristică | A |
| Tensiune nominală de comutare Ue | 240/415 V AC |
| Curent nominal | 40 / 63 A |
| Tensiune minimă pentru funcția întrerupătorului diferențial | Independență de tensiune |
| Interval de tensiune pentru butonul de test | 150 — 440 V |
| Frecvență f | 50 Hz |
| Tensiune nominală de izolație Ui | 500 V |
| Curent nominal condițional de scurtcircuit Inc | 6 kA |
| Curent nominal diferențial IΔn | 300mA |
| Sensibilitate | sensibil la curent diferențial sinusoidal, redresat pulsatoriu și neted, frecvență înaltă (1 kHz) |
| Timp de declanșare | instantaneu |
| Tensiune nominală de șoc suportată Uimp | 6 kV |
| Rezistență la șoc de curent | 3000 A |
| Durabilitate mecanică | 20 000 manevre |
| Durabilitate electrică | 4 000 manevre |
Protecție maximă prin siguranță împotriva suprasarcinii
| Parametru | Valoare |
|---|---|
| In = 40 A | 32 A gG |
| In = 63 A | 50 A gG |
Protecție maximă prin siguranță împotriva efectelor scurtcircuitului
| Parametru | Valoare |
|---|---|
| In = 40 A | 63 A gG |
| In = 63 A | 63 A gG |
Capacitate nominală de conectare și deconectare Im
| Parametru | Valoare |
|---|---|
| In = 40 A | 500 A |
| In = 63 A | 630 A |
| Direcție de alimentare | Oricare (de sus sau de jos) |
