Consolă trapezoidală din aluminiu PV cu EPDM H70 L330 pentru tablă trapezoidală
Lăsați o recenzie despre produs
Punte trapezoidală din aluminiu PV, H70 L330, cu garnitură EPDM 2 mm. Lungime 330 mm, înălțime 70 mm, lățime superioară 40 mm. Aluminiu, anodizare de protecție. Greutate 0,357 kg. Pentru instalații PV pe acoperișuri din tablă trapezoidală.
Costurile de livrare nu sunt incluse în preț.
Costurile de livrare nu sunt incluse în preț.
Cod produs: 001-777
Descriere

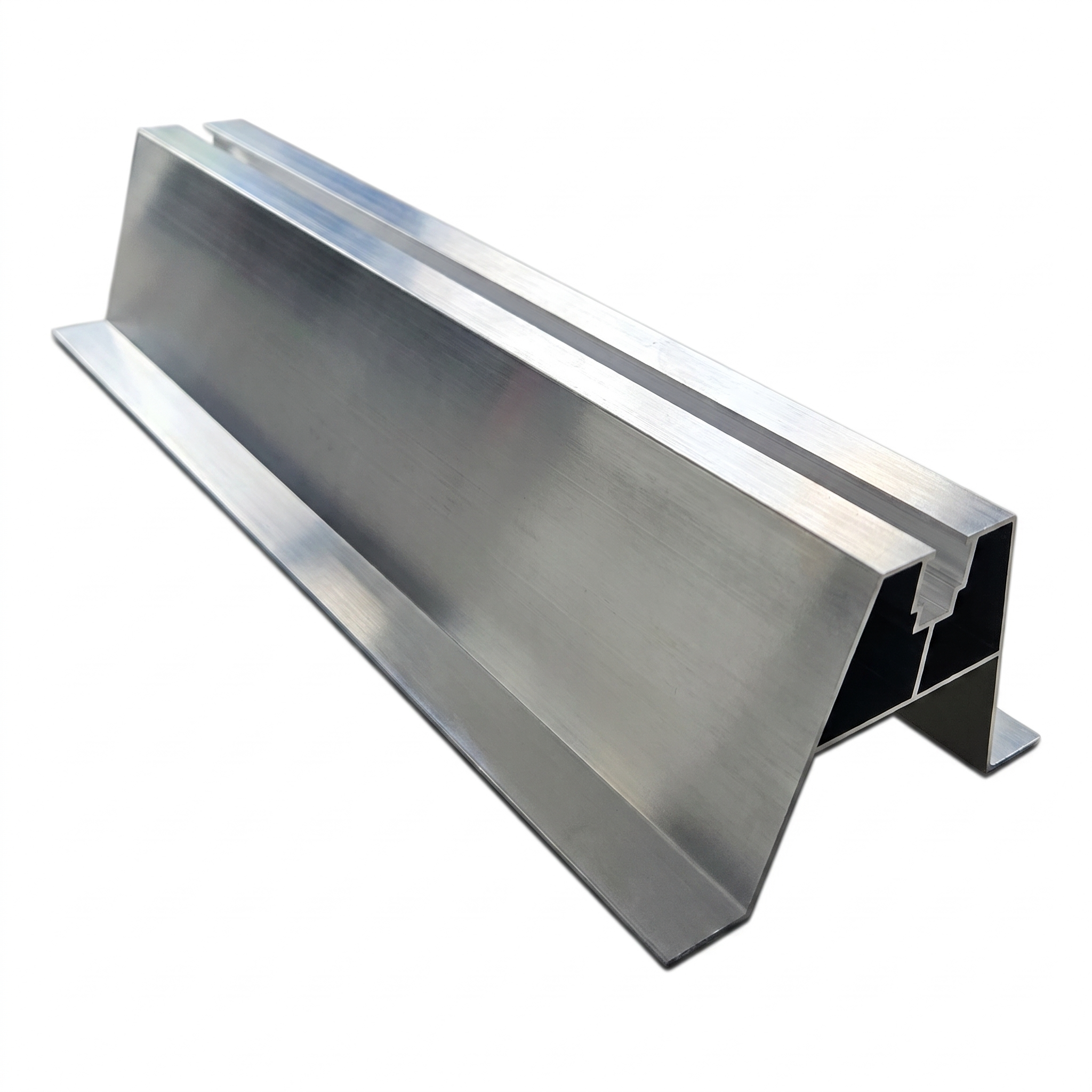

Punte trapezoidală din aluminiu PV cu EPDM H70 L330 pentru tablă trapezoidală
Puntea trapezoidală din aluminiu H70 L330 este un profil de montaj robust destinat instalațiilor fotovoltaice pe acoperișuri acoperite cu tablă trapezoidală. Datorită garniturii EPDM de 2 mm grosime, asigură o aderență etanșă și stabilă la suport, eliminând riscul microvibrațiilor și al deteriorării învelișului tablei. Elementul gata de montaj reduce timpul de instalare și garantează repetabilitatea pe orice acoperiș.
Profilul este fabricat din aluminiu cu finisaj Standard (anodizare de protecție). Construcția cu secțiune trapezoidală și canal central de ghidare permite fixarea sigură cu șurub sau șurub autoforant și garantează o capacitate portantă ridicată la o masă proprie redusă de doar 0,357 kg.
Utilizare
- Montajul șinelor de montaj PV pe acoperișuri din tablă trapezoidală
- Compensarea profilului trapezului – puntea distribuie uniform presiunea pe valurile tablei
- Compatibilitate cu șuruburi autoforante sau șuruburi cu șaibă EPDM
Parametrii produsului
- Lungime: 330 mm
- Înălțime: 70 mm
- Material profil: aluminiu
- Finisaj: Standard (anodizare de protecție)
- Garnitură: EPDM 2 mm
- Greutate: 0,357 kg
Dimensiuni și parametri tehnici
- Lungime (L): 330 mm
- Înălțime (H): 63 mm (dimensiunea profilului: 70 mm conform desenului secțiunii)
- Lățimea părții superioare: 40 mm
- Lățimea tălpilor bazei: 26,63 mm (stânga și dreapta)
- Distanța interioară dintre tălpi: 62,74 mm
- Unghiul pereților oblici: 14°
- Grosimea pereților: 1,2–1,5 mm
- Grosimea peretelui superior: 1,3 mm
- Canal de ghidare – lățimea deschiderii: 9 mm, adâncime: 16 mm
- Raze nespecificate: R0,25
Secțiunea trapezoidală proiectată cu precizie, cu traversă interioară de rigidizare și canal central de ghidare, garantează rigiditatea profilului și poziționarea ușoară a elementelor de fixare mecanică.
